¿Cuánto calor pierde una tubería caliente? Cálculo práctico del aislamiento térmico

Una línea caliente, una pérdida que sigue ocurriendo

Una tubería metálica transporta agua a 90 °C por una zona industrial a 25 °C. Parece un tramo sencillo, de apenas 10 metros. Sin embargo, transfiere energía al entorno mientras se mantienen esas condiciones. ¿Cuánto calor escapa? ¿Qué cambia con 10, 20 o 40 mm de aislamiento? ¿Y por qué una capa adicional no siempre reduce la pérdida en todos los cilindros posibles? En esta edición Ingeniería 003 construiremos un cálculo reproducible, seguiremos las temperaturas de las capas y experimentaremos con un laboratorio interactivo. Los resultados corresponden a hipótesis didácticas explícitas; no son una promesa de ahorro para cualquier instalación.

El recorrido del calor: agua, acero, aislante y ambiente

La diferencia de temperatura impulsa la transferencia. Primero hay convección entre el agua y la cara interior del acero. Después, el calor atraviesa la pared metálica por conducción radial y, si existe aislamiento, también atraviesa esa capa. En la superficie expuesta, la convección con el aire y la radiación hacia el entorno ocurren simultáneamente. No hace falta que el aire toque la superficie para que haya intercambio radiativo.

Las etapas internas forman un recorrido en serie: el calor debe atravesar cada una. En la frontera exterior, convección y radiación son mecanismos en paralelo. El balance superficial suma sus contribuciones. Esta organización evita un error frecuente: tratar la radiación como una etapa que ocurriría después de la convección.

La potencia térmica Q̇, en vatios, mide energía por segundo. Q̇/L, en W/m, es la pérdida por unidad de longitud. Q̇/A, en W/m², es la densidad de flujo térmico en un área determinada. La energía acumulada depende del tiempo y puede expresarse en kWh térmicos. Como el área cilíndrica aumenta con el radio, la misma potencia puede atravesar capas con distintas densidades de flujo.

Fourier en un cilindro: ¿por qué aparece un logaritmo?

Para la conducción radial idealizada, Q̇ = −k A(r) dT/dr, con A(r) = 2πrL. El signo negativo indica transferencia en el sentido de disminución de temperatura. La conductividad k tiene unidades W/(m·K); el radio r y la longitud L se expresan en metros. En régimen estacionario, sin generación interna y con k constante, la potencia que atraviesa cada superficie cilíndrica es la misma.

Al integrar entre dos radios se obtiene R_cond = ln(r_exterior/r_interior)/(2πkL), en K/W. La razón de radios es adimensional y ln es el logaritmo natural. Esta resistencia relaciona la caída de temperatura en la capa con la potencia transmitida. No debe usarse la fórmula de una pared plana con un área elegida arbitrariamente cuando la curvatura es relevante.

El perfil de temperatura tiene la forma T(r) = a ln(r) + b dentro de cada capa homogénea. Como el área aumenta hacia fuera, la magnitud del gradiente disminuye con el radio para la misma potencia y conductividad. Al cambiar de material, la pendiente puede variar considerablemente: la continuidad de temperatura en una interfaz ideal no implica continuidad del gradiente. Si las resistencias de contacto son relevantes, requieren un término adicional en el modelo.

MIT — Heat transfer through a cylindrical wall →

MIT — Combined conduction and convection / critical radius →

Resistencias en serie, mecanismos externos en paralelo

Denominamos r_i al radio interior del acero, r_t al radio exterior del tubo y r_s al radio exterior del aislamiento. La resistencia interna es R_i = 1/(h_i 2πr_iL). Para el acero, R_acero = ln(r_t/r_i)/(2πk_aceroL). Para el aislante, R_ais = ln(r_s/r_t)/(2πk_aisL). Sin aislante, r_s = r_t y R_ais = 0. Definimos R_int = R_i + R_acero + R_ais.

La potencia que llega a la superficie es Q̇ = (T_f − T_s)/R_int. En el exterior, Q̇_conv = h_o A_s (T_s − T_aire), con A_s = 2πr_sL. Para una superficie gris pequeña rodeada por un gran entorno radiativo uniforme, adoptamos Q̇_rad = εσA_s[(T_s + 273,15)⁴ − (T_entorno + 273,15)⁴]. La constante σ vale 5,670374419 × 10⁻⁸ W/(m²·K⁴).

La radiación requiere temperaturas absolutas en kelvin. En el laboratorio, T_entorno = T_aire por hipótesis; en una zona industrial cercana a equipos calientes, esto puede resultar inadecuado. La emisividad ε varía entre cero y uno y describe la superficie expuesta. El cálculo usa el mismo valor en todos los escenarios para una comparación controlada, sin afirmar que el acero desnudo y un revestimiento real tengan emisividades iguales.

Cuando la radiación está desactivada, la solución es analítica: Q̇ = (T_f − T_aire)/[R_int + 1/(h_o A_s)]. Cuando está activada, la cuarta potencia de la temperatura vuelve no lineal el balance. Puede definirse un coeficiente radiativo equivalente a partir de las temperaturas, pero no debe introducirse como una constante universal sin justificación.

Datos del experimento: qué se fijó y por qué

El caso base utiliza 10 m de longitud, agua a 90 °C, y aire y entorno a 25 °C. Los radios del acero son 12,5 mm por dentro y 15,0 mm por fuera. El espesor del aislamiento es radial: con 20 mm, r_s = 15 + 20 = 35 mm. No se debe sumar el espesor una sola vez al diámetro y utilizar ese valor como radio.

Fijamos propiedades y coeficientes para aislar el efecto de la geometría. En campo, la conductividad puede depender de la temperatura y la humedad; los coeficientes convectivos dependen del flujo, la orientación y las condiciones del entorno. Mantener el agua uniformemente a 90 °C en régimen estacionario presupone reposición de calor o una condición térmica que sostenga ese estado. No calculamos el enfriamiento progresivo del agua a lo largo de la línea.

Perfil radial y sensibilidad: qué cambia realmente el aislante

Con 20 mm, el agua permanece a 90 °C, la cara interior del acero queda aproximadamente a 89,55 °C y su cara exterior a 89,54 °C. La superficie del aislante está a 30,34 °C, mientras que el aire está a 25 °C. Son temperaturas distintas. La mayor caída a través de las capas sólidas ocurre en el aislante porque su resistencia es mucho mayor, no porque el acero haya dejado de conducir calor.

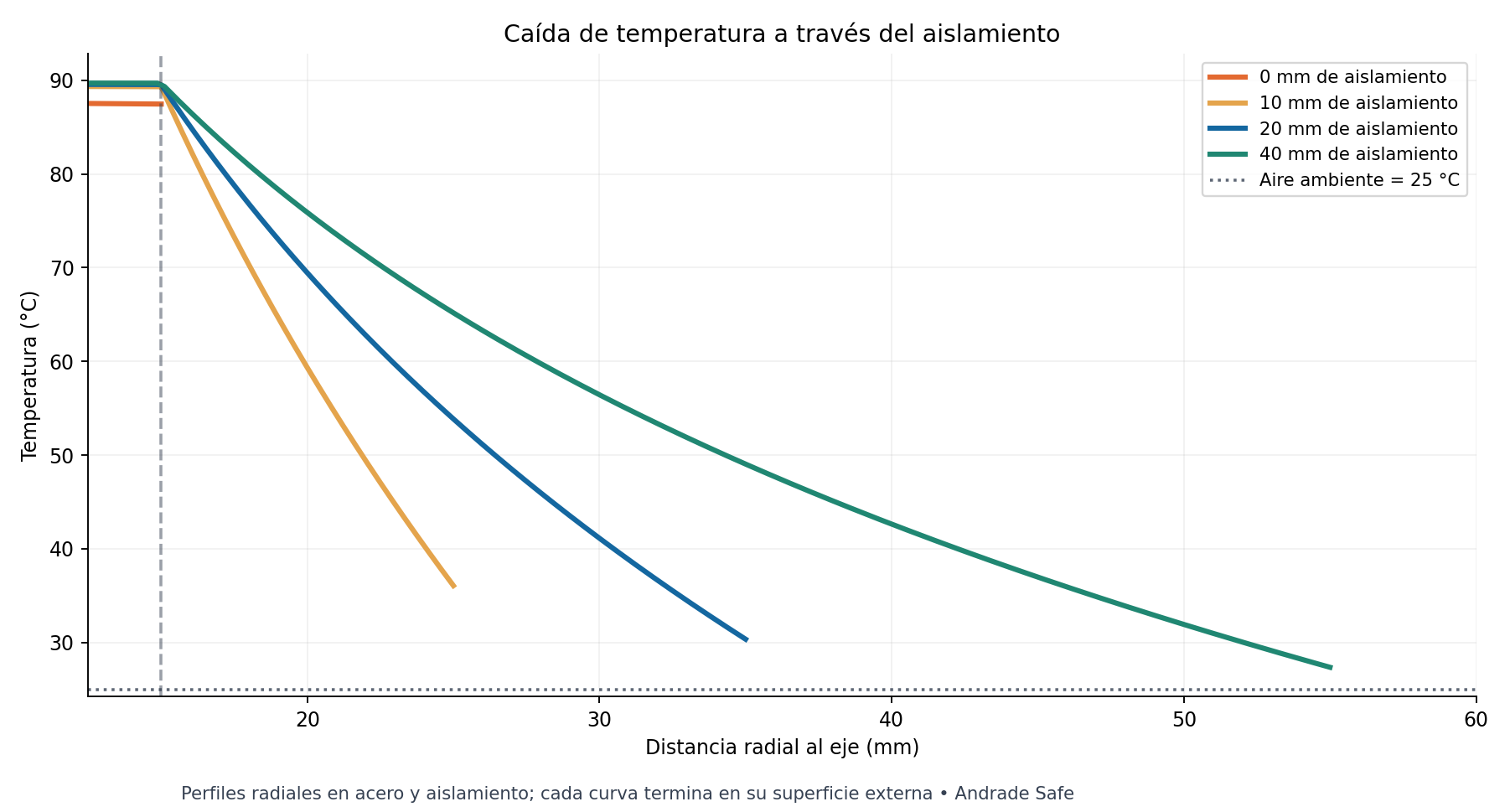

El gráfico del perfil radial muestra tramos logarítmicos y termina en la superficie de cada escenario. No muestra la distribución de temperatura en el aire ni en el interior del agua. La transición entre la temperatura superficial y la del ambiente se representa mediante una condición de frontera, no prolongando la curva de conducción a través del aire.

Ignorar la radiación afecta sobre todo a la referencia sin aislamiento: la predicción baja de 973,76 W a 597,90 W. Con 20 mm, cambia de 175,59 W a 168,74 W. La superficie aislada queda más cerca de la temperatura ambiente, reduciendo el efecto radiativo absoluto. No calcule una reducción usando un tubo desnudo sin radiación y comparándolo con un tubo aislado con radiación: ambas referencias deben obedecer al mismo modelo.

Laboratorio interactivo: experimente con el aislamiento

Modifique el espesor, las temperaturas, la convección exterior, la conductividad, la longitud, la emisividad y la radiación. El gráfico y los resultados utilizan el mismo balance resuelto por bisección. Los radios del acero, su conductividad y la convección interna permanecen fijos y aparecen junto a los controles. Los rangos de los campos delimitan este experimento didáctico; no son límites universales de materiales o equipos.

La referencia sin aislamiento se recalcula con los mismos parámetros seleccionados. Horas, precio y eficiencia gobiernan únicamente la estimación económica. Si estos campos están ausentes o son inválidos, el cálculo térmico sigue disponible, pero no se presentan resultados de coste. La herramienta modela una línea caliente: introduzca una temperatura del fluido superior a la del ambiente. No convierta automáticamente un caso de línea fría en un análisis de condensación.

Radio crítico: ¿por qué más aislante puede aumentar la pérdida en un hilo fino?

En un cilindro con convección exterior constante y sin radiación, la capa adicional aumenta la resistencia de conducción, pero también el área exterior. Esta área mayor disminuye la resistencia convectiva. La competencia produce el radio crítico r_crit = k_ais/h_o. Para k_ais = 0,040 W/(m·K) y h_o = 10 W/(m²·K), r_crit = 0,004 m = 4 mm.

Este es el radio exterior total del conjunto, no el espesor del aislante. Nuestro tubo ya tiene un radio exterior de 15 mm, mayor que 4 mm. Por tanto, en ese modelo convectivo simplificado, añadir aislamiento reduce su pérdida desde el principio. El gráfico del caso base con radiación también muestra una reducción, calculada mediante su propio balance; no usamos k/h para afirmar un límite exacto de ese modelo radiativo.

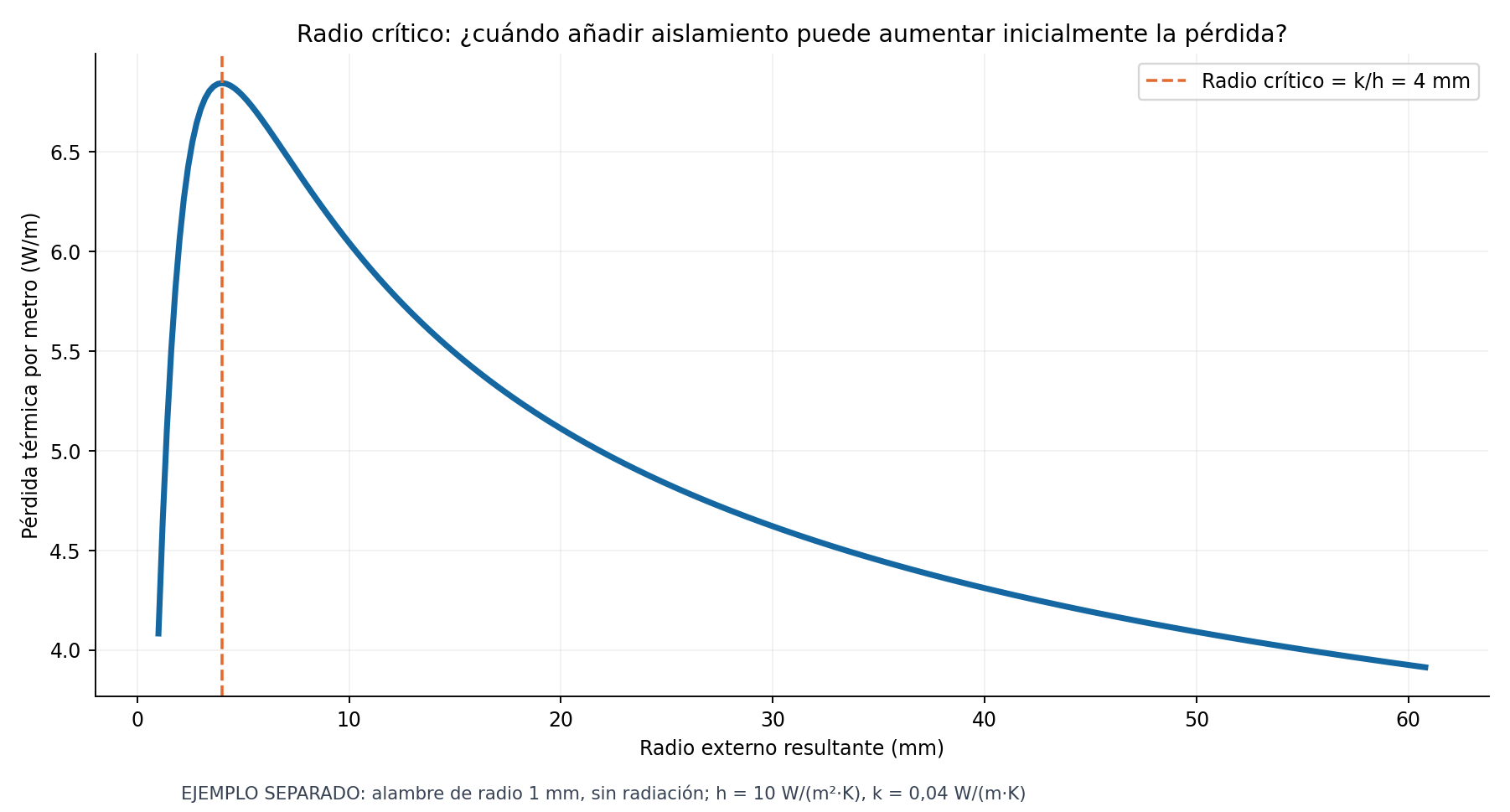

El pequeño ejemplo del gráfico inferior es otro sistema: un hilo de radio 1 mm, con interfaz prescrita a 90 °C, aire a 25 °C, sin radiación ni las resistencias internas del tubo principal. La pérdida empieza aproximadamente en 4,084 W/m, sube hasta unos 6,846 W/m con radio exterior de 4 mm y después disminuye. El máximo corresponde a una capa añadida de 3 mm. Esta distinción permite comprender físicamente el fenómeno contraintuitivo.

MIT — Combined conduction and convection / critical radius →

De la pérdida en vatios al ahorro anual: una cuenta condicionada

La energía térmica perdida a tasa constante es E_térmica = (Q̇/1000) × horas, en kWh/año. Para estimar la energía comprada para reponer esa pérdida, dividimos por la eficiencia de generación η. El coste es C = (Q̇/1000) × horas × precio/η. El precio corresponde a la energía de entrada y la eficiencia describe su conversión en calor útil en este escenario; no es el COP del artículo anterior.

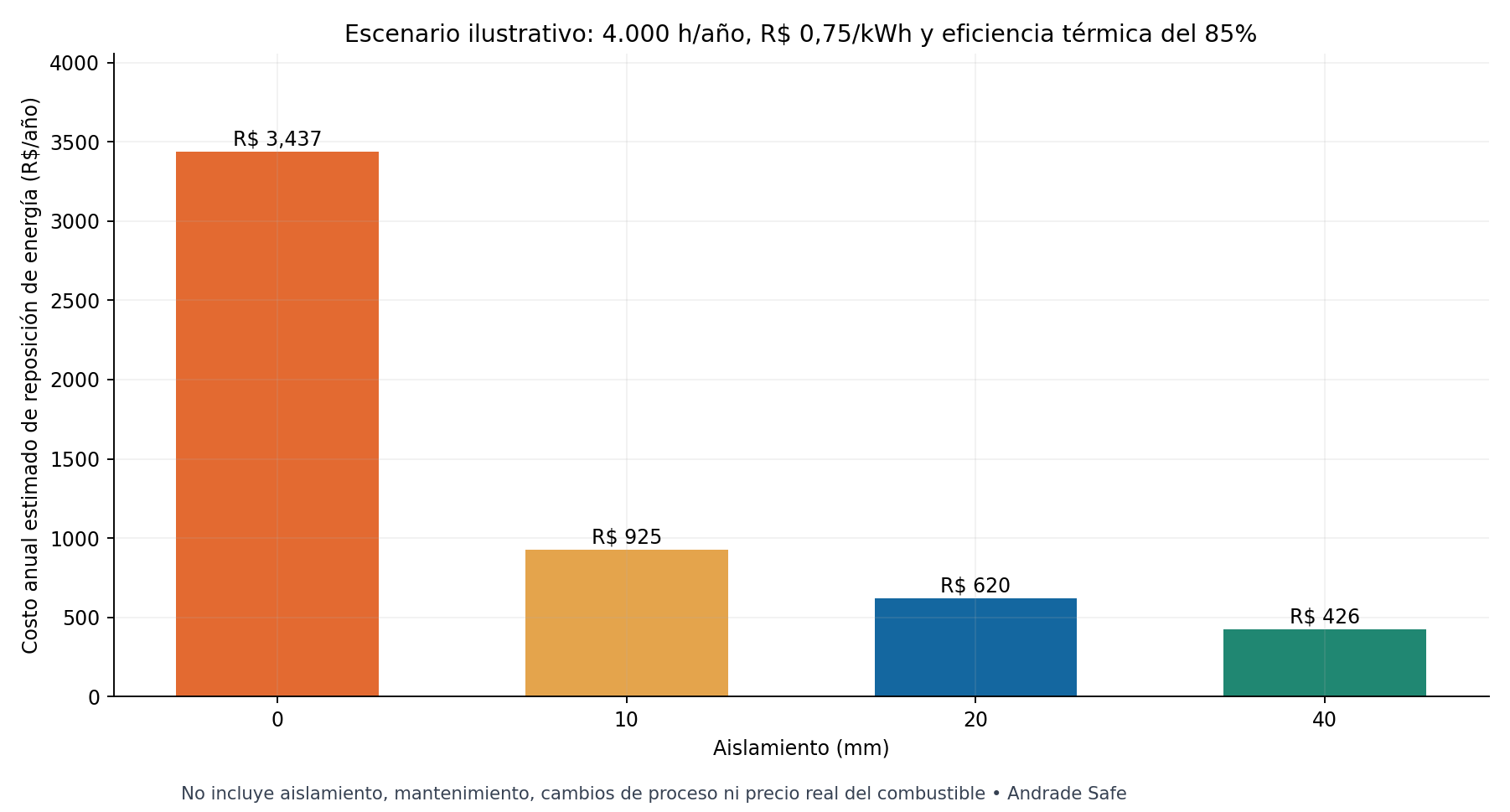

Con 4.000 h/año, 0,75 BRL/kWh de energía de entrada y η = 0,85, el coste estimado del tubo desnudo es 3.436,81 BRL/año. Con 20 mm, es 619,74 BRL/año. La diferencia, 2.817,07 BRL/año, es un ahorro bruto hipotético de reposición térmica. El 82% de reducción de pérdida pertenece al ejemplo, no a una garantía de reducción de la factura eléctrica de una instalación.

El beneficio depende de que el calor perdido realmente necesite reponerse, de cómo se produce y de qué otras pérdidas existan. El DOE considera el aislamiento una oportunidad en sistemas de vapor, pero sus ejemplos y porcentajes no son nuestros resultados para agua a 90 °C. No calculamos el periodo de recuperación sin inversión instalada, mantenimiento, vida útil y condiciones operativas. El ahorro marginal de un espesor mayor también debe compararse con su coste adicional.

U.S. Department of Energy — Insulate Steam Distribution and Condensate Return Lines →

U.S. Department of Energy — Improving Steam System Performance: A Sourcebook for Industry →

Temperatura superficial: un resultado útil para la seguridad

La predicción superficial baja de 87,46 °C en el tubo desnudo a 30,34 °C con 20 mm, bajo las hipótesis del laboratorio. Esto indica un cambio relevante en la exposición a superficies calientes y en el intercambio térmico con la zona ocupada. Sin embargo, un cálculo puntual no autoriza a declarar toda la instalación segura al tacto.

El riesgo de quemadura depende de la temperatura real, el material y acabado superficial, el tiempo de contacto y las condiciones de la piel. Bridas, soportes, juntas y tramos sin aislamiento pueden permanecer calientes aunque la superficie del tramo idealizado esté más fría. La evaluación profesional debe examinar el conjunto, su funcionamiento y los criterios técnicos aplicables.

El aislamiento también necesita integridad: protección frente a humedad, acabado, continuidad y posibilidad de inspección. Un revestimiento dañado o mojado puede tener un comportamiento diferente del calculado con k constante. La temperatura prevista es información para diseñar y verificar, no un certificado automático de protección.

Dónde termina el modelo — y empieza el proyecto real

El laboratorio es radial y estacionario. No calcula arranque, parada ni almacenamiento de energía en las capas. No incluye puentes térmicos de soportes, bridas y válvulas, ni descenso de la temperatura del agua a lo largo de líneas extensas. En esas situaciones puede ser necesario combinar el balance axial del fluido con la transferencia radial local y la evolución temporal.

También quedan fuera del modelo la humedad y compactación del aislante, k variable, la resistencia de contacto, capas adicionales y el intercambio radiativo con equipos a distintas temperaturas. El h exterior se introduce, no se predice a partir de la velocidad del viento ni de correlaciones de convección natural. El h interior es constante y no se recalcula a partir del caudal.

Una línea fría recibe calor del ambiente, pero el análisis de condensación exige humedad, punto de rocío, barrera de vapor y propiedades adecuadas. Las líneas de vapor pueden exigir tratamiento del cambio de fase y condiciones operativas propias. Herramientas como 3E Plus ayudan a evaluar el aislamiento; nuestro laboratorio no reproduce sus métodos ni sustituye datos de fabricantes y verificación del proyecto.

NAIMA / Insulation Institute — 3E Plus →

Australian Government — Process heat and steam →

Cuaderno de cálculo: descargue y reproduzca

El cuaderno reúne hoja de cálculo, modelo Python, CSV, simulador HTML y kit completo. Los archivos de cálculo están en portugués; las tres versiones del artículo tienen texto, leyendas, tablas y laboratorio adaptados al idioma. Los gráficos del kit conservan los datos y la composición suministrados, con el título del perfil radial revisado.

La hoja contiene entradas y fórmulas; Python utiliza la biblioteca estándar para resolver el balance y producir CSV, con matplotlib opcional para generar gráficos. El HTML puede abrirse localmente en un navegador con JavaScript. Para la publicación, corregimos la conservación del título y la descripción accesibles del gráfico y una etiqueta de la hoja que fijaba “10 m” aunque la longitud era editable. También revisamos el título del perfil radial a “Caída de temperatura a través del aislamiento” en el gráfico localizado. Se conservaron el modelo y los valores del caso base.

Utilice los rangos y las hipótesis declaradas. La hoja no aplica todas las validaciones de los campos del laboratorio del blog; los valores físicamente inválidos pueden producir resultados sin significado. El recálculo se comprobó en el motor de hojas de cálculo disponible en esta sesión; no se verificaron el comportamiento en Excel nativo ni la revisión en navegador.

Hoja de cálculo (XLSX) →

Modelo reproducible (Python) →

Tabla de escenarios (CSV) →

Simulador local (HTML) →

Kit completo revisado (ZIP) →

Aislar es decidir por dónde debe pasar la energía

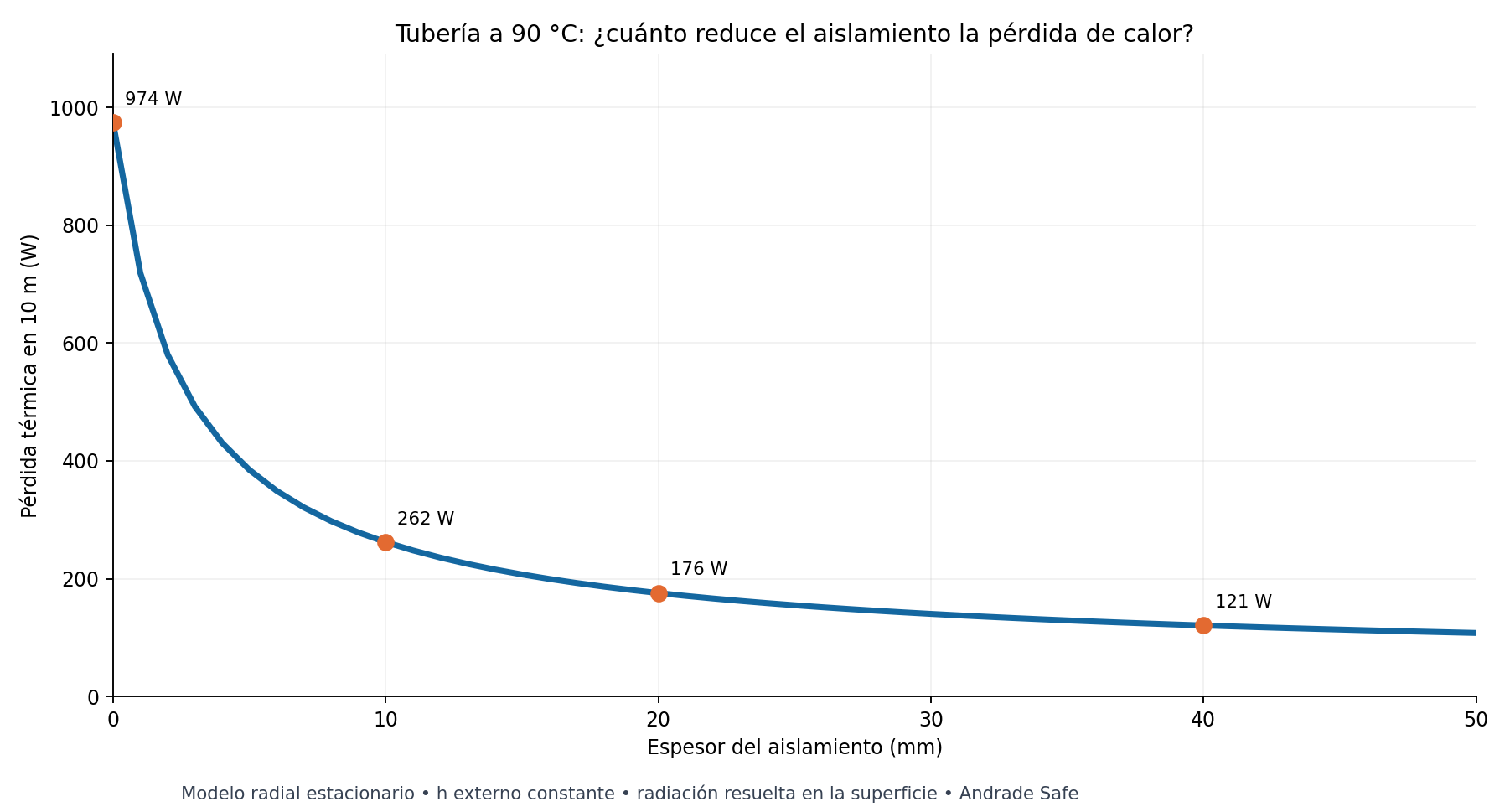

Añadir aislamiento modifica la resistencia térmica, el área exterior, la temperatura superficial y el coste de reposición. Duplicar el espesor no implica dividir la pérdida entre dos: 20 mm y 40 mm producen aproximadamente 175,59 W y 120,58 W en este caso. Existe un beneficio, pero no sigue una regla lineal universal.

La secuencia de ingeniería conecta tres preguntas: cuánto cuesta mover agua por una tubería, cómo el trabajo eléctrico transporta calor y cuánto calor pierde una línea hacia el ambiente. En todas ellas, la decisión mejora cuando definimos la frontera, comprobamos las unidades y mantenemos visibles las hipótesis.

Aislar una tubería es aplicar ingeniería a una diferencia de temperatura: comprender por dónde pasa el calor, calcular cuánto escapa y decidir, con contexto, cuánto vale la pena reducir esa pérdida. El beneficio más valioso de este laboratorio es aprender a construir esa interpretación y reconocer cuándo necesitamos un modelo más completo.
