Quanto calor uma tubulação quente perde para o ambiente? O cálculo do isolamento térmico na prática

Uma linha quente, uma perda que continua acontecendo

Uma tubulação metálica conduz água a 90 °C por uma área industrial a 25 °C. Parece um trecho simples, de apenas 10 metros. Mas ele transfere energia ao entorno enquanto essas condições se mantêm. Quanto calor escapa? O que muda com 10, 20 ou 40 mm de isolamento? E por que uma camada adicional nem sempre reduz a perda em todo cilindro possível? Nesta edição Engenharia 003, vamos construir um cálculo reproduzível, acompanhar as temperaturas das camadas e experimentar um laboratório interativo. Os resultados pertencem a hipóteses didáticas declaradas; não são uma promessa de economia para qualquer instalação.

O caminho do calor: água, aço, isolante e ambiente

A diferença de temperatura sustenta a transferência. Primeiro, há convecção entre a água e a face interna do aço. Depois, o calor atravessa a parede metálica por condução radial e, quando existe revestimento isolante, atravessa também essa camada. Na superfície exposta, convecção com o ar e radiação para o entorno ocorrem simultaneamente. Não é necessário que o ar toque a superfície para que haja troca radiativa.

As etapas internas formam um caminho em série: o calor precisa atravessar cada uma delas. Na fronteira externa, convecção e radiação são caminhos em paralelo. O balanço da superfície soma suas contribuições. Essa organização impede um erro frequente: tratar a radiação como uma etapa que aconteceria depois da convecção.

A potência térmica Q̇, em watts, mede energia por segundo. Q̇/L, em W/m, é a perda linear do trecho. Já Q̇/A, em W/m², é densidade de fluxo numa área específica. A energia acumulada depende do tempo e pode ser expressa em kWh térmicos. Como a área cilíndrica cresce com o raio, a mesma potência pode atravessar camadas com densidades de fluxo diferentes.

Fourier em um cilindro: por que aparece um logaritmo?

Para condução radial idealizada, Q̇ = −k A(r) dT/dr, com A(r) = 2πrL. O sinal negativo indica transferência no sentido de diminuição de temperatura. A condutividade k tem unidade W/(m·K), o raio r e o comprimento L estão em metros. Em regime permanente, sem geração interna e com k constante, a potência que atravessa cada superfície cilíndrica é a mesma.

Integrando entre dois raios, obtém-se R_cond = ln(r_externo/r_interno)/(2πkL), em K/W. A razão dos raios é adimensional e ln é o logaritmo natural. Essa resistência relaciona a queda de temperatura na camada com a potência transmitida. Não se deve usar a fórmula de parede plana com uma área escolhida arbitrariamente quando a curvatura é relevante.

O perfil de temperatura tem a forma T(r) = a ln(r) + b dentro de cada camada homogênea. Como a área aumenta para fora, o módulo do gradiente diminui com o raio para a mesma potência e condutividade. Ao mudar de material, a inclinação pode mudar bastante: continuidade de temperatura numa interface ideal não significa continuidade do gradiente. Resistências de contato, se relevantes, exigem outra parcela no modelo.

MIT — Heat transfer through a cylindrical wall →

MIT — Combined conduction and convection / critical radius →

Resistências em série, mecanismos externos em paralelo

Chamaremos r_i ao raio interno do aço, r_t ao raio externo do tubo e r_s ao raio externo do isolamento. A resistência interna é R_i = 1/(h_i 2πr_iL). Para o aço, R_aço = ln(r_t/r_i)/(2πk_açoL). Para o isolante, R_iso = ln(r_s/r_t)/(2πk_isoL). Sem isolante, r_s = r_t e R_iso = 0. Definimos R_int = R_i + R_aço + R_iso.

A potência que chega à superfície é Q̇ = (T_f − T_s)/R_int. Do lado externo, Q̇_conv = h_o A_s (T_s − T_ar), com A_s = 2πr_sL. Para uma superfície cinzenta pequena envolvida por um grande entorno radiativo uniforme, adotamos Q̇_rad = εσA_s[(T_s + 273,15)⁴ − (T_entorno + 273,15)⁴]. A constante σ vale 5,670374419 × 10⁻⁸ W/(m²·K⁴).

A radiação requer temperaturas absolutas em kelvin. No laboratório, T_entorno = T_ar por hipótese; numa área industrial próxima a equipamentos quentes, isso pode ser inadequado. A emissividade ε varia entre zero e um e descreve a superfície exposta. O cálculo usa o mesmo valor em todos os cenários para comparação controlada, sem afirmar que aço nu e revestimento real tenham emissividades iguais.

Quando a radiação está desligada, a solução é analítica: Q̇ = (T_f − T_ar)/[R_int + 1/(h_o A_s)]. Quando está ligada, a quarta potência de temperatura torna o balanço não linear. Um coeficiente radiativo equivalente pode ser definido a partir das temperaturas, mas não deve ser inserido como constante universal sem justificativa.

Dados do experimento: o que foi fixado e por quê

O caso-base usa 10 m de comprimento, água a 90 °C, ar e entorno a 25 °C. Os raios do aço são 12,5 mm por dentro e 15,0 mm por fora. A espessura de isolamento é radial: com 20 mm, r_s = 15 + 20 = 35 mm. Não se deve somar a espessura ao diâmetro uma única vez e usar esse valor como raio.

Fixamos propriedades e coeficientes para isolar o efeito da geometria. Em campo, a condutividade pode depender da temperatura e da umidade; os coeficientes convectivos dependem do escoamento, da orientação e das condições do entorno. Manter a água uniformemente a 90 °C em regime permanente pressupõe reposição de calor ou uma condição térmica que sustente esse estado. Não calculamos o resfriamento progressivo da água ao longo da linha.

Perfil radial e sensibilidade: o que o isolante realmente altera

Para 20 mm, a água permanece em 90 °C, a face interna do aço fica aproximadamente em 89,55 °C e sua face externa em 89,54 °C. A superfície do isolante fica em 30,34 °C, enquanto o ar está em 25 °C. São temperaturas distintas. A maior queda através das camadas sólidas acontece no isolante porque sua resistência é muito maior, não porque o aço deixou de conduzir calor.

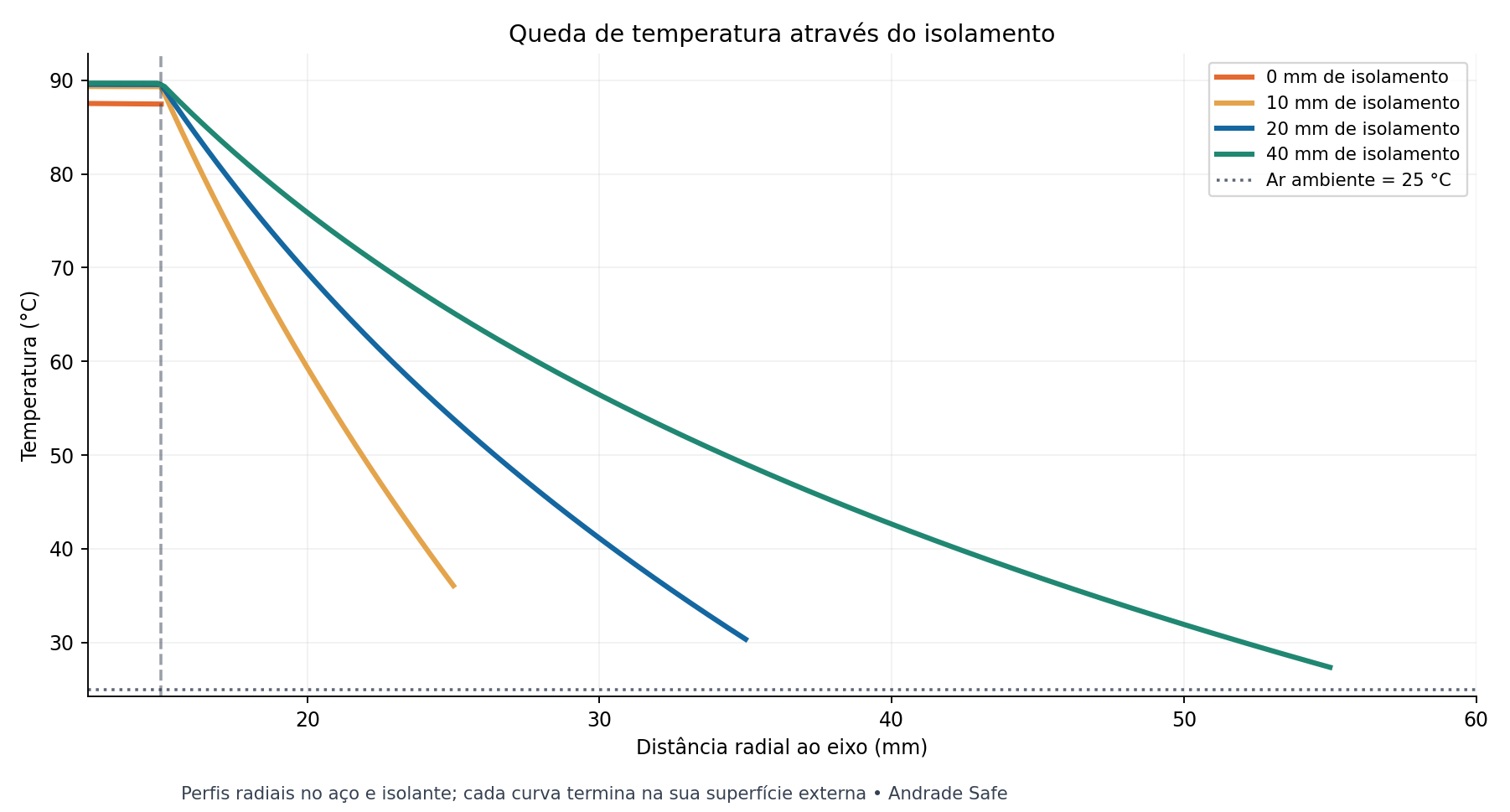

O gráfico de perfil radial mostra trechos logarítmicos e termina na superfície de cada cenário. Ele não mostra a distribuição de temperatura no ar nem o interior da água. A passagem da temperatura superficial para a temperatura do ambiente é representada por uma condição de fronteira, não por prolongar a curva de condução através do ar.

Ignorar radiação afeta sobretudo a referência sem revestimento: a previsão cai de 973,76 W para 597,90 W. Com 20 mm, muda de 175,59 W para 168,74 W. A superfície isolada fica mais próxima do ambiente, reduzindo o efeito radiativo absoluto. Não se deve calcular a redução usando um tubo nu sem radiação e compará-lo com um tubo isolado com radiação: as duas referências precisam obedecer ao mesmo modelo.

Laboratório interativo: experimente o isolamento

Altere espessura, temperaturas, convecção externa, condutividade, comprimento, emissividade e radiação. O gráfico e os resultados usam o mesmo balanço resolvido por bisseção. Os raios do aço, sua condutividade e a convecção interna permanecem fixos e aparecem junto aos controles. Os intervalos dos campos delimitam este experimento didático; não são limites universais de materiais ou equipamentos.

A referência sem isolamento é recalculada com os mesmos parâmetros selecionados. Horas, preço e eficiência governam apenas a estimativa econômica. Se esses campos estiverem ausentes ou inválidos, o cálculo térmico continua disponível, mas os resultados de custo não são apresentados. A ferramenta modela uma linha quente: informe temperatura do fluido maior que a do ambiente. Não converta um caso de linha fria automaticamente em análise de condensação.

Raio crítico: por que mais isolante pode aumentar a perda em um fio fino?

No cilindro com convecção externa constante e sem radiação, a camada adicional aumenta a resistência de condução, mas também aumenta a área externa. Essa área maior diminui a resistência convectiva. A competição leva ao raio crítico r_crit = k_iso/h_o. Para k_iso = 0,040 W/(m·K) e h_o = 10 W/(m²·K), r_crit = 0,004 m = 4 mm.

Esse é o raio externo total do conjunto, não a espessura do isolante. Nosso tubo já tem raio externo de 15 mm, maior que 4 mm. Portanto, nesse modelo convectivo simplificado, acrescentar isolamento reduz sua perda desde o início. O gráfico do caso-base com radiação também mostra redução, calculada pelo seu próprio balanço; não usamos k/h para afirmar um limite exato desse modelo radiativo.

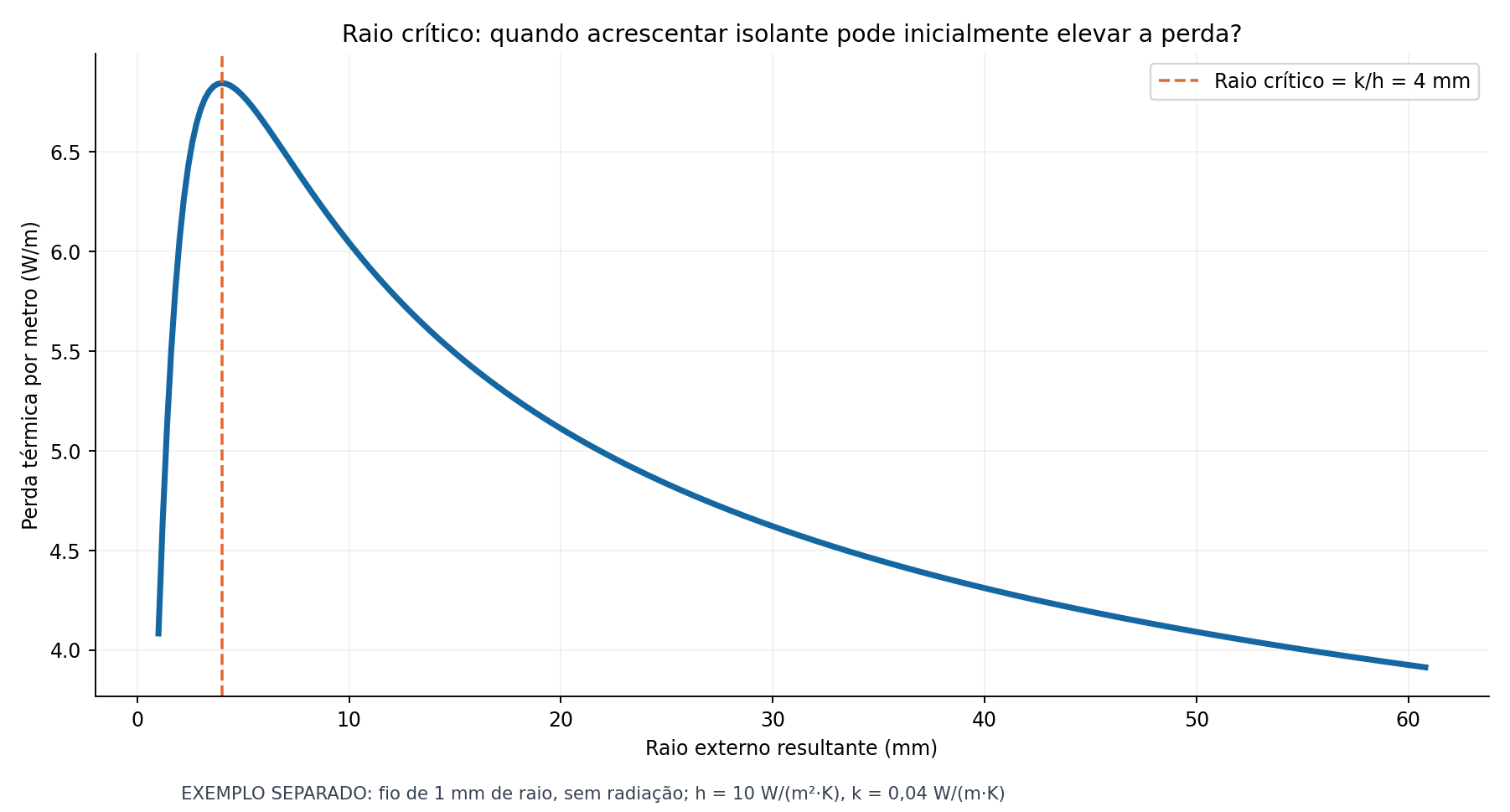

O mini-exemplo do gráfico abaixo é outro sistema: fio de raio 1 mm, interface prescrita a 90 °C, ar a 25 °C, sem radiação e sem as resistências internas do tubo principal. A perda começa em aproximadamente 4,084 W/m, sobe até cerca de 6,846 W/m no raio externo de 4 mm e depois diminui. O pico corresponde a 3 mm de camada adicionada. Essa distinção é o que torna o fenômeno contraintuitivo fisicamente compreensível.

MIT — Combined conduction and convection / critical radius →

Da perda em watts à economia anual: uma conta com condições

A energia térmica perdida sob taxa constante é E_térmica = (Q̇/1000) × horas, em kWh/ano. Para estimar energia comprada para repor essa perda, dividimos pela eficiência de geração η. O custo é C = (Q̇/1000) × horas × preço/η. O preço se refere à energia de entrada, e a eficiência descreve sua conversão em calor útil neste cenário; não é o COP do artigo anterior.

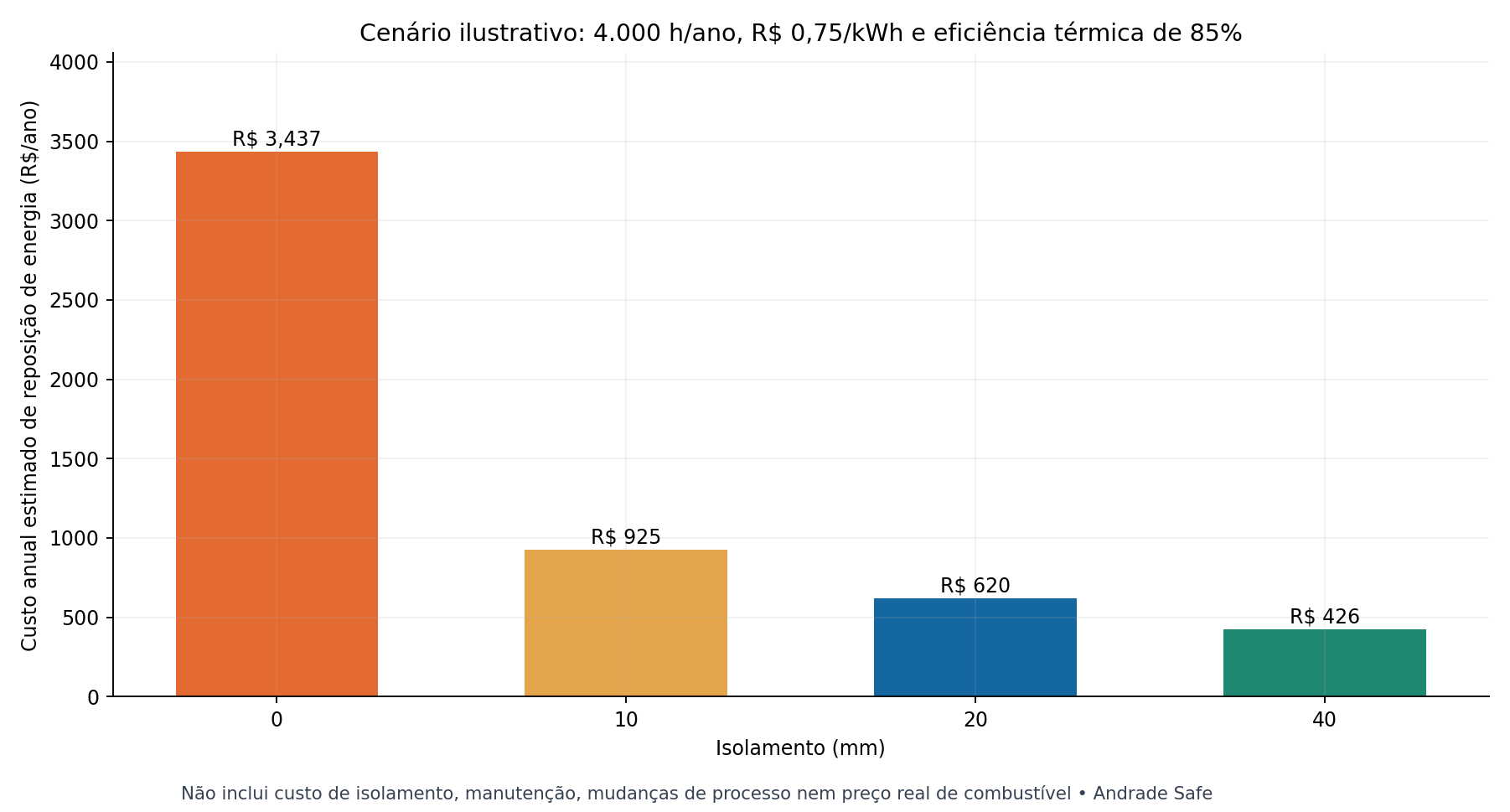

Adotando 4.000 h/ano, R$ 0,75/kWh de energia de entrada e η = 0,85, o custo estimado do tubo nu é R$ 3.436,81/ano. Com 20 mm, é R$ 619,74/ano. A diferença, R$ 2.817,07/ano, é economia bruta hipotética de reposição térmica. Os 82% de redução de perda pertencem ao exemplo, não a uma garantia de redução da conta elétrica de uma instalação.

O ganho depende de o calor perdido realmente precisar ser reposto, de como é produzido e de quais outras perdas existem. O DOE trata isolamento como oportunidade em sistemas de vapor, mas seus exemplos e percentuais não são nossos resultados para água a 90 °C. Não calculamos payback sem investimento instalado, manutenção, vida útil e condições operacionais. A economia marginal de mais espessura também precisa ser comparada com seu custo adicional.

U.S. Department of Energy — Insulate Steam Distribution and Condensate Return Lines →

U.S. Department of Energy — Improving Steam System Performance: A Sourcebook for Industry →

Temperatura superficial: um resultado útil para a segurança

A previsão de superfície cai de 87,46 °C no tubo nu para 30,34 °C com 20 mm, nas hipóteses do laboratório. Isso indica uma mudança relevante na exposição a superfícies quentes e na troca térmica com a área ocupada. Mas um cálculo pontual não autoriza declarar toda a instalação segura ao toque.

O risco de queimadura depende da temperatura real, do material e acabamento superficial, do tempo de contato e das condições da pele. Flanges, suportes, juntas e trechos sem revestimento podem permanecer quentes mesmo quando a superfície do trecho idealizado está mais fria. A avaliação profissional precisa examinar o conjunto, sua operação e os critérios técnicos aplicáveis.

Isolamento também precisa de integridade: proteção contra umidade, acabamento, continuidade e possibilidade de inspeção. Um revestimento danificado ou molhado pode ter desempenho diferente daquele calculado com k constante. A temperatura prevista é uma informação para projetar e verificar, não um certificado automático de proteção.

Onde o modelo termina — e começa o projeto real

O laboratório é radial e estacionário. Não calcula partida, parada ou armazenamento de energia nas camadas. Não inclui pontes térmicas de suportes, flanges e válvulas, nem queda da temperatura da água ao longo de linhas extensas. Nessas situações, pode ser necessário combinar balanço axial do fluido com transferência radial local e evolução temporal.

Também ficam fora do modelo umidade e compactação do isolante, k variável, resistência de contato, camadas adicionais e troca radiativa com equipamentos a temperaturas diferentes. O h externo é informado, não previsto a partir de velocidade do vento ou correlações de convecção natural. O h interno é constante e não é recalculado a partir da vazão.

Uma linha fria recebe calor do ambiente, mas a análise de condensação exige umidade, ponto de orvalho, barreira de vapor e propriedades adequadas. Linhas de vapor podem exigir tratamento de mudança de fase e condições operacionais próprias. Ferramentas como 3E Plus ajudam em avaliações de isolamento; nosso laboratório não reproduz seus métodos nem substitui dados de fabricantes e verificação do projeto.

NAIMA / Insulation Institute — 3E Plus →

Australian Government — Process heat and steam →

Caderno de cálculo: baixe e reproduza

O caderno reúne planilha, modelo Python, CSV, simulador HTML e kit completo. Os arquivos de cálculo estão em português; as três versões do artigo possuem texto, legendas, tabelas e laboratório adaptados ao idioma. Os gráficos do kit preservam os dados e a composição fornecidos, com o título do perfil radial revisado.

A planilha contém entradas e fórmulas; o Python usa a biblioteca padrão para resolver o balanço e produzir CSV, com matplotlib opcional para gerar gráficos. O HTML pode ser aberto localmente num navegador com JavaScript. Para a publicação, corrigimos a preservação do título e da descrição acessível do gráfico e um rótulo da planilha que fixava “10 m” apesar de o comprimento ser editável. Também revisamos o título do perfil radial para “Queda de temperatura através do isolamento”. O modelo e os valores do caso-base foram mantidos.

Use as faixas e hipóteses declaradas. A planilha não aplica todas as validações dos campos do laboratório no blog; valores fisicamente inválidos podem produzir resultados sem significado. A recalculação foi conferida no mecanismo de planilhas disponível nesta sessão; o comportamento em Excel nativo e a revisão em navegador não foram verificados.

Planilha de cálculo (XLSX) →

Modelo reproduzível (Python) →

Tabela de cenários (CSV) →

Simulador para abrir localmente (HTML) →

Kit completo revisado (ZIP) →

Isolar é decidir por onde a energia deve passar

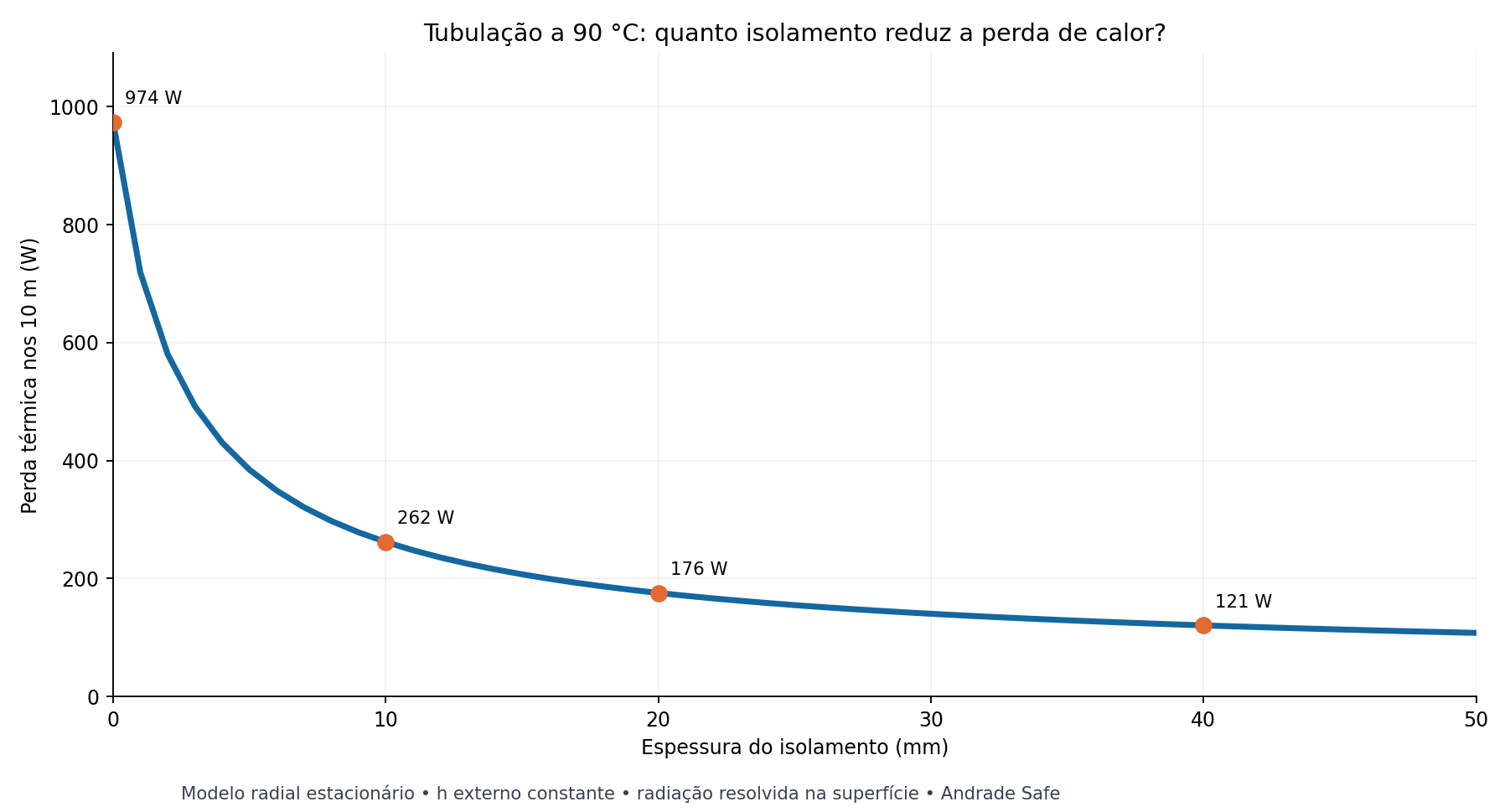

Adicionar isolamento muda resistência térmica, área externa, temperatura superficial e custo de reposição. Dobrar a espessura não implica dividir a perda por dois: 20 mm e 40 mm, neste caso, produzem aproximadamente 175,59 W e 120,58 W. O ganho existe, mas não segue uma regra linear universal.

A sequência de engenharia conecta três perguntas: quanto custa mover água numa tubulação, como trabalho elétrico transporta calor e quanto calor uma linha perde para o ambiente. Em todas elas, a decisão melhora quando definimos a fronteira, conferimos unidades e mantemos os pressupostos visíveis.

Isolar uma tubulação é fazer engenharia sobre uma diferença de temperatura: compreender por onde o calor passa, calcular quanto escapa e decidir, com contexto, quanto vale a pena reduzir essa perda. O ganho mais valioso deste laboratório é aprender a construir essa interpretação e reconhecer quando precisamos de um modelo mais completo.
