Conoce el proyecto BESS de Statkraft en Bahía, la diferencia entre MW y MWh, los sistemas de almacenamiento y la seguridad frente a la fuga térmica.
¿Qué se autorizó en Uibaí, Bahía?
El 2 de octubre de 2026, Statkraft anunció que la Agencia Nacional de Energía Eléctrica de Brasil (ANEEL) había autorizado el inicio de operación en pruebas de la unidad de almacenamiento UG1, ubicada junto a la planta fotovoltaica Sol de Brotas 7, en el Complejo Solar Santa Eugênia, en Uibaí, estado de Bahía. Según la empresa, el Despacho n.º 3.843, del 1 de octubre, habilitó pruebas a partir del día 2 para una unidad con 1,25 MW de potencia instalada. Una autorización de pruebas no confirma, por sí sola, operación comercial plena. La empresa presenta el proyecto como el primer BESS colocalizado junto a generación renovable que obtiene este permiso en Brasil.
Una central solar produce electricidad según la disponibilidad de radiación. Las baterías permiten desplazar parte de esa energía hacia horarios más convenientes, pero para comprender la tecnología debemos distinguir potencia, capacidad energética y seguridad operacional.
La noticia permite estudiar el Battery Energy Storage System (BESS), que integra celdas, módulos, electrónica de potencia, sistemas de gestión de energía, control térmico, protecciones, monitoreo y medidas de emergencia.
El caso brasileño real es la autorización para pruebas. La explicación de ingeniería es general y los ejercicios son hipotéticos. El comunicado consultado no revela MWh, duración, química, fabricante, configuración interna, detalles del BMS, temperaturas ni sistemas de extinción. No relata incendio ni fuga térmica en esta instalación.
Statkraft — autorização de operação em teste →
ANEEL — operação em teste e comercial →
| Información | Qué podemos afirmar |
|---|---|
| UG1 / ubicación | Planta FV Sol de Brotas 7, Uibaí (Bahía) |
| Potencia / etapa | 1,25 MW; autorización de pruebas, según Statkraft |
| MWh / química / protecciones específicas | No divulgados en el comunicado consultado |
| 2,5 MWh / 88% / modelo térmico | Hipótesis didácticas, no datos de la instalación |
¿Qué es un BESS y cómo funciona?
La energía fotovoltaica puede exportarse a la red o utilizarse para cargar baterías, según la configuración y el despacho. El EMS coordina los flujos energéticos; el PCS convierte y acondiciona la potencia eléctrica; el BMS supervisa tensiones, corrientes, temperaturas y límites de operación. Se suman protecciones eléctricas, control de comunicaciones y gestión térmica.

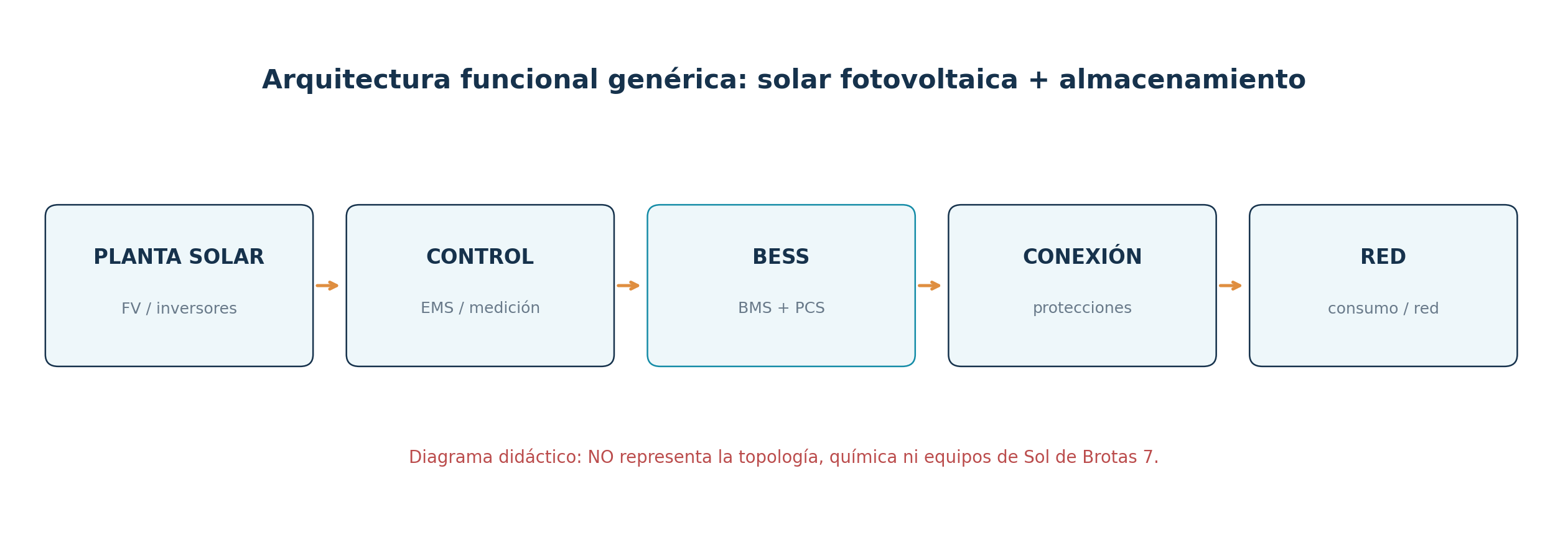

El esquema incluido es genérico, no un plano del proyecto Sol de Brotas 7. No conocemos, a partir de la fuente citada, el fabricante de sus celdas ni la topología exacta. La Resolución Normativa ANEEL 1.162/2026 establece procedimientos para almacenamiento colocalizado con generación eléctrica.
MW frente a MWh: ¿por qué potencia no significa autonomía?
Los megavatios (MW) expresan potencia: la rapidez con la que se suministra o absorbe energía. Los megavatios-hora (MWh) miden energía acumulada o entregada. Como simplificación, la duración a potencia constante es t = E/P.

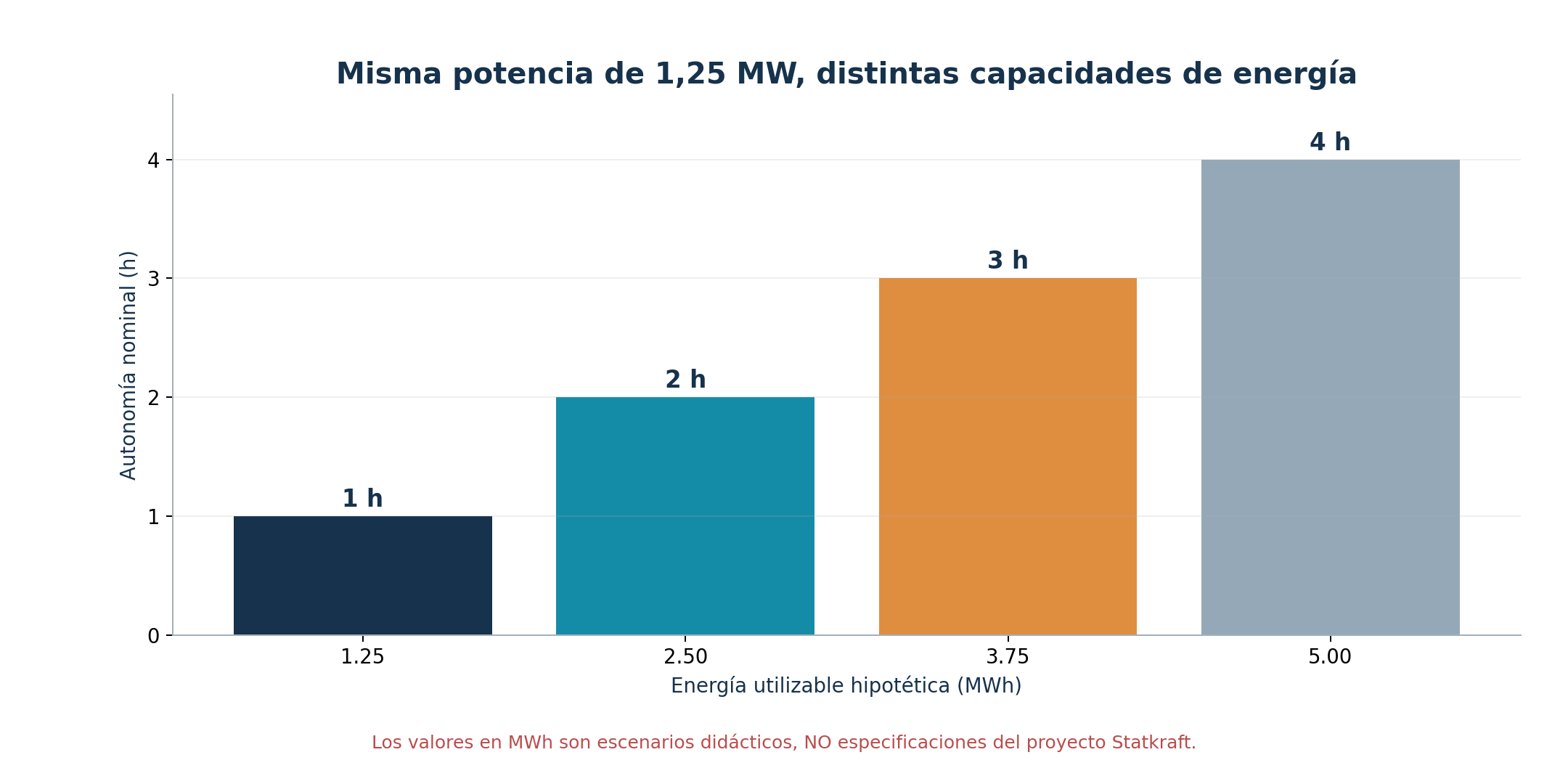

Imaginemos un sistema hipotético de 1,25 MW y 2,5 MWh útiles: su autonomía nominal sería de 2 horas. Con 1,25 MWh sería una hora; con 5 MWh, cuatro horas. Estos valores son exclusivamente didácticos. El comunicado de Statkraft consultado informa la potencia de 1,25 MW, pero no presenta la capacidad en MWh ni la química de las celdas. Por lo tanto, no es correcto atribuir al proyecto brasileño los datos supuestos del ejemplo.
En la práctica influyen los límites del estado de carga, el envejecimiento, la temperatura, la electrónica de potencia y la estrategia de operación.
La energía nominal es una referencia de placa; la energía útil corresponde a la ventana operativa permitida; la energía entregada se mide en una frontera definida, como el punto de conexión. Compare magnitudes en la misma frontera sin descontar dos veces la misma pérdida. A potencia constante, P = E/t y t = E/P; MWh divididos por MW dan horas.
| Energía útil (MWh) | Potencia (MW) | Duración nominal (h) |
|---|---|---|
| 1,25 | 1,25 | 1 |
| 2,5 | 1,25 | 2 |
| 3,75 | 1,25 | 3 |
| 5 | 1,25 | 4 |
¿Qué ocurre con las pérdidas del ciclo?
La eficiencia round-trip compara la energía descargada con la utilizada para cargar: η = E_salida/E_entrada. Si un sistema hipotético entrega 2,5 MWh con una eficiencia del 88%, su entrada sería aproximadamente 2,84 MWh. La diferencia, alrededor de 0,34 MWh, representa pérdidas durante el ciclo completo.
Estas pérdidas pueden distribuirse entre celdas, equipos de conversión y auxiliares, en diferentes momentos. No equivalen automáticamente a 0,34 MWh de calor liberado dentro de las celdas al mismo tiempo. Son resultados de un ejercicio, no mediciones del proyecto en Bahía.
Con más precisión, el ejercicio da Ein = 2,5/0,88 = 2,8409 MWh y pérdidas globales de 0,3409 MWh, unos 341 kWh por ciclo. Este balance no determina potencia térmica instantánea ni temperatura de las celdas.
¿Qué es la fuga térmica y cómo difiere del calentamiento normal?
En determinadas químicas, defectos internos, abuso eléctrico, temperatura excesiva o daños mecánicos pueden iniciar reacciones exotérmicas que se aceleran por sí mismas. La fuga térmica puede generar calor, gases inflamables o tóxicos y presión; según el diseño, puede evolucionar a incendio o propagarse a otras celdas y módulos.
No debe confundirse con el calentamiento normal asociado al funcionamiento de una batería. El modelo térmico simplificado de este artículo no predice cuándo aparece una fuga térmica. Además, no existe en esta publicación ninguna afirmación de que el sistema de Statkraft en Uibaí haya sufrido incendio o fuga térmica.
LFP y NMC no deben tratarse como celdas idénticas, ni una sigla química como garantía de seguridad. El estado de carga, la construcción, el envejecimiento y la configuración afectan el comportamiento; se necesitan datos y ensayos representativos del producto y la instalación.

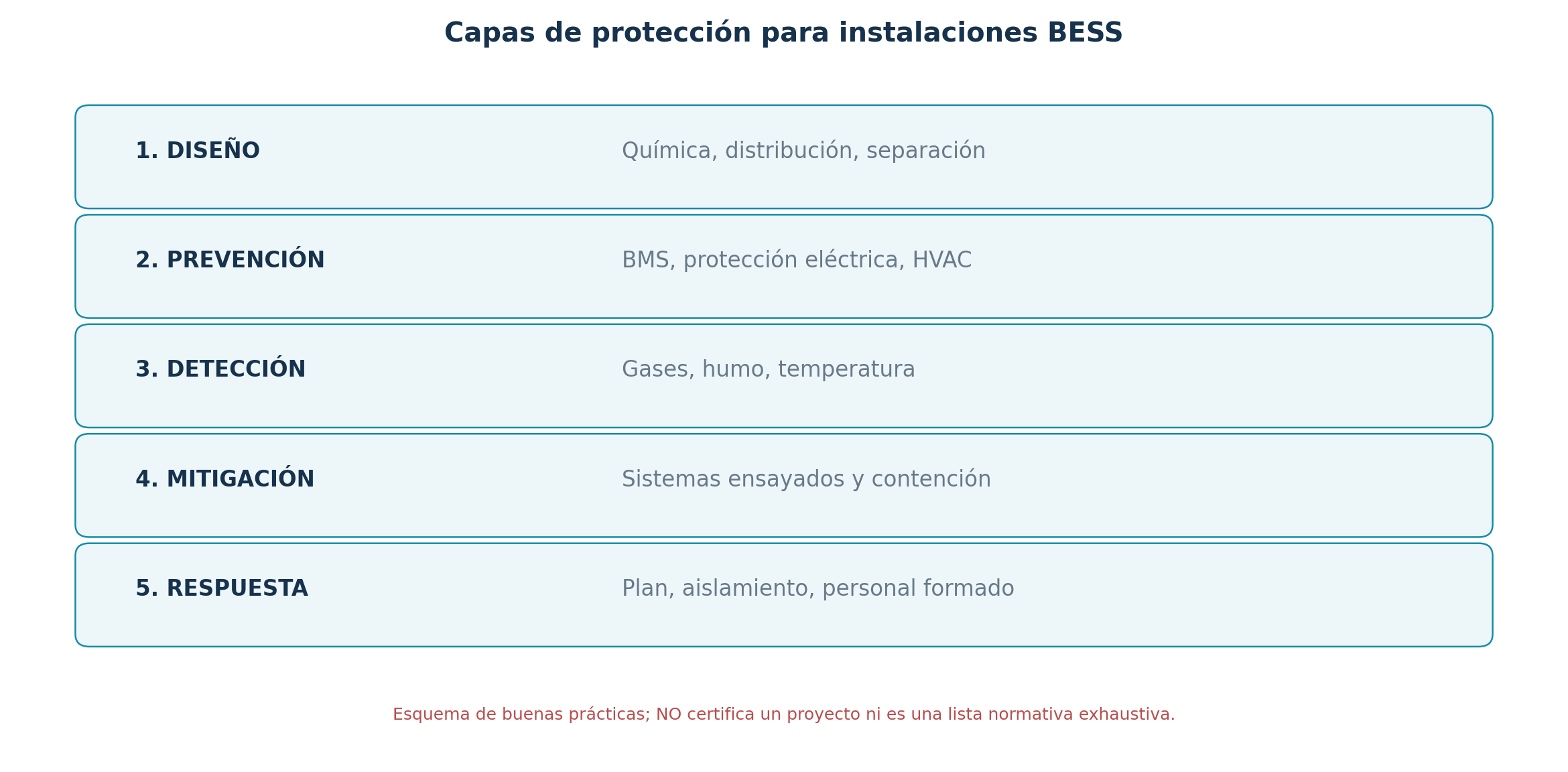

¿Qué capas protegen una instalación BESS?
Un proyecto BESS necesita capas de protección: selección de tecnología y materiales; distribución física y distancias; BMS y protección eléctrica; refrigeración; detección temprana; control de gases; mitigación de propagación; mantenimiento y planificación de emergencias.
BMS, protección eléctrica y refrigeración cumplen funciones distintas. La estrategia debe considerar detección, aislamiento, contención y consecuencias de falla, incluidos gases y posible propagación. La respuesta debe seguir el plan específico y las autoridades competentes; este artículo no da instrucciones de extinción o intervención en equipos energizados.
¿Qué demuestran UL 9540A y NFPA 855, y cuáles son sus límites?
La norma UL 9540A establece métodos de ensayo para estudiar la propagación de incendios relacionada con fugas térmicas. Los niveles de ensayo y requisitos varían según edición y configuración. La NFPA 855 (edición 2026) establece requisitos de seguridad para instalaciones estacionarias de almacenamiento, pero no debe presentarse como legislación brasileña automáticamente aplicable a cualquier emplazamiento. Se requiere verificar permisos y exigencias locales.

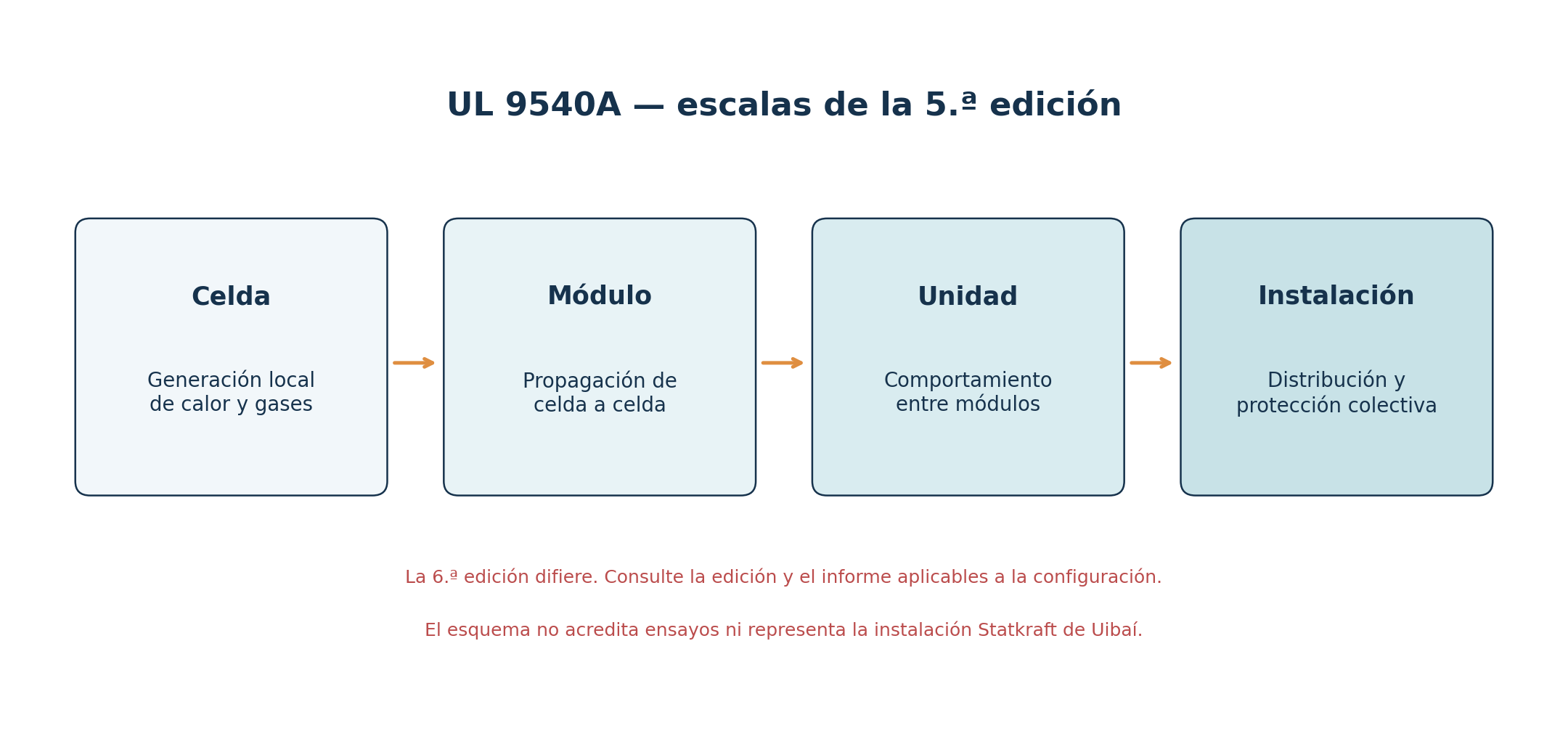

UL Solutions distingue la 5.ª y la 6.ª ediciones de UL 9540A. La figura de cuatro escalas de este artículo representa la 5.ª edición. La 6.ª cambia la evaluación a escala de instalación y conserva ensayos de unidad en situaciones específicas. Confirme edición, configuración y límites del informe aplicable sin trasladar automáticamente resultados a otra disposición. Se consultaron páginas públicas; esto no implica examen íntegro de las normas ni de un informe de ensayo del proyecto brasileño.
Arizona, 2019: ¿qué enseña un caso independiente?
Como ejemplo histórico independiente, el Fire Safety Research Institute (FSRI) investigó la deflagración de 2019 en Surprise, Arizona, en un sistema de 2,16 MWh, que causó lesiones a cuatro bomberos. El caso ilustra los peligros de gases acumulados y la importancia de la preparación de los equipos de respuesta. No guarda una relación causal demostrada con el proyecto brasileño.
El informe del FSRI sitúa el evento el 19 de abril de 2019 en Surprise, Arizona. Cuatro bomberos sufrieron lesiones graves; el informe también describe a otras personas observadas en el hospital. Este antecedente no demuestra defecto, incidente o inadecuación en la unidad de Bahía.
Four Firefighters Injured in Lithium-Ion Battery ESS Explosion — Arizona →

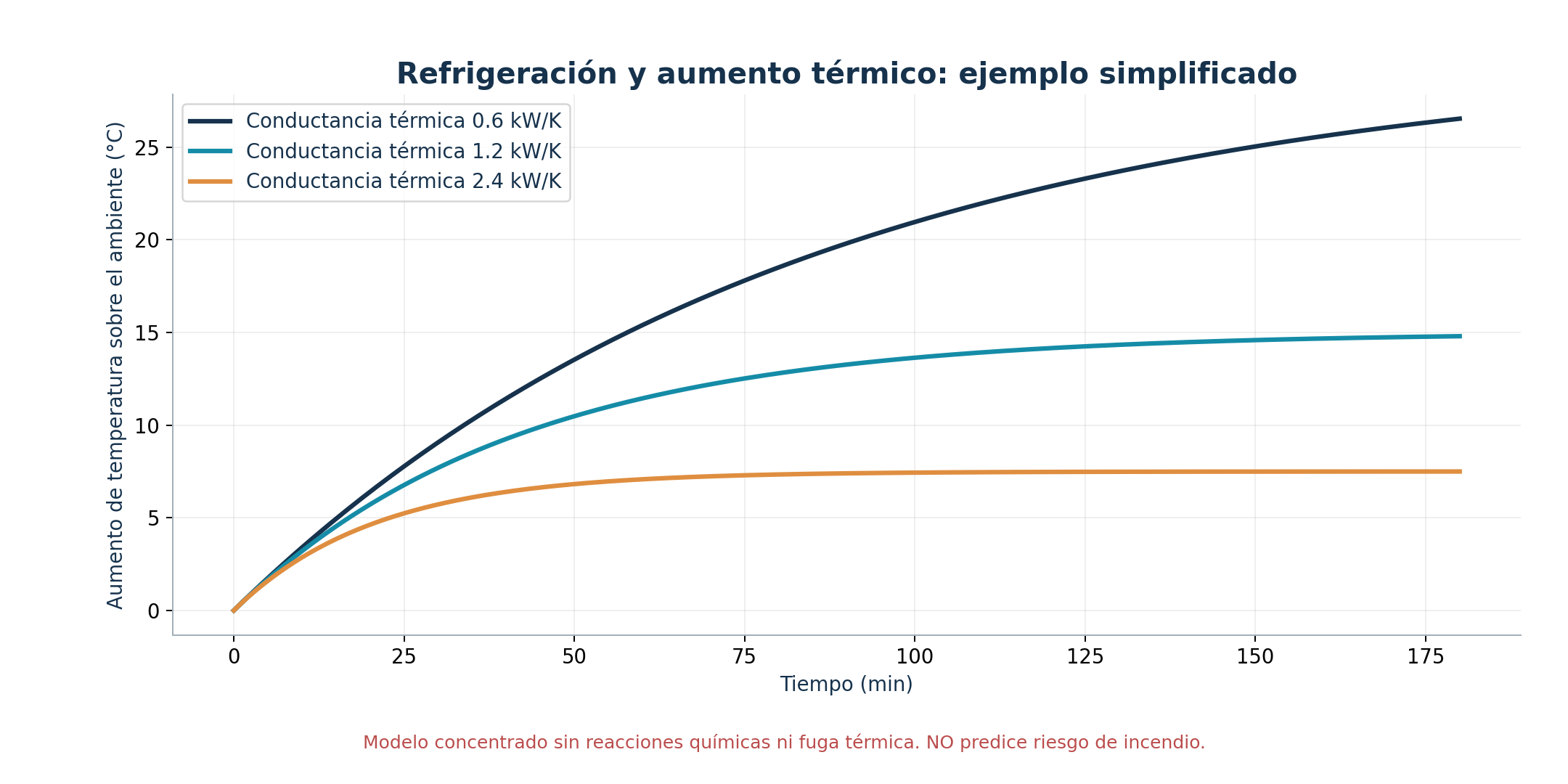

¿Cómo cambia la temperatura con la refrigeración en el modelo didáctico?
Para comprender el papel de la refrigeración, el laboratorio utiliza un modelo concentrado: C·dT/dt = P_pérdidas − G·(T − T_amb), donde C es una capacidad térmica equivalente, G es la conductancia hacia el ambiente y P_pérdidas representa un aporte térmico constante. Si el sistema comienza a temperatura ambiente, ΔT(t) = (P_pérdidas/G)·[1 − exp(−Gt/C)].
El lector puede modificar las variables y observar la elevación calculada de temperatura. Este modelo no incluye reacciones internas de las celdas, evolución de gases peligrosos, propagación ni probabilidad de incendio. No debe emplearse en diseño de seguridad o evaluación formal de riesgo.
Ejemplo térmico independiente: Pheat = 18 kW constantes, C = 3 MJ/K, G = 1,2 kW/K y temperatura inicial igual a la ambiente. La elevación estacionaria es 15 °C, la constante de tiempo es 41,7 minutos y la elevación tras 60 minutos es aproximadamente 11,45 °C. Es una diferencia de temperatura, no la temperatura absoluta de la batería.
El laboratorio siguiente se ejecuta en el navegador y separa las hipótesis de energía y calor. El kit contiene el recurso independiente, figuras, datos didácticos y créditos; los ejemplos no son parámetros medidos de Statkraft.
Laboratorio BESS — energía y calor
Experimenta con potencia, capacidad y pérdidas. Modelos hipotéticos; NO son datos de la planta brasileña ni una evaluación de seguridad.
Las pérdidas energéticas del ciclo no equivalen automáticamente al calor producido en las celdas; el modelo térmico utiliza una potencia de pérdidas independiente. No simula fuga térmica.
Resultados calculados
- Autonomía nominal
- 2,00 h
- Energía de entrada
- 2,8409 MWh
- Pérdidas por ciclo
- 0,3409 MWh
- Elevación térmica
- 11,45 °C
- ΔT estacionaria
- 15,00 °C
- Constante de tiempo
- 41,7 min
| Tiempo (min) | Elevación de temperatura (°C) |
|---|---|
| 0 | 0,00 |
| 30 | 7,70 |
| 60 | 11,45 |
| 120 | 14,16 |
| 240 | 14,95 |
En este modelo, E es la energía útil en la misma frontera que la potencia de salida. La eficiencia estima la entrada de recarga y no se descuenta otra vez de la autonomía. El aporte térmico es una hipótesis independiente. Temperatura inicial igual a la ambiente; C y G constantes; enfriamiento lineal sin cambio de fase.
t = E/P; η = Eout/Ein; Ein = E/η.
C·dT/dt = Pheat − G·(T − Tamb); ΔT(t) = (Pheat/G)·[1 − exp(−Gt/C)].
Sin química de baterías, gases, ventilación real, fallas ni propagación. Uso exclusivamente educativo.
Abrir el laboratorio independiente →
¿Qué verificar en una instalación real?
Una evaluación real requiere especificaciones de la química y capacidad energética, registros del fabricante, arquitectura, pruebas, BMS, PCS, protección eléctrica, análisis de falla, refrigeración, sensores, medidas contra gases e incendio, rutas de acceso, mantenimiento y planes de emergencia. También deben considerarse impactos ambientales: materiales críticos, reemplazos, gestión de residuos y reciclaje.
Son cuestiones de diseño y operación, no resultados de inspección en Uibaí. Priorice eliminar o reducir peligros y aplicar controles de ingeniería, coordinando contratistas, permisos, comunicación y acceso seguro. Verifique evidencias de desempeño de barreras; formación y EPI complementan las medidas pertinentes sin sustituir protecciones necesarias.
Verificación de eficacia de acciones correctivas →
Guía de investigación de accidentes (portugués) →
| Tema | Evidencia a solicitar |
|---|---|
| Batería y configuración | Química, MWh, ventana de carga y disposición representativa |
| Eléctrica y controles | Estudios, funciones BMS/PCS, protecciones e interbloqueos |
| Térmica y detección | Condiciones de operación, HVAC, sensores y alarmas |
| Ensayos y emergencia | Edición, configuración ensayada, gases, accesos y plan específico |
| Mantenimiento y ciclo de vida | Registros, coordinación de contratistas, residuos y destino final |
¿Qué representa este avance para Brasil?
El desarrollo de las baterías en Brasil también avanza en el terreno regulatorio. Durante 2026, ANEEL abrió discusiones sobre licitaciones para almacenamiento a gran escala e integración de nuevas tecnologías a la red. El proyecto de Bahía constituye un punto de partida relevante, sin que ello autorice suponer parámetros técnicos que no se divulgaron.
Conclusión: almacenar energía no consiste únicamente en instalar baterías. La operación depende de la relación entre MW, MWh, controles y pérdidas; la seguridad, de barreras verificables y preparación para condiciones anormales.
ANEEL — consultas para leilões de armazenamento, 28/07/2026 →
Turbinas de gas y generación local →
Abrir laboratorio independiente →
Descargar kit didáctico con figuras y créditos →
Preguntas frecuentes
¿1,25 MW significa una autonomía de 1,25 horas?
No. Los MW son potencia; la autonomía requiere conocer los MWh utilizables.
¿El sistema de Statkraft tiene 2,5 MWh?
Ese valor no consta en el comunicado utilizado; es un ejemplo hipotético.
¿Cualquier calentamiento implica fuga térmica?
No. La fuga térmica es un fenómeno de reacciones autossostenidas, distinto de las pérdidas térmicas normales.
¿La UL 9540A garantiza que un sistema no se incendiará?
No. Es un método de ensayo que aporta evidencia para analizar los peligros, dentro de límites específicos.
¿Se puede aplicar un procedimiento genérico de extinción a cualquier BESS?
No. La respuesta debe basarse en el sistema real, el plan de emergencia y las autoridades competentes.
¿Qué es un BESS y cómo funciona?
Es un sistema integrado con baterías, conversión de potencia, gestión, protección y auxiliares. El EMS coordina los flujos, el PCS convierte potencia eléctrica y el BMS supervisa límites de celdas y módulos.
¿Cuántas horas dura un BESS de 1,25 MW?
La potencia por sí sola no permite saberlo. Con 2,5 MWh útiles en la misma frontera, el ejemplo idealizado dura dos horas a 1,25 MW. Los 2,5 MWh no son datos divulgados del proyecto Statkraft.
¿Qué causa la fuga térmica en baterías industriales?
Defectos internos, abuso eléctrico, daño físico o sobrecalentamiento pueden iniciar reacciones exotérmicas autosostenidas en ciertas condiciones. La susceptibilidad y las consecuencias dependen de química, estado de carga y diseño.
¿Qué capas protegen un BESS?
Incluyen selección y diseño, BMS y protección eléctrica, control térmico, detección, mitigación de propagación, gestión de gases, mantenimiento y emergencia. La combinación debe validarse para el sistema real.
¿Cuál es el objetivo del ensayo UL 9540A?
Aportar evidencia experimental sobre comportamiento asociado a fuga térmica y propagación de incendio en la configuración ensayada. Deben identificarse edición y alcance del informe; no garantiza riesgo cero.
¿La autorización de ANEEL significa operación comercial de Statkraft?
El comunicado del 2 de octubre de 2026 trata del inicio de operación en pruebas. Ese documento por sí solo no confirma operación comercial plena.
