Aprende a dimensionar intercambiadores de calor con LMTD y efectividad–NTU. Explora ejercicios resueltos, gráficos y un simulador interactivo.
¿Puede el agua fría salir más caliente que la salida caliente?
Sí. En un intercambiador de calor en contracorriente, el agua fría puede salir a una temperatura superior a la salida del agua caliente. La aparente paradoja desaparece cuando identificamos dónde está cada salida: se encuentran en extremos opuestos. La dirección de la transferencia depende de las temperaturas de los fluidos en el mismo punto físico, no de comparar dos sensores distantes.
Veremos esta diferencia y responderemos a dos preguntas de ingeniería. Si conocemos área, caudales y entradas, ¿cuánto calor transfiere un equipo? Si establecemos una temperatura de salida, ¿cuánta área necesitamos? El método efectividad–NTU responde a la primera; la diferencia de temperatura media logarítmica, LMTD, ayuda a resolver la segunda.
Esta edición profundiza en el intercambiador que aparece en las CDU del artículo sobre refrigeración líquida de centros de datos de IA. El laboratorio, sin embargo, utiliza agua industrial que entra a 80 °C y 20 °C. Son datos hipotéticos elegidos para enseñar: no representan temperaturas de servidores, un complejo real ni un equipo seleccionado en catálogo.
¿Qué es exactamente un intercambiador de calor?
En el equipo estudiado aquí, dos fluidos intercambian energía a través de una superficie que los separa. El fluido caliente calienta la pared; la energía atraviesa el material por conducción y llega al fluido frío. El movimiento de los líquidos favorece la convección a cada lado. No hay mezcla intencional entre las corrientes, aunque los fallos de integridad pueden comprometer esa separación.
Este principio aparece en la recuperación de calor industrial, el calentamiento de procesos, HVAC, sistemas de agua enfriada y refrigeración. En una CDU líquido-líquido, el intercambiador conecta térmicamente el circuito de los componentes electrónicos con el de la instalación. Otros equipos, como las torres de refrigeración, pueden implicar contacto directo y evaporación; su descripción y sus modelos son distintos del ejemplo monofásico de este artículo.
El intercambiador no crea energía ni transporta por sí solo el calor hasta su destino final. Las bombas mantienen la circulación; los controles ajustan la operación; otro equipo o uso térmico recibe la energía. Por eso, calcular el área térmica es una parte del diseño y debe coordinarse con hidráulica, materiales, integridad y mantenimiento.
Placas, carcasa y tubos: la geometría importa
Los intercambiadores de placas organizan superficies delgadas en canales alternados para los fluidos. Las corrugaciones y la distribución del flujo influyen en la convección, la pérdida de presión y la limpieza. El área puede ser compacta, y ciertas configuraciones permiten una pequeña aproximación de temperatura. La animación oficial de Alfa Laval ayuda a visualizar canales adyacentes en contracorriente; es una referencia de funcionamiento, no una confirmación de U para nuestro ejercicio.
Un conjunto de placas con juntas puede permitir apertura e inspección según el modelo. Los equipos soldados por aportación o soldados por fusión presentan otras posibilidades de mantenimiento y limitaciones. La compatibilidad entre fluido, placas y juntas, junto con la presión y la temperatura de diseño, orienta la selección. «Intercambiador de placas» no garantiza universalmente idoneidad ni limpieza sencilla.
En el intercambiador de carcasa y tubos, una corriente recorre los tubos y la otra circula por la carcasa. Los pasos, deflectores, disposición y posibilidad de extraer el haz alteran el rendimiento y el acceso. En el de doble tubo, una corriente pasa por el tubo interior y otra por el espacio anular, lo que facilita entender los flujos ideales. Las comparaciones reales deben considerar área, incrustación, espacio, coste del ciclo de vida y caída de presión admisible.
Alfa Laval — How gasketed plate heat exchangers work (official animation) →
Balance de energía: calor cedido y calor recibido
Adoptamos régimen permanente, agua líquida, calor específico constante, ausencia de trabajo en el intercambiador y pérdidas térmicas externas despreciables. En estas condiciones, la potencia cedida por la corriente caliente es igual a la recibida por la fría: Q̇ = ṁ_h c_p,h (T_h,in − T_h,out) = ṁ_c c_p,c (T_c,out − T_c,in). La unidad de Q̇ es W; representa energía por unidad de tiempo, no una cantidad acumulada de calor.
La tasa de capacidad térmica es C = ṁ c_p, en W/K. Una corriente de mayor C cambia menos de temperatura al recibir o ceder la misma potencia. El calor específico c_p es una propiedad del fluido; C incluye también el caudal. Identificamos C_min y C_max para comparar corrientes sin depender de cuál sea la caliente.
Para agua con c_p = 4180 J/(kg·K), los caudales de 1,2 kg/s y 1,0 kg/s dan C_h = 5016 W/K y C_c = 4180 W/K. La capacidad mínima es la fría, y C_r = C_min/C_max = 0,83333. Una diferencia de temperatura de 1 K tiene la misma magnitud que 1 °C; en los balances usamos diferencias en K y temperaturas terminales en °C.
| Magnitud | Unidad | Interpretación |
|---|---|---|
| Q̇ | W o kW | Potencia térmica transferida |
| ṁ | kg/s | Caudal másico |
| c_p | J/(kg·K) | Calor específico |
| C = ṁ c_p | W/K | Tasa de capacidad térmica de la corriente |
| U | W/(m²·K) | Coeficiente global en la base de área adoptada |
| A | m² | Área efectiva compatible con U |
| ε y NTU | Adimensionales | Efectividad y tamaño térmico relativo |
| LMTD | K | Media logarítmica de las diferencias terminales |
Contracorriente y corrientes paralelas
En corrientes paralelas, ambos fluidos entran por el mismo extremo y avanzan en el mismo sentido. El gradiente es grande en la entrada y disminuye conforme convergen las temperaturas. Las salidas están una junto a otra: en un intercambiador simple, monofásico y sin fuentes externas, la corriente fría no puede superar a la caliente en ese extremo.
En contracorriente, los fluidos entran por extremos opuestos. Donde sale la corriente fría, entra la caliente; donde sale la caliente, entra la fría. Esto puede mantener una fuerza impulsora útil a lo largo de la superficie y permitir mayor recuperación térmica con la misma área y las demás hipótesis iguales.
No basta con decir que la contracorriente es «más eficiente». La comparación térmica requiere las mismas capacidades, U y área, y no evalúa automáticamente consumo de bombeo ni coste. Los pasos y canales de un equipo real también pueden diferir de una contracorriente ideal. El beneficio térmico no elimina la necesidad de integridad mecánica y compatibilidad hidráulica.
LMTD: ¿por qué debe ser logarítmica la media?
La diferencia de temperatura entre las corrientes varía a lo largo del intercambiador. Un metro cuadrado próximo a un gradiente grande no transfiere la misma potencia que otro próximo a una aproximación pequeña para el mismo U. Bajo las hipótesis del modelo, integrar el balance proporciona ΔT_lm = (ΔT_1 − ΔT_2)/ln(ΔT_1/ΔT_2). Utilizar la media aritmética en lugar de esta relación produce otro resultado.
En contracorriente, comparamos los terminales que realmente ocupan el mismo extremo: ΔT_1 = T_h,in − T_c,out y ΔT_2 = T_h,out − T_c,in. En paralelo: ΔT_1 = T_h,in − T_c,in y ΔT_2 = T_h,out − T_c,out. La numeración de los extremos puede invertirse sin alterar la media, siempre que cada comparación local sea correcta.
La relación de área es Q̇ = U A F ΔT_lm. Para las disposiciones ideales puras de este laboratorio, F = 1. En múltiples pasos, flujo cruzado y configuraciones de carcasa y tubos, debe utilizarse un factor apropiado o relaciones específicas de la topología. F = 1 no es una hipótesis universal para cualquier intercambiador.
Las dos diferencias terminales deben ser positivas en el cálculo presentado. Cuando son iguales o muy próximas, la expresión directa tiende a 0/0; su límite es el propio valor de la diferencia. Una calculadora debe tratar este caso continuo, en lugar de rechazar una condición físicamente posible o mostrar un resultado indefinido.
MIT OpenCourseWare — Introduction to Engineering Heat Transfer, section 8 →
Efectividad–NTU: cuando todavía no conocemos las salidas
Si conocemos entradas, caudales, U y área, debemos predecir las salidas. Primero calculamos Q̇_max = C_min (T_h,in − T_c,in). Este es el límite térmico de referencia del modelo, no la carga garantizada por un equipo. La efectividad ε = Q̇/Q̇_max indica qué fracción de ese potencial se aprovecha.
El número de unidades de transferencia es NTU = U A/C_min, adimensional. Relaciona la capacidad de transferencia de la superficie con la capacidad de la corriente limitante. Aumentar área o U eleva NTU con C_min constante; el calor transferido crece con rendimientos progresivamente menores. El comportamiento depende también de C_r y de la disposición.

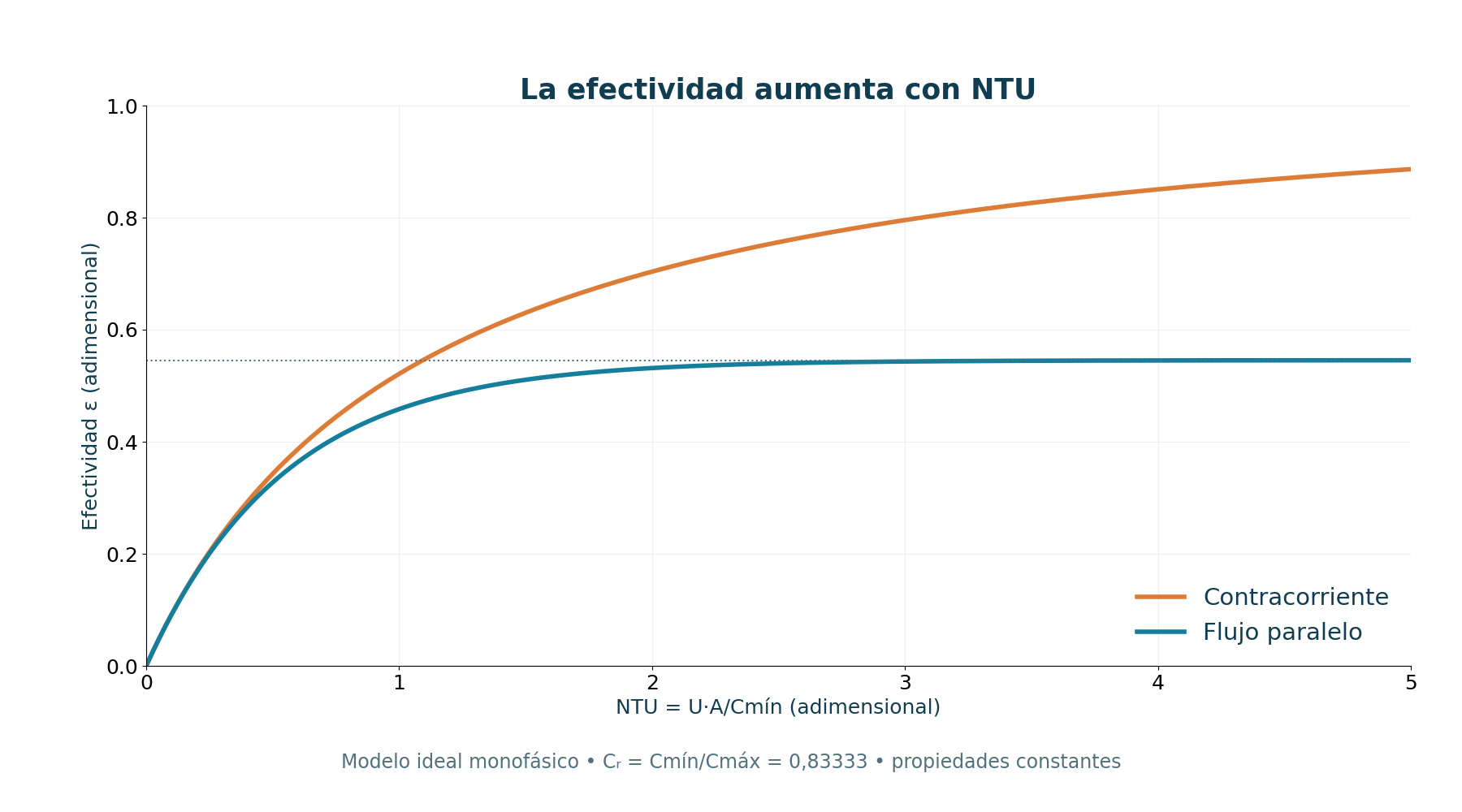

Para paralelo ideal: ε = [1 − exp(−NTU(1 + C_r))]/(1 + C_r). Para contracorriente con C_r ≠ 1: ε = [1 − exp(−NTU(1 − C_r))]/[1 − C_r exp(−NTU(1 − C_r))]. Cuando C_r = 1, usamos el límite ε = NTU/(1 + NTU). Después, Q̇ = ε Q̇_max, T_h,out = T_h,in − Q̇/C_h y T_c,out = T_c,in + Q̇/C_c.
Estas relaciones describen las dos disposiciones ideales monofásicas elegidas. No deben trasladarse indiscriminadamente a evaporadores, condensadores, múltiples pasos u otras geometrías. Para el mismo modelo válido, LMTD y NTU deben coincidir; esta coincidencia es una comprobación matemática, no la validación de un proyecto ejecutivo.
NPTEL — Heat Exchangers, Lecture 36: effectiveness and NTU →
Ejercicio 1: ¿qué sucede en un intercambiador de 9 m²?
Considera agua caliente que entra a 80 °C, agua fría a 20 °C, caudales de 1,2 y 1,0 kg/s, respectivamente, y c_p = 4180 J/(kg·K) para ambas. Adoptamos U = 850 W/(m²·K) y área efectiva A = 9,0 m². U es una premisa editorial constante; no se midió ni se obtuvo del catálogo de un producto.
Con C_min = 4180 W/K y C_r = 0,83333, tenemos NTU = 850 × 9/4180 = 1,83014. El máximo de referencia es Q̇_max = 4180 × (80 − 20) = 250800 W = 250,8 kW. Aplicando las relaciones de cada disposición, obtenemos los resultados siguientes.
La contracorriente transfiere 170,93 kW, frente a 132,03 kW del paralelo: alrededor de un 29,5% más en este escenario de igual área e igual U. Es una comparación de la potencia térmica transferida, no una reducción porcentual del consumo eléctrico. Las cargas del lado caliente y del frío deben equilibrarse antes de interpretar la eficiencia.
| Resultado | Contracorriente | Paralelo |
|---|---|---|
| C_h / C_c | 5016 / 4180 W/K | 5016 / 4180 W/K |
| C_r | 0,83333 | 0,83333 |
| NTU | 1,83014 | 1,83014 |
| Q̇_max | 250,80 kW | 250,80 kW |
| ε | 0,68152 | 0,52642 |
| Q̇ | 170,93 kW | 132,03 kW |
| T_h,out | 45,92 °C | 53,68 °C |
| T_c,out | 60,89 °C | 51,59 °C |
| LMTD | 22,34 K | 17,26 K |
| U A LMTD | 170,93 kW | 132,03 kW |
La salida fría a 60,89 °C no viola la termodinámica
En el extremo donde la fría sale a 60,89 °C, la caliente entra a 80 °C: el gradiente local es 19,11 K. En el otro extremo, la caliente sale a 45,92 °C y la fría entra a 20 °C: el gradiente es 25,92 K. Los fluidos mantienen el orden caliente–frío en cada punto, aunque las temperaturas de salida, medidas en lugares distintos, parezcan invertidas.
La comprobación energética de la contracorriente es 5016 × (80 − 45,923847) ≈ 170926 W y 4180 × (60,891384 − 20) ≈ 170926 W. Con diferencias terminales sin redondear, LMTD = 22,343266 K y 850 × 9 × 22,343266 ≈ 170926 W. En paralelo, LMTD = 17,258256 K reproduce 132026 W. Las pequeñas desviaciones al repetir las cuentas con solo dos decimales se deben al redondeo.
La fuerza impulsora positiva debe existir a lo largo del recorrido, no solo en los números destacados. El gráfico de temperaturas y las flechas ayudan a evitar la interpretación de que el frío «superó al caliente» en el mismo lugar. Esta lectura espacial es tan importante como sustituir correctamente los valores en las fórmulas.
Ejercicio 2: ¿qué área calienta el agua hasta 55 °C?
Ahora conservamos entradas, caudales, c_p y U, pero especificamos T_c,out = 55 °C en contracorriente. La potencia necesaria es Q̇ = 1,0 × 4180 × (55 − 20) = 146300 W. Por el lado caliente, T_h,out = 80 − 146300/5016 = 50,83333 °C. El balance determina esta salida; no podemos elegir ambas salidas de forma independiente.
Las diferencias correctas son ΔT_1 = 80 − 55 = 25 K y ΔT_2 = 50,83333 − 20 = 30,83333 K. La media logarítmica es 27,814794 K. Con F = 1, A = 146300/(850 × 27,814794) = 6,187989 m², o 6,19 m². Esta es el área térmica ideal del modelo, sin margen, geometría ni selección de catálogo.
Al reintroducir el área sin redondear en el método NTU, obtenemos NTU = 1,258323, ε = 0,583333 y salida fría a 55,00 °C. Así, ambos métodos describen la misma condición. Introducir 6,19 m² produce una salida ligeramente distinta porque el área se redondeó. Conserva la precisión interna y redondea solo la presentación.
El objetivo es inviable en paralelo simple con estas entradas y capacidades: la salida caliente calculada sería 50,83 °C, por debajo de la fría a 55 °C en el mismo extremo. El límite asintótico de ambas salidas es aproximadamente 52,73 °C. Ningún área finita de este modelo paralelo alcanza 55 °C; el error no se resuelve aumentando A.
| Etapa | Resultado |
|---|---|
| Q̇ requerida | 146,30 kW |
| T_h,out por el balance | 50,83333 °C |
| ΔT_1 / ΔT_2 | 25,00000 / 30,83333 K |
| LMTD | 27,81479 K |
| Área sin redondear | 6,187989 m² |
| Área presentada | 6,19 m² |
| ε por comprobación NTU | 0,583333 |
| T_c,out por comprobación | 55,00 °C |
Coeficiente global U: resistencias y base de área
El calor encuentra resistencias en serie: película convectiva caliente, pared, posibles depósitos y película convectiva fría. En una representación plana simplificada y con la misma base de área, 1/U puede escribirse como 1/h_h + R_f,h + δ/k + R_f,c + 1/h_c. Las resistencias de incrustación se expresan en m²·K/W en esta formulación. Sin compatibilidad de base, sumar estos términos no define el U utilizado en la ecuación.
En tubos, las áreas interior y exterior difieren, y la conducción por la pared cilíndrica incluye la geometría. Debe identificarse U referido al área interior o exterior y convertir las resistencias de manera coherente. En placas, las corrugaciones, los canales y la distribución de caudales intervienen en las correlaciones y en la selección del fabricante.
U también depende de velocidades, viscosidad, propiedades, temperaturas y estado de limpieza. Mantenerlo en 850 W/(m²·K) hace transparente la comparación didáctica, pero no predice su evolución real. Reducir U en el simulador es un análisis de sensibilidad; no convierte el resultado en una estimación de fouling de un equipo específico.
NPTEL — Lecture 34: overall coefficient and area reference →
¿Más área significa que la bomba trabaja más?
No existe una relación universal entre área térmica y potencia de bomba. Añadir placas puede crear más canales en paralelo, cambiar longitud, sección, velocidad o distribución. Según la configuración, la caída de presión puede disminuir o aumentar. El gráfico Q̇ frente a A mantiene U y caudales fijos; no es una curva hidráulica.
Para estimar bombeo, necesitamos caudal volumétrico, diferencia total de presión y eficiencia: P_el ≈ Δp V̇/η_global. U y A no proporcionan esos datos. La selección final considera límites de pérdida de presión a ambos lados, materiales, juntas, presión y temperatura de diseño, accesibilidad y, cuando corresponda al sistema de bombeo, condiciones de cavitación.
Un equipo térmicamente suficiente puede ser inadecuado por corrosión, incompatibilidad, presión o mantenimiento. El área calculada tampoco establece espesor de pared, resistencia de conexiones, soporte ni integridad. La ingeniería térmica y la mecánica deben llegar a la misma solución operativa.
DOE — Industrial Steam System Heat-Transfer Solutions — DOE/GO-102003-1738 →
Incrustación, calidad del agua y mantenimiento
Los depósitos pueden añadir resistencia térmica y reducir el paso del flujo. La consecuencia puede ser menor intercambio de calor, mayor caída de presión o alteración de la distribución entre canales. DOE relaciona fouling con la eficiencia y el coste del ciclo de vida de los equipos y trata la filtración de corriente lateral como una opción en determinados sistemas de torres de refrigeración.
Esto no significa que una tecnología de torre deba aplicarse automáticamente a una CDU. La calidad del fluido, los materiales, el circuito abierto o cerrado, el tratamiento y las recomendaciones del proveedor cambian el problema. Los factores de incrustación adoptados para la selección deben tener fuente y justificación; no añadimos un valor ficticio de R_f al ejercicio.
La limpieza in situ, o CIP, es una posibilidad de mantenimiento en configuraciones adecuadas, con procedimiento y condiciones definidos. Aquí se presenta como concepto. Las tendencias de temperaturas, presión diferencial y caudales ayudan a seguir el desempeño, pero una caída de U inferida de forma aislada no diagnostica la causa. Instrumentación, balance y condiciones de operación deben examinarse conjuntamente.
¿Cómo se conecta esto con las CDU de los centros de datos de IA?
En una CDU líquido-líquido, el intercambiador transfiere energía entre circuitos separados. Los lados pueden tener fluidos, caudales y requisitos de calidad distintos, además de límites de temperatura y presión. La aproximación térmica posible depende de U, área, capacidades y condiciones operativas; no debe confundirse con el aumento de temperatura de una única corriente.
El artículo anterior sigue cold plates, colectores, bombeo y rechazo térmico. Este laboratorio profundiza en una parte del recorrido. El agua a 80 °C y 20 °C no especifica el proyecto de Mumbai ni otro centro de datos comercial. Continuidad operativa, control, fugas, filtración, sensores y contingencias siguen siendo cuestiones del sistema completo.
Experimento interactivo: observa cómo coinciden los métodos
Modifica área, U, ambos caudales y temperaturas de entrada, y elige paralelo o contracorriente. El laboratorio muestra potencia, efectividad, NTU, salidas y LMTD; la curva compara ambas disposiciones con las demás entradas constantes. La tabla equivalente permite leer los valores sin depender de colores ni del gráfico.
Prueba tres experiencias: restablece los 9 m² y compara las disposiciones; utiliza el área calculada de 6,187989 m² y busca 55 °C en la salida fría; iguala los caudales para obtener C_r = 1 y observar la continuidad de la relación de contracorriente. Los campos numéricos permiten valores entre los pasos de los deslizadores. Las entradas fuera del dominio del laboratorio no generan resultados.
Los cálculos se ejecutan en el navegador sin enviar tus entradas a una instalación. El HTML independiente tiene selector PT/EN/ES, y Python reproduce las ecuaciones sin bibliotecas externas. El paquete incluye figuras y un CSV de escenarios. Sin JavaScript, los ejercicios y las figuras siguen disponibles; los controles no actualizan la predicción.
¿Qué intercambiador transfiere más calor?
Cambie las hipótesis; los cálculos se ejecutan en el navegador sin enviar valores a sistemas externos.
Modelo didáctico monofásico de agua en régimen permanente, con calor específico constante (4.180 J/kg·K), U constante, sin pérdidas externas, caída de presión, incrustación, cambio de fase o geometría real. No sustituye un diseño ejecutivo.
- Potencia térmica (kW)
- 170,926
- Efectividad (ε)
- 0,68152
- Número de unidades NTU
- 1,83014
- Salida del fluido caliente (°C)
- 45,924
- Salida del fluido frío (°C)
- 60,891
- Diferencia media logarítmica (K)
- 22,34327
- Comprobación U A LMTD (kW)
- 170,926
C_h = 5016,0 W/K; C_c = 4180,0 W/K; C_r = 0,83333; Q̇_max = 250,800 kW.

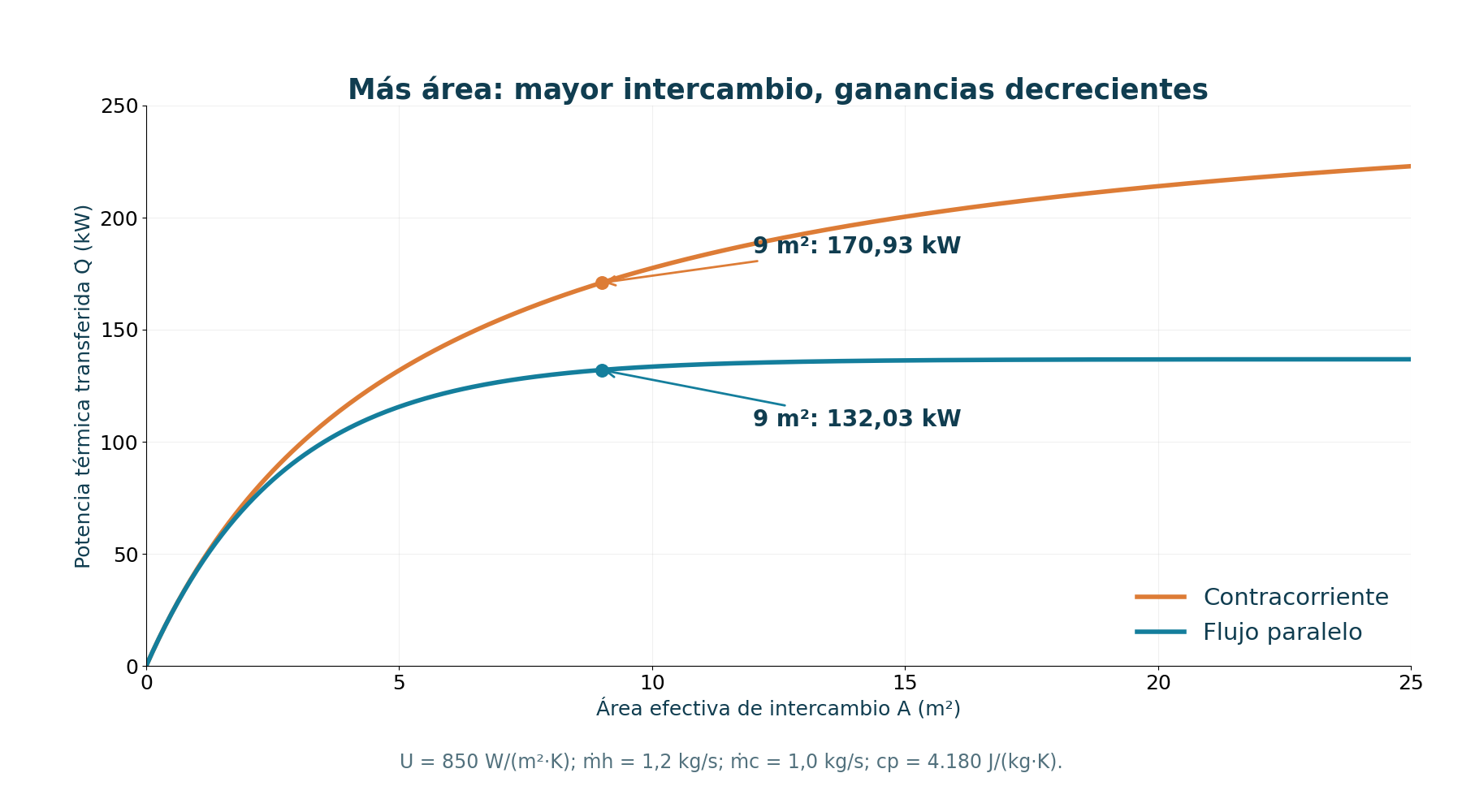

Tabla equivalente de la curva
| A (m²) | Contracorriente (kW) | Flujo paralelo (kW) |
|---|---|---|
| 0,000 | 0,000 | 0,000 |
| 3,000 | 98,072 | 92,094 |
| 6,188 | 146,300 | 123,179 |
| 9,000 | 170,926 | 132,026 |
| 15,000 | 200,393 | 136,290 |
| 20,000 | 214,013 | 136,721 |
Las salidas paralelas redondeadas pueden parecer iguales cerca del límite. LMTD conserva la diferencia terminal analítica para evitar cancelación numérica.
C = ṁ c_p; NTU = U A/C_min; Q̇ = ε C_min (T_h,in − T_c,in); Q̇ = U A LMTD; c_p = 4180 J/(kg·K).
F = 1 solo para las disposiciones ideales de este modelo. Los intervalos son límites didácticos, no de un producto. El modelo no determina potencia de bombeo, presión de diseño ni selección de equipos.
Abrir el simulador independiente PT/EN/ES →
Descargar el modelo reproducible en Python →
Dos métodos, una única termodinámica
LMTD ayuda a descubrir el área para una condición de salida deseada y físicamente posible. Efectividad–NTU ayuda a predecir el desempeño cuando se conocen entradas, capacidades y superficie. El balance energético conecta los métodos e impide elegir temperaturas de salida sin coherencia.
En los ejemplos, la contracorriente explica la salida fría superior a la caliente, y los resultados de NTU coinciden con U A LMTD. Esta verificación fortalece la comprensión, pero no sustituye catálogo, análisis hidráulico ni diseño térmico y mecánico final. En un intercambiador de calor, la geometría aproxima los fluidos; las ecuaciones revelan cuánta energía puede realmente atravesar esa frontera.
Preguntas frecuentes
¿Qué es un intercambiador de calor y cómo funciona?
Es un equipo que transfiere energía entre corrientes a temperaturas distintas. En los modelos de este artículo, los fluidos están separados por una pared: la convección a cada lado y la conducción por el material forman el camino térmico. El calor recibido por una corriente corresponde al cedido por la otra bajo las hipótesis de régimen permanente y pérdidas externas despreciables. Los equipos de contacto directo o con cambio de fase requieren descripción y análisis apropiados.
¿Cómo se calcula el área de un intercambiador de calor?
Primero determina la potencia necesaria mediante el balance energético y comprueba que las temperaturas deseadas sean físicamente compatibles. Después calcula las diferencias terminales de la disposición y la LMTD. Con U en la misma base de área, utiliza A = Q̇/(U F LMTD). F = 1 vale para las dos disposiciones ideales puras presentadas. El área resultante es térmica; no define geometría, presión de diseño ni selección final del equipo.
¿Cuál es la diferencia entre LMTD y NTU?
LMTD trabaja con diferencias terminales conocidas y ayuda a dimensionar la superficie para una condición deseada. Efectividad–NTU utiliza entradas, capacidades térmicas y U A para predecir la potencia y las temperaturas de salida. Ambos métodos deben coincidir cuando describen la misma topología y las mismas hipótesis. Las divergencias pueden revelar pares de temperaturas incorrectos, unidades incompatibles, redondeo excesivo o una relación de efectividad inadecuada para el equipo.
¿Puede el fluido frío salir más caliente que la salida caliente?
Sí, en condiciones apropiadas de contracorriente. En el ejercicio de 9 m², la fría sale a 60,89 °C y la caliente a 45,92 °C, en extremos opuestos. Donde sale la fría, la caliente entra a 80 °C; en el otro extremo, la fría entra a 20 °C. El orden local sigue siendo compatible con la transferencia del caliente al frío. Esta inversión entre salidas no es posible en el paralelo simple del ejemplo.
¿Qué es la efectividad térmica?
La efectividad es ε = Q̇/Q̇_max, con Q̇_max = C_min(T_h,in − T_c,in) en el modelo presentado. Compara la potencia transferida con el potencial limitado por las entradas y la menor tasa de capacidad térmica. Es adimensional y depende de NTU, relación de capacidades y disposición. No es COP, rendimiento eléctrico ni indicador de consumo de bomba; una mayor efectividad puede ir acompañada de otras exigencias de diseño.
¿Qué reduce el desempeño de un intercambiador de calor?
La incrustación, los cambios de caudal, propiedades distintas de las previstas, distribución desigual y condiciones de entrada pueden alterar el desempeño. Los depósitos pueden afectar tanto a la resistencia térmica como a la hidráulica. Las comparaciones deben considerar la misma carga y condiciones operativas, en lugar de atribuir cualquier diferencia de temperatura a la suciedad. La evaluación combina balance, temperaturas, caudales y presiones, con mantenimiento y calidad del fluido compatibles con el equipo.
¿Cuál es la ventaja de un intercambiador de placas?
La construcción en placas puede reunir gran área en un volumen compacto y permitir buenas aproximaciones de temperatura. Algunos modelos con juntas permiten apertura para inspección y limpieza; los modelos soldados por aportación o por fusión tienen otras características. La elección depende de fluidos, materiales, presión, temperatura, mantenimiento y pérdida de presión admisible. La animación del fabricante ilustra el funcionamiento, pero no proporciona el U adoptado en nuestro ejemplo ni elimina la selección técnica.
¿LMTD sirve para evaporadores y condensadores?
El concepto de fuerza impulsora térmica sigue siendo útil, pero el análisis debe reflejar el cambio de fase, las propiedades y las condiciones reales. No debe aplicarse el balance monofásico ṁ c_p ΔT ni las relaciones de efectividad de este laboratorio indiscriminadamente a condensación y evaporación. Según el caso, deben utilizarse entalpías, relaciones específicas y subdivisiones por régimen. También debe comprobarse la topología y la validez del factor de corrección.
