Aprenda a dimensionar trocadores de calor com LMTD e efetividade–NTU. Veja exercícios resolvidos, gráficos e simulador interativo.
A água fria pode sair mais quente que a saída quente?
Sim. Em um trocador de calor em contracorrente, a água fria pode sair a uma temperatura superior à saída da água quente. O aparente paradoxo desaparece quando identificamos onde cada saída está: elas ficam em extremidades opostas. A direção da transferência depende das temperaturas dos fluidos no mesmo ponto físico, e não da comparação entre dois sensores distantes.
Vamos acompanhar essa diferença e responder a duas perguntas de Engenharia. Se conhecemos área, vazões e entradas, quanto calor um equipamento transfere? Se estabelecemos uma temperatura de saída, quanta área precisamos? O método efetividade–NTU responde à primeira; a diferença média logarítmica de temperatura, LMTD, ajuda a resolver a segunda.
Esta edição aprofunda o trocador que aparece nas CDUs do artigo sobre resfriamento líquido de data centers de IA. O laboratório, porém, usa água industrial entrando a 80 °C e 20 °C. São dados hipotéticos escolhidos para ensinar: não representam temperaturas de servidores, de um empreendimento real ou de um equipamento selecionado em catálogo.
O que é um trocador de calor, afinal?
No equipamento estudado aqui, dois fluidos trocam energia através de uma superfície que os separa. O fluido quente aquece a parede; a energia atravessa o material por condução e chega ao fluido frio. O movimento dos líquidos favorece a convecção de cada lado. Não há mistura intencional entre as correntes, embora falhas de integridade possam comprometer essa separação.
Esse princípio aparece na recuperação de calor industrial, no aquecimento de processos, em HVAC, sistemas de água gelada e refrigeração. Em uma CDU líquido-líquido, o trocador conecta termicamente o circuito dos componentes eletrônicos ao circuito da instalação. Outros equipamentos, como torres de resfriamento, podem envolver contato direto e evaporação; sua descrição e seus modelos são diferentes do exemplo monofásico deste artigo.
O trocador não cria energia nem transporta sozinho o calor até o destino final. Bombas mantêm a circulação; controles ajustam a operação; outro equipamento ou uso térmico recebe a energia. Por isso, calcular a área térmica é uma parte do projeto, e precisa conversar com hidráulica, materiais, integridade e manutenção.
Placas, casco e tubos: a geometria importa
Trocadores de placas organizam superfícies finas em canais alternados para os fluidos. Corrugações e distribuição de escoamento influenciam convecção, perda de pressão e limpeza. A área pode ser compacta, e certas configurações permitem pequena aproximação de temperatura. A animação oficial da Alfa Laval ajuda a visualizar canais adjacentes em contracorrente; ela é referência de funcionamento, não confirmação de U para nosso exercício.
Um conjunto de placas com juntas pode permitir abertura e inspeção, conforme o modelo. Equipamentos brasados ou soldados têm outras possibilidades de manutenção e limitações. A compatibilidade entre fluido, placas e juntas, a pressão e a temperatura de projeto orientam a seleção. “Trocador de placas” não é uma garantia universal de adequação ou de limpeza simples.
No casco e tubos, uma corrente percorre tubos e a outra circula no casco. Passes, chicanas, arranjo e possibilidade de retirada do feixe alteram desempenho e acesso. No duplo tubo, uma corrente passa pelo tubo interno e outra pelo espaço anular, facilitando a compreensão dos fluxos ideais. Comparações reais precisam considerar área, incrustação, espaço, custo de ciclo de vida e queda de pressão admissível.
Alfa Laval — How gasketed plate heat exchangers work (official animation) →
Balanço de energia: calor cedido e calor recebido
Adotamos regime permanente, água líquida, calor específico constante, ausência de trabalho no trocador e perdas térmicas externas desprezíveis. Nessas condições, a potência cedida pela corrente quente é igual à recebida pela fria: Q̇ = ṁ_h c_p,h (T_h,in − T_h,out) = ṁ_c c_p,c (T_c,out − T_c,in). A unidade de Q̇ é W; ela representa energia por tempo, e não uma quantidade acumulada de calor.
A taxa de capacidade térmica é C = ṁ c_p, em W/K. Uma corrente de maior C muda menos de temperatura ao receber ou ceder a mesma potência. Calor específico c_p é uma propriedade do fluido; C inclui também a vazão. Identificamos C_min e C_max para comparar as correntes sem depender de qual delas é quente.
Para água com c_p = 4180 J/(kg·K), as vazões de 1,2 kg/s e 1,0 kg/s dão C_h = 5016 W/K e C_c = 4180 W/K. A capacidade mínima é a fria, e C_r = C_min/C_max = 0,83333. Uma diferença de temperatura de 1 K tem o mesmo tamanho que 1 °C; nos balanços usamos diferenças em K e temperaturas terminais em °C.
| Grandeza | Unidade | Interpretação |
|---|---|---|
| Q̇ | W ou kW | Potência térmica transferida |
| ṁ | kg/s | Vazão mássica |
| c_p | J/(kg·K) | Calor específico |
| C = ṁ c_p | W/K | Taxa de capacidade térmica da corrente |
| U | W/(m²·K) | Coeficiente global na base de área adotada |
| A | m² | Área efetiva compatível com U |
| ε e NTU | Adimensionais | Efetividade e tamanho térmico relativo |
| LMTD | K | Média logarítmica das diferenças terminais |
Contracorrente e correntes paralelas
Em correntes paralelas, os dois fluidos entram pela mesma extremidade e avançam no mesmo sentido. O gradiente é grande na entrada e diminui à medida que as temperaturas convergem. As saídas estão lado a lado: num trocador simples, monofásico e sem fontes externas, a corrente fria não pode ultrapassar a quente nesse extremo.
Em contracorrente, os fluidos entram por extremidades opostas. Onde a corrente fria sai, a quente está entrando; onde a quente sai, a fria está entrando. Isso pode manter uma força motriz útil ao longo da superfície e permitir maior recuperação térmica com a mesma área e as demais hipóteses iguais.
Não basta dizer que contracorrente é “mais eficiente”. A comparação térmica requer as mesmas capacidades, U e área, e não avalia automaticamente consumo de bombeamento ou custo. Passes e canais de um equipamento real também podem diferir de uma contracorrente ideal. O benefício térmico não dispensa integridade mecânica e compatibilidade hidráulica.
LMTD: por que a média precisa ser logarítmica?
A diferença de temperatura entre as correntes varia ao longo do trocador. Um metro quadrado próximo a um grande gradiente não transfere a mesma potência que outro próximo a uma aproximação pequena, para o mesmo U. Sob as hipóteses do modelo, a integração do balanço fornece ΔT_lm = (ΔT_1 − ΔT_2)/ln(ΔT_1/ΔT_2). Usar a média aritmética no lugar dessa relação introduz outro resultado.
Em contracorrente, comparamos os terminais que realmente ocupam a mesma extremidade: ΔT_1 = T_h,in − T_c,out e ΔT_2 = T_h,out − T_c,in. Em paralelo: ΔT_1 = T_h,in − T_c,in e ΔT_2 = T_h,out − T_c,out. A numeração dos extremos pode ser invertida sem alterar a média, desde que cada comparação local esteja correta.
A relação de área é Q̇ = U A F ΔT_lm. Para os arranjos ideais puros deste laboratório, F = 1. Em múltiplos passes, fluxo cruzado e configurações de casco e tubos, é necessário usar um fator apropriado ou relações específicas da topologia. F = 1 não é uma hipótese universal para qualquer trocador.
As duas diferenças terminais devem ser positivas no cálculo apresentado. Quando são iguais ou muito próximas, a expressão direta tende a 0/0; seu limite é o próprio valor da diferença. Uma calculadora precisa tratar esse caso contínuo, em vez de rejeitar uma condição fisicamente possível ou mostrar um resultado indefinido.
MIT OpenCourseWare — Introduction to Engineering Heat Transfer, section 8 →

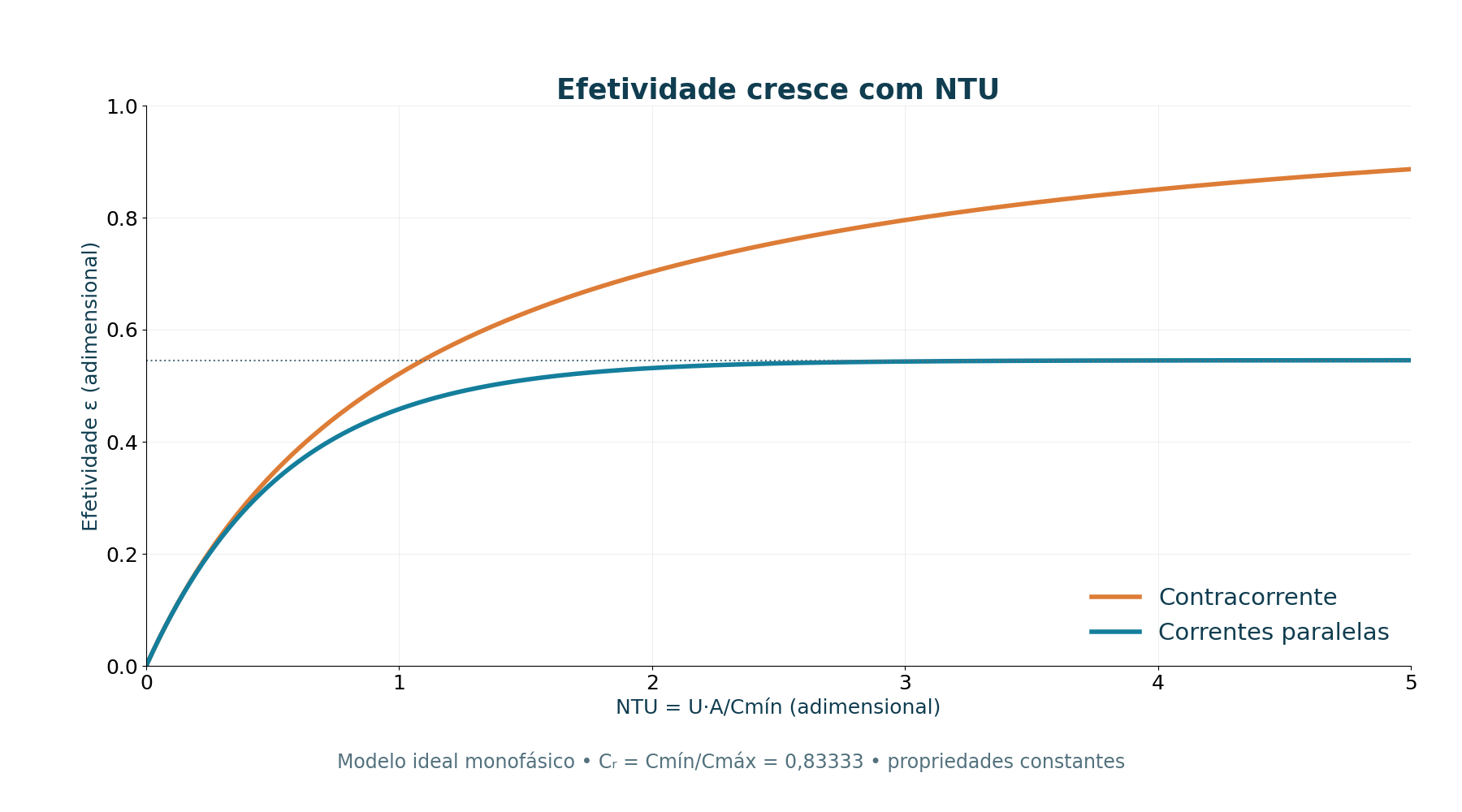

Efetividade–NTU: quando as saídas ainda são desconhecidas
Se conhecemos entradas, vazões, U e área, as saídas precisam ser previstas. Primeiro calculamos Q̇_max = C_min (T_h,in − T_c,in). Esse é o limite térmico de referência do modelo, não a carga garantida por um equipamento. A efetividade ε = Q̇/Q̇_max indica qual fração desse potencial é aproveitada.
O número de unidades de transferência é NTU = U A/C_min, adimensional. Ele relaciona a capacidade de transferência da superfície à capacidade da corrente limitante. Aumentar área ou U aumenta NTU com C_min constante; o calor transferido cresce com retornos progressivamente menores. O comportamento depende também de C_r e do arranjo.
Para paralelo ideal: ε = [1 − exp(−NTU(1 + C_r))]/(1 + C_r). Para contracorrente com C_r ≠ 1: ε = [1 − exp(−NTU(1 − C_r))]/[1 − C_r exp(−NTU(1 − C_r))]. Quando C_r = 1, usamos o limite ε = NTU/(1 + NTU). Depois, Q̇ = ε Q̇_max, T_h,out = T_h,in − Q̇/C_h e T_c,out = T_c,in + Q̇/C_c.
Essas relações descrevem os dois arranjos ideais monofásicos escolhidos. Não devem ser transferidas indiscriminadamente para evaporadores, condensadores, múltiplos passes ou outras geometrias. Para o mesmo modelo válido, LMTD e NTU precisam concordar; essa concordância é uma checagem matemática, não validação de um projeto executivo.
NPTEL — Heat Exchangers, Lecture 36: effectiveness and NTU →
Exercício 1: o que acontece em um trocador de 9 m²?
Considere água quente entrando a 80 °C, água fria a 20 °C, vazões de 1,2 e 1,0 kg/s, respectivamente, e c_p = 4180 J/(kg·K) para ambas. Adotamos U = 850 W/(m²·K) e área efetiva A = 9,0 m². U é uma premissa editorial constante; não foi medido nem obtido de catálogo para um produto.
Com C_min = 4180 W/K e C_r = 0,83333, temos NTU = 850 × 9/4180 = 1,83014. O máximo de referência é Q̇_max = 4180 × (80 − 20) = 250800 W = 250,8 kW. Aplicando as relações de cada arranjo, obtemos os resultados abaixo.
A contracorrente transfere 170,93 kW, contra 132,03 kW do paralelo: cerca de 29,5% a mais neste cenário de mesma área e mesmo U. Isso é comparação da potência térmica transferida, não redução percentual do consumo elétrico. A soma das cargas quente e fria deve fechar antes de qualquer interpretação de eficiência.
| Resultado | Contracorrente | Paralelo |
|---|---|---|
| C_h / C_c | 5016 / 4180 W/K | 5016 / 4180 W/K |
| C_r | 0,83333 | 0,83333 |
| NTU | 1,83014 | 1,83014 |
| Q̇_max | 250,80 kW | 250,80 kW |
| ε | 0,68152 | 0,52642 |
| Q̇ | 170,93 kW | 132,03 kW |
| T_h,out | 45,92 °C | 53,68 °C |
| T_c,out | 60,89 °C | 51,59 °C |
| LMTD | 22,34 K | 17,26 K |
| U A LMTD | 170,93 kW | 132,03 kW |
A saída fria a 60,89 °C não viola a Termodinâmica
Na extremidade em que a fria sai a 60,89 °C, a quente entra a 80 °C: o gradiente local é 19,11 K. Na outra extremidade, a quente sai a 45,92 °C e a fria entra a 20 °C: o gradiente é 25,92 K. Os fluidos mantêm a ordem quente–frio em cada ponto, embora as temperaturas de saída, medidas em locais diferentes, apareçam invertidas.
A checagem energética da contracorrente é 5016 × (80 − 45,923847) ≈ 170926 W e 4180 × (60,891384 − 20) ≈ 170926 W. Com diferenças terminais sem arredondamento, LMTD = 22,343266 K e 850 × 9 × 22,343266 ≈ 170926 W. Em paralelo, LMTD = 17,258256 K reproduz 132026 W. Os pequenos desvios ao refazer contas com apenas duas casas decimais decorrem do arredondamento.
A força motriz positiva precisa existir ao longo do percurso, não só nos números destacados. O gráfico de temperaturas e as setas ajudam a evitar a interpretação de que o frio “passou do quente” no mesmo lugar. Essa leitura espacial é tão importante quanto substituir corretamente os valores nas fórmulas.
Exercício 2: qual área aquece a água até 55 °C?
Agora conservamos as entradas, vazões, c_p e U, mas especificamos T_c,out = 55 °C em contracorrente. A potência necessária é Q̇ = 1,0 × 4180 × (55 − 20) = 146300 W. Pelo lado quente, T_h,out = 80 − 146300/5016 = 50,83333 °C. O balanço determina essa saída; não podemos escolher as duas saídas independentemente.
As diferenças corretas são ΔT_1 = 80 − 55 = 25 K e ΔT_2 = 50,83333 − 20 = 30,83333 K. A média logarítmica é 27,814794 K. Com F = 1, A = 146300/(850 × 27,814794) = 6,187989 m², ou 6,19 m². Essa é a área térmica ideal do modelo, sem margem, geometria ou seleção de catálogo.
Reinserindo a área não arredondada no método NTU, obtemos NTU = 1,258323, ε = 0,583333 e saída fria de 55,00 °C. Assim, os dois métodos descrevem a mesma condição. Inserir 6,19 m² produz uma saída ligeiramente diferente, porque a área foi arredondada. Preserve casas internas e arredonde apenas a apresentação.
O objetivo é inviável em paralelo simples com essas entradas e capacidades: a saída quente calculada seria 50,83 °C, abaixo da fria de 55 °C no mesmo extremo. O limite assintótico de ambas as saídas é aproximadamente 52,73 °C. Nenhuma área finita desse modelo paralelo atinge 55 °C; o erro não se resolve aumentando A.
| Etapa | Resultado |
|---|---|
| Q̇ requerida | 146,30 kW |
| T_h,out pelo balanço | 50,83333 °C |
| ΔT_1 / ΔT_2 | 25,00000 / 30,83333 K |
| LMTD | 27,81479 K |
| Área sem arredondamento | 6,187989 m² |
| Área apresentada | 6,19 m² |
| ε pela checagem NTU | 0,583333 |
| T_c,out pela checagem | 55,00 °C |
Coeficiente global U: resistências e base de área
O calor encontra resistências em série: filme convectivo quente, parede, possíveis depósitos e filme convectivo frio. Em uma representação plana simplificada e na mesma base de área, 1/U pode ser escrito como 1/h_h + R_f,h + δ/k + R_f,c + 1/h_c. As resistências de incrustação são expressas em m²·K/W nessa formulação. Sem compatibilidade de base, somar esses termos não define o U usado na equação.
Em tubos, as áreas interna e externa diferem, e a condução pela parede cilíndrica inclui a geometria. É necessário identificar U referido à área interna ou externa e converter as resistências de modo consistente. Em placas, corrugações, canais e distribuição de vazões entram nas correlações e na seleção do fabricante.
U também depende de velocidades, viscosidade, propriedades, temperaturas e estado de limpeza. Mantê-lo em 850 W/(m²·K) torna a comparação didática transparente, mas não prevê sua evolução real. Reduzir U no simulador é uma análise de sensibilidade; não transforma o resultado em estimativa de fouling de um equipamento específico.
NPTEL — Lecture 34: overall coefficient and area reference →
Mais área significa que a bomba trabalha mais?
Não existe uma relação universal entre área térmica e potência de bomba. Adicionar placas pode criar mais canais em paralelo, mudar comprimento, seção, velocidade ou distribuição. Conforme a configuração, a queda de pressão pode diminuir ou aumentar. O gráfico Q̇ × A mantém U e vazões fixos; ele não é uma curva hidráulica.
Para estimar bombeamento, precisamos de vazão volumétrica, diferença total de pressão e eficiência: P_el ≈ Δp V̇/η_global. U e A não fornecem esses dados. A seleção final considera limites de perda de pressão nos dois lados, materiais, juntas, pressão e temperatura de projeto, acessibilidade e, quando pertinente ao sistema de bombeamento, condições de cavitação.
Um equipamento termicamente suficiente pode ser inadequado por corrosão, incompatibilidade, pressão ou manutenção. A área calculada também não estabelece espessura de parede, resistência de conexões, suporte ou integridade. A Engenharia térmica e a mecânica precisam chegar à mesma solução operacional.
DOE — Industrial Steam System Heat-Transfer Solutions — DOE/GO-102003-1738 →
Incrustação, qualidade da água e manutenção
Depósitos podem acrescentar resistência térmica e reduzir a passagem de escoamento. A consequência pode ser menor troca de calor, maior queda de pressão ou alteração da distribuição entre canais. O DOE relaciona fouling à eficiência e ao custo de ciclo de vida de equipamentos e trata a filtração lateral como uma opção em determinados sistemas de torres de resfriamento.
Isso não significa que uma tecnologia de torre deva ser aplicada automaticamente a uma CDU. Qualidade do fluido, materiais, circuito aberto ou fechado, tratamento e recomendações do fornecedor mudam o problema. Fatores de incrustação adotados na seleção precisam ter fonte e justificativa; não acrescentamos um valor fictício de R_f ao exercício.
Limpeza no local, ou CIP, é uma possibilidade de manutenção em configurações adequadas, com procedimento e condições definidos. Aqui ela é apresentada como conceito. Tendências de temperaturas, pressão diferencial e vazões ajudam a acompanhar o desempenho, mas uma queda de U inferida isoladamente não diagnostica a causa. Instrumentação, balanço e condições de operação precisam ser examinados em conjunto.
Como isso se conecta às CDUs dos data centers de IA?
Em uma CDU líquido-líquido, o trocador transfere energia entre circuitos separados. Os lados podem ter fluidos, vazões e requisitos de qualidade diferentes, além de limites de temperatura e pressão. A aproximação térmica possível depende de U, área, capacidades e condições operacionais; ela não deve ser confundida com o aumento de temperatura de uma única corrente.
O artigo anterior acompanha cold plates, coletores, bombeamento e rejeição térmica. Este laboratório aprofunda uma parte desse percurso. A água a 80 °C e 20 °C não especifica o projeto de Mumbai nem outro data center comercial. Continuidade de operação, controle, vazamentos, filtragem, sensores e contingências continuam sendo questões do sistema completo.
Experimento interativo: veja os métodos concordarem
Altere área, U, duas vazões e temperaturas de entrada, e escolha paralelo ou contracorrente. O laboratório mostra potência, efetividade, NTU, saídas e LMTD; a curva compara os dois arranjos com as demais entradas constantes. A tabela equivalente permite ler os valores sem depender de cores ou do gráfico.
Teste três experiências: restaure os 9 m² e compare os arranjos; use a área calculada de 6,187989 m² e procure 55 °C na saída fria; iguale as vazões para obter C_r = 1 e observar a continuidade da relação de contracorrente. Os campos numéricos permitem valores entre os passos dos deslizadores. Entradas fora do domínio do laboratório não geram resultados.
Os cálculos rodam no navegador, sem enviar suas entradas a uma instalação. O HTML independente tem seletor PT/EN/ES, e o Python reproduz as equações sem bibliotecas externas. O pacote inclui figuras e CSV de cenários. Sem JavaScript, os exercícios e as figuras continuam disponíveis; os controles não atualizam a previsão.
Qual trocador transfere mais calor?
Altere as hipóteses; os cálculos rodam no navegador, sem enviar valores a sistemas externos.
Modelo didático monofásico em regime permanente, com água de calor específico constante (4.180 J/kg·K), U constante, sem perdas externas e sem consideração de pressão, incrustação, mudança de fase ou geometrias reais. Não é dimensionamento executivo.
- Potência transferida (kW)
- 170,926
- Efetividade (ε)
- 0,68152
- Unidades NTU
- 1,83014
- Saída do fluido quente (°C)
- 45,924
- Saída do fluido frio (°C)
- 60,891
- Diferença média logarítmica (K)
- 22,34327
- Verificação U A LMTD (kW)
- 170,926
C_h = 5.016,0 W/K; C_c = 4.180,0 W/K; C_r = 0,83333; Q̇_max = 250,800 kW.

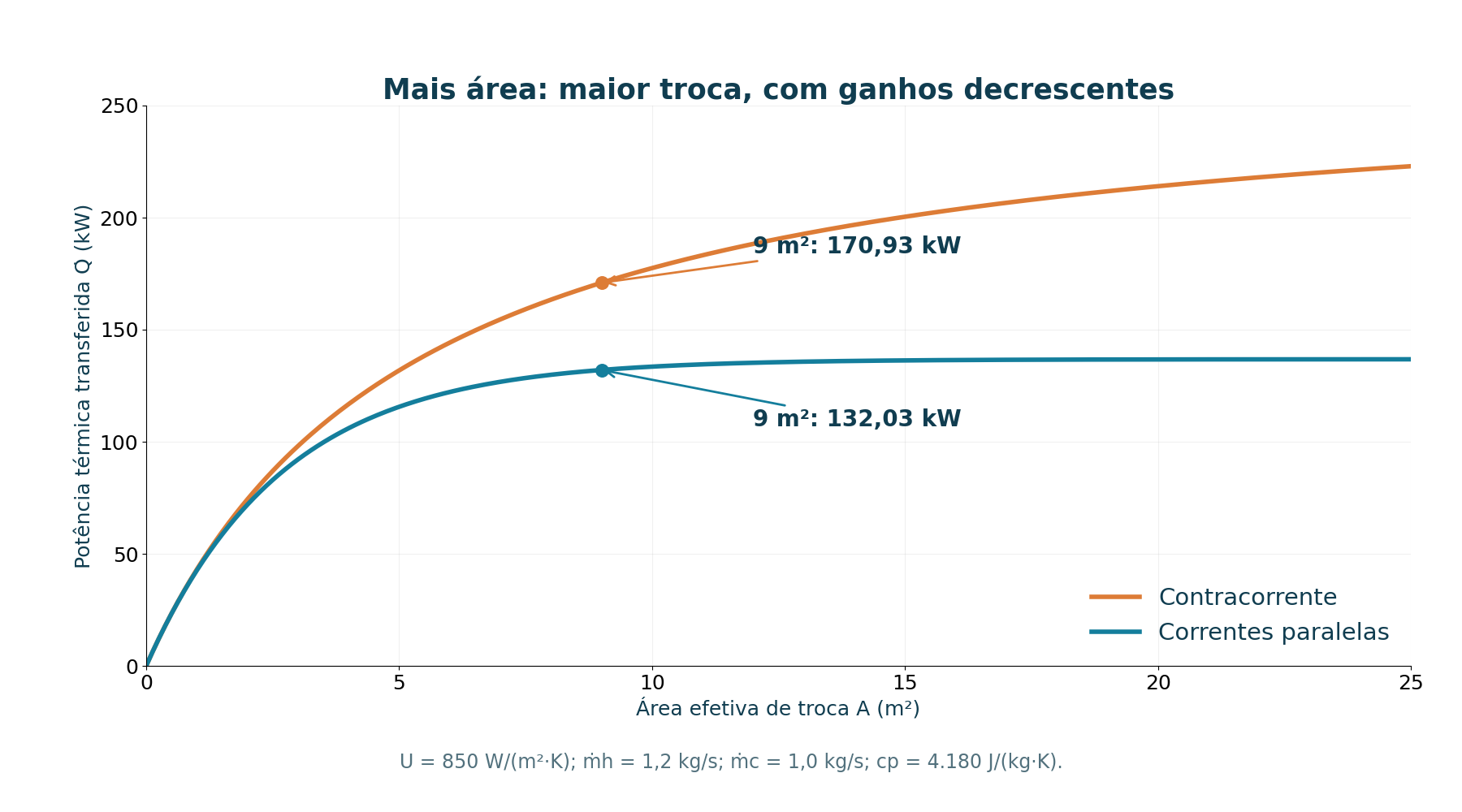

Tabela equivalente da curva
| A (m²) | Contracorrente (kW) | Correntes paralelas (kW) |
|---|---|---|
| 0,000 | 0,000 | 0,000 |
| 3,000 | 98,072 | 92,094 |
| 6,188 | 146,300 | 123,179 |
| 9,000 | 170,926 | 132,026 |
| 15,000 | 200,393 | 136,290 |
| 20,000 | 214,013 | 136,721 |
Saídas arredondadas podem parecer iguais em paralelo próximo do limite. A LMTD preserva a diferença terminal analítica, evitando cancelamento numérico.
C = ṁ c_p; NTU = U A/C_min; Q̇ = ε C_min (T_h,in − T_c,in); Q̇ = U A LMTD; c_p = 4180 J/(kg·K).
F = 1 somente para os arranjos ideais deste modelo. As faixas são limites didáticos, não de um produto. O modelo não determina consumo de bomba, pressão de projeto ou seleção de equipamento.
Abrir o simulador independente PT/EN/ES →
Baixar o modelo reproduzível em Python →
Dois métodos, uma única Termodinâmica
LMTD ajuda a descobrir área para uma condição de saída desejada e fisicamente possível. Efetividade–NTU ajuda a prever desempenho quando entradas, capacidades e superfície são conhecidas. O balanço energético conecta os métodos e impede que temperaturas de saída sejam escolhidas sem consistência.
Nos exemplos, a contracorrente explica a saída fria superior à saída quente, e os resultados de NTU fecham com U A LMTD. Essa verificação fortalece a compreensão, mas não substitui catálogo, análise hidráulica e projeto térmico e mecânico final. Em um trocador de calor, a geometria aproxima os fluidos; as equações revelam quanto da energia pode realmente atravessar essa fronteira.
Perguntas frequentes
O que é um trocador de calor e como funciona?
É um equipamento que transfere energia entre correntes com temperaturas diferentes. Nos modelos deste artigo, os fluidos ficam separados por uma parede: convecção em cada lado e condução pelo material formam o caminho térmico. O calor recebido por uma corrente corresponde ao cedido pela outra nas hipóteses de regime permanente e perdas externas desprezíveis. Equipamentos de contato direto ou com mudança de fase exigem descrição e análise apropriadas.
Como calcular a área de um trocador de calor?
Primeiro determine a potência necessária pelo balanço energético e confira se as temperaturas desejadas são fisicamente compatíveis. Em seguida, calcule as diferenças terminais do arranjo e a LMTD. Com U na mesma base de área, use A = Q̇/(U F LMTD). F = 1 vale para os dois arranjos ideais puros apresentados. A área resultante é térmica; não define geometria, pressão de projeto ou seleção final de equipamento.
Qual é a diferença entre LMTD e NTU?
LMTD trabalha com diferenças terminais conhecidas e ajuda a dimensionar a superfície para uma condição desejada. Efetividade–NTU usa entradas, capacidades térmicas e U A para prever a potência e as temperaturas de saída. Os dois métodos precisam concordar quando descrevem a mesma topologia e as mesmas hipóteses. Divergências podem revelar pares de temperaturas incorretos, unidades incompatíveis, arredondamento excessivo ou uma relação de efetividade inadequada ao equipamento.
O fluido frio pode sair mais quente que a saída quente?
Sim, em condições apropriadas de contracorrente. No exercício de 9 m², a fria sai a 60,89 °C e a quente a 45,92 °C, em extremidades opostas. Onde sai a fria, a quente entra a 80 °C; na outra ponta, a fria entra a 20 °C. A ordem local permanece compatível com a transferência do quente para o frio. Essa inversão entre saídas não é possível no paralelo simples do exemplo.
O que é efetividade térmica?
Efetividade é ε = Q̇/Q̇_max, com Q̇_max = C_min(T_h,in − T_c,in) no modelo apresentado. Ela compara a potência transferida ao potencial limitado pelas entradas e pela menor taxa de capacidade térmica. É adimensional e depende de NTU, relação de capacidades e arranjo. Não é COP, rendimento elétrico ou indicador de consumo de bomba; uma maior efetividade pode vir acompanhada de outras exigências de projeto.
O que reduz o desempenho de um trocador de calor?
Incrustação, mudanças de vazão, propriedades diferentes das previstas, distribuição desigual e condições de entrada podem alterar o desempenho. Depósitos podem afetar tanto resistência térmica quanto hidráulica. Comparações precisam considerar a mesma carga e condições operacionais, em vez de atribuir qualquer diferença de temperatura à sujeira. A avaliação combina balanço, temperaturas, vazões e pressões, com manutenção e qualidade do fluido compatíveis com o equipamento.
Qual é a vantagem de um trocador de placas?
A construção em placas pode reunir grande área em volume compacto e permitir boas aproximações de temperatura. Alguns modelos com juntas permitem abertura para inspeção e limpeza; modelos brasados e soldados têm outras características. A escolha depende de fluidos, materiais, pressão, temperatura, manutenção e perda de pressão admissível. A animação de fabricante ilustra o funcionamento, mas não fornece o U adotado no nosso exemplo nem dispensa seleção técnica.
LMTD vale para evaporadores e condensadores?
O conceito de força motriz térmica continua útil, mas a análise deve refletir a mudança de fase, propriedades e condições reais. Não se deve aplicar o balanço monofásico ṁ c_p ΔT ou as relações de efetividade deste laboratório indiscriminadamente a condensação e evaporação. Dependendo do caso, devem ser usadas entalpias, relações específicas e subdivisões por regime. Também é necessário verificar a topologia e a validade do fator de correção.
