Resfriamento líquido de data centers: como a Engenharia impede que chips de IA superaqueçam?

A IA calcula em silício — e precisa de um caminho para o calor

Em um data center, a inteligência artificial depende de cálculos que acontecem em semicondutores microscópicos e de um sistema térmico capaz de retirar o calor que eles produzem. Cold plates, bombas, coletores e trocadores de calor fazem parte dessa infraestrutura física. Um projeto divulgado em Mumbai em 12 de outubro de 2026 oferece um ponto de partida para acompanhar esse caminho.

Resfriamento líquido direto ao chip, ou direct-to-chip liquid cooling, é a retirada de calor de componentes eletrônicos por placas frias em contato térmico com eles e por um líquido que circula internamente num circuito dedicado. O sistema transporta energia até outro circuito, o ambiente ou um uso térmico compatível. Vamos seguir esse percurso e resolver um exercício hipotético de 100 kW, independente do projeto indiano.

O que foi divulgado em Mumbai — e o que os 30 MW não medem

Segundo divulgação da Vertiv reproduzida pela Express Computer e pela Webnewswire em 12/10/2026, a empresa implantou uma solução direct-to-chip de alta densidade junto à CapitaLand India Trust, no CLDC Mumbai 01, em Airoli, Navi Mumbai. O conjunto é descrito como Secondary Fluid Network, SFN, destinado a apoiar 30 MW de capacidade para computação de IA de um cliente hyperscale.

A qualificação de “primeira implantação da Índia” é uma alegação do fornecedor. A divulgação também descreve skids fabricados e testados, controle de contaminação, balanceamento e comissionamento Level 4. As páginas examinadas não fornecem uma auditoria independente nem resultados medidos de eficiência, vazão, temperatura de chip ou consumo hídrico dessa solução.

A data de divulgação não deve ser confundida com início de operação. Em comunicado de 29 de julho de 2026, a CapitaLand já informava a entrega de seu primeiro data center com refrigeração líquida, em Navi Mumbai, a um cliente hyperscale. Seu factsheet apresenta infraestrutura e possibilidades de resfriamento; não mede a carga térmica removida pela rede anunciada em outubro.

Os 30 MW são capacidade anunciada para workloads de IA. Não constituem medição de 30 MW retirados pelo circuito líquido nem potência de uma única CDU. Também não permitem calcular uma vazão de projeto sem conhecer cargas efetivas, parcela capturada pelo líquido, temperaturas, fluidos e arquitetura. O exercício a seguir utiliza dados fictícios próprios.

Vertiv deployment announcement reproduced by Express Computer →

Vertiv disclosure reproduced by Webnewswire →

CapitaLand India Trust — 1H2026 release; July handover →

CLDC Mumbai 01 — Factsheet →

Por que concentrar computação concentra calor?

A energia elétrica fornecida a CPUs, GPUs e aos demais componentes converte-se majoritariamente em calor no conjunto dos servidores. Ele precisa ser retirado continuamente para manter os componentes nas condições permitidas. A concentração de potência em pequenas áreas cria desafios de fluxo térmico, uniformidade, contato e distribuição da remoção.

O problema não se resume à temperatura do ar na sala. Há resistências térmicas entre a região que gera calor, o encapsulamento, a interface e o dispositivo de resfriamento. Uma cold plate mal integrada pode receber líquido em condições aparentemente adequadas e ainda não manter a temperatura do chip dentro do limite requerido.

Não existe aqui um teto universal de potência por rack que torne o ar inviável em todos os projetos. A arquitetura depende do equipamento e da aplicação. Mesmo em sistemas direct-to-chip, componentes que não estão atendidos por placas frias podem continuar exigindo fluxo de ar. A fração de calor capturada pelo líquido deve ser determinada para o conjunto real.

Do processador ao circuito da instalação

O caminho começa no chip, passa pela interface térmica e alcança a cold plate. Seus canais internos colocam o fluido em contato com uma superfície de transferência de calor. O líquido aquecido retorna pelos coletores, ou manifolds, até a unidade de distribuição de refrigerante, a CDU. A distribuição entre ramos precisa atender aos servidores, sem presumir vazões iguais em qualquer configuração.

O Technology Cooling System, TCS, é o circuito de tecnologia que atende os equipamentos e os conecta à CDU. O Facility Water System, FWS, é o circuito da instalação. Na arquitetura líquida-líquida ilustrada, o trocador transfere calor entre esses dois circuitos sem mistura normal dos fluidos. As exigências de qualidade e operação de um lado não devem ser transferidas automaticamente ao outro.

Mangueiras, tubos e conectores fazem parte do percurso: vedação, materiais, contaminação e condições de manutenção importam. A CDU pode reunir controle de temperaturas, vazões e pressões, bombeamento e troca térmica, conforme sua construção. Existem também soluções líquido-ar e outras arquiteturas; o nome CDU não define um único arranjo.

O calor ainda precisa deixar a infraestrutura. Dry coolers, chillers, torres ou recuperação de calor podem participar da rejeição ou do aproveitamento, conforme projeto, clima e demanda. O circuito líquido não destrói energia nem elimina essa etapa. O diagrama é genérico e não retrata os equipamentos utilizados no empreendimento de Mumbai.

CoolChip CDU — liquid-to-liquid and liquid-to-air architecture →

O que um líquido consegue transportar?

Para um fluido monofásico em regime permanente, com propriedades tratadas como constantes, usamos Q̇ = ṁ c_p ΔT. Q̇ é a taxa térmica em watts, ṁ a vazão mássica em kg/s, c_p o calor específico em J/(kg·K) e ΔT o aumento de temperatura em kelvin. Um incremento de 5 K tem a mesma magnitude de um incremento de 5 °C; isso não torna temperaturas absolutas intercambiáveis.

A vazão volumétrica é V̇ = ṁ/ρ, com densidade ρ em kg/m³. A checagem de unidades ajuda: (J/s)/(J/(kg·K) × K) resulta em kg/s. Dividir pela densidade produz m³/s. O balanço estima quanto fluido transporta uma carga definida sob essas hipóteses; não calcula a temperatura de junção do processador.

O fluido pode ser água tratada ou uma mistura compatível com o sistema. Não se deve assumir água pura em todo direct-to-chip. Composição e temperatura alteram propriedades; viscosidade também influencia o escoamento. Os dados devem ser obtidos da documentação pertinente. Neste exercício, c_p = 4.180 J/(kg·K) e ρ = 997 kg/m³ são aproximações fixas adotadas para ensino.

Maior ΔT reduz a vazão teórica — com limites

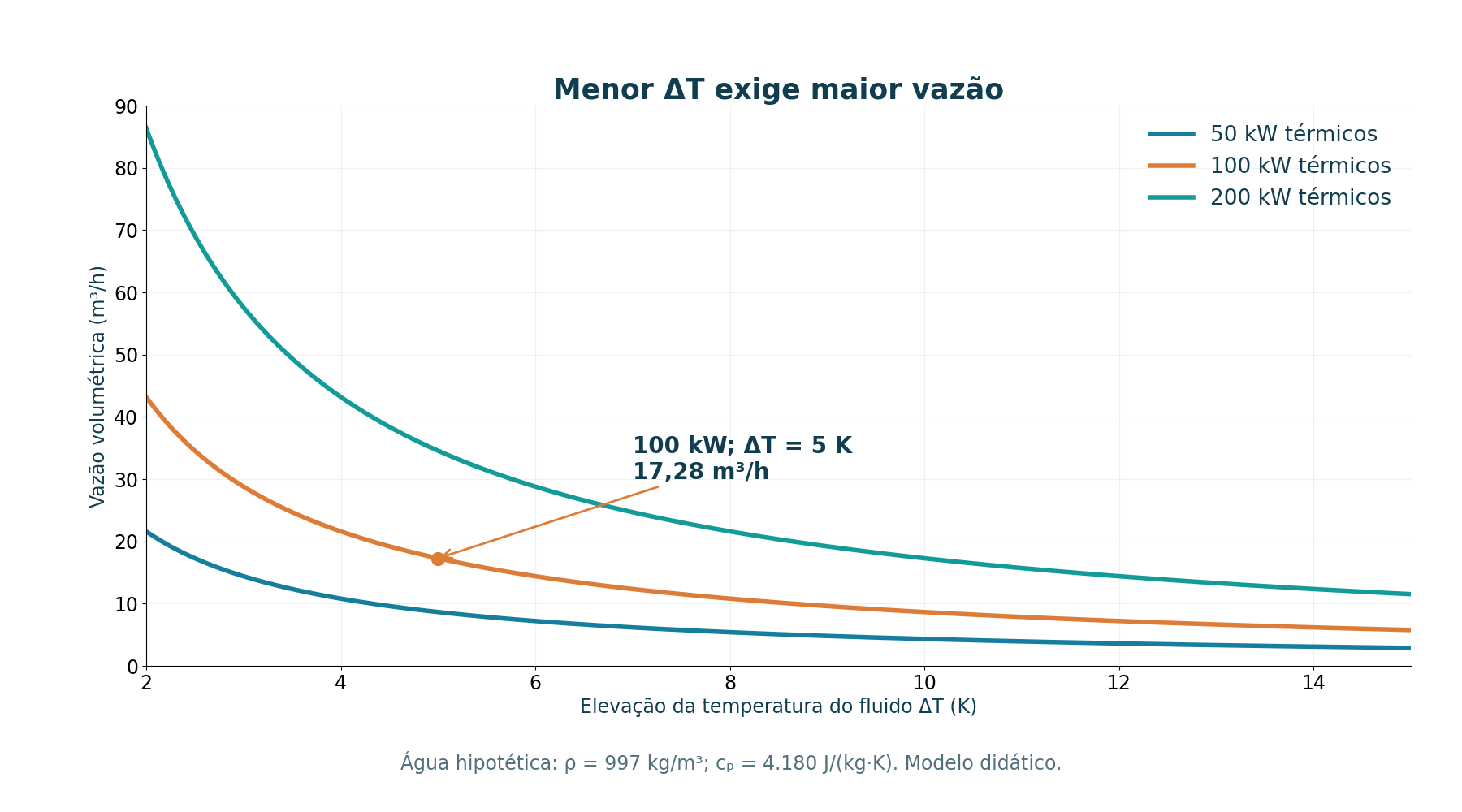

Para a mesma carga e as mesmas propriedades, a vazão calculada é inversamente proporcional a ΔT. Permitir mais aquecimento do fluido reduz a quantidade que precisa circular nesse balanço. A tabela e o gráfico mostram a relação para 100 kW e, no gráfico, também para cargas de 50 e 200 kW.

Esse resultado não demonstra que o chip tolera qualquer ΔT. Temperatura de alimentação, contato térmico, distribuição entre placas e limites do equipamento continuam determinantes. Uma vazão total correta pode esconder um ramo insuficientemente atendido. Também não se deve elevar a temperatura do fluido sem avaliar materiais, condições de operação e margem de confiabilidade.

A potência de bombeamento também entra na conta

O fluido enfrenta perdas em tubulações, filtros, válvulas, conexões, manifolds, trocadores e canais das placas. A vazão operacional depende da curva do sistema e da curva da bomba. A perda de pressão não é obtida apenas do balanço térmico, e pode mudar com a vazão, o fluido e a configuração.

Para um trecho definido, a potência hidráulica idealizada é P_hid = Δp × V̇. Com Δp em Pa e V̇ em m³/s, o resultado é W. Para estimar a parcela elétrica, P_el = P_hid/η_global, onde a eficiência agregada deve corresponder à fronteira de bombeamento considerada. Não é automaticamente apenas a eficiência hidráulica da bomba.

Adicionamos ao exemplo uma perda total hipotética de 100 kPa e eficiência global de 60%. Assim, P_hid = 100.000 × 0,0047991 ≈ 479,9 W. Dividindo por 0,60, P_el ≈ 799,8 W, ou 0,800 kW. Esse número é bombeamento estimado, não consumo de chiller nem consumo total de refrigeração.

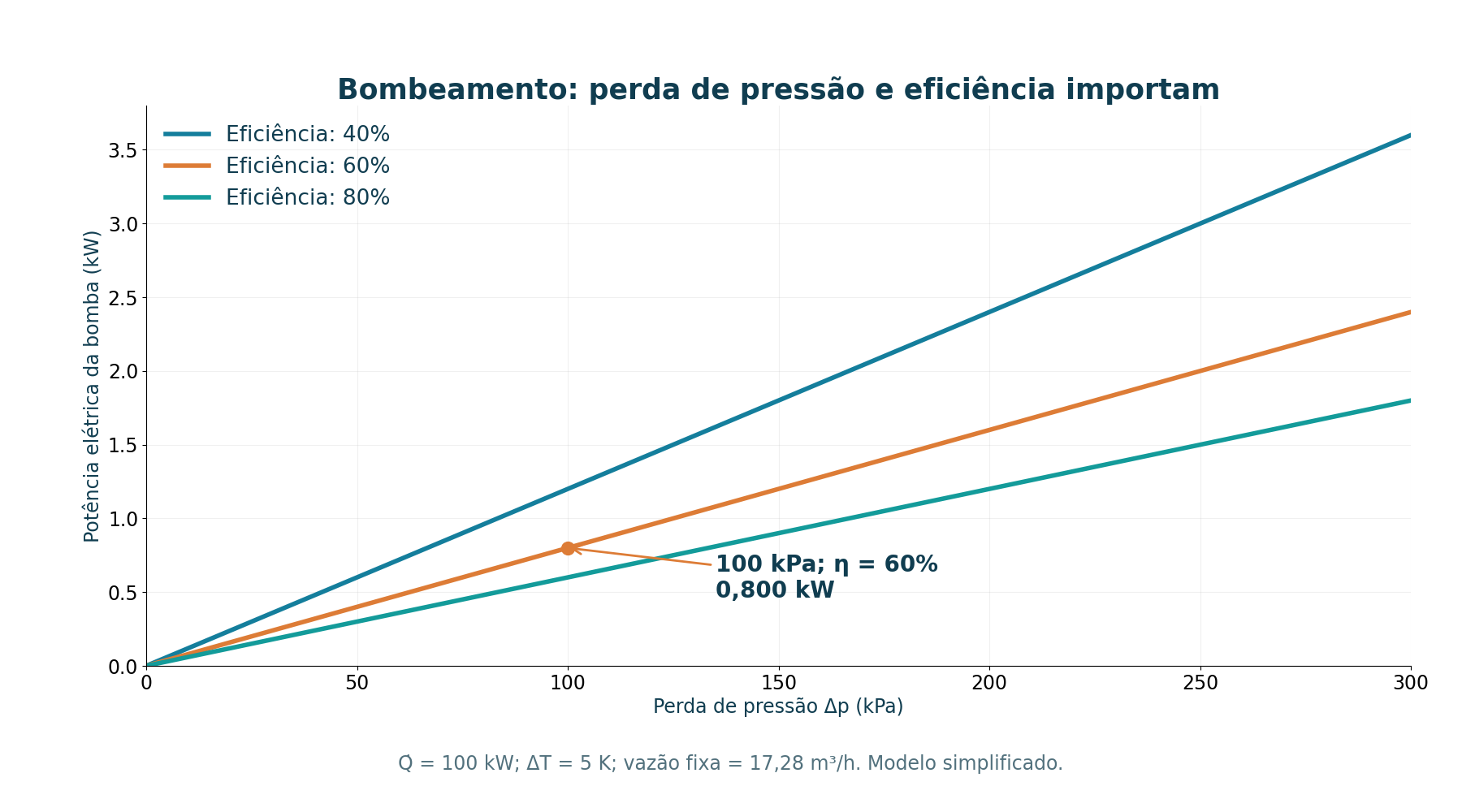

O gráfico varia Δp mantendo a vazão do exercício e compara três eficiências agregadas fictícias. Isso ensina a sensibilidade da expressão; não é uma curva de bomba ou de rede. Numa instalação real, essas variáveis não podem ser escolhidas independentemente sem analisar a operação e as características dos componentes.

Perda de carga e diâmetro →

A CDU cria uma fronteira; o trocador atravessa o calor

No arranjo líquido-líquido, a CDU aproxima dois circuitos termicamente sem misturá-los em operação normal. O lado de tecnologia precisa atender aos equipamentos; o lado da instalação se conecta à infraestrutura de rejeição. Essa separação permite organizar controle e qualidade do fluido, mas não dispensa cuidados com materiais, pressão e integridade.

O conceito Q̇ = UA ΔT_lm relaciona taxa térmica, condutância global do trocador e diferença de temperatura média logarítmica, sob o modelo aplicável. U depende da transferência e das resistências; A é a área pertinente. Não basta informar kW sem especificar temperaturas, vazões e demais condições para comparar capacidades.

No arranjo descrito pelo OCP, approach pode ser expresso pela diferença entre a alimentação do TCS e a alimentação do FWS, tomadas nas fronteiras indicadas. Essa diferença não é o ΔT de 5 K através das cold plates do exercício. Um trocador real requer condição térmica compatível; não devemos estipular approach zero como desempenho universal.

Capacidades nominais de CDUs são associadas a condições de catálogo. A existência de um produto com certa potência não demonstra que ele foi instalado em Mumbai. Também não se deve inferir número de unidades ou redundância da instalação a partir de uma capacidade anunciada de workloads.

ACS Liquid Cooling Cold Plate Requirements — Rev. 1.0 →

PUE e WUE: fronteiras e períodos importam

PUE é a razão entre a energia total da instalação e a energia destinada aos equipamentos de TI. É adimensional. Para a comparação tratada pelo DOE, as energias precisam referir-se à mesma fronteira e ao mesmo período. A energia usada por bombas é uma parcela dessa infraestrutura, não o numerador inteiro.

WUE local relaciona litros de água consumida no local à energia de TI em kWh no período, normalmente anual. O resultado é L/kWh. Há também abordagens que incluem água empregada fora do local na geração de energia; não se deve comparar definições diferentes como se fossem a mesma métrica.

Circuito líquido fechado não significa consumo hídrico total zero. O calor pode ser transferido para uma infraestrutura que utiliza torre ou outro processo com água. Clima, tecnologia de rejeição, limites de temperatura e regime de operação influenciam os resultados. Direct-to-chip pode melhorar a gestão térmica, mas não garante PUE ou WUE menores em qualquer cenário.

A avaliação deve explicar onde a energia e a água são contabilizadas. Um índice isolado não mostra temperatura do chip, desempenho de contingência ou continuidade do serviço. Nenhuma dessas métricas foi calculada para Mumbai neste artigo.

Cooling Water Efficiency Opportunities for Federal Data Centers →

Best Practices Guide for Energy-Efficient Data Center Design — revised July 2024 →

Refrigeração e COP →

Fluido, sensores e contingência: o que sustenta a confiabilidade

Um circuito pode remover 100 kW no balanço e continuar inadequado por distribuição desequilibrada, contato térmico ruim, pressão incorreta ou qualidade do fluido incompatível. O OCP trata o TCS como sistema: materiais molhados, conectores, tubos, placas, fluidos e a interface com a CDU precisam ser avaliados em conjunto.

Partículas, corrosão e compatibilidade química podem afetar canais e vedações. A qualidade precisa ser acompanhada ao longo do tempo; filtragem deve corresponder aos componentes sensíveis. Microbiologia pode importar conforme o fluido e as condições. Não é adequado introduzir água ou aditivos sem verificar as exigências do sistema.

Controle de condensação envolve o ponto de orvalho e as condições locais. Medir temperatura, vazão, pressão e sinais de vazamento ajuda a reconhecer desvios, mas cada sensor deve ter função e resposta definidas. Um alarme não demonstra, sozinho, contenção ou recuperação. Não se presume que qualquer vazamento desligue automaticamente todos os racks.

Contingência, redundância, isolamento e manutenção precisam ser coordenados com a continuidade da TI. Uma mudança de operação pode afetar simultaneamente calor, pressão e disponibilidade. A análise deve prever prevenção, detecção, contenção e intervenção adequada, sem tratar este estudo como procedimento para trabalhar num rack energizado.

Cold Plate Cooling Loop Requirements — Rev. 2 →

Thermal Guidelines — 5th edition reference card — Table 3.1 →

Isolamento térmico de tubulações →

Experimente o balanço — sem transformar hipótese em especificação

O laboratório permite alterar carga térmica, ΔT, calor específico, densidade, perda de pressão e eficiência global de bombeamento. A curva mostra a vazão calculada com a carga e as propriedades atuais. O ponto indica o ΔT selecionado; uma tabela equivalente permite consultar os valores sem depender da imagem.

Os cálculos acontecem localmente no navegador. O modelo não determina mistura de fluido, temperatura de chip, perda de carga real, curva de bomba, capacidade da CDU, PUE ou WUE. As faixas dos controles delimitam o experimento e não representam limites de um produto. O código Python e o HTML em português podem ser baixados para reproduzir o exercício.

Baixar simulador didático em português (HTML) →

Baixar modelo reproduzível (Python) →

Da recuperação de calor à integração de sistemas

Calor recuperado pode encontrar outro uso quando temperatura, demanda, distância e integração tornam a solução adequada. Economização e diferentes tecnologias de troca térmica também podem participar da arquitetura. Sistemas bifásicos constituem outras possibilidades, com propriedades e requisitos próprios; não são o modelo monofásico calculado aqui.

Essas tendências não demonstram resultados específicos do projeto indiano. O aprendizado transferível é acompanhar, juntos, balanço de energia, perdas hidráulicas e confiabilidade. Reduzir tudo a uma vazão ou a um índice de eficiência deixa parte da engenharia fora da análise.

A inteligência artificial pode ser digital, mas seus limites continuam físicos. Cada chip cria uma demanda de remoção de calor que precisa encontrar um caminho confiável até outro uso ou o ambiente. É nesse trajeto que a Engenharia Mecânica ajuda a manter os servidores funcionando.
