Comprende las válvulas hidráulicas redundantes, la supervisión dinámica y la retención de carga en prensas, con cálculos y la NR-12 brasileña.
El controlador pidió una parada. ¿Y la herramienta?
Cuando alguien suelta los botones de una prensa, espera que el movimiento peligroso se detenga. Sin embargo, entre ese gesto y la parada hay componentes que trabajan con aceite a presión, fuerzas elevadas y energía residual. Ahí intervienen los bloques hidráulicos de seguridad: elementos de una función cuyo comportamiento también debe definirse ante los fallos considerados. La redundancia, la supervisión dinámica y la retención de carga tienen responsabilidades relacionadas, pero no son sinónimos.
En el estudio anterior seguimos la decisión del PLC de seguridad. Ahora cruzamos la frontera entre la señal eléctrica y la potencia hidráulica. El ejemplo es una máquina hipotética: no representa ninguna instalación, plano de ejecución ni parámetro de un cliente. La pregunta principal es física: ¿cómo convertir una solicitud de parada en un control efectivo del movimiento y de las energías?
Desenergizar una bobina no describe toda la parada
Una bobina energizada o desenergizada establece una condición de mando. El resultado hidráulico depende de la posición y el funcionamiento de la válvula, los conductos internos, las presiones, la carga y el resto del circuito. Dos válvulas de aspecto similar pueden tener posiciones de reposo y efectos diferentes. «Normalmente desenergizada» no define, por sí sola, el estado seguro de una máquina.
Una corredera puede no volver a su posición como se esperaba. Un conducto puede seguir permitiendo el flujo, un elemento de estanqueidad puede presentar fugas internas y una masa puede moverse por gravedad. Incluso con la bomba apagada, puede quedar presión en volúmenes aislados, acumuladores o elementos deformados. El aceite y las tuberías también presentan comportamiento elástico; la hidráulica no es perfectamente rígida.
La parada debe describirse en relación con el peligro. Interrumpir un movimiento ordenado, impedir una aproximación inesperada, sostener una masa o permitir una intervención con las energías controladas son objetivos distintos. La arquitectura debe demostrar el comportamiento necesario, incluidos los fallos considerados y las condiciones de recuperación. Una luz de «salida desactivada» no demuestra todas estas propiedades.
Presión, caudal, fuerza y potencia: cuatro magnitudes
La relación p = F/A expresa la presión asociada a una fuerza distribuida sobre un área. En un modelo de una cara efectiva, la fuerza hidráulica ideal puede escribirse como F = Δp × A. En unidades SI, la presión se mide en pascales, el área en metros cuadrados y la fuerza en newtons: 1 Pa = 1 N/m². El bar es habitual en hidráulica; 1 bar equivale a 100.000 Pa.
En un cilindro de doble efecto, las dos cámaras actúan en sentidos opuestos y pueden tener áreas diferentes. Para el avance, la contribución hidráulica neta es F_hid = p_plena A_plena − p_anular A_anular, utilizando presiones referidas a la misma referencia. Todavía no incluye rozamiento, peso ni fuerzas de aceleración. Cuando las áreas son diferentes, no debe sustituirse esta expresión por (p_plena − p_anular) A_plena.
La cara plena tiene A_plena = πD²/4. En el lado del vástago, A_anular = π(D² − d²)/4. D es el diámetro interior del cilindro y d es el diámetro del vástago. La fuerza calculada con una diferencia de presión efectiva sobre una cara es una idealización: no puede interpretarse automáticamente como la fuerza neta disponible en el proceso a partir de la presión de alimentación.
El caudal Q expresa volumen por unidad de tiempo. Sin considerar fugas ni efectos de compresibilidad, v = Q/A relaciona el caudal que entra en una cámara con la velocidad del pistón. Por su parte, P_h = Δp × Q describe la potencia hidráulica ideal asociada a la diferencia de presión y al caudal. Fuerza no es potencia, y presión no es velocidad. Cambiar una de ellas no demuestra que la máquina pueda detenerse dentro de una distancia determinada.
| Magnitud | Unidad SI | Relación utilizada |
|---|---|---|
| Presión efectiva | Pa | 1 bar = 100.000 Pa |
| Área | m² | πD²/4 o π(D² − d²)/4 |
| Fuerza hidráulica | N | Presión × área, considerando la acción de la otra cámara |
| Caudal | m³/s | 20 L/min = 0,0003333 m³/s |
| Velocidad | m/s | Q/A de la cámara alimentada |
| Potencia hidráulica | W | Δp × Q; no es el consumo eléctrico de la bomba |
Qué reúne un manifold y qué no garantiza
El bloque, también llamado manifold, reúne conductos y puertos que interconectan funciones hidráulicas. Según la solución, incorpora válvulas direccionales, de bloqueo, de retención o de alivio, además de dispositivos de supervisión. Montar componentes en un mismo cuerpo puede reducir conexiones externas y organizar el conjunto, pero su forma monolítica no define el desempeño de seguridad.
Una válvula direccional selecciona caminos para el fluido. Una función de bloqueo impide el paso por un camino en las condiciones previstas. Una válvula de retención permite o impide el paso según su principio de actuación; las versiones pilotadas y los dispositivos de contrabalance tienen comportamientos específicos. Una válvula de alivio limita la sobrepresión por el camino previsto. Estos componentes no son intercambiables solo porque todos trabajan con presión y caudal.
Dos bobinas tampoco demuestran dos barreras independientes: pueden actuar sobre un mismo elemento o participar en una función diferente. La redundancia debe encontrarse en los caminos efectivos de potencia y en los modos de fallo analizados, no contarse desde el exterior. Las figuras de este artículo son funcionales y didácticas; no presentan puertos, conexiones de instalación ni simbología ejecutiva ISO 1219.
Redundancia: dos barreras con fallos considerados
Un fallo peligroso puede consistir en una corredera atascada en una posición inadecuada, fugas internas relevantes, una orden indebida o una señal de posición incompatible. Una arquitectura redundante se concibe para que el fallo considerado de un canal no elimine la función exigida, en las condiciones de diseño. Esto requiere analizar cómo cada barrera actúa sobre el flujo y cómo se reconocerá el fallo.
No basta con colocar dos válvulas en cualquier secuencia. Su posición en el circuito, estados, capacidad de actuación, comportamiento ante fallos y diagnóstico deben corresponder a la función especificada. Sin esos datos, no es posible afirmar que, si una de ellas falla, la prensa nunca se moverá. El dibujo conceptual muestra responsabilidades; no demuestra esa propiedad para una instalación.
También importan los fallos de causa común. La contaminación del fluido, una alimentación compartida o una conexión común pueden afectar a ambos canales. Deben evaluarse la independencia necesaria y las medidas contra causas comunes. Duplicar componentes no elimina automáticamente una causa capaz de afectar a los dos.
Este material es educativo y no constituye un proyecto, informe técnico, selección de válvulas ni procedimiento de puesta en servicio. La seguridad de una instalación requiere evaluación de riesgos, datos reales, diseño y validación por profesionales debidamente cualificados.
Ministério do Trabalho e Emprego — Manual de Aplicação da NR-12 →
ISO — ISO 13849-1:2023 — Safety-related parts of control systems →
Supervisión dinámica: orden, señal de retorno y efecto real
Una salida eléctrica informa de que se ha emitido una orden. Una señal de retorno puede indicar la posición o el estado observado de un componente. El efecto hidráulico es otra cuestión: ¿se interrumpió realmente el flujo? ¿La carga permaneció sostenida? Para evaluar la función es necesario distinguir estos tres niveles de información.
La supervisión dinámica consiste en evaluar el comportamiento esperado a lo largo de las transiciones relevantes, no solo en observar una señal estática de «estado correcto». Los sensores de posición de corredera, microinterruptores o sensores de proximidad pueden proporcionar señales de retorno. Según la arquitectura, las mediciones de presión pueden aportar información sobre el estado hidráulico. La lógica compara señales y condiciones en los instantes definidos y reacciona a las inconsistencias conforme a la función.
El manual Bosch Rexroth RE 18300-31, edición 09.2022, describe la supervisión de posición mediante un sensor Hall asociado a un imán en la corredera. El documento destaca que el sensor, por sí solo, no constituye un dispositivo de seguridad. Su presencia no permite atribuir un PL, una categoría ni una certificación de seguridad al conjunto de válvula y bloque.
Una señal coherente de posición no demuestra, por sí sola, estanqueidad perfecta, ausencia de presión ni ausencia de movimiento. La cobertura de diagnóstico depende de los modos de fallo, el dispositivo, la lógica y la aplicación. Cuando se detecta un fallo, la respuesta y el bloqueo de una nueva activación deben seguir el comportamiento seguro definido. El rearme no corrige un fallo físico.
Bosch Rexroth — Spool Position Monitoring — RE 18300-31 / 09.2022 →
Cortar el flujo, retener la carga y descargar energía son funciones distintas
Interrumpir la alimentación puede controlar un movimiento ordenado sin demostrar que una masa quede retenida. Una herramienta suspendida puede necesitar una función específica contra un descenso peligroso. Por otro lado, limitar la sobrepresión no significa sostener esa herramienta. Cada función responde a un peligro y debe evaluarse en las condiciones en las que será necesaria.
Una válvula de retención simple, una retención pilotada, una válvula de contrabalance y un bloqueo doble presentan principios y aplicaciones diferentes. La selección depende de la carga, las presiones, el pilotaje, las pérdidas, las fugas admisibles, los fallos y la respuesta requerida. No puede elegirse un componente únicamente por su nombre comercial o por disponer de un sensor.
La energía retenida requiere atención propia. Una parte del circuito puede permanecer presurizada después de la parada; en otro escenario, descargar la presión puede permitir la caída de una masa que antes estaba sostenida hidráulicamente. Por eso, «despresurizarlo todo» tampoco es una respuesta universal. La secuencia y los medios de control de las energías deben respetar las funciones de protección.
Durante el mantenimiento pueden ser necesarias medidas de retención mecánica y procedimientos de aislamiento según la máquina y las exigencias aplicables. Un estado lógico de parada no sustituye la protección física para permanecer bajo una carga. El Anexo VIII de la NR-12 brasileña trata por separado los requisitos hidráulicos y los dispositivos mecánicos, con condiciones y excepciones que deben examinarse.
Ministério do Trabalho e Emprego — NR-12 — texto oficial consultado em 11/10/2026 →
Ejercicio: un cilindro hipotético de 100 mm
Consideremos un cilindro genérico con diámetro interior D = 100 mm, vástago d = 50 mm, diferencia de presión efectiva idealizada de 150 bar y caudal de entrada de 20 L/min. Los números son decisiones editoriales para enseñar las relaciones, no datos de una máquina real. Para calcular la fuerza aislada en cada sentido, suponemos la presión efectiva indicada sobre la cara correspondiente y ninguna contribución opuesta en el modelo.
Conversión de unidades: D = 0,100 m; d = 0,050 m; Δp = 15.000.000 Pa; Q = 20/1.000/60 = 0,0003333 m³/s. El área plena resulta en 0,007854 m² y la anular en 0,005890 m². Al aplicar 150 bar efectivos en cada caso, las fuerzas ideales son aproximadamente 117,8 kN en el avance y 88,4 kN en el retorno.
Con 20 L/min entrando en la cámara de área plena, la velocidad ideal es 0,0424 m/s, o 42,4 mm/s. Si el mismo caudal entra en la cámara anular, la velocidad ideal de retorno será de 56,6 mm/s. Esto resulta de la diferencia de áreas; no significa que la máquina real alcance esos valores en sus condiciones de carga y control.
La potencia hidráulica ideal asociada a 150 bar y 20 L/min es de 5.000 W, o 5,0 kW. No es la potencia eléctrica consumida por la bomba, que depende del conjunto de accionamiento y sus eficiencias. La curva de la figura utiliza únicamente la cara plena de 100 mm y muestra F = Δp × A de 0 a 200 bar.
El ejemplo no considera rozamiento, pérdidas, contrapresión, peso, aceleración, compresibilidad ni fugas. No calcula el tiempo o la distancia de parada, no demuestra la retención tras perder presión y no prueba la redundancia. No deben confundirse la presión de alimentación, la presión efectiva sobre una cara y la fuerza neta disponible.
| Resultado | Cálculo ideal | Valor aproximado |
|---|---|---|
| Área de avance | πD²/4 | 0,007854 m² |
| Área de retorno | π(D² − d²)/4 | 0,005890 m² |
| Fuerza de avance | 15.000.000 × A_plena | 117.810 N = 117,8 kN |
| Fuerza de retorno | 15.000.000 × A_anular | 88.357 N = 88,4 kN |
| Velocidad de avance | Q/A_plena | 0,0424 m/s = 42,4 mm/s |
| Velocidad de retorno | Q/A_anular | 0,0566 m/s = 56,6 mm/s |
| Potencia hidráulica | Δp × Q | 5.000 W = 5,0 kW |
Cuatro situaciones para examinar la función
La matriz siguiente organiza preguntas de diseño. No es un análisis completo de fallos ni una certificación de tolerancia a cualquier defecto. En cada situación importa demostrar la respuesta de la función en el contexto y las condiciones definidos.
Un fallo detectado necesita el tratamiento adecuado antes de la recuperación. Volver a observar una señal de posición esperada no demuestra que el defecto haya desaparecido ni autoriza la reanudación automática. La función debe especificar el diagnóstico, la reacción, las condiciones de rearme y la prevención de un reinicio inesperado.
| Situación observada | Riesgo relevante | Qué debe demostrarse |
|---|---|---|
| El control solicita una parada | El flujo o movimiento persiste aunque se retire la orden | Comportamiento seguro de los elementos finales en el escenario previsto |
| Una válvula no retorna | Fallo no identificado en un canal | Diagnóstico, reacción y bloqueo de un nuevo ciclo |
| Se interrumpe la alimentación hidráulica | Movimiento por gravedad o energía retenida | Retención, protección contra caída y control de la energía residual |
| Una causa común afecta a ambos canales | Redundancia comprometida por un mismo origen | Medidas contra causas comunes, datos fiables y validación |
NR-12 brasileña: requisitos específicos para las prensas incluidas
El texto federal publicado por el Ministerio de Trabajo y Empleo de Brasil (MTE), consultado el 11 de octubre de 2026, establece en el Anexo VIII, apartados 2.6 a 2.6.5, requisitos para las prensas hidráulicas incluidas en ese anexo. Trata del bloque hidráulico de seguridad o sistema equivalente, válvulas redundantes que interrumpan el flujo principal, supervisión dinámica y rearme manual después de un fallo detectado. La lectura debe incluir el ámbito del anexo y los demás requisitos.
El apartado 2.6.3 relaciona la supervisión mediante microinterruptores o sensores de proximidad con la conexión a una interfaz de seguridad clasificada en la categoría 4 según la ABNT NBR 14153. Esto no significa que un sensor aislado tenga esa categoría ni que cualquier circuito que lo utilice alcance el desempeño requerido. La interfaz y la función deben corresponder a la exigencia y a la aplicación.
La norma también distingue la retención contra caída de la función de interrupción del flujo. El apartado 2.6.4 admite que una de las válvulas redundantes desempeñe la función de retención, siempre que la cumpla efectivamente en las condiciones exigidas. No debe concluirse que siempre sea necesaria una tercera válvula ni que la retención quede demostrada simplemente por existir dos.
En un sistema equivalente, la retención debe montarse directamente en el cuerpo del cilindro. Solo cuando esto no sea posible podrá conectarse mediante tubería rígida con conexiones soldadas o embridadas, en las condiciones normativas. Cuando exista una intensificación de presión capaz de causar daños, se exige una válvula de alivio de accionamiento directo entre el cilindro y la retención, bloqueada o trabada contra ajustes no autorizados. No basta con denominar «equivalente» a un circuito: su disposición y respuesta deben cumplir los requisitos aplicables.
El Anexo VIII no debe generalizarse a toda máquina hidráulica. Su apartado 1.2.1 excluye las máquinas incluidas en el Anexo X; el apartado 2.12 establece condiciones específicas para prensas de mesa ascendente, y el 2.13 trata de la excepción al dispositivo mecánico de retención en prensas de movimiento horizontal. Estas condiciones no son exenciones generales de seguridad y deben examinarse íntegramente.
Ministério do Trabalho e Emprego — NR-12 — texto oficial consultado em 11/10/2026 →
Ministério do Trabalho e Emprego — Manual de Aplicação da NR-12 →
Normas técnicas: el ámbito importa tanto como la edición
La ISO 4413:2010 trata de reglas generales y requisitos de seguridad para sistemas de potencia hidráulica y sus componentes. La ISO 13849-1:2023 aborda las partes de los sistemas de mando relacionadas con la seguridad y puede incluir tecnología hidráulica. El PLr es el nivel de desempeño requerido establecido para la función; el PL alcanzado debe demostrarse en la arquitectura implementada.
La ISO 16092-3:2017, utilizada junto con la parte 1 de la familia, se aplica a prensas hidráulicas para trabajar metal en frío o material parcialmente compuesto de metal en frío, conforme a su descripción oficial. No debe aplicarse indiscriminadamente a cualquier prensa de otro proceso o material.
Conocer el número de una norma no sustituye comprobar su ámbito, edición, requisitos aplicables y relación con las exigencias locales. Las páginas oficiales de la ISO y la documentación federal brasileña son referencias para esa verificación. El artículo resume conceptos sin reproducir el texto completo de las normas.
ISO — ISO 4413:2010 — Hydraulic fluid power →
ISO — ISO 13849-1:2023 — Safety-related parts of control systems →
Una evaluación que sigue el camino de la energía
Comienza describiendo los movimientos peligrosos, las cargas, las fuentes de presión y la energía acumulada. Evalúa los riesgos y define las funciones necesarias, sus estados seguros y el comportamiento ante los fallos considerados. Solo entonces selecciona una arquitectura y unos componentes compatibles con esos objetivos.
El análisis debe seguir el recorrido hidráulico real: cómo se controla el flujo, qué retiene la carga, dónde puede permanecer presión y qué causas pueden afectar a más de un canal. Establece la supervisión, la reacción y las condiciones de rearme. Cuando corresponda, calcula y demuestra el nivel de desempeño de la función, considerando los subsistemas involucrados.
Finaliza con revisión y validación mediante análisis y pruebas apropiados, documentación de mantenimiento y control de los cambios. Esta secuencia conceptual no es un procedimiento para realizar pruebas con el sistema energizado. Sustituir una válvula, cambiar la lógica o modificar la presión puede alterar la función y requiere la evaluación pertinente.
La seguridad debe llegar al movimiento
Dos válvulas pueden formar parte de una arquitectura redundante; una señal de retorno puede contribuir al diagnóstico; una retención puede controlar el descenso de una masa. Pero cada afirmación depende de la función, los componentes y las condiciones demostradas. Contar piezas o comprobar la ausencia de una señal eléctrica no completa el análisis.
Una función de seguridad no termina en la señal eléctrica. Solo cumple su objetivo cuando el sistema hidráulico también controla el movimiento, reconoce los fallos y considera la energía que continúa almacenada.
Preguntas frecuentes
¿Qué es un bloque hidráulico de seguridad?
Es un conjunto de funciones hidráulicas organizado para participar en el control de los riesgos de una máquina. Según la arquitectura, puede reunir válvulas de bloqueo o direccionales, caminos redundantes y dispositivos de supervisión. Su nombre o montaje en un único manifold no demuestra, por sí solo, el desempeño de seguridad. Deben verificarse las funciones previstas, el comportamiento ante fallos, la retención necesaria, los elementos de mando y la validación de la aplicación.
¿Por qué utilizar válvulas hidráulicas redundantes?
La redundancia permite construir una arquitectura en la que el fallo considerado de un canal no elimine la función exigida, en las condiciones de diseño. Debe existir en los caminos hidráulicos efectivos y acompañarse del análisis de diagnóstico, respuesta y causas comunes. Dos válvulas sin integración adecuada no prueban esa propiedad. La contaminación, una alimentación compartida y las conexiones comunes pueden comprometer ambos canales y deben incluirse en la evaluación de la función.
¿Qué significa supervisión dinámica de las válvulas?
Consiste en verificar el comportamiento esperado de los componentes durante las transiciones relevantes, utilizando señales de retorno apropiadas y una lógica que identifique inconsistencias. Una señal puede indicar posición o estado; no demuestra automáticamente ausencia de fugas, presión o movimiento. El diseño debe definir qué se observa, cuándo se evalúa, cómo se reacciona y qué condiciones permiten la recuperación. Un diagnóstico útil depende de los modos de fallo considerados y de la capacidad efectiva de los dispositivos y la arquitectura.
¿Una válvula supervisada está automáticamente certificada para seguridad?
No. Un sensor de posición añade información, pero su presencia no atribuye un PL o una categoría al conjunto. El manual Bosch Rexroth RE 18300-31 destaca que el sensor aislado no es un dispositivo de seguridad. La función debe examinarse junto con sus canales, lógica, salidas, elementos finales y condiciones de uso. Las certificaciones y capacidades declaradas deben verificarse en la documentación correspondiente, sin trasladarlas automáticamente de un componente a toda la máquina.
¿Qué diferencia hay entre válvula direccional, de retención y de alivio?
La direccional selecciona caminos de flujo; la retención impide o permite el paso según su principio y puede contribuir a sostener una carga en una aplicación adecuada. La válvula de alivio limita la sobrepresión por el camino previsto. Son funciones diferentes, aunque un circuito pueda combinar componentes para cumplirlas. Las versiones pilotadas, el contrabalance y el bloqueo doble no son sustitutos automáticos. La selección depende de las cargas, presiones, fallos y respuestas que exige el diseño.
¿Apagar la bomba impide automáticamente el movimiento del cilindro?
No. Puede seguir existiendo presión en volúmenes aislados o acumuladores, además de cargas que se mueven por gravedad. Apagar la bomba no demuestra la retención de una herramienta ni la ausencia de energía residual. También deben evaluarse el estado de las válvulas, los caminos de flujo, las fugas y las protecciones aplicables. La parada, el sostenimiento de la carga y las condiciones de intervención deben demostrarse como funciones y medidas propias, según el riesgo y la máquina.

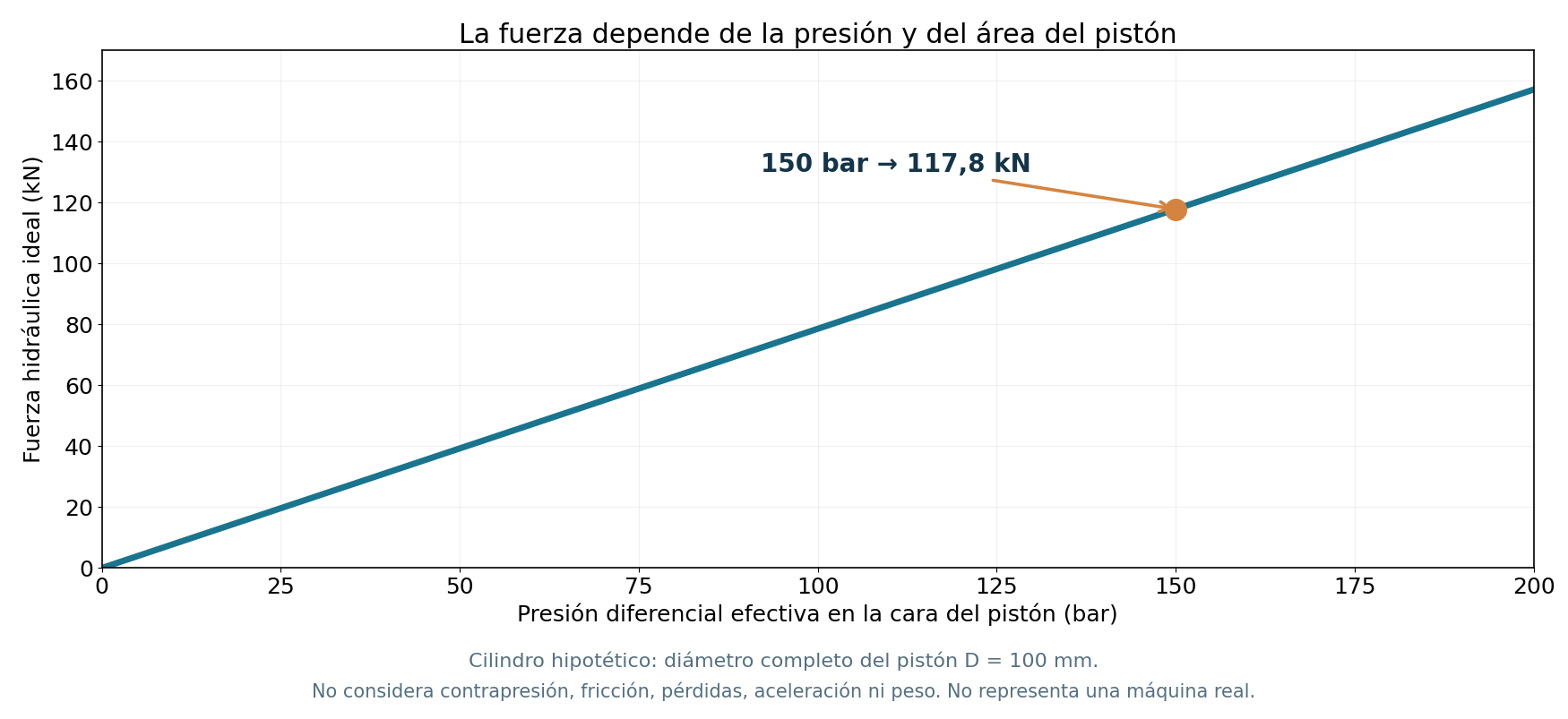

¿Cómo se calcula la fuerza de un cilindro hidráulico?
En un modelo ideal de una cara efectiva, se utiliza F = Δp × A, con presión en Pa, área en m² y fuerza en N. El área plena es πD²/4; la anular descuenta el vástago. En doble efecto, la contribución hidráulica neta considera las presiones sobre las dos áreas: p_plena A_plena − p_anular A_anular. El rozamiento, el peso y la aceleración también modifican la fuerza disponible. Este resultado no calcula la parada, la retención ni la seguridad funcional.
¿Qué exige la NR-12 para las prensas hidráulicas?
Para las prensas incluidas en su ámbito, el Anexo VIII de la NR-12 brasileña establece requisitos de bloque hidráulico de seguridad o sistema equivalente, redundancia, supervisión dinámica, respuesta al fallo, rearme y retención contra caída. Existen condiciones específicas para interfaces, sistemas equivalentes y otras medidas. Deben leerse el ámbito y las excepciones: la regla no se aplica indiscriminadamente a toda máquina hidráulica. La conformidad exige evaluar la instalación concreta y los demás requisitos pertinentes, no solo comprar dos válvulas.
