Entiende la fluencia de los metales, curvas de rotura y Larson–Miller, con ejercicios sobre tuberías y límites de predicción de vida a alta temperatura.
Cuando el tiempo también participa en la carga
¿Cómo puede un tubo de acero seguir deformándose durante miles de horas hasta romperse, sin un aumento evidente de la carga? En una línea de vapor, un sobrecalentador o una turbina, la respuesta puede incluir fluencia: deformación dependiente del tiempo, favorecida por la temperatura y condicionada por la tensión y la evolución de la microestructura.
Un componente puede soportar el arranque y aun así no resistir las condiciones impuestas durante años. Comparar la tensión con el límite elástico a temperatura ambiente ayuda a presentar el problema, pero no resuelve una evaluación en caliente. También importan las propiedades a la temperatura de servicio, los criterios dependientes del tiempo y el historial efectivo de funcionamiento.
Esta revisión conecta mecanismos, ensayos y ejercicios para explicar esa diferencia. Los modelos numéricos y sus gráficos utilizan datos sintéticos, sin relación con un grado comercial de acero.
Temperatura homóloga: la escala comienza en Kelvin
La temperatura homóloga es la relación T/Tm, con la temperatura de servicio T y una referencia de fusión Tm expresadas en la misma escala absoluta, Kelvin. Dividir directamente dos valores en grados Celsius es incorrecto. Por ejemplo, 550 °C corresponden a 823,15 K.
Intervalos como 0,3–0,4 Tm orientan la discusión sobre la importancia de la fluencia en metales. No constituyen un interruptor universal entre ausencia y presencia del fenómeno. Aleación, tensión, duración, mecanismos dominantes y sensibilidad de medición modifican la respuesta. Además, las aleaciones tienen un intervalo de fusión, por lo que debe definirse la referencia elegida, como el solidus.
En un equipo interesa la temperatura local del metal, no únicamente la indicación nominal del vapor o del gas. Depósitos, distribución del flujo, aislamiento y refrigeración pueden producir diferencias importantes. Un punto caliente puede acumular daño de manera distinta al resto de la pieza, incluso cuando los indicadores generales de operación todavía parecen estables y no muestran una anomalía evidente.
Cómo interpretar los tres estadios de fluencia

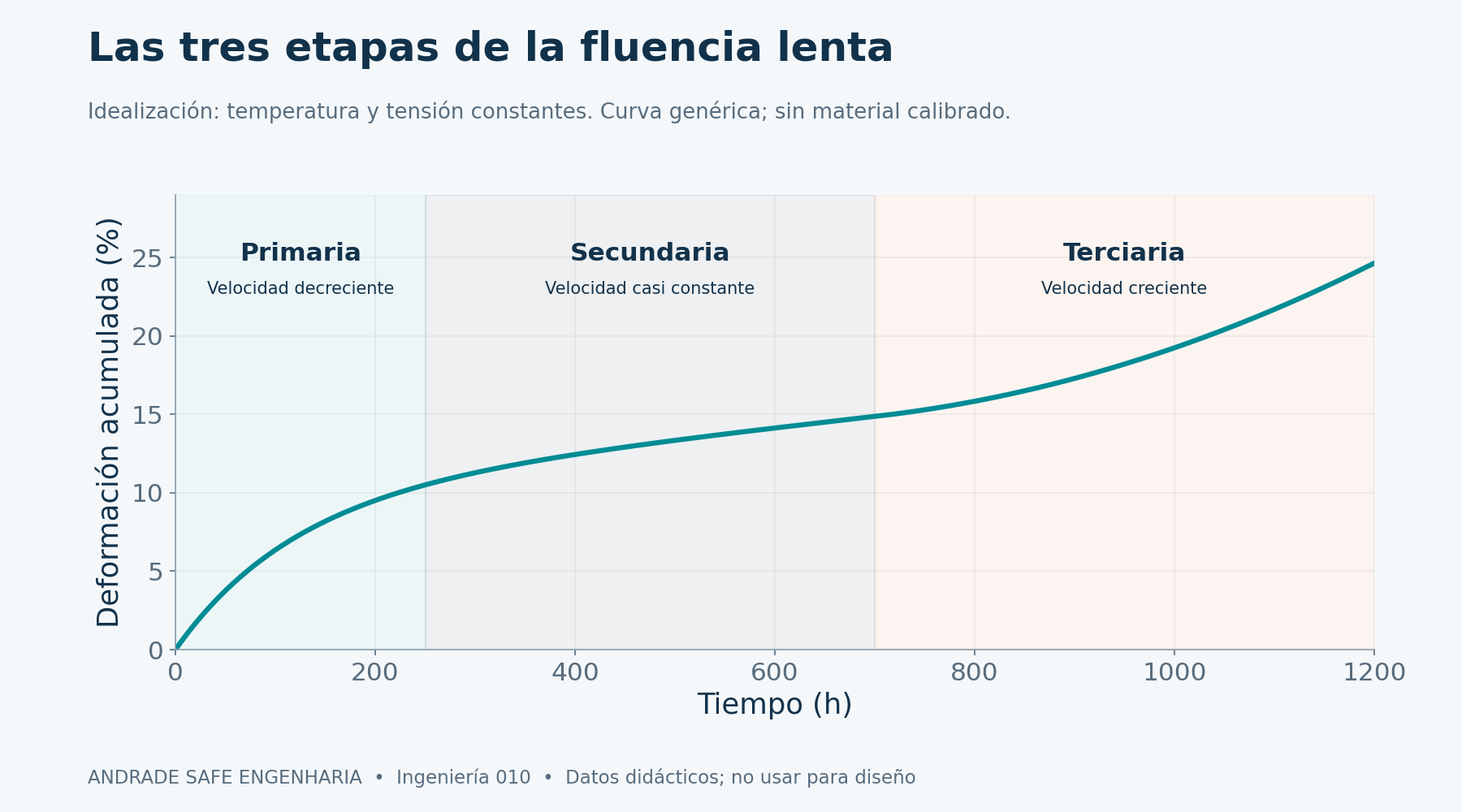

Una curva de fluencia representa deformación frente al tiempo bajo condiciones de ensayo definidas. Después de la respuesta instantánea a la carga, el estadio primario presenta una velocidad decreciente: la deformación continúa, pero disminuye la pendiente. El endurecimiento y los procesos de recuperación participan en esa evolución según el material, la tensión aplicada y la temperatura mantenida durante el ensayo.
En el estadio secundario, la velocidad es aproximadamente constante durante parte del ensayo. Esta región, frecuentemente descrita mediante una velocidad mínima, resulta útil para comparar y modelizar. No significa que la microestructura esté inmóvil ni que el servicio pueda prolongarse indefinidamente. Una pendiente pequeña, acumulada durante muchas horas, también puede producir una deformación significativa para el componente.
El estadio terciario presenta aceleración y puede incluir reducción de sección, cavidades, grietas y cambios microestructurales. Su forma depende del material y del ensayo. La ilustración del artículo es esquemática: no proporciona deformación admisible, umbral de alarma operativa ni predicción de rotura de un tubo real. Tampoco todos los ensayos muestran tres regiones con la misma claridad.
| Estadio | Tendencia de velocidad | Interpretación |
|---|---|---|
| Primario | Decreciente | La deformación sigue; baja la pendiente |
| Secundario | Aproximadamente constante | Zona útil para velocidad mínima |
| Terciario | Creciente | Aceleración; mecanismos dependen del material |
Lo que ocurre dentro del metal

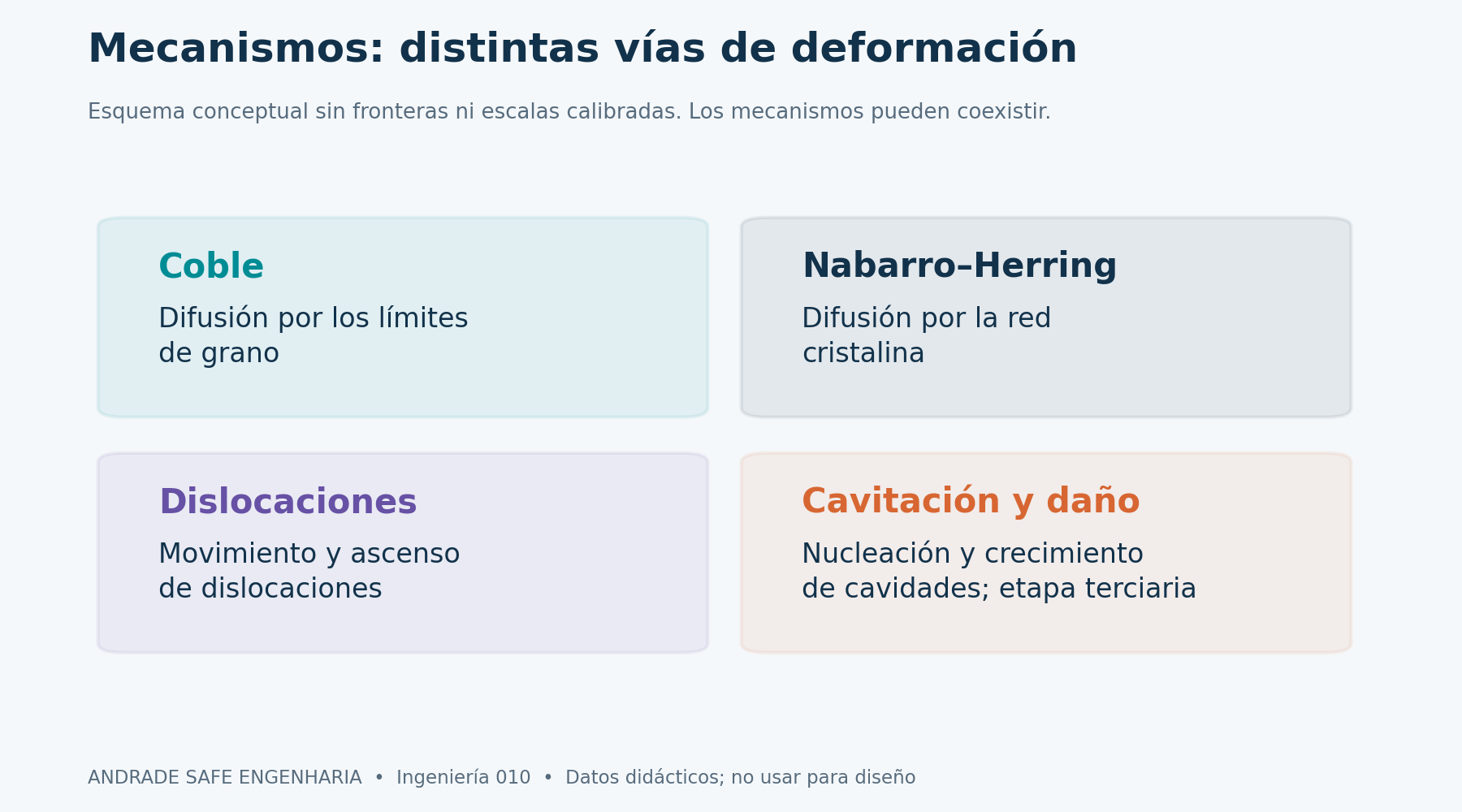

En la fluencia difusional de Nabarro–Herring, los átomos se desplazan por la red cristalina. La formulación idealizada presenta una dependencia inversa con el cuadrado del tamaño de grano, d⁻². En el mecanismo de Coble cobra importancia la difusión por los límites de grano, con dependencia idealizada d⁻³. Estas relaciones describen condiciones específicas y no cualquier acero expuesto al calor.
La fluencia por dislocaciones implica el movimiento de defectos cristalinos, incluidos procesos de trepado y recuperación que permiten deformación dependiente del tiempo. La velocidad puede ser muy sensible a la tensión, a menudo representada por una ley potencial. Precipitados, solución sólida y estabilidad microestructural modifican la resistencia; la composición nominal y la temperatura no bastan para describir toda la respuesta.
Durante el daño pueden desarrollarse y unirse cavidades en los límites de grano, pero no explican por sí solas toda rotura por fluencia. También importan el estado multiaxial, el ambiente, las soldaduras y la evolución metalúrgica.
Ensayos de fluencia y ensayos hasta la rotura
La ASTM E139-24 aborda ensayos de fluencia, creep-rupture y stress-rupture de materiales metálicos. Su alcance público describe la determinación de deformación con el tiempo y del tiempo hasta fractura bajo fuerza de tracción constante y temperatura constante. Esta síntesis utiliza el resumen oficial disponible; no reproduce procedimientos ni requisitos detallados del texto normativo íntegro, que debe consultarse para su aplicación.
Cuando el objetivo es la deformación, registrar alargamiento y tiempo permite obtener la curva y parámetros como la velocidad mínima. En un ensayo de rotura, el tiempo hasta fractura es una respuesta central, junto con las condiciones e información pertinente de la probeta. La comparación debe considerar geometría, medición, control térmico, condición metalúrgica y dispersión, no solamente las horas registradas.
Fuerza constante no equivale a tensión verdadera constante. Si disminuye la sección resistente y permanece la fuerza, aumenta la tensión verdadera. La tensión nominal puede expresarse respecto al área inicial, pero esa convención no elimina la evolución local. La distinción ayuda a comprender la aceleración terciaria y evita interpretar una curva de laboratorio como un estado de tensión perfectamente invariable.
ASTM E139-24 — Creep, Creep-Rupture, and Stress-Rupture Tests →
| Ensayo / control | Observación | Precaución |
|---|---|---|
| Fluencia | Deformación frente a tiempo | Importan control y medición |
| Rotura | Tiempo hasta fractura | Dispersión y condición metalúrgica |
| Fuerza constante | Carga mantenida | Puede aumentar la tensión verdadera |
Curvas de rotura: el tiempo necesita condiciones
Una familia de curvas tensión frente a tiempo de rotura permite comparar resultados obtenidos a temperaturas definidas. Aumentar tensión o temperatura tiende a reducir el tiempo hasta la rotura dentro de los intervalos habituales considerados. El tiempo suele representarse con escala logarítmica para abarcar órdenes de magnitud: distancias iguales representan razones iguales, no incrementos iguales de horas de ensayo.

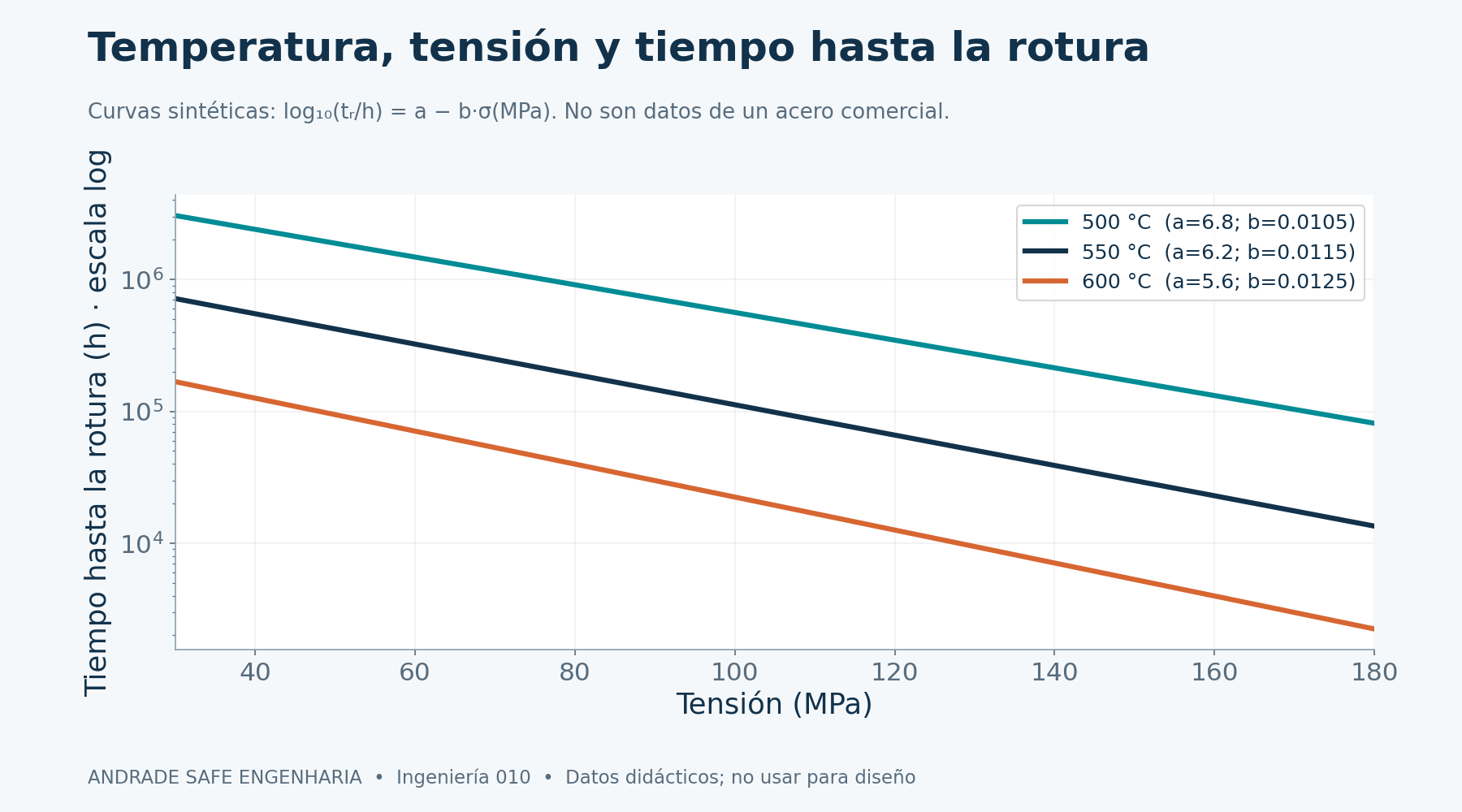

Solo para enseñanza, este artículo utiliza log10(tr/h) = a − b·(σ/MPa). Aquí tr es el tiempo en horas, σ la tensión en MPa y a y b son coeficientes sintéticos asignados a cada curva de temperatura. No proceden de tablas de fabricantes, valores admisibles de ASME ni campañas experimentales realizadas sobre un grado de acero identificado.
Una recta ajustada no garantiza extrapolaciones seguras. En materiales reales, cambios de mecanismo, envejecimiento, soldadura y dispersión pueden modificar la relación entre tensión y duración. Cuanto más alejada esté la aplicación del intervalo ensayado, más importante será examinar su justificación física y estadística.
Larson–Miller: correlación con una convención definida
El parámetro de Larson–Miller combina temperatura absoluta y tiempo de rotura: P = T·[C + log10(tr/h)]. T se expresa en Kelvin; escribir tr/h aclara que el logaritmo utiliza el valor numérico del tiempo en horas. C es una constante de correlación que debe definirse y ajustarse para el conjunto de datos y la convención empleada al presentar los resultados.
Aquí C = 20 es una hipótesis didáctica, no una constante universal de los aceros. Dividir P entre 1.000 facilita la escala gráfica sin modificar la correlación. Cambiar la unidad temporal sin adaptar la convención de C altera el resultado; utilizar Celsius en lugar de Kelvin también compromete la interpretación.

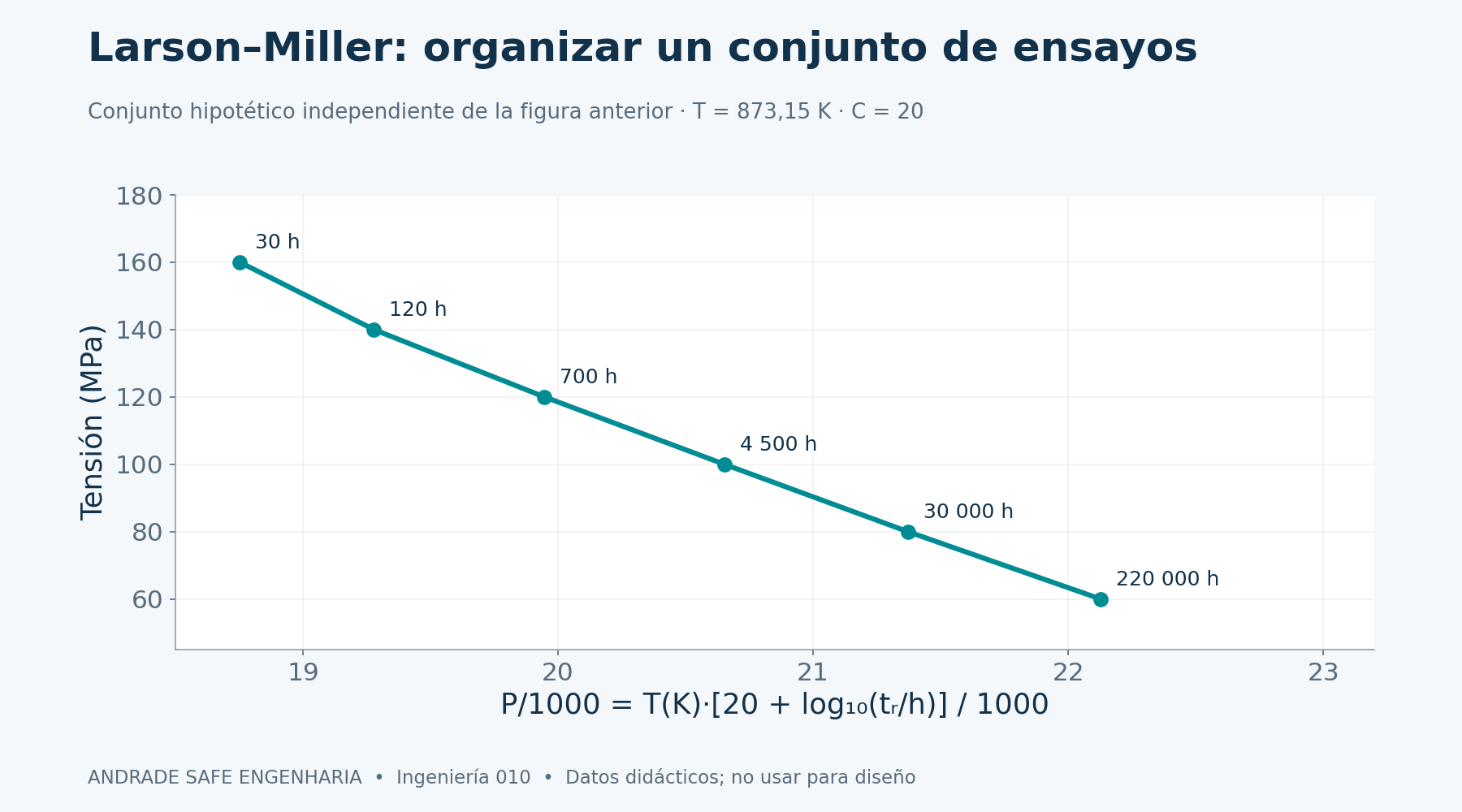

La figura Larson–Miller utiliza otro conjunto sintético: a 600 °C, tensiones de 160, 140, 120, 100, 80 y 60 MPa corresponden a 30, 120, 700, 4.500, 30.000 y 220.000 h. Es independiente de las rectas anteriores. No representa la misma aleación y no debe combinarse con ellas para inventar una curva maestra certificada o validar una extrapolación.
Ejercicio 1: revisar primero la geometría del tubo
Considere presión interna p = 10 MPa, diámetro exterior Do = 50 mm y espesor t = 5 mm. El radio exterior es ro = 25 mm y el interior ri = 20 mm. La expresión simplificada p·Do/(2t) produce 50 MPa, pero t/ri = 0,25: esta geometría no justifica considerar la pared delgada ni presentar ese resultado como tensión validada.
Para un cilindro idealizado elástico, sin presión exterior, la solución de Lamé proporciona la tensión circunferencial en la cara interior: σθ(ri) = p·(ri² + ro²)/(ro² − ri²). Sustituyendo unidades coherentes, resulta 10·(400 + 625)/(625 − 400) = 45,5556 MPa. Es la componente circunferencial elástica en el punto indicado bajo las hipótesis de esa solución cilíndrica.
Ni siquiera esta corrección geométrica dimensiona una tubería caliente. La presión genera otras componentes de tensión; extremos, restricciones, peso, dilatación, soldaduras y pérdida de espesor deben considerarse cuando corresponda. Lamé no describe por sí solo redistribución por fluencia ni vida multiaxial.
| Magnitud | Valor | Límite |
|---|---|---|
| p; Do; t | 10 MPa; 50 mm; 5 mm | Geometría hipotética |
| ri; ro; t/ri | 20 mm; 25 mm; 0,25 | Pared delgada no justificada |
| pDo/(2t) | 50 MPa | Aproximación inadecuada aquí |
| Lamé: σθ(ri) | 45,5556 MPa | Componente elástica interior; sin evaluar fluencia |
Ejercicio 2: elevar la temperatura manteniendo una tensión hipotética
Adopte ahora σ = 50 MPa como hipótesis independiente, sin atribuirla al tubo anterior. Para la curva sintética de 550 °C, a = 6,2 y b = 0,0115; para 600 °C, a = 5,6 y b = 0,0125. Se calcula primero el logaritmo y después la potencia de diez, manteniendo MPa y horas según la convención declarada en la ecuación.
A 550 °C, log10(tr/h) = 6,2 − 0,0115·50 = 5,625, que da aproximadamente 421.696,50 h. A 600 °C, el exponente es 5,6 − 0,0125·50 = 4,975, que produce 94.406,09 h. Dentro de estas dos curvas inventadas, el segundo tiempo es aproximadamente el 22,4% del primero: una reducción cercana al 77,6% con la misma tensión hipotética.
La razón entre tiempos es aproximadamente 4,47. Ilustra sensibilidad térmica en este ejemplo particular, sin establecer que cualquier aumento de 50 °C divida la vida por ese factor.
| Curva sintética | Exponente log10(tr/h) | Tiempo |
|---|---|---|
| 550 °C; a = 6,2; b = 0,0115 | 5,625 | 421.696,50 h |
| 600 °C; a = 5,6; b = 0,0125 | 4,975 | 94.406,09 h |
| Comparación | Razón ≈ 4,47 | Reducción ≈ 77,6% |
Ejercicio 3: una expresión normalizada de Norton–Bailey

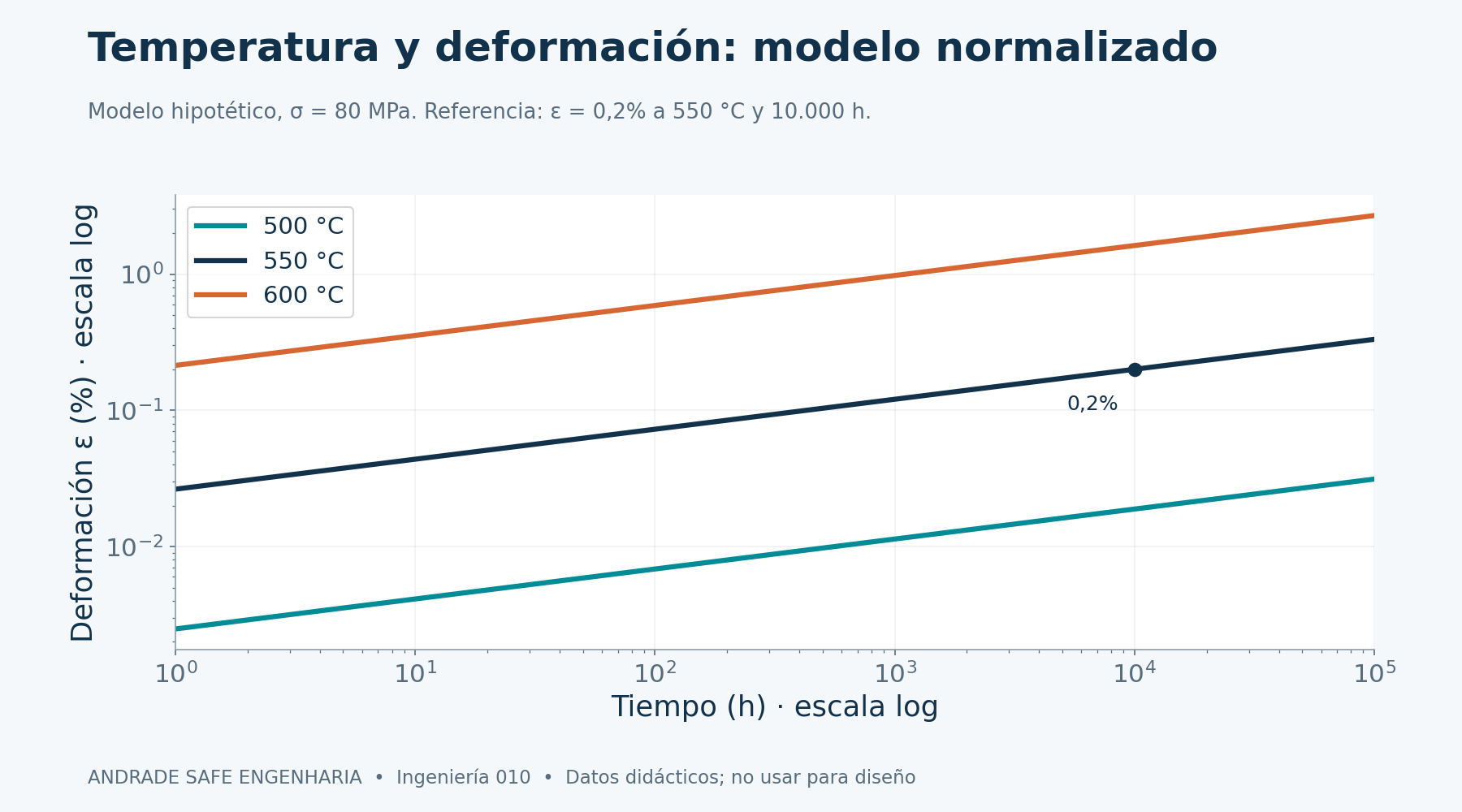

Para explorar tendencias sin coeficientes dimensionales ambiguos, usamos ε = 0,002·(σ/80 MPa)^5,2·(t/10.000 h)^0,22·exp{−(250.000/8,314)·[1/T − 1/823,15]}. La deformación ε es adimensional y T está en Kelvin. La energía de activación hipotética es 250.000 J/mol y R = 8,314 J/(mol·K). Todos los coeficientes numéricos son didácticos y no datos certificados de un acero comercial.
En la referencia σ = 80 MPa, t = 10.000 h y T = 823,15 K, los factores normalizados valen uno: ε = 0,002, equivalente a 0,2%. El exponente de tensión 5,2 aumenta la sensibilidad a la carga. El término exponencial crece al elevar la temperatura. Introducir Celsius directamente o sustituir MPa por Pa sin modificar la formulación destruye la coherencia numérica.
Como el exponente temporal es 0,22, la expresión produce velocidad decreciente para tiempo positivo. No reproduce un estadio secundario de velocidad constante, aceleración terciaria ni rotura. El laboratorio no declara fallo al superar un porcentaje arbitrario de deformación. Compararlo conceptualmente con las curvas estáticas de rotura permite distinguir preguntas y modelos; no los convierte en una herramienta conjunta para pronosticar equipos reales.
Donde la fluencia se encuentra con la ingeniería de campo
Los tubos de sobrecalentadores y recalentadores combinan presión, exposición térmica prolongada y posibles diferencias entre temperatura del fluido y del metal. Las líneas de vapor también reciben esfuerzos de soportación, dilatación y restricciones. Una evaluación útil relaciona mecanismo probable, distribución de tensiones y temperatura local, en lugar de clasificar todo componente caliente mediante el mismo criterio simplificado de resistencia instantánea.
En turbinas, partes calientes, rotores y carcasas pueden presentar condiciones muy distintas. Material, refrigeración, gradientes y ciclos determinan qué mecanismos merecen prioridad. Seleccionar una aleación resistente a fluencia implica estabilidad microestructural y ambiente, además de resistencia instantánea. No existe una temperatura límite única que pueda atribuirse genéricamente a todos los aceros o a todas las piezas de turbina sin más información.
La fluencia puede interactuar con fatiga térmica y mecánica, oxidación y corrosión a alta temperatura. Cada parada y arranque añade variaciones de tensión y temperatura al historial. Distinguir carga sostenida y carga cíclica es útil para comprender conceptos; sin embargo, el equipo real puede necesitar evaluar interacción creep-fatigue y daño ambiental de forma conjunta, con criterios adecuados para esos procesos.
Boiler tube failure mechanisms →
Señales de daño: observar antes de concluir
Abombamiento, ovalización y deformación permanente progresiva justifican investigar, especialmente tras una exposición térmica prolongada. La pérdida de espesor puede elevar la solicitación y modificar la geometría, mientras los depósitos alteran las condiciones térmicas. Ninguna señal aislada identifica la causa o cuantifica vida remanente. Comparar mediciones repetibles a lo largo del tiempo ayuda a reconocer evolución y aporta contexto a las observaciones.
Las réplicas metalográficas pueden revelar características de una superficie preparada y apoyar la investigación de cavitación, según el material y la técnica. Metalografía, dureza, ensayos no destructivos, control dimensional y registros operativos responden a preguntas diferentes. No encontrar cavidades en una zona pequeña no demuestra ausencia de daño en todo el volumen, en soldaduras o en regiones con otra temperatura.
La investigación debe registrar ubicación, método, repetibilidad, espesor, condición superficial e historial disponible. Un diagnóstico sólido conecta evidencias y mecanismos plausibles reconociendo limitaciones de acceso y representatividad. Las fotografías de equipos ilustran aplicaciones; no permiten afirmar que las piezas mostradas sufren daño por fluencia cuando esa condición no está documentada por la fuente.
Por qué la vida remanente necesita más que una calculadora
La vida remanente depende del material instalado, condición de fabricación, soldaduras, geometría actual e historial de presión y temperatura. Las horas sin contexto pueden ocultar sobretemperaturas, transitorios y cambios de servicio. Identificación de aleación y trazabilidad son esenciales cuando se pretende representar un componente mediante datos de rotura publicados.
Los métodos de evaluación deben declarar criterios, propiedades, incertidumbres y dominio de validez. Extrapolación prolongada, dispersión experimental y tensión multiaxial no desaparecen por elegir una ecuación conocida. Las hipótesis de daño acumulado también necesitan justificación: sumar fracciones de vida simplificadas no transforma datos hipotéticos en evidencia suficiente para liberar un equipo o fijar su siguiente inspección sin una base técnica adecuada.
En la práctica, integridad combina documentación, inspección, análisis y decisión técnica responsable. Los ejemplos ayudan a formular mejores preguntas; no sustituyen selección de materiales, cálculos bajo criterios aplicables o una evaluación de aptitud para el servicio de un equipo con condiciones reales.
Laboratorio didáctico y archivos para estudiar
El laboratorio descargable permite variar tensión, temperatura y tiempo en la expresión normalizada de deformación. Comience con 550 °C, 80 MPa y 10.000 h y cambie una variable cada vez. Los controles abarcan 450–600 °C, 30–100 MPa y 1–100.000 h: son límites didácticos, no un intervalo validado de material.
Los escenarios CSV y el modelo Python permiten auditar entradas y salidas. Verifique las unidades antes de comparar: deformación adimensional no es porcentaje, Kelvin no es Celsius y duración de exposición no equivale automáticamente a tiempo hasta fractura. El HTML muestra deformación, su derivada temporal, factor térmico y razón entre deformación calculada y referencia de 0,2%. Las curvas de rotura permanecen estáticas en el artículo y los archivos del kit. Un aviso sobre 5% de deformación solo señala gran deformación en el ejercicio; no significa rotura, aceptación o rechazo operativo.
El HTML es una herramienta educativa, no representa material comercial ni equipo real. Los créditos permiten comprobar autoría y contexto fotográfico; las referencias institucionales amplían los conceptos.
Abrir laboratorio didáctico PT/EN/ES →
Descargar escenarios sintéticos CSV →
Resistir una carga también significa resistir durante el tiempo necesario
La fluencia conecta movimiento atómico, microestructura, tensión y duración. Comprender los estadios ayuda a interpretar ensayos; reconocer geometría evita aproximaciones fuera de sus hipótesis; distinguir correlación y datos reales impide convertir una curva elegante en falsa certeza de vida. Ese recorrido permite utilizar la teoría para observar componentes calientes con mejores criterios y seleccionar qué evidencias deben investigarse.
En la fluencia, la temperatura da movilidad a los átomos y el tiempo participa en la solicitación. Para calderas, tuberías y turbinas hay que preguntar cuánto tiempo, a qué temperatura y bajo qué condiciones debe resistir el material. Una respuesta defendible empieza por esas condiciones y continúa con evidencias; no termina al obtener el resultado de la primera cuenta.
Preguntas frecuentes
¿Qué es la fluencia de los metales?
Es deformación dependiente del tiempo bajo tensión. Su relevancia depende de temperatura, duración, material y microestructura. En componentes calientes puede controlar deformación y rotura sin un aumento de la carga exterior.
¿A qué temperatura resulta importante?
No existe una temperatura universal. T/Tm en Kelvin orienta la discusión; intervalos como 0,3–0,4 Tm no sustituyen propiedades de la aleación, tensión, duración y temperatura local efectiva del metal.
¿Cuáles son los tres estadios?
Primario: velocidad decreciente. Secundario: velocidad aproximadamente constante durante parte del ensayo. Terciario: aceleración. Su duración y claridad dependen del material y de las condiciones de ensayo.
¿Carga constante significa tensión constante?
No necesariamente. Bajo fuerza constante, la reducción de sección aumenta la tensión verdadera. La tensión nominal calculada con el área inicial no describe esa evolución local.
¿Qué es la rotura por fluencia?
Es la fractura tras exposición a tensión y temperatura durante un tiempo. Se distingue de la deformación acumulada, medible antes de fractura y que por sí sola no define una vida admisible.
¿Cómo funciona Larson–Miller?
Correlaciona temperatura absoluta y logaritmo del tiempo de rotura. Aquí P = T[C + log10(tr/h)] utiliza Kelvin y C = 20 hipotético. La constante ajustada y la convención de unidades deben ser coherentes.
¿El tubo del ejercicio tiene pared delgada?
La geometría da t/ri = 0,25 y no justifica esa aproximación. Sus 50 MPa no son tensión validada. Lamé da 45,5556 MPa circunferenciales interiores elásticos, sin evaluar fluencia ni dimensionar servicio caliente.
¿Norton–Bailey predice la rotura del laboratorio?
No. La expresión normalizada calcula deformación hipotética con velocidad decreciente. No representa estadios secundario o terciario ni establece un umbral de deformación para declarar fallo.
¿Una réplica sin cavidades demuestra ausencia de daño?
No. Representa la superficie preparada y el área examinada. Ausencia local de cavidades no demuestra integridad de todo el volumen, soldaduras o regiones con otra exposición térmica.
¿Puedo definir vida remanente con estos resultados?
No. Los coeficientes son sintéticos y los conjuntos independientes. Se necesitan material identificado, geometría, historial, inspecciones, propiedades representativas y un método técnico adecuado para el componente.
