Entenda a fluência dos metais, seus mecanismos, curvas de ruptura e Larson–Miller, com exercícios sobre tubos e limites da previsão de vida em alta temperatura.
Quando o tempo também participa da carga
Como um tubo de aço pode continuar se deformando durante milhares de horas até romper, mesmo sem um aumento evidente da carga? Em uma linha de vapor, um superaquecedor ou uma turbina, a resposta pode envolver fluência: deformação dependente do tempo, favorecida pela temperatura e condicionada pela tensão e pela microestrutura.
Um componente pode suportar a partida e ainda assim não resistir ao conjunto de condições imposto durante anos. A comparação com o escoamento em temperatura ambiente ajuda a apresentar o problema, mas não basta para avaliar serviço quente. Importam também as propriedades na temperatura de operação, os critérios dependentes do tempo e o histórico real.
Esta revisão conecta mecanismos, ensaios e exercícios para explicar essa diferença. Os números e gráficos de modelagem são sintéticos, sem vínculo com uma classe comercial de aço.
Temperatura homóloga: a escala correta começa em Kelvin
A temperatura homóloga é a razão T/Tm, com temperatura de serviço T e referência de fusão Tm na mesma escala absoluta, Kelvin. Não se deve dividir diretamente dois valores em graus Celsius. Por exemplo, 550 °C correspondem a 823,15 K; a conversão faz parte da física, não apenas da apresentação da unidade.
Faixas como 0,3 a 0,4 Tm aparecem como orientação para discutir a relevância da fluência em metais. Elas não definem um interruptor universal entre ausência e presença do fenômeno. Liga, tensão, duração, mecanismos dominantes e sensibilidade da medição alteram a resposta; ligas também possuem intervalo de fusão, exigindo definir a referência, como o solidus.
No equipamento, interessa a temperatura do metal na região crítica, não somente a indicação nominal do vapor ou do gás. Depósitos, distribuição de fluxo, isolamento e condições de refrigeração podem produzir diferenças locais importantes. Um pequeno ponto quente pode acumular dano de forma distinta do restante da peça, mesmo com operação global aparentemente estável.
Como ler os três estágios de uma curva de fluência

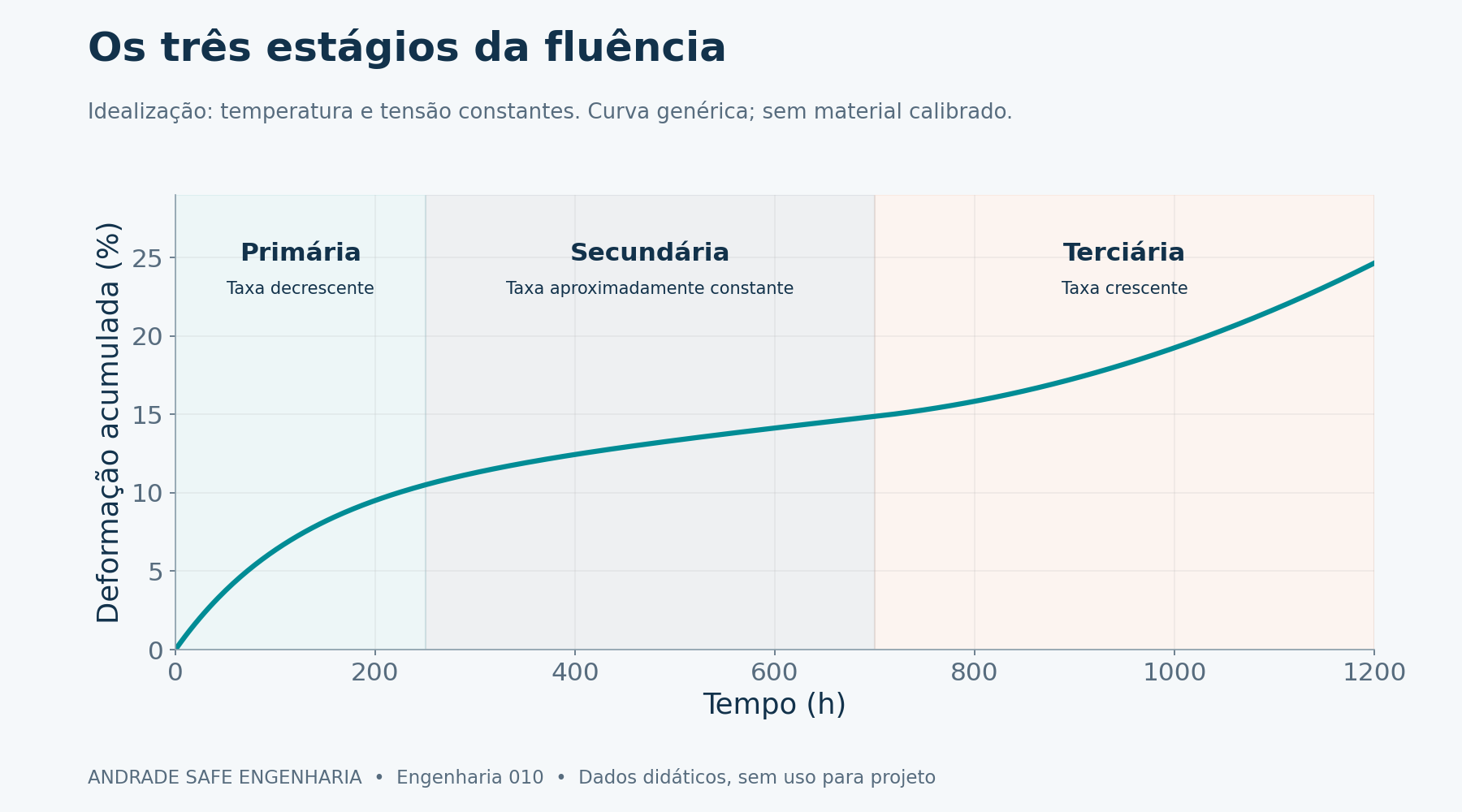

Uma curva de fluência registra deformação em função do tempo sob condições de ensaio definidas. Após a resposta instantânea ao carregamento, o estágio primário apresenta taxa decrescente: o material continua deformando, mas a inclinação da curva diminui. Encruamento e processos de recuperação participam dessa evolução, conforme a combinação de material, tensão e temperatura.
No estágio secundário, a taxa é aproximadamente constante em uma faixa do ensaio. Essa região, muitas vezes descrita por uma taxa mínima, é útil para comparação e modelagem. Não significa que a microestrutura esteja congelada nem que exista duração ilimitada. Uma inclinação pequena, acumulada durante muitas horas, ainda pode produzir uma deformação significativa.
O estágio terciário apresenta aceleração, podendo envolver redução de seção, cavidades, trincas e alterações microestruturais. Sua forma depende do material e do ensaio. A curva desenhada no artigo é esquemática: não fornece limite aceitável de deformação, alarme operacional ou previsão de ruptura para um tubo real. Nem todo ensaio mostra três regiões igualmente nítidas.
| Estágio | Tendência da taxa | Interpretação |
|---|---|---|
| Primário | Decrescente | Deformação continua; inclinação diminui |
| Secundário | Aproximadamente constante | Faixa útil para taxa mínima |
| Terciário | Crescente | Aceleração; mecanismos dependem do material |
O que acontece dentro do metal

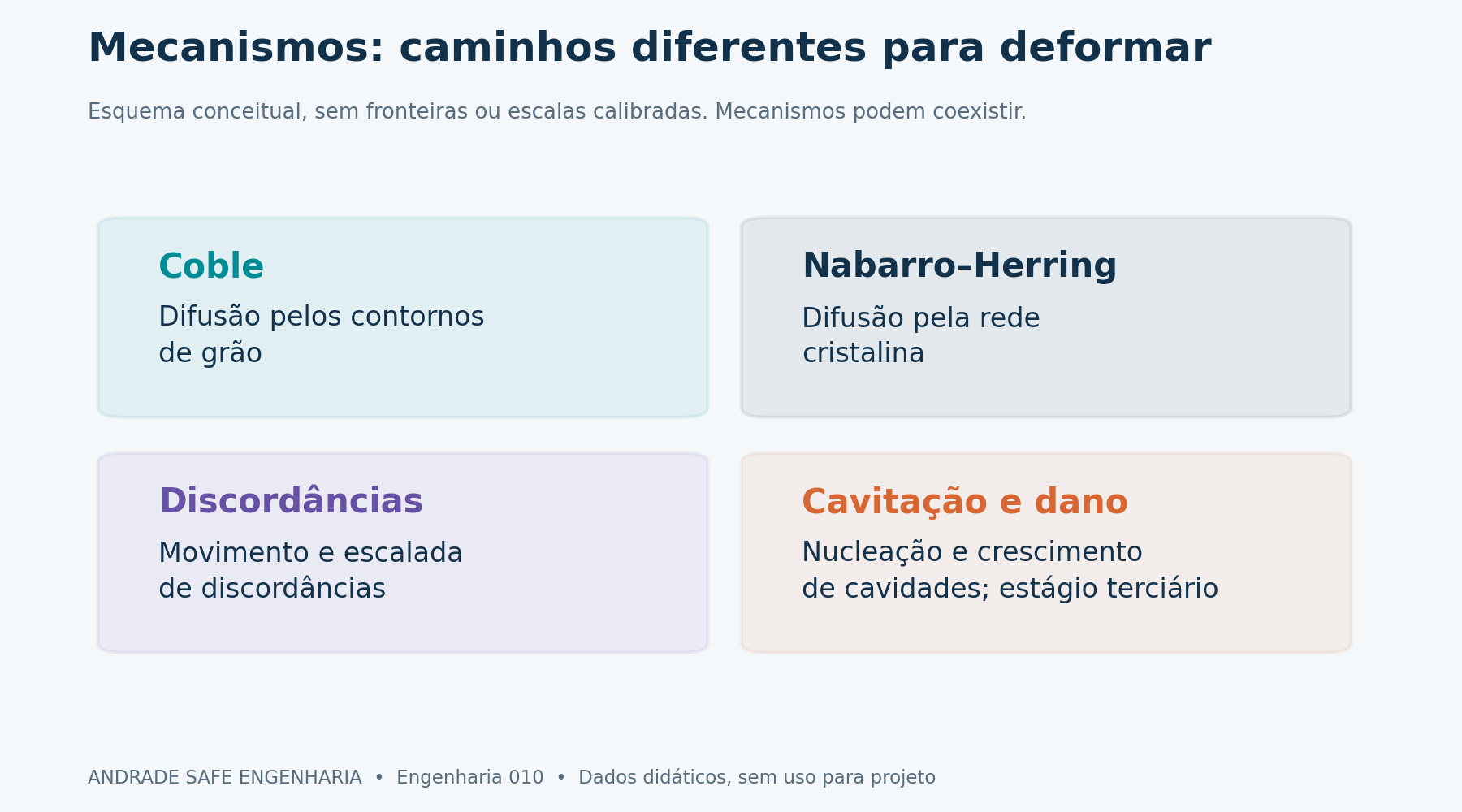

Na fluência difusional de Nabarro–Herring, o transporte atômico ocorre pela rede cristalina. Na formulação idealizada, a taxa apresenta dependência inversa com o quadrado do tamanho de grão, d⁻². No mecanismo de Coble, a difusão pelos contornos de grão ganha importância e a dependência idealizada é d⁻³. Essas relações pressupõem condições específicas, não qualquer aço em serviço.
Na fluência por discordâncias, o movimento desses defeitos cristalinos, incluindo processos de escalada e recuperação, permite deformação dependente do tempo. A taxa pode exibir forte sensibilidade à tensão, frequentemente representada por uma lei de potência. Precipitados, solução sólida e estabilidade microestrutural afetam a resistência; por isso composição nominal e temperatura, isoladamente, não descrevem toda a resposta.
Cavidades em contornos de grão podem se desenvolver e coalescer durante o dano, mas não são a explicação única para toda ruptura por fluência. Estados multiaxiais, ambiente, soldas e evolução metalúrgica também importam.
Ensaio de fluência e ensaio até a ruptura
A ASTM E139-24 trata de ensaios de fluência, creep-rupture e stress-rupture de materiais metálicos. O escopo público descreve determinação da deformação com o tempo e do tempo até fratura sob força de tração constante e temperatura constante. Essa síntese utiliza o resumo oficial disponível; não pretende reproduzir procedimentos ou requisitos detalhados do texto normativo integral.
No ensaio voltado à deformação, acompanhar alongamento e tempo permite obter a curva e parâmetros como taxa mínima. No ensaio de ruptura, o tempo até a fratura é uma resposta central, acompanhado das condições e de informações pertinentes ao corpo de prova. Comparações precisam considerar geometria, medição, controle térmico, condição metalúrgica e dispersão dos resultados.
Força constante não equivale a tensão verdadeira constante. Se a seção resistente diminui e a força permanece, a tensão verdadeira aumenta. A tensão nominal pode continuar sendo expressa a partir da área inicial, mas essa convenção não elimina a evolução local. Essa distinção ajuda a entender a aceleração terciária e evita interpretar curvas de laboratório como carregamentos perfeitamente imutáveis.
ASTM E139-24 — Creep, Creep-Rupture, and Stress-Rupture Tests →
| Ensaio / controle | O que se observa | Cuidado |
|---|---|---|
| Fluência | Deformação versus tempo | Controle e medição importam |
| Ruptura | Tempo até fratura | Dispersão e condição metalúrgica |
| Força constante | Carga mantida | Tensão verdadeira pode aumentar |
Curvas de ruptura: tempo não é uma propriedade isolada
Uma família de curvas tensão versus tempo de ruptura permite comparar resultados obtidos em temperaturas definidas. Aumentar a tensão ou a temperatura tende a reduzir o tempo até a ruptura nas faixas usuais consideradas. O eixo do tempo frequentemente é logarítmico, permitindo mostrar ordens de grandeza; distâncias iguais nesse eixo representam razões iguais, não incrementos iguais de horas.

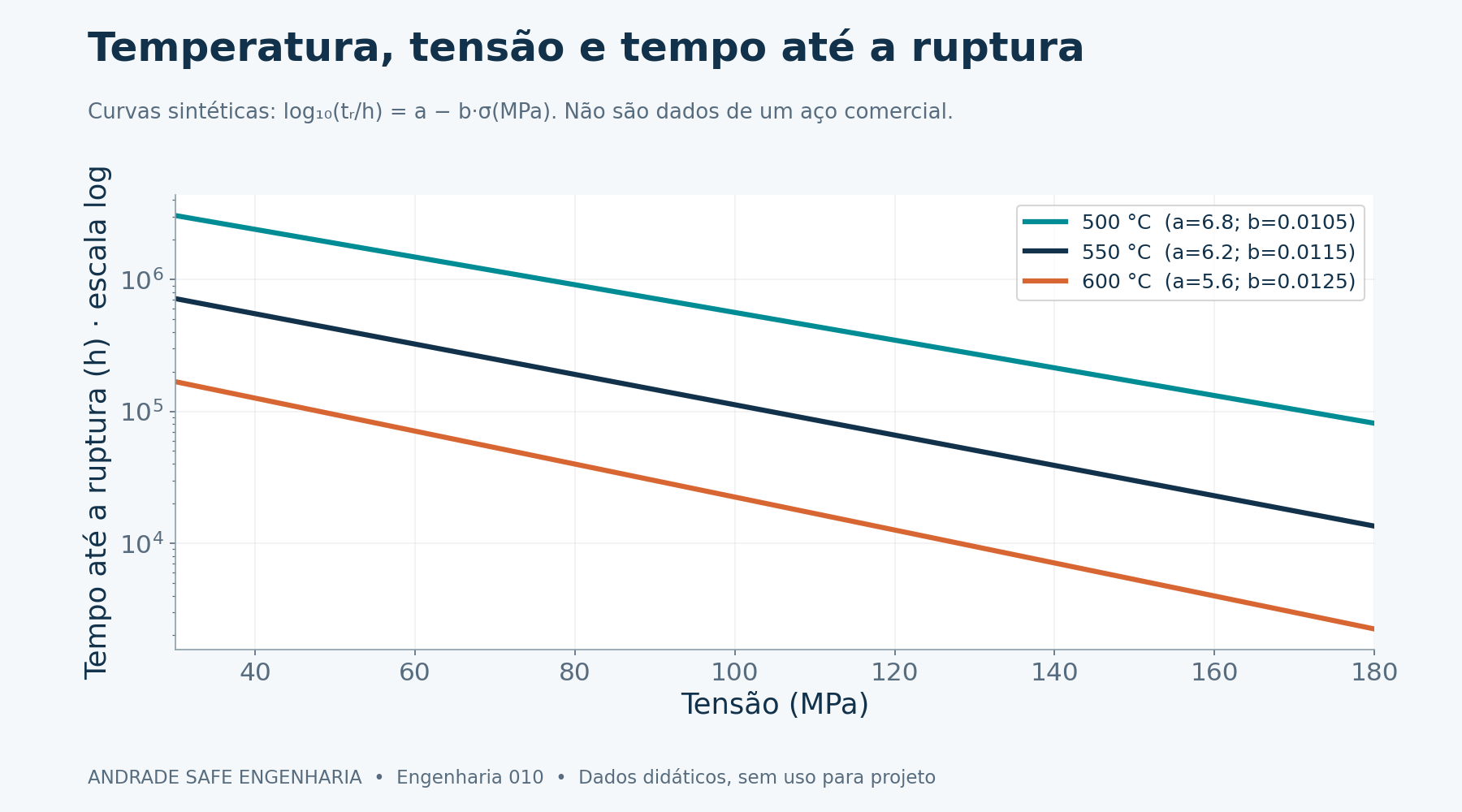

O gráfico deste artigo adota, somente para ensino, log10(tr/h) = a − b·(σ/MPa). Aqui tr é o tempo em horas, σ é a tensão em MPa e a e b são coeficientes sintéticos associados a cada curva de temperatura. Eles não vieram de tabelas de fabricante, da ASME ou de uma campanha experimental de aço identificado.
Uma reta ajustada não garante extrapolação segura. Em materiais reais, mudanças de mecanismo, envelhecimento, soldagem e dispersão podem alterar a relação entre tensão e duração. Quanto mais distante o uso pretendido estiver da faixa ensaiada, mais importante será examinar a justificativa física e estatística, em vez de confiar apenas na aparência contínua da linha.
Larson–Miller: correlacionar resultados sem apagar suas diferenças
O parâmetro de Larson–Miller combina temperatura absoluta e tempo de ruptura: P = T·[C + log10(tr/h)]. T entra em Kelvin; escrever tr/h explicita que o logaritmo utiliza o valor numérico do tempo em horas. C é uma constante de correlação que precisa ser definida e ajustada para o conjunto de dados e para sua convenção.
O valor C = 20 é usado aqui como hipótese didática, não como constante universal dos aços. Dividir P por 1.000 facilita a escala de um gráfico, sem mudar o significado da correlação. Trocar a unidade do tempo sem adequar a convenção de C altera o resultado, assim como usar Celsius no lugar de Kelvin compromete a interpretação.

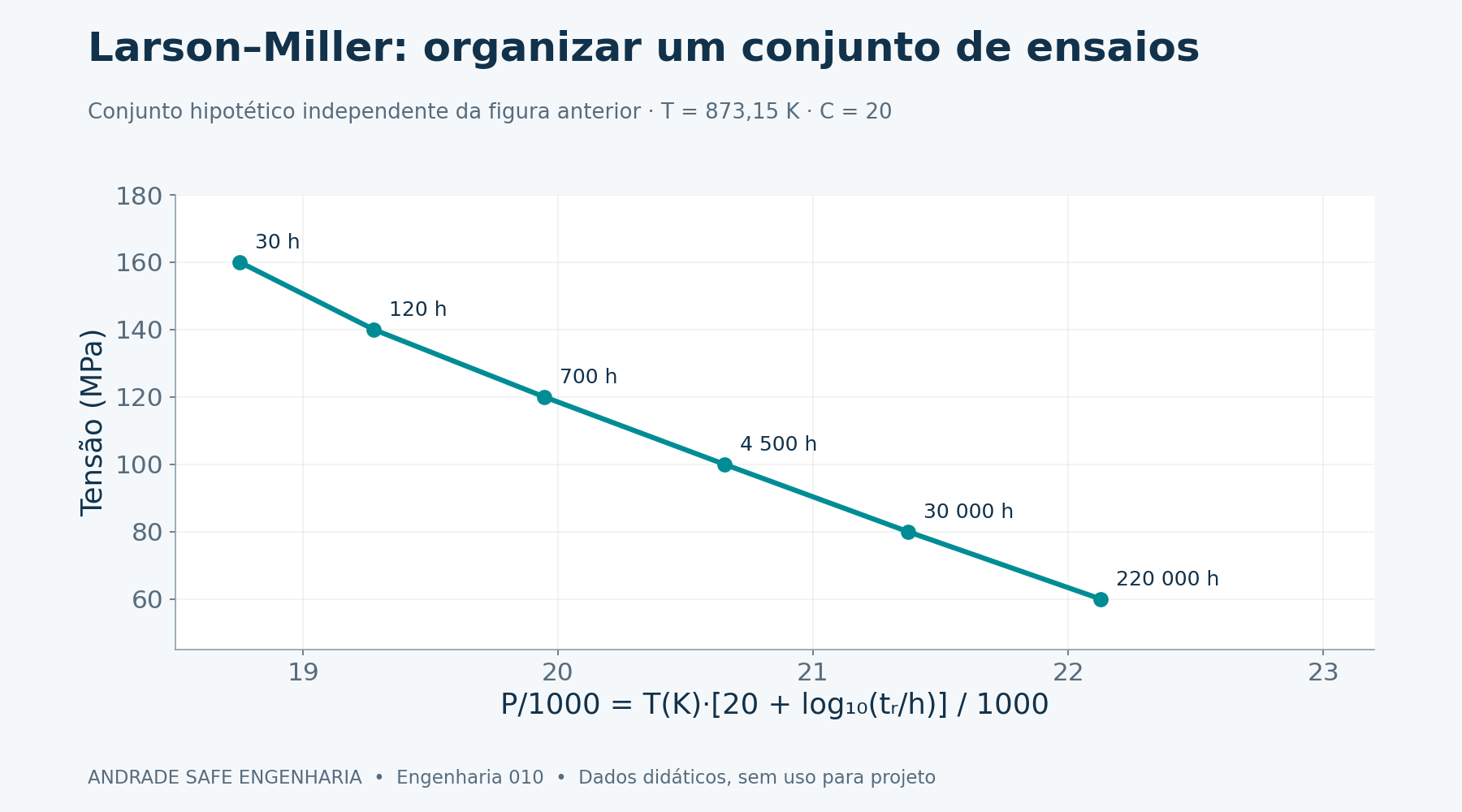

A figura Larson–Miller utiliza outro conjunto sintético: a 600 °C, tensões de 160, 140, 120, 100, 80 e 60 MPa correspondem a 30, 120, 700, 4.500, 30.000 e 220.000 h. Esse conjunto é independente das retas de ruptura anteriores. Não representa a mesma liga e não deve ser combinado com elas para inventar uma curva mestra certificada.
Exercício 1: o tubo obriga a conferir a hipótese geométrica
Considere p = 10 MPa, diâmetro externo Do = 50 mm e espessura t = 5 mm. O raio externo é ro = 25 mm e o interno ri = 20 mm. A expressão simplificada p·Do/(2t) fornece 50 MPa, mas t/ri = 0,25: essa geometria não justifica tratar a parede como delgada. O resultado não deve ser apresentado como tensão validada.
Para um cilindro idealizado, elástico, sem pressão externa, a solução de Lamé fornece a tensão circunferencial na face interna: σθ(ri) = p·(ri² + ro²)/(ro² − ri²). Substituindo os valores em unidades coerentes, resulta 10·(400 + 625)/(625 − 400) = 45,5556 MPa. Esse valor corresponde à componente circunferencial elástica no ponto indicado.
Nem mesmo essa correção geométrica dimensiona a tubulação quente. Pressão produz outras componentes de tensão; extremidades, restrições, peso, dilatação, soldas e perda de espessura precisam ser considerados conforme o caso. Lamé não descreve sozinho a redistribuição por fluência nem a vida multiaxial. A primeira aprendizagem do exercício é conferir as hipóteses antes de aproveitar um número aparentemente convincente.
| Grandeza | Valor | Limite |
|---|---|---|
| p; Do; t | 10 MPa; 50 mm; 5 mm | Geometria hipotética |
| ri; ro; t/ri | 20 mm; 25 mm; 0,25 | Parede delgada não justificada |
| pDo/(2t) | 50 MPa | Aproximação inadequada aqui |
| Lamé: σθ(ri) | 45,5556 MPa | Componente elástica interna; não é avaliação de fluência |
Exercício 2: aumentar a temperatura mantendo uma tensão hipotética
Adote agora σ = 50 MPa como hipótese independente, sem atribuí-la ao tubo anterior. Para a curva sintética de 550 °C, a = 6,2 e b = 0,0115; para 600 °C, a = 5,6 e b = 0,0125. Calculamos primeiro o logaritmo e depois aplicamos a potência de dez, preservando MPa e horas na convenção declarada.
A 550 °C, log10(tr/h) = 6,2 − 0,0115·50 = 5,625, resultando em aproximadamente 421.696,50 h. A 600 °C, o expoente é 5,6 − 0,0125·50 = 4,975, resultando em 94.406,09 h. Na comparação entre essas duas curvas inventadas, o tempo da segunda é cerca de 22,4% do primeiro, uma redução próxima de 77,6%.
A razão entre os tempos é aproximadamente 4,47. Ela ilustra sensibilidade térmica no exemplo, sem estabelecer uma regra de que qualquer aumento de 50 °C divide a vida por esse fator. Esses tempos não são vida útil autorizada, vida remanescente ou intervalo de inspeção.
| Curva sintética | Expoente log10(tr/h) | Tempo |
|---|---|---|
| 550 °C; a = 6,2; b = 0,0115 | 5,625 | 421.696,50 h |
| 600 °C; a = 5,6; b = 0,0125 | 4,975 | 94.406,09 h |
| Comparação | Razão ≈ 4,47 | Redução ≈ 77,6% |
Exercício 3: uma forma normalizada de Norton–Bailey

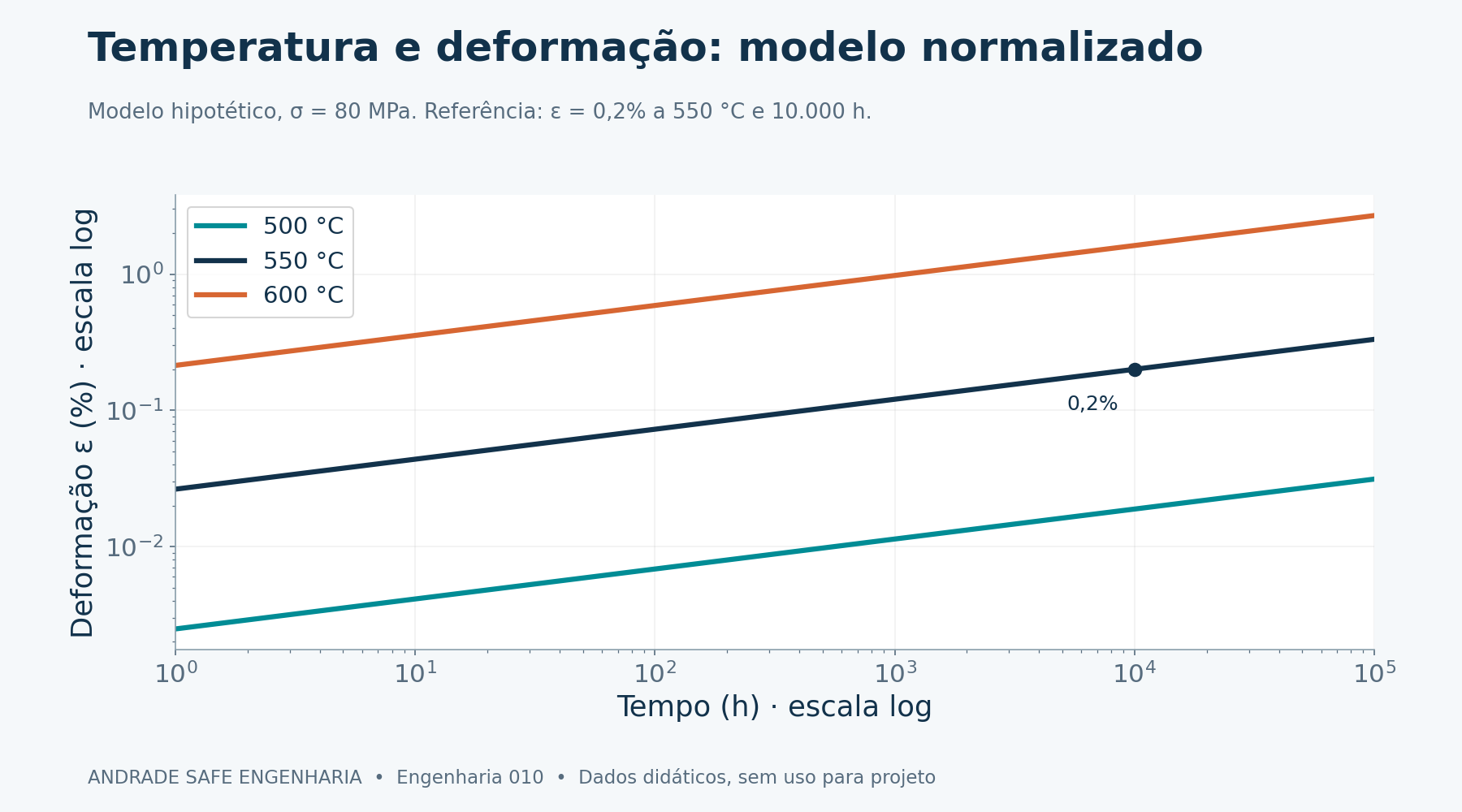

Para explorar tendências sem parâmetros dimensionais ambíguos, usamos ε = 0,002·(σ/80 MPa)^5,2·(t/10.000 h)^0,22·exp{−(250.000/8,314)·[1/T − 1/823,15]}. ε é deformação adimensional; T está em Kelvin. A energia de ativação hipotética é 250.000 J/mol e R = 8,314 J/(mol·K). Todas as constantes pertencem ao exercício, não a um aço certificado.
Na condição de referência, σ = 80 MPa, t = 10.000 h e T = 823,15 K, os fatores normalizados valem um, produzindo ε = 0,002, ou 0,2%. O expoente de tensão 5,2 aumenta a sensibilidade à carga. O termo exponencial cresce ao elevar a temperatura; usar diretamente Celsius ou substituir MPa por Pa sem alterar a formulação destrói a coerência do cálculo.
Como o expoente temporal é 0,22, esta expressão produz taxa decrescente para tempo positivo. Ela não reproduz uma região secundária de taxa constante, aceleração terciária ou ruptura. O laboratório não atribui falha ao ultrapassar um percentual arbitrário de deformação. Comparar conceitualmente este modelo com as curvas estáticas de ruptura serve para distinguir perguntas e modelos, não para fundi-los em uma ferramenta de prognóstico.
Onde a fluência encontra a engenharia de campo
Tubos de superaquecedores e reaquecedores combinam pressão, exposição térmica prolongada e possíveis diferenças entre temperatura do fluido e do metal. Linhas de vapor também recebem esforços de suportação, dilatação e restrições. Uma análise útil relaciona mecanismo provável, distribuição de tensões e temperatura local, em vez de classificar todo componente quente pelo mesmo critério simplificado de resistência.
Em turbinas, partes quentes, rotores e carcaças possuem condições bastante diferentes entre si. Material, resfriamento, gradientes e ciclos determinam quais mecanismos merecem prioridade. A seleção de uma liga resistente à fluência envolve estabilidade microestrutural e ambiente, além de resistência instantânea. Não existe uma única temperatura limite de operação que possa ser atribuída genericamente a todo aço ou a toda turbina.
A fluência pode interagir com fadiga térmica e mecânica, oxidação e corrosão em alta temperatura. Uma parada e uma partida acrescentam variações de tensão e temperatura ao histórico. Por isso a distinção entre carga sustentada e carga cíclica é útil conceitualmente, mas o equipamento real pode exigir avaliação da interação creep-fatigue e dos mecanismos ambientais ao mesmo tempo.
Boiler tube failure mechanisms →
Sinais de dano: observar antes de concluir
Abaulamento, ovalização e deformação permanente progressiva justificam investigação, especialmente quando associados a exposição térmica prolongada. Redução de espessura pode elevar a solicitação e alterar a geometria, enquanto depósitos podem mudar o regime térmico. Nenhum desses sinais, isoladamente, identifica a causa ou quantifica a vida; comparar medições ao longo do tempo ajuda a reconhecer a evolução.
Réplicas metalográficas podem revelar características da superfície preparada e apoiar a investigação de cavitação, conforme o material e a técnica. Metalografia, dureza, ensaios não destrutivos, controle dimensional e dados operacionais respondem a perguntas distintas. A ausência de cavidades em uma pequena área examinada não comprova ausência de dano no volume inteiro, em soldas ou em regiões com outra condição térmica.
A investigação deve registrar localização, método, repetibilidade, espessura, condição superficial e histórico disponível. Um diagnóstico robusto relaciona evidências e mecanismos plausíveis, considerando limitações de acesso e de representatividade. Fotografias de equipamentos ilustram aplicações, mas não autorizam afirmar que aquelas peças possuem dano por fluência quando essa condição não foi documentada pela fonte da imagem.
Por que vida remanescente exige mais que uma calculadora
A vida remanescente depende do material efetivamente instalado, condição de fabricação, soldas, geometria atual e histórico de pressão e temperatura. Horas de operação sem contexto podem ocultar sobretemperaturas, transientes e mudanças de serviço. Identificação da liga e rastreabilidade tornam-se especialmente relevantes quando se pretende usar dados de ruptura publicados para representar um componente específico em operação.
Métodos de avaliação precisam declarar critérios, propriedades, incertezas e domínio de validade. Extrapolação longa, dispersão experimental e tensão multiaxial não desaparecem ao escolher uma equação conhecida. A hipótese de dano acumulado também exige justificativa: somar frações de vida calculadas de forma simplificada não transforma dados hipotéticos em evidência suficiente para liberar um equipamento ou definir sua próxima inspeção.
Na prática, integridade combina documentação, inspeção, análise e decisão técnica responsável. Os exemplos apresentados aqui contribuem para formular perguntas melhores; não substituem seleção de material, cálculo conforme critérios aplicáveis ou avaliação de aptidão para serviço.
Laboratório didático e arquivos para estudar
O laboratório para download permite variar tensão, temperatura e tempo na expressão normalizada de deformação. Comece pela referência de 550 °C, 80 MPa e 10.000 h e altere uma variável de cada vez. Os controles abrangem 450–600 °C, 30–100 MPa e 1–100.000 h; são limites didáticos, não uma faixa validada de material.
A planilha de cenários em CSV e o modelo em Python tornam as entradas e saídas auditáveis. Verifique as unidades antes de comparar resultados: deformação adimensional não é porcentagem, Kelvin não é Celsius e tempo de exposição não é automaticamente tempo até fratura. O HTML apresenta deformação, sua derivada temporal, fator térmico e razão entre deformação calculada e a referência de 0,2%. As curvas de ruptura permanecem estáticas no artigo e nos arquivos do kit. Um aviso para deformação superior a 5% apenas sinaliza grande deformação no exercício; não indica ruptura, aceitação ou rejeição operacional.
O HTML é uma ferramenta educacional; não representa material comercial, equipamento real ou autorização operacional. Use os créditos para conferir autoria e contexto das fotografias e consulte as referências institucionais para aprofundar os conceitos.
Abrir laboratório didático PT/EN/ES →
Baixar cenários sintéticos CSV →
Resistir à carga também significa resistir durante o tempo necessário
Fluência conecta movimento atômico, microestrutura, tensão e duração. Entender seus estágios ajuda a ler ensaios; reconhecer a geometria evita usar uma aproximação fora da hipótese; separar correlação e dado real impede transformar uma curva elegante em uma falsa certeza de vida. Esse percurso torna a teoria útil para observar componentes quentes com mais critério.
Na fluência, a temperatura dá mobilidade aos átomos e o tempo participa da solicitação. Para caldeiras, tubulações e turbinas, a pergunta precisa incluir quanto tempo, em qual temperatura e sob quais condições o material deve resistir. Uma resposta tecnicamente defensável começa por essas condições e continua com evidências, não termina na primeira conta.
Perguntas frequentes
O que é fluência dos metais?
É deformação dependente do tempo sob tensão. Sua relevância em serviço depende de temperatura, duração, material e microestrutura; em componentes quentes, pode controlar deformação e ruptura mesmo sem aumento da carga externa.
Em que temperatura a fluência se torna importante?
Não há temperatura universal. A razão T/Tm, em Kelvin, oferece orientação; faixas como 0,3–0,4 Tm não substituem propriedades da liga, tensão, duração e temperatura efetiva do metal.
Quais são os estágios de fluência?
Primário: taxa decrescente. Secundário: taxa aproximadamente constante em parte do ensaio. Terciário: aceleração. As regiões dependem das condições e nem sempre aparecem igualmente nítidas.
Carga constante significa tensão constante?
Não necessariamente. Sob força constante, a redução da seção eleva a tensão verdadeira. A tensão nominal calculada pela área inicial não descreve essa evolução local.
O que é ruptura por fluência?
É a fratura após exposição a tensão e temperatura durante um intervalo de tempo. Distingue-se da deformação acumulada, que pode ser medida antes da ruptura e não define sozinha uma vida admissível.
Como funciona o parâmetro de Larson–Miller?
Combina temperatura absoluta e logaritmo do tempo de ruptura em uma correlação. Aqui usamos P = T[C + log10(tr/h)], T em Kelvin e C = 20 hipotético; a constante e as unidades devem permanecer coerentes.
O tubo do exercício pode ser tratado como parede delgada?
Não com a geometria adotada: t/ri = 0,25. Os 50 MPa da aproximação não são uma tensão validada. Lamé fornece 45,5556 MPa circunferenciais internos no cilindro elástico idealizado, sem avaliar fluência ou dimensionar serviço quente.
Norton–Bailey prevê a ruptura do laboratório?
Não. A expressão normalizada calcula deformação hipotética com taxa decrescente. Não representa os estágios secundário ou terciário, nem estabelece um limite de deformação para declarar falha.
Réplicas sem cavidades comprovam ausência de dano?
Não. A réplica representa a superfície preparada e a área examinada. Ausência local de cavidades não comprova integridade de todo o volume, das soldas ou de regiões com outra exposição térmica.
Posso usar os resultados para definir vida remanescente?
Não. Os coeficientes são sintéticos e os conjuntos são independentes. Vida remanescente exige material identificado, geometria, histórico, inspeções, propriedades representativas e método técnico adequado ao componente.
