Fadiga dos metais: por que uma peça pode quebrar abaixo do limite de escoamento?

Uma peça pode suportar uma carga e falhar após milhares de repetições. Entenda ciclos, trincas e quatro modelos didáticos, com fotos reais e o caso Aloha 243.

Entenda como surge a fadiga dos metais, como interpretar curvas S–N, aplicar Goodman e Miner e avaliar o crescimento de trincas em componentes.

Suportar uma carga não é o mesmo que suportar sua repetição

Um eixo sob flexão rotativa, um parafuso ou um suporte sujeito a vibração pode falhar depois de milhares de ciclos, embora a tensão nominal máxima calculada permaneça abaixo do limite de escoamento estático. Como isso acontece? A fadiga é um fenômeno de dano progressivo sob carregamento cíclico: a história das cargas importa tanto quanto o valor observado em um instante.

A afirmação sobre tensão nominal não significa que toda região microscópica da peça ficou abaixo do escoamento local. Geometria, entalhes e defeitos podem concentrar tensão; a deformação e os mecanismos de dano na microestrutura não são descritos apenas pela média de uma seção. Superfície, ambiente e tensões residuais também entram nessa história.

A resistência estática responde a uma pergunta sobre capacidade em determinada condição. A avaliação de fadiga acompanha o efeito das repetições na integridade. Vamos usar fotografias reais contextualizadas, exemplos inteiramente sintéticos e um caso histórico documentado. Nenhuma conta deste laboratório é resultado de ensaio de um material comercial nem aprovação de uma peça.

fracture-photo.webp — fonte, autoria e condições de uso →

CC BY-SA 4.0 →

Macrofotografia real de fratura por fadiga em aço, conforme a descrição do autor.
Macrofotografia real de fratura por fadiga em aço, conforme a descrição do autor. Foto: Carlos Delgado / Wikimedia Commons, CC BY-SA 4.0. Redimensionada e convertida para WebP; sem novas anotações.

Do primeiro dano à ruptura final

Em uma descrição didática, a falha pode envolver iniciação de uma trinca, crescimento ao longo de ciclos e ruptura final da seção remanescente. Essas etapas não aparecem necessariamente como três zonas perfeitamente visíveis. Um componente pode já conter um defeito antes de entrar em serviço; corrosão, fabricação e histórico de carregamento mudam o percurso.

A região de propagação pode ocupar parte da superfície, enquanto outra região registra a ruptura final. Isso ajuda a formular perguntas, mas a aparência não substitui uma investigação. Múltiplas origens, oxidação e esfregamento depois da fratura podem alterar ou encobrir os indícios. Uma trinca importante também pode crescer sem um sinal externo evidente.

A fotografia de capa é identificada pelo autor como fratura por fadiga em aço. O esquema das zonas é uma figura conceitual separada; não desenhamos estrias ou uma origem presumida sobre a foto. A interpretação de cada superfície precisa combinar carregamento, material, geometria e exame adequado.

O que é um ciclo de tensão?

Para um ciclo com tensão máxima σ_max e mínima σ_min, usamos σ_m = (σ_max + σ_min)/2 para a média e σ_a = (σ_max − σ_min)/2 para a amplitude. A faixa é Δσ = σ_max − σ_min = 2σ_a. Todas têm unidade de tensão, aqui MPa. Amplitude e faixa não são intercambiáveis nas equações.

Com σ_max = 240 MPa e σ_min = −120 MPa, a média é 60 MPa, a amplitude 180 MPa e a faixa 360 MPa. A razão R = σ_min/σ_max vale −0,50. Na convenção adotada, sinal positivo corresponde à tração e negativo à compressão; R só está definido dessa forma quando σ_max não é zero.

Um ciclo completamente reverso tem extremos opostos e R = −1; um ciclo pulsante com mínimo zero tem R = 0. Dois históricos podem ter a mesma amplitude e médias diferentes, produzindo respostas de fadiga distintas. Carregamentos reais também podem ser irregulares, multiaxiais ou conter paradas e transientes, sem a forma senoidal usada na figura.

Definições no ciclo ilustrativo
GrandezaExpressãoResultado
Média σ_m(240 − 120)/260 MPa
Amplitude σ_a(240 + 120)/2180 MPa
Faixa Δσ240 − (−120)360 MPa
Razão R−120/240−0,50

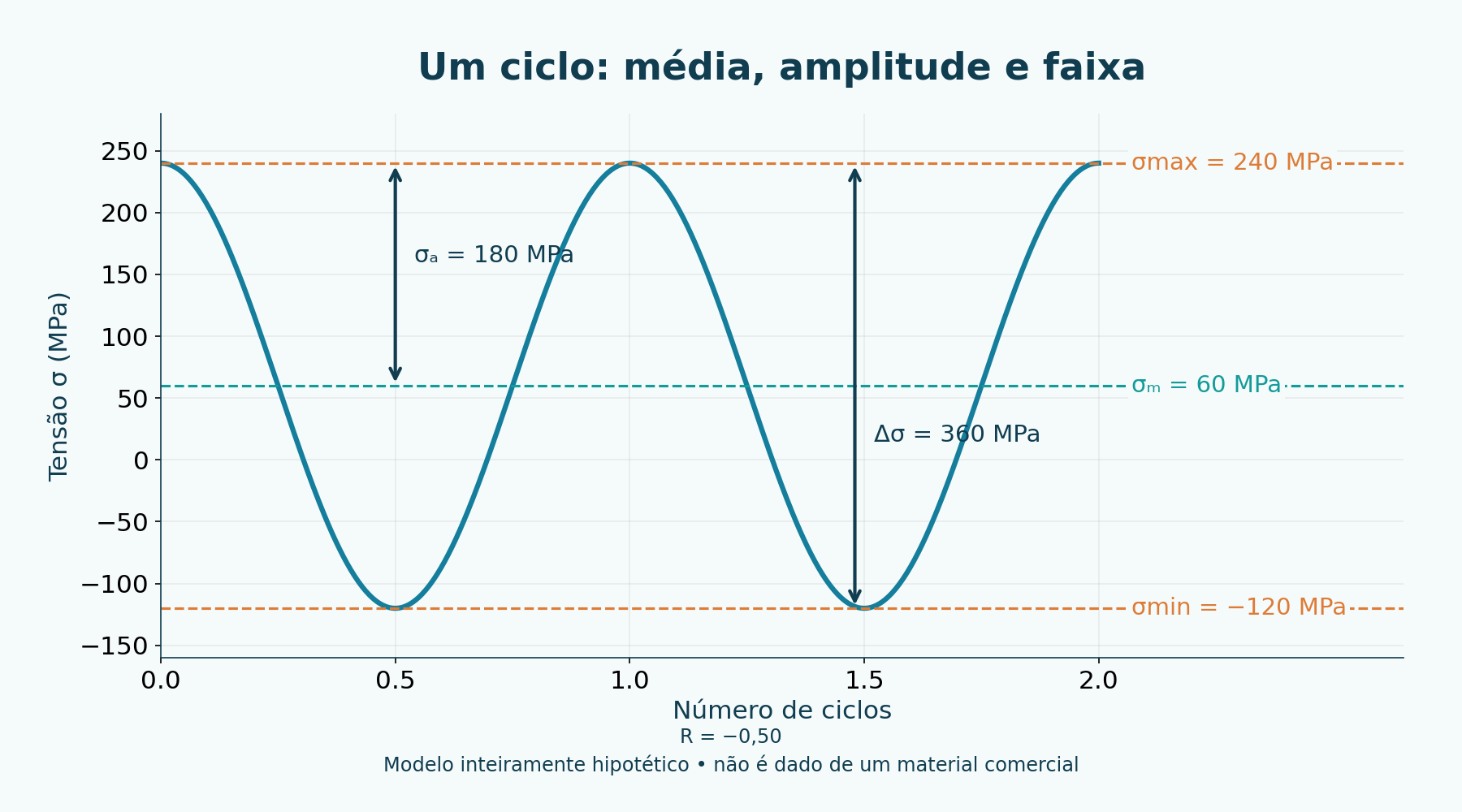

Ciclo ilustrativo: σ_max = 240 MPa, σ_min = −120 MPa, σ_m = 60 MPa e σ_a = 180 MPa; dados hipotéticos.
Ciclo ilustrativo: σ_max = 240 MPa, σ_min = −120 MPa, σ_m = 60 MPa e σ_a = 180 MPa; dados hipotéticos.

Curva S–N: um ensaio, uma definição de vida e muita dispersão

Uma curva S–N relaciona uma medida de tensão cíclica ao número de ciclos até um critério de falha, nas condições do ensaio. Curvas associadas ao trabalho de Wöhler ajudaram a mostrar que resistir a uma carga não garante resistir indefinidamente à repetição. Antes de usar uma curva, precisamos saber se S é amplitude, faixa ou outra grandeza e qual razão de tensões foi utilizada.

Resultados experimentais apresentam dispersão. Corpos de prova, superfície, tamanho, frequência, ambiente e critério de falha influenciam a comparação. A ASTM E466-21 trata de ensaios axiais de fadiga com amplitude constante e controle de força em materiais metálicos; seu escopo não é homologação automática de um componente inteiro.

Resistência à fadiga para N ciclos é uma resistência associada a uma vida e condições definidas. Limite de fadiga é outro conceito: algumas combinações de material e condições podem apresentar um patamar no intervalo estudado. Nem todos os metais possuem um limite horizontal bem definido, e extrapolar uma curva sem contexto não demonstra vida infinita.

ASTM E466-21 — Force Controlled Constant Amplitude Axial Fatigue Tests →

Exercício 1: Basquin em uma curva inteiramente inventada

Escolhemos dois pontos sintéticos: amplitude de 300 MPa em 100000 ciclos e 200 MPa em 1000000 ciclos. Não os atribuímos a A36, SAE 1045 ou qualquer liga ensaiada. A forma adotada é σ_a = A N^b, com N usado numericamente em ciclos; outras convenções podem usar reversões, e seus coeficientes não devem ser misturados.

O expoente é b = log10(200/300)/log10(1000000/100000) = −0,176091259. Em seguida, A = 300/(100000)^b = 2278,125 MPa. A relação é uma reta em coordenadas logarítmicas; o coeficiente A não é a resistência última de um material nem um valor medido em um único ciclo.

Para amplitude de 240 MPa, N = (240/2278,125)^(1/b) = 355091,039 ciclos, aproximadamente 355091 ciclos. Esse resultado é interpolação entre os pontos escolhidos. Não inclui distribuição estatística, confiabilidade, tamanho, acabamento ou ambiente. Para amplitudes fora de 200–300 MPa, o mesmo modelo passa a extrapolar; o laboratório informa essa diferença.

Curva fictícia e cálculo de vida
ItemValor
Primeira âncora300 MPa em 100000 ciclos
Segunda âncora200 MPa em 1000000 ciclos
b−0,176091259
A2278,125 MPa
Amplitude selecionada240 MPa
Vida matemática N355091,039 ciclos

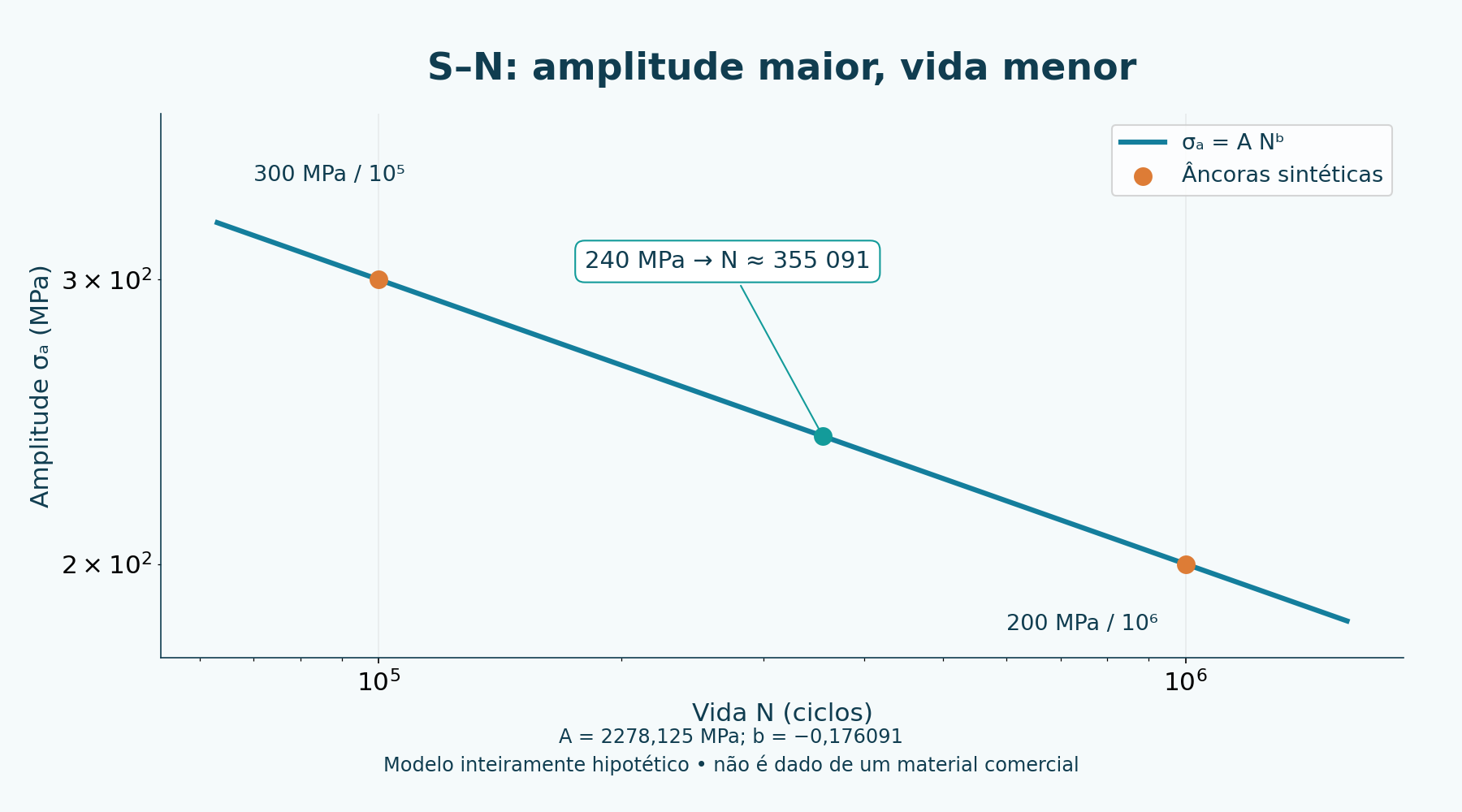

Curva S–N totalmente fictícia, com âncoras de 300 MPa em 100000 ciclos e 200 MPa em 1000000. Não caracteriza um material comercial.
Curva S–N totalmente fictícia, com âncoras de 300 MPa em 100000 ciclos e 200 MPa em 1000000. Não caracteriza um material comercial.

Entalhes, acabamento, soldas e corrosão mudam o problema

Um furo, uma rosca, um rasgo de chaveta ou uma mudança brusca de seção pode aumentar a tensão local em relação à nominal. K_t é a concentração elástica teórica de tensão para uma geometria e carregamento. K_f descreve um efeito de concentração em fadiga em uma abordagem apropriada; não é automaticamente igual a K_t.

A relação conceitual K_f = 1 + q(K_t − 1), com sensibilidade ao entalhe q entre zero e um, é uma aproximação usada em condições pertinentes. Material, tamanho e geometria influenciam seu emprego. Aplicar esse fator de forma irrefletida a uma solda não substitui normas de detalhe soldado, métodos de tensão estrutural ou ensaios relevantes.

Rugosidade, marcas de usinagem, raios de concordância e corrosão podem afetar iniciação e propagação. Tensões residuais podem ser trativas ou compressivas; tratamentos e soldagem também alteram a microestrutura. Uma fotografia de virabrequim mostra um componente real, mas não permite calcular K_t, K_f ou diagnosticar todos os fatores de sua fratura.

crankshaft-photo.webp — fonte, autoria e condições de uso →

CC BY-SA 3.0 →

Superfície fraturada de virabrequim, no arquivo identificado como Crankshaft fatigue.
Superfície fraturada de virabrequim, no arquivo identificado como Crankshaft fatigue. Foto: Peterlewis / Wikimedia Commons, CC BY-SA 3.0. Conversão WebP; resolução original de 500 × 340 preservada.

Exercício 2: tensão média trativa no diagrama de Goodman

Para outro modelo independente, adotamos referências hipotéticas S_e = 200 MPa e S_ut = 550 MPa. S_e é a referência de fadiga escolhida para este exercício de Goodman, não um patamar demonstrado pela curva Basquin anterior. S_ut representa resistência última hipotética; limite de escoamento é uma propriedade diferente.

Com σ_a = 160 MPa e σ_m = 70 MPa, o índice linear é U = σ_a/S_e + σ_m/S_ut = 160/200 + 70/550 = 0,9272727. O ponto está abaixo da reta U = 1. Definindo um fator nominal pelo escalonamento proporcional desse ponto, n = 1/U = 1,078431.

Esse recíproco não é um fator executivo de segurança nem aprovação de projeto. Não verifica escoamento, dispersão, geometria ou todos os mecanismos de falha. O laboratório restringe a média a valores trativos ou zero; tensões médias compressivas exigem tratamento e contexto apropriados, em vez de prolongar a reta como uma promessa universal de benefício.

NASA RP-1123 — Design of Power-Transmitting Shafts — Stuart H. Loewenthal →

Goodman linear com propriedades hipotéticas
Entrada ou resultadoValor
S_e / S_ut200 / 550 MPa
σ_a / σ_m160 / 70 MPa
U0,9272727
1/U nominal1,078431
InterpretaçãoPosição matemática abaixo da reta; sem aprovação

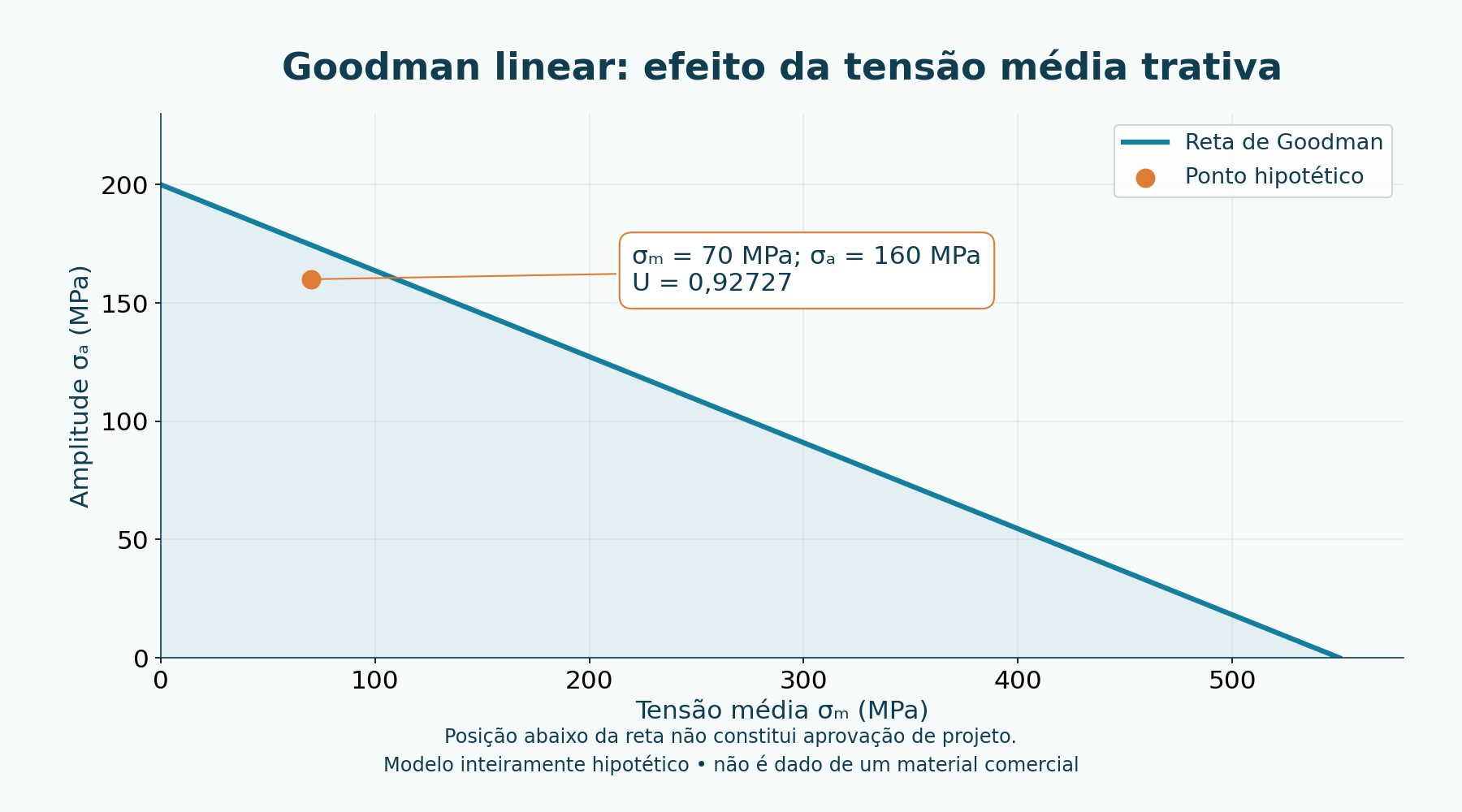

Goodman linear com referências hipotéticas. U = 0,92727 e 1/U nominal = 1,07843; posição abaixo da reta não aprova projeto.
Goodman linear com referências hipotéticas. U = 0,92727 e 1/U nominal = 1,07843; posição abaixo da reta não aprova projeto.

Exercício 3: Miner soma blocos, não prevê uma data exata

Voltamos à curva Basquin fictícia para três blocos de amplitude completamente reversa já contados. A regra linear é D = Σ(n_i/N_i), com n_i sendo os ciclos aplicados e N_i a vida de referência da curva para aquela amplitude. Cada parcela é adimensional; o modelo soma contribuições, sem representar a sequência física de aplicação.

Para 220 MPa e 100000 ciclos, N = 582017,675 e n/N = 0,171816. Para 240 MPa e 120000 ciclos, N = 355091,039 e a parcela é 0,337942. Para 270 MPa e 25000 ciclos, N = 181907,667 e a parcela é 0,137432. A soma com valores não arredondados é D = 0,64718995.

D = 1 é uma referência do modelo linear, não garantia de ruptura naquele ciclo. D = 0,647 não significa que restam exatamente 35,3% da vida. Ordem das cargas, médias, multiaxialidade, tensões residuais e ambiente podem mudar o comportamento real. A contagem rainflow é um tema tratado pela ASTM E1049-85(2023), mas este exercício não implementa o algoritmo: os blocos já foram contados.

ASTM E1049-85(2023) — Cycle Counting in Fatigue Analysis →

NASA — Cumulative Axial and Torsional Fatigue in a Cobalt-Base Superalloy →

Blocos sintéticos completamente reversos; arredondamento apenas na apresentação
BlocoAmplitudeCiclos nVida NParcela n/N
A220 MPa100000582017,6750,171816
B240 MPa120000355091,0390,337942
C270 MPa25000181907,6670,137432
Total—245000—0,647190

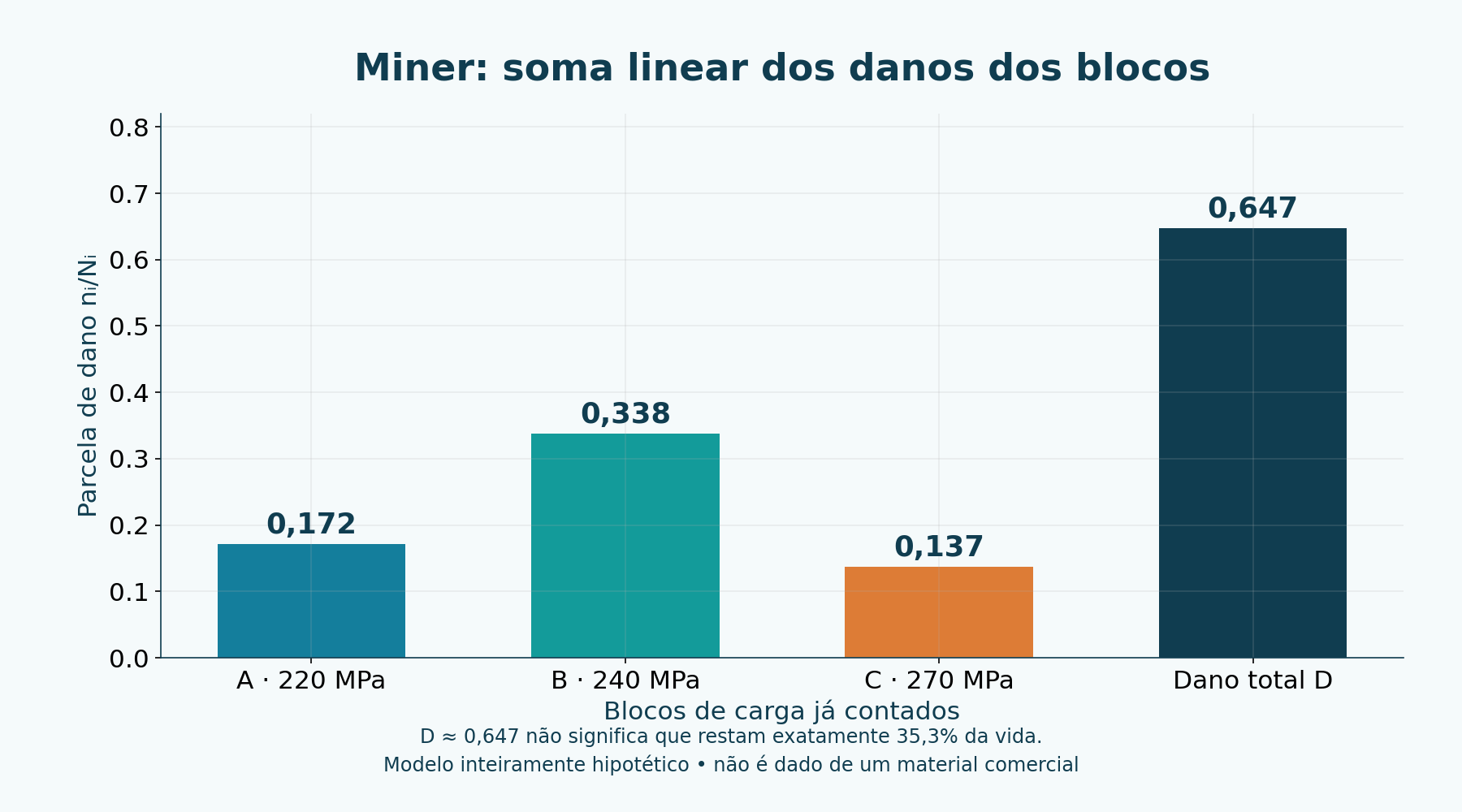

Parcelas de Miner em blocos sintéticos já contados: D = 0,64719 não representa porcentagem exata de vida restante.
Parcelas de Miner em blocos sintéticos já contados: D = 0,64719 não representa porcentagem exata de vida restante.

Uma trinca preexistente: o que a lei de Paris descreve?

A análise de propagação começa com uma trinca existente. Em uma representação elástica de modo I, ΔK = Y Δσ √(πa) relaciona a faixa de intensidade de tensão à faixa de tensão e ao comprimento a. Y depende da geometria; ΔK tem unidade MPa√m quando tensão está em MPa e a em metros. Não é a tensão média, nem a tensão nominal diretamente.

Na região de crescimento apropriada, a lei de Paris é da/dN = C(ΔK)^m. Os coeficientes dependem de material, ambiente, razão de tensões e unidades. O modelo não descreve universalmente iniciação, trincas curtas, a região próxima ao limiar, grandes zonas plásticas ou fratura instável. A ASTM E647-24 trata da medição de taxas de crescimento; seu escopo não é uma licença para extrapolar qualquer vida.

No exemplo avançado totalmente hipotético, Y = 1,12 constante, Δσ = 120 MPa, m = 3 e C = 2×10⁻¹¹ m/ciclo/(MPa√m)³. Adotamos a₀ = 1 mm e a_f = 5 mm, convertidos para 0,001 e 0,005 m. Integrando, N = 2(a₀^(−1/2) − a_f^(−1/2))/[C(YΔσ√π)³] = 129310,782 ciclos.

O tamanho final de 5 mm foi escolhido para o exercício, não calculado como trinca crítica. Faltam avaliação de K_max, resistência à fratura, dimensões e condições reais. O resultado não determina intervalo de inspeção. O gráfico usa ciclos efetivamente transcorridos, e o laboratório rejeita a_f menor ou igual a a₀ em vez de apresentar uma propagação fictícia.

ASTM E647-24 — Measurement of Fatigue Crack Growth Rates →

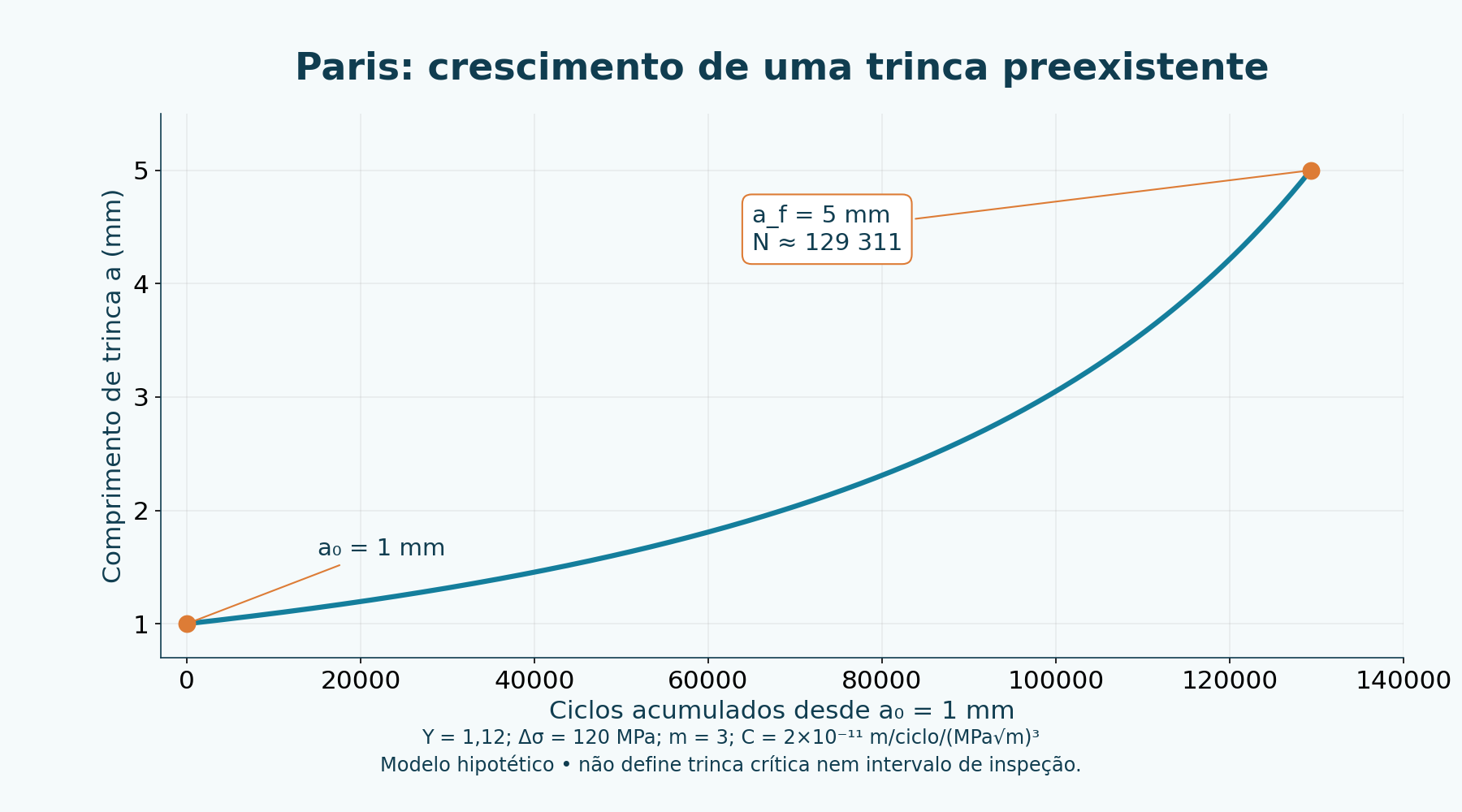

Trajetória Paris hipotética de 1 a 5 mm, com eixo em ciclos efetivos. O tamanho final não é crítico e os ciclos não definem inspeção.
Trajetória Paris hipotética de 1 a 5 mm, com eixo em ciclos efetivos. O tamanho final não é crítico e os ciclos não definem inspeção.

Fractografia: marcas de praia não são estrias

Marcas de praia são feições macroscópicas de avanço progressivo que podem aparecer em uma superfície de fadiga. Estrias são feições microscópicas examinadas, por exemplo, em microscopia eletrônica de varredura. São escalas e evidências diferentes; não devemos equiparar automaticamente uma marca a um ciclo nem supor que todo material apresenta ambas.

A ausência de macromarcas não elimina a hipótese de fadiga. Oxidação, esfregamento pós-fratura, múltiplas origens e mecanismos distintos podem dificultar a leitura. Iniciação junto a furos, inclusões, soldas ou superfície é uma possibilidade a investigar, não um diagnóstico que se aplica por semelhança visual.

A superfície real de Carlos Delgado e o esquema de zonas têm funções diferentes: a foto documenta uma peça identificada pelo autor; o esquema ensina um padrão conceitual possível. Uma investigação confiável relaciona evidências da fratura ao histórico, à geometria, ao material e às condições de serviço.

NASA RP-1291 — Fractography Handbook of Spaceflight Metals — Rebecca J. Derro →

Zonas possíveis de uma fratura: desenho conceitual, não fotografia nem interpretação da peça real. Marcas de praia não são estrias.
Zonas possíveis de uma fratura: desenho conceitual, não fotografia nem interpretação da peça real. Marcas de praia não são estrias.

Caso histórico: Aloha Airlines 243, em 1988

Em 28 de abril de 1988, o voo Aloha Airlines 243 sofreu ruptura estrutural e descompressão em voo. O caso é tratado aqui como estudo histórico de integridade e manutenção, com base no NTSB e na síntese técnica da FAA. Não é notícia de acidente recente nem demonstração de que idade do metal, isoladamente, explica uma falha.

O NTSB atribuiu a causa provável à falha do programa de manutenção em detectar descolamento significativo e dano por fadiga em uma junta longitudinal da fuselagem. A documentação também discute contribuições relacionadas à supervisão e avaliação, ao alcance das inspeções e às dificuldades associadas às juntas. Reduzir a ocorrência a uma única trinca ou a “metal velho” perderia parte essencial da conclusão.

A FAA explica o contexto de dano por fadiga junto a furos de rebites, múltiplas trincas e deterioração das juntas. A lição envolve tanto o percurso físico do dano quanto as barreiras organizacionais: projeto, instruções, execução e eficácia da inspeção precisam funcionar em conjunto. Não usamos fotos de vítimas nem imagens da FAA com direitos de terceiros sem licença.

Tolerância ao dano considera a possibilidade de defeitos e sua evolução em uma estrutura, com avaliações e inspeções sustentadas por critérios pertinentes. A AC 25.571-1D da FAA trata desse contexto para aviões de transporte. Ela é referência setorial, não uma norma universal para autorizar uma peça industrial usando os números deste laboratório.

NTSB — Aloha Airlines Flight 243 — DCA88MA054 →

FAA — Aloha Airlines Flight 243: Lessons Learned →

FAA — AC 25.571-1D — Damage Tolerance and Fatigue Evaluation of Structure →

Eixos, parafusos, molas e suportes nas nossas máquinas

Um eixo de bomba pode experimentar flexão cíclica; um suporte oscilante, uma solda, um rotor ou uma união parafusada pode receber históricos de carga diferentes. Pré-carga, alinhamento, ressonância e condições operacionais precisam ser examinados conforme o caso. Esses exemplos conectam o tema às máquinas, sem diagnosticar equipamentos específicos.

A fotografia histórica de uma mola da coleção do NIST documenta pesquisa e observação de fadiga em um componente real. Assim como a imagem do virabrequim, ela permite visualizar a relevância do fenômeno fora de um gráfico. As curvas sintéticas do artigo não são dados dessas peças nem resultados atribuídos aos seus materiais.

Rastrear horas, ciclos, eventos, fabricação, tratamentos, material e manutenção permite formular hipóteses melhores. O artigo anterior sobre bombas e cavitação aborda outro mecanismo de dano; reconhecer uma falha exige diferenciar mecanismos, em vez de usar “fadiga” como explicação genérica para qualquer peça quebrada.

nist-spring-photo.webp — fonte, autoria e condições de uso →

Bombas centrífugas e cavitação →

Seção de fio de mola com trinca de fadiga, de estudo histórico do NBS. National Institute of Standards and Technology Digital Collections, Gaithersburg, MD 20899. Conversão WebP; sem novas anotações.
Seção de fio de mola com trinca de fadiga, de estudo histórico do NBS. National Institute of Standards and Technology Digital Collections, Gaithersburg, MD 20899. Conversão WebP; sem novas anotações.

Investigar preservando as evidências

Segurança e isolamento da condição perigosa vêm primeiro. Depois, a investigação procura preservar a peça, a posição, o sentido de carregamento e os registros de serviço. Lixar, soldar, limpar agressivamente ou descartar a superfície antes de documentação pode remover indícios relevantes.

Fotografias panorâmicas e macro, desenho, material, tratamentos e histórico ajudam a orientar exames. Conforme o caso, metalografia, microscopia e ensaios não destrutivos acrescentam evidências. A escolha depende de material, tipo e orientação do defeito, acesso e sensibilidade; uma inspeção sem indicação não comprova ausência de toda trinca.

Um resultado de vida estimada precisa explicitar modelo, dados, hipóteses e incertezas. A cadeia de evidências é mais valiosa que uma conclusão apressada obtida pela aparência ou por uma única fórmula.

FAA — Fatigue and Damage Tolerance →

Segurança funcional: CLP e comando bimanual →

  • Documentar peça, posição, orientação e superfícies antes de alterar os indícios.
  • Reunir desenhos, material, tratamentos, soldas e histórico de fabricação.
  • Relacionar horas, ciclos, cargas, transientes, ambiente e manutenção.
  • Selecionar exames pertinentes e registrar limites de detecção e interpretação.
  • Confrontar hipóteses com evidências e manter rastreabilidade das conclusões.

Laboratório interativo: quatro perguntas, quatro modelos

Escolha S–N, Goodman, Miner ou Paris. Os controles permitem variar amplitude, média trativa, ciclos de três blocos e parâmetros do percurso de trinca. As tabelas equivalentes mostram os dados sem depender apenas dos gráficos. Os rótulos e avisos são apresentados no idioma da página.

Restaure cada exemplo para reproduzir as contas. Em S–N, observe a indicação de interpolação ou extrapolação. Em Goodman, compare a posição em relação à reta, sem tratá-la como aprovação. Em Miner, modifique blocos e ciclos sem interpretar D como porcentagem exata de vida consumida. Em Paris, mantenha o comprimento final acima do inicial e confira as unidades.

Todos os dados são inventados para aprendizagem. Os cálculos rodam no navegador sem envio das entradas. O HTML independente tem seletor PT/EN/ES; Python, CSV e o pacote com figuras e créditos permitem reprodução. Sem JavaScript, os exercícios estáticos continuam disponíveis, mas os campos não atualizam resultados.

Laboratório de fadiga: dados sintéticos

Quatro modelos independentes para aprendizagem. Cálculos locais; as entradas não são enviadas a instalações ou serviços externos.

Não comprova segurança, vida útil, conformidade ou intervalo de inspeção. Não some automaticamente a vida Basquin à propagação Paris; são perguntas e hipóteses distintas.

S–N / Basquin

Vida matemática N (ciclos)
355.091
Amplitude selecionada (MPa)
240,000

Interpolação entre as duas âncoras sintéticas.

S–N / Basquin — Gráfico calculado do móduloCurva fictícia: 300 MPa em 100000 ciclos, 200 MPa em 1000000. N representa ciclos, não reversões. Sem dispersão, tamanho, acabamento ou confiabilidade.04,74925,151835,552755,963676,36σ_a (MPa)log₁₀ N (N em ciclos)
Curva fictícia: 300 MPa em 100000 ciclos, 200 MPa em 1000000. N representa ciclos, não reversões. Sem dispersão, tamanho, acabamento ou confiabilidade.
Tabela equivalente do gráfico
S–N / Basquin
N (ciclos)σ_a (MPa)
100.000300,000
1.000.000200,000
355.091240,000

σ_a = A N^b; A = 2278,125 MPa; b = −0,176091259.

Curva fictícia: 300 MPa em 100000 ciclos, 200 MPa em 1000000. N representa ciclos, não reversões. Sem dispersão, tamanho, acabamento ou confiabilidade.

Abrir o simulador independente PT/EN/ES →

Baixar os cálculos em Python →

Baixar os dados sintéticos em CSV →

Baixar figuras, cálculos e créditos →

Créditos e condições de uso das fotografias →

A história das cargas precisa ser compreendida

A tensão nominal de um instante não resume o comportamento de milhares de repetições. Curvas S–N, correções de média, dano acumulado e crescimento de trincas respondem a perguntas diferentes, com hipóteses diferentes. Usar uma fórmula sem identificar essa pergunta pode produzir uma confiança que os dados não sustentam.

Vibração e ressonância serão o próximo passo da série: como o movimento pode ampliar cargas e alimentar essa história. A fadiga é a história das cargas escrita dentro do material. Projetar é antecipar essa história; investigar é aprender a lê-la.

Perda de carga: outro laboratório de Engenharia →

Perguntas frequentes

O que é fadiga dos metais e por que ocorre abaixo do escoamento?

É dano progressivo associado a carregamento cíclico. Uma tensão nominal máxima abaixo do escoamento estático não demonstra ausência de concentração local, deformação microscópica ou crescimento de defeitos. Geometria, superfície, microestrutura, tensões residuais e ambiente influenciam o processo. O número e a forma das repetições também importam. Por isso, uma verificação estática isolada não estabelece vida em fadiga.

O que significa uma curva S–N?

Ela relaciona uma medida de tensão cíclica ao número de ciclos até um critério de falha sob condições definidas. É necessário conhecer a grandeza representada por S, a razão de tensões, o tipo de ensaio e a dispersão. A curva fictícia deste artigo usa amplitude e dois pontos escolhidos; ela permite estudar Basquin, mas não caracteriza um aço comercial nem substitui dados experimentais de um componente.

Qual a diferença entre resistência à fadiga e limite de fadiga?

Resistência à fadiga é associada a uma vida, como N ciclos, e às condições utilizadas. Limite de fadiga descreve um patamar em condições pertinentes, quando esse comportamento é observado. Nem todo metal apresenta um limite horizontal definido no intervalo estudado. Não se deve extrapolar a curva Basquin sintética e concluir que tensões menores conferem vida infinita; a validade do modelo e o contexto experimental precisam ser examinados.

Como tensão média e amplitude alteram a análise?

A amplitude descreve metade da faixa entre extremos; a média indica o nível em torno do qual o ciclo varia. Históricos com a mesma amplitude e médias diferentes podem ter respostas distintas. Goodman linear é uma correção simplificada usada aqui com média trativa e referências hipotéticas. Seu índice e o recíproco nominal não verificam todos os mecanismos nem aprovam projeto; médias compressivas exigem abordagem apropriada.

Como identificar indícios de fadiga numa fratura real?

Examine a superfície em conjunto com o carregamento, a geometria, o material e o histórico. Marcas de praia, quando presentes, são macroscópicas; estrias são microscópicas e não devem ser confundidas com elas. Ausência de macromarcas não exclui fadiga. Oxidação, esfregamento e múltiplas origens podem alterar indícios. Fotografia ajuda a documentar e formular perguntas, mas uma conclusão pode exigir fractografia, metalografia e outras evidências.

O que é a regra de Miner e quais são seus limites?

Ela soma frações n_i/N_i de blocos de carga, produzindo dano linear adimensional D. Neste artigo, os blocos já estão contados e suas vidas vêm de uma curva fictícia. D = 1 é referência matemática, não garantia de falha exata, e D abaixo de um não informa a porcentagem precisa de vida restante. Sequência, tensões médias, dispersão, ambiente e outros efeitos limitam essa simplificação.

Para que serve a lei de Paris?

Ela representa crescimento de uma trinca existente em uma região de propagação apropriada, usando da/dN = C(ΔK)^m. Coeficientes, geometria, unidades e condições precisam ser definidos. Não cobre universalmente iniciação, trincas curtas, limiar ou ruptura instável. O exemplo de 1 a 5 mm é inteiramente hipotético; seu comprimento final não é crítico, e os ciclos calculados não estabelecem um intervalo de inspeção.

Como ensaios não destrutivos contribuem para a integridade?

Eles podem revelar indicações e apoiar acompanhamento e investigação sem destruir a peça, conforme o método e o defeito. A seleção considera material, orientação, tamanho, acesso e sensibilidade. Resultados precisam ser interpretados com limites de detecção e critérios pertinentes; ausência de indicação não prova ausência de qualquer trinca. Integridade depende também de projeto, fabricação, cargas, manutenção e rastreabilidade, e não de uma inspeção isolada.
