Entenda como funcionam as bombas centrífugas, como ler curvas H×Q, encontrar o ponto de operação e avaliar NPSH e cavitação.
Se o motor gira, por que a água não chega?
Uma bomba está ligada, o motor gira e a instalação continua com vazão insuficiente. O problema pode estar na seleção, na resistência do circuito, na sucção ou em condições operacionais diferentes das previstas. A corrente elétrica e o movimento do eixo, sozinhos, não demonstram que o conjunto entrega a energia hidráulica necessária.
A ideia central é simples: uma bomba não decide sozinha a vazão. O ponto de operação nasce do encontro entre o que a máquina oferece e o que a instalação exige. Para entender esse encontro, vamos seguir o fluido pelo impulsor, ler duas curvas, resolver um exemplo e examinar o limite físico representado pelo NPSH.
As fotografias mostram equipamentos reais identificados nas fontes e nos créditos. As curvas e os números são hipotéticos: não pertencem a essas bombas nem representam uma seleção aprovada. O simulador permite experimentar esse modelo sem acessar instalações ou enviar valores a sistemas externos.
Como uma bomba centrífuga transfere energia ao fluido?
O líquido chega ao olho do impulsor, próximo ao eixo, e recebe energia das pás em rotação. O escoamento é conduzido para a periferia; a carcaça ou um difusor recolhe o fluido e permite transformar parte de sua energia cinética em pressão. A bomba fornece energia por unidade de peso do líquido, expressa como altura manométrica H.
Altura manométrica não é apenas a altura física de um prédio. A energia adicionada aparece no balanço de pressão, velocidade e elevação entre os pontos de referência. Para o mesmo H, a diferença de pressão correspondente depende da densidade. Neste estudo usamos água com ρ = 1000 kg/m³; os metros apresentados são metros de líquido.
Uma bomba centrífuga convencional pode depender de escorva e de condições adequadas de sucção para trabalhar como prevista. Um conjunto com ar no percurso, rotação inadequada ou uma resistência incompatível pode não apresentar o desempenho esperado. Essas possibilidades são hipóteses de diagnóstico, não uma instrução para intervir em equipamento energizado.
Impulsor, voluta, selo e motor: quem faz o quê?
O impulsor transfere energia; a carcaça contém o fluido e organiza sua saída; o bocal de sucção conduz o líquido à entrada e o de recalque o entrega ao circuito. No esquema de uma bomba horizontal de sucção axial, a entrada se alinha ao eixo e o recalque aparece na carcaça. Outras construções têm geometrias diferentes.
O eixo transmite torque do acionamento ao impulsor. Mancais apoiam a rotação, enquanto o sistema de vedação limita a passagem de fluido pela região do eixo. Selo mecânico e outros arranjos têm requisitos próprios de compatibilidade e operação. O motor converte energia elétrica em mecânica, com perdas distintas das perdas hidráulicas da bomba.
A fotografia de um conjunto completo ajuda a separar bomba e motor; o corte didático ajuda a acompanhar o fluido dentro da carcaça. Nenhuma dessas imagens fornece, por si só, a curva de desempenho, a faixa operacional ou o NPSH requerido de uma máquina.
Curva H×Q: a energia que a bomba oferece
Uma curva de bomba relaciona vazão Q e altura H para condições especificadas de rotação, impulsor e fluido. Em muitas bombas centrífugas, a altura diminui conforme a vazão cresce. Isso não transforma qualquer curva real numa parábola universal: existem famílias e regiões com comportamentos diferentes, e os dados do fabricante orientam a seleção.
Para ensinar, adotamos H_p(Q) = 45 − 0,05 Q², com H em m e Q em m³/h. Os 45 m são a altura de fechamento do modelo, com vazão zero. O coeficiente tem unidade m/(m³/h)². Se Q for convertido para m³/s, não podemos conservar o mesmo coeficiente numérico sem converter a expressão.
A curva só é mostrada no domínio de altura não negativa. Seu encontro com H = 0 ocorre em Q = √(45/0,05) = 30 m³/h; não prolongamos a expressão como uma máquina fornecendo altura negativa ou como um patamar de altura zero. Também não usamos o fechamento como condição recomendada de operação contínua.
Curva do sistema: o que a instalação exige
A instalação exige energia para vencer diferenças de elevação e pressão, além das perdas em tubos, acessórios, válvulas e equipamentos. Representamos essa demanda por H_s(Q) = 8 + 0,02 Q². Neste exemplo, 8 m são a parcela estática e o termo quadrático aproxima perdas que aumentam com a vazão.
Essa parcela estática pode incluir pressão entre reservatórios; não deve ser confundida sempre com desnível. Em um circuito HVAC fechado que retorna ao mesmo ponto, a elevação geométrica não é automaticamente a carga estática líquida a vencer em toda volta. As perdas do circuito continuam existindo, e a pressurização também importa para a sucção.
O termo kQ² é uma aproximação didática. No cálculo hidráulico real, comprimento, diâmetro, rugosidade, acessórios, regime de escoamento e propriedades do fluido determinam as perdas. O fator de atrito pode variar com Reynolds; reduzir tudo a k constante é útil para comparar cenários, mas não dimensiona uma rede.

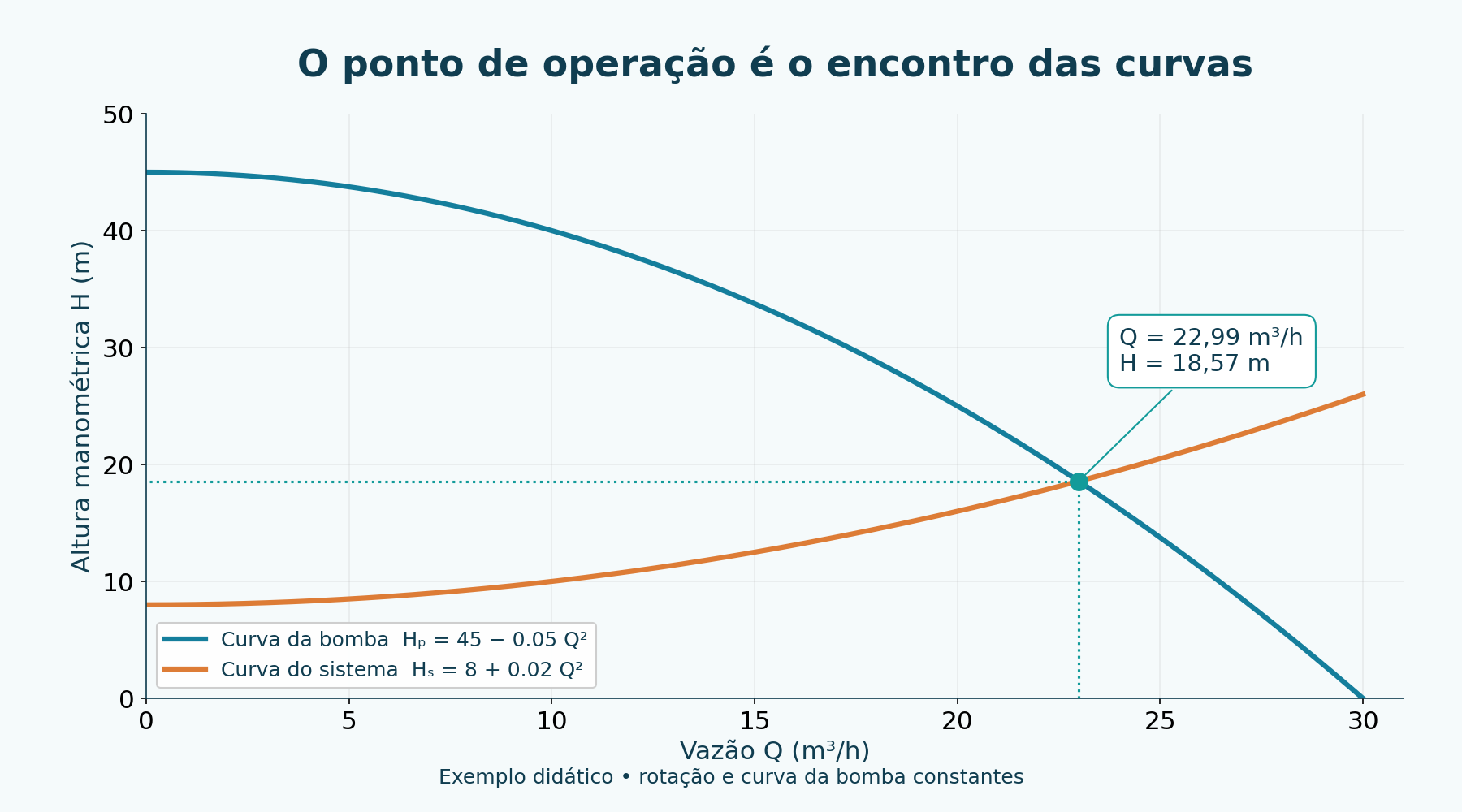

Exercício resolvido: onde as duas curvas se encontram?
O ponto do modelo satisfaz H_p = H_s: 45 − 0,05 Q² = 8 + 0,02 Q². Reorganizando, 37 = 0,07 Q²; portanto Q = √(37/0,07) = 22,990681 m³/h. Escolhemos a raiz positiva, coerente com o sentido de fluxo adotado.
Substituindo a vazão sem arredondar, H = 45 − 0,05 × 528,571429 = 18,571429 m. Pela curva do sistema, 8 + 0,02 × 528,571429 produz o mesmo resultado. A apresentação final é aproximadamente 23,0 m³/h e 18,6 m. O gráfico mostra o encontro, mas a igualdade permite conferir o valor.
Para H_p = H₀ − aQ² e H_s = H_est + kQ², a solução é Q = √[(H₀ − H_est)/(a + k)], no domínio deste estudo. Se H₀ ≤ H_est, não existe vazão positiva prevista. O simulador sinaliza essa condição e não inventa um ponto em Q = 0 com as curvas desencontradas nem calcula potência no eixo a partir dele.
Hydraulic Institute — Combined Pump and System Curves →
| Item | Valor |
|---|---|
| Curva da bomba | H_p = 45 − 0,05 Q² |
| Curva do sistema | H_s = 8 + 0,02 Q² |
| Q² | 528,571429 (m³/h)² |
| Q | 22,990681 m³/h |
| Q convertido | 0,006386300 m³/s |
| Altura H | 18,571429 m |
| Condição | Interseção matemática; não seleção de catálogo |
Potência hidráulica, no eixo e elétrica: três grandezas
A potência entregue ao líquido é P_h = ρ g Q H. Aqui Q deve entrar em m³/s: 22,990681/3600 = 0,006386300 m³/s. Com ρ = 1000 kg/m³, g = 9,81 m/s² e H = 18,571429 m, obtemos P_h = 1163,492695 W, ou 1,163493 kW.
Adotando rendimento da bomba η_p = 65%, a potência no eixo é P_eixo = P_h/η_p = 1,789989 kW, arredondada para 1,79 kW. Esses 65% descrevem a conversão de potência mecânica no eixo em potência hidráulica. Chamar o valor de rendimento global e continuar denominando o resultado de potência no eixo misturaria fronteiras.
A potência elétrica absorvida pelo motor exige seu rendimento e, quando aplicável, o do acionamento: P_el ≈ P_eixo/(η_motor η_acionamento). Sem esses dados, não calculamos consumo elétrico. A potência estimada do eixo também não seleciona automaticamente o motor: a seleção considera a faixa de operação e os dados completos do conjunto.
| Grandeza | Cálculo | Resultado |
|---|---|---|
| Potência hidráulica | ρ g (Q/3600) H | 1,163493 kW |
| Rendimento adotado da bomba | η_p | 0,65 = 65% |
| Potência no eixo | P_h/η_p | 1,789989 kW |
| Potência elétrica | Depende de motor e acionamento | Não determinada |

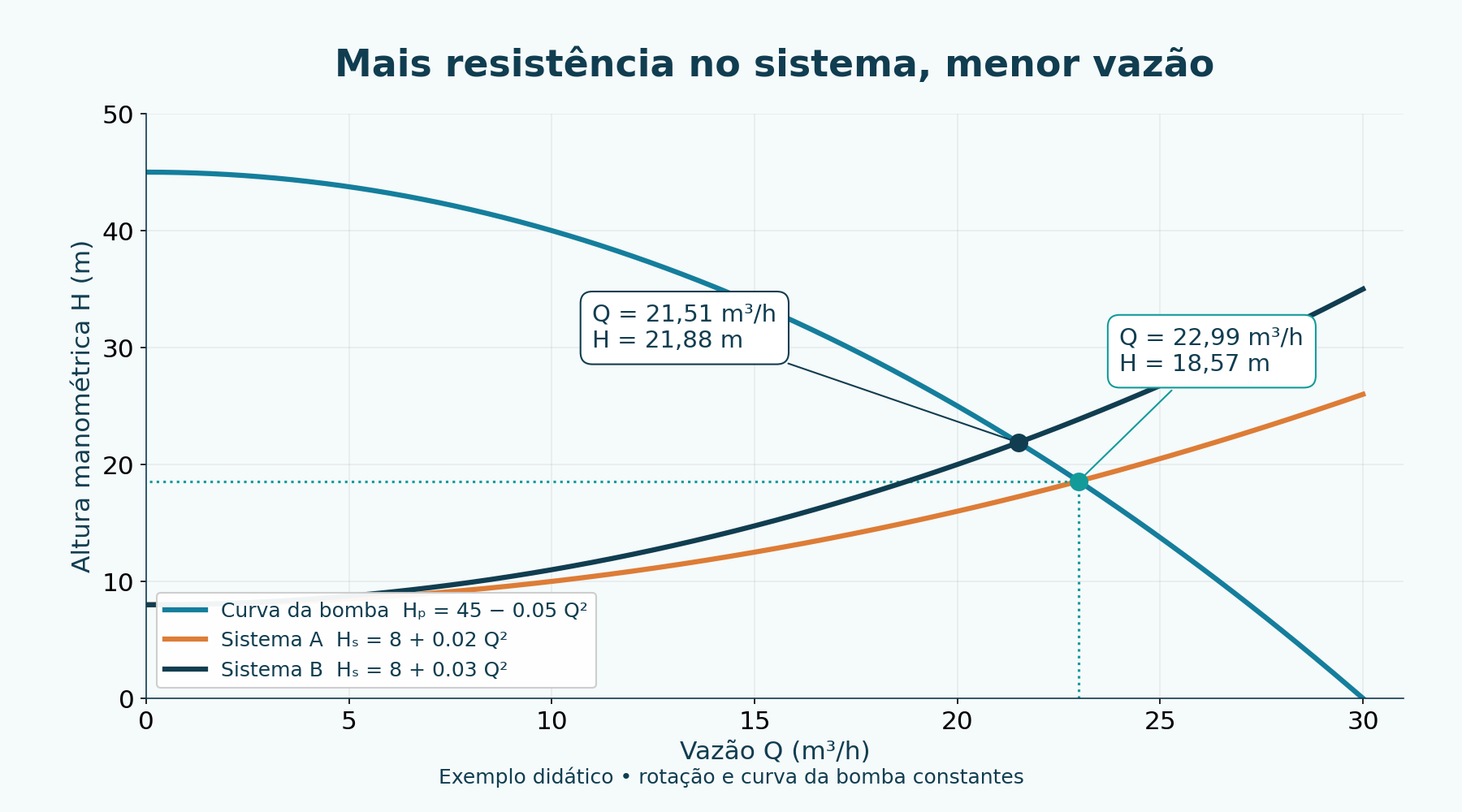

Mais resistência muda a vazão — e pode mudar a potência
Mantendo a bomba, alteramos somente o sistema para H_s = 8 + 0,03 Q². A igualdade fornece Q = √(37/0,08) = 21,505813 m³/h e H = 21,875 m. A vazão diminui cerca de 6,5%, enquanto a altura no ponto cresce. Não faz sentido esperar a vazão anterior de uma instalação com demanda diferente.
Mesmo com menor vazão, neste modelo a potência hidráulica passa a aproximadamente 1,282 kW, e a potência no eixo a 1,972 kW se mantivermos artificialmente η_p = 65%. Não há regra geral de que qualquer redução de vazão diminui potência. Curvas de potência e rendimento reais podem ter formas diferentes, e o próprio rendimento varia com o ponto.
Uma válvula no recalque pode alterar a curva de resistência; uma restrição na sucção também altera as perdas e reduz NPSH disponível. Os efeitos não são equivalentes. O mini-exercício compara curvas, sem prescrever manobras de válvulas nem transformar estrangulamento em solução automática de seleção.
| Resultado | k = 0,02 | k = 0,03 |
|---|---|---|
| Q | 22,990681 m³/h | 21,505813 m³/h |
| H | 18,571429 m | 21,875000 m |
| η_p no modelo | 65% constante | 65% constante |
BEP é um ponto; a faixa de operação precisa ser definida
BEP significa Best Efficiency Point: o ponto de máximo rendimento para a rotação e o impulsor considerados. A curva de rendimento permite encontrá-lo. Próximo das condições de projeto, costuma haver melhor comportamento hidráulico relativo; isso não significa ausência garantida de vibração, cargas ou desgaste.
A região preferencial, POR, e a região admissível, AOR, são conceitos distintos do BEP. Os limites dependem da construção e das restrições de funcionamento, incluindo cargas, aquecimento, cavitação e vibração. O fabricante e os critérios da aplicação precisam definir a faixa; não adotamos uma porcentagem universal de vazão para todas as bombas.
O ponto de 23 m³/h deste exercício não foi identificado como BEP. Temos uma curva de altura e um rendimento constante assumido, não uma curva real de eficiência. No laboratório, mudar η_p altera a potência no eixo, mas não desloca a interseção H×Q: as duas curvas permanecem as mesmas.
NPSH: quanta carga de sucção sobra acima do vapor?
NPSH é a carga total absoluta na referência de sucção acima da carga correspondente à pressão de vapor do fluido, expressa em metros de líquido. NPSH disponível, NPSH_a, pertence à instalação; NPSH requerido, NPSH_r, é fornecido para a bomba nas condições especificadas. Não são simplesmente duas pressões manométricas lidas e subtraídas.
Para um reservatório aberto, superfície extensa e velocidade na superfície desprezível, uma forma derivada de Bernoulli é NPSH_a = p_atm,abs/(ρg) + z − h_f,s − p_v,abs(T)/(ρg). A cota z é a superfície menos o datum de sucção, normalmente o centro do impulsor no exemplo horizontal: positiva quando a superfície está acima. h_f,s reúne perdas apenas do caminho de sucção.
As pressões dessa expressão são absolutas. Pressão atmosférica local, temperatura e pressão de vapor, nível do reservatório e perdas influenciam o resultado. Maior temperatura pode elevar a pressão de vapor; perdas de sucção crescentes reduzem a carga disponível. Não subtraímos novamente a carga de velocidade depois de usar o balanço desde a superfície, pois NPSH envolve carga total.
NPSH3 é um critério de ensaio associado à queda de 3% da altura, ou da altura do primeiro estágio em uma bomba multistágio, nas condições de vazão e rotação especificadas. Já admite efeito de cavitação e não é um limite de ausência de bolhas. A explicação pública do Hydraulic Institute sobre a edição 2024 da ANSI/HI 9.6.1 esclarece a referência ao NPSH_r fornecido pelo fabricante, igual ou superior ao NPSH3 testado. Não tratamos os termos como universalmente idênticos.
Uma margem positiva de NPSH ainda não aprova a instalação
No mini-exemplo independente, NPSH_a = 3,2 m e NPSH_r = 2,6 m produzem diferença de 0,6 m e razão aproximada de 1,23. Os números apenas mostram a comparação. A margem necessária depende da bomba, do fluido, da faixa operacional e dos critérios da aplicação; 0,6 m não é uma aprovação universal.
O laboratório usa outra hipótese explícita: NPSH_r(Q) = 1,6 + 0,0025 Q², uma curva criada para ensinar, sem origem em catálogo. No ponto de 22,990681 m³/h ela fornece 2,921429 m; com NPSH_a mantido em 3,2 m, a diferença é 0,278571 m. Essa curva não corresponde ao mini-exemplo de requerido fixo de 2,6 m.
Na instalação real, o disponível também pode variar com a vazão e os transientes. Manter NPSH_a constante e variar uma curva sintética de requerido serve para observar relações, não para prever cavitação quantitativamente. O simulador distingue comparação negativa, nula ou positiva e informa que a suficiência não foi avaliada; não emite um selo de operação segura.
Hydraulic Institute — Understanding the 2024 Updates to ANSI/HI 9.6.1 →
Cavitação: bolhas de vapor, colapso e danos
A pressão local pode cair até permitir vaporização perto da entrada do impulsor. As cavidades de vapor são transportadas para regiões de maior pressão e colapsam. A repetição desse processo pode comprometer desempenho e produzir erosão, especialmente perto de superfícies expostas ao colapso.
Ruído semelhante a cascalho, vibração e perda de desempenho são sinais possíveis; danos ao impulsor, selos e mancais podem reduzir a vida útil. A fotografia documentada de um impulsor com dano atribuído à cavitação ajuda a visualizar uma consequência real, mas não representa a bomba do exercício.
Esses sintomas não diagnosticam cavitação isoladamente. Entrada de ar, recirculação, desalinhamento e problemas de apoio também podem produzir ruído ou vibração. NPSH, condições de sucção, faixa operacional e evidências precisam ser examinados em conjunto. “Falta de água” não explica toda cavitação, e um circuito aparentemente cheio não comprova disponibilidade suficiente.
cavitation-photo.webp — Wikimedia Commons / fonte e autoria →
Erros de instalação: o caminho de sucção merece atenção
Sucção longa, diâmetro inadequado, muitos acessórios e filtros com perda elevada podem consumir parte da carga disponível. Nível baixo ou grande elevação entre a superfície e a bomba também altera o balanço. Entrada de ar e condições de escorva dependem da instalação e do tipo de equipamento.
Rotação diferente da especificada, impulsor incompatível, seleção fora da faixa prevista e condições do fluido distintas podem modificar o desempenho. O diagnóstico compara as condições observadas com a documentação do conjunto. Não se conclui a causa apenas pela temperatura do motor, pelo som ou por uma fotografia.
A imagem de uma instalação de bombeamento de resfriamento mostra que o conjunto convive com tubulações, conexões, suportes e acesso para manutenção. O projeto precisa considerar o sistema e seu ciclo de vida, como destaca o guia do DOE. Não inferimos perdas, NPSH ou conformidade da instalação fotografada.
installation-photo.webp — Wikimedia Commons / fonte e autoria →
Licença / License / Licencia: CC BY-SA 4.0 →
DOE — Improving Pumping System Performance, Second Edition — DOE/GO-102006-2079 →
Da tubulação ao trocador e ao resfriamento de IA
A perda de carga em tubos integra a curva do sistema; um trocador também acrescenta uma exigência hidráulica. Ampliar área térmica não determina sozinho sua queda de pressão: canais e distribuição importam. Assim, os artigos de tubulação, trocadores e bombas descrevem partes conectadas do mesmo circuito.
Em resfriamento líquido de data centers, circulação confiável ajuda a transportar calor de placas frias e CDUs. Vazão e capacidade térmica precisam ser compatíveis com o percurso de energia, mas o ponto calculado aqui não é uma especificação desse sistema. Materiais, redundância, controle e limites dos componentes continuam sendo decisões do projeto real.
Isolamento térmico de tubulações →
Laboratório interativo: encontre e interprete o ponto
Altere a altura de fechamento, o coeficiente da bomba, a carga estática e o coeficiente do sistema. Compare a interseção e as potências. Depois altere o rendimento da bomba: a potência no eixo muda sem deslocar as curvas de altura deste modelo. A tabela equivalente permite ler os valores sem depender das cores.
Experimente aumentar k de 0,02 para 0,03 e confira a redução de vazão. Aumente a carga estática até a altura de fechamento: o modelo deixa de prever vazão positiva. Observe a comparação de NPSH disponível com a curva sintética, lembrando que o resultado não avalia a margem necessária.
Os controles e avisos estão traduzidos; os cálculos rodam localmente no navegador. O HTML independente, o Python e o CSV permitem reproduzir o exercício. Sem JavaScript, os exemplos e os gráficos estáticos continuam disponíveis, mas os campos não atualizam os resultados.
Laboratório: curva da bomba e curva do sistema
Modelo de água (ρ = 1000 kg/m³; g = 9,81 m/s²), com rotação e curvas hipotéticas. Cálculo local, sem envio das entradas.
Simulação didática. Rendimento é da bomba; potência elétrica não é calculada. NPSH disponível é uma entrada constante, e o requerido é uma curva sintética, sem origem em catálogo.
- Vazão no ponto (m³/h)
- 22,991
- Altura no ponto (m)
- 18,571
- Potência hidráulica (kW)
- 1,163
- Potência no eixo (kW)
- 1,790
- NPSH_r didático no ponto (m)
- 2,921
- Diferença NPSH_a − NPSH_r (m)
- 0,279
Comparação didática positiva: NPSH_a > NPSH_r no ponto. Suficiência da margem não avaliada. Este resultado não certifica ausência de cavitação; consulte dados e critérios da bomba e da aplicação.
Tabela equivalente das curvas
| Q (m³/h) | Bomba H (m) | Sistema H (m) |
|---|---|---|
| 0,000 | 45,000 | 8,000 |
| 15,000 | 33,750 | 12,500 |
| 22,991 | 18,571 | 18,571 |
| 30,000 | 0,000 | 26,000 |
H_p = H₀ − aQ²; H_s = H_est + kQ²; NPSH_r = b₀ + cQ². Q em m³/h nessas curvas. P_h = ρg(Q/3600)H; P_eixo = P_h/η_p.
η_p é mantido constante; não existe curva de eficiência para identificar BEP. O modelo não determina perdas reais, rotação, pressão de vapor ou margem adequada de NPSH. As faixas são limites do laboratório, não de equipamento.
Abrir o simulador independente PT/EN/ES →
A bomba encontra a instalação e os limites do fluido
Ler a curva H×Q é só o começo. A vazão depende da interseção com o sistema; a potência depende da energia transportada e dos rendimentos; o comportamento de sucção exige comparar NPSH nas condições pertinentes. Uma conta coerente precisa manter essas fronteiras separadas.
Uma bomba centrífuga não trabalha sozinha: ela encontra a instalação, o fluido e seus limites físicos. É nesse encontro que nascem a vazão real, a eficiência — e, quando algo dá errado, a cavitação.
Perguntas frequentes
Como encontrar o ponto de operação de uma bomba?
Compare a curva de altura da bomba com a curva de demanda do sistema para as mesmas unidades e condições. A interseção determina a vazão e a altura previstas. No exemplo, igualar 45 − 0,05 Q² a 8 + 0,02 Q² fornece 22,99 m³/h e 18,57 m. As curvas reais dependem de rotação, impulsor, fluido e instalação; não se escolhe uma vazão observando apenas a potência do motor.
O que é NPSH disponível e requerido?
NPSH disponível descreve a carga total absoluta na referência de sucção acima da pressão de vapor do líquido. Ele depende da instalação. O requerido é informado para a bomba nas condições especificadas. A comparação precisa considerar margem adequada e a referência do fabricante; NPSH3, ligado a queda de 3% de altura em ensaio, não significa ausência de cavitação. Uma diferença positiva isolada não aprova a seleção.
O que causa cavitação em uma bomba centrífuga?
A vaporização local pode ocorrer quando a pressão cai até o nível associado à pressão de vapor do fluido. As cavidades podem colapsar em regiões de maior pressão, provocando ruído, degradação do desempenho e erosão. Temperatura, nível, pressão atmosférica e perdas de sucção influenciam o NPSH disponível. Não se deve confundir cavitação com toda entrada de ar ou todo ruído: sintomas semelhantes exigem diagnóstico conjunto.
Por que a bomba pode estar ligada e não bombear direito?
Motor girando não comprova vazão adequada. Resistência elevada, seleção incompatível, rotação diferente, condições de sucção, ar no percurso e outros problemas podem alterar o resultado. Para o modelo do laboratório, uma carga estática igual ou maior que a altura de fechamento elimina a vazão positiva prevista. Em uma instalação real, é necessário comparar condições e dados do conjunto, sem atribuir a causa a um único sinal.
Qual é a diferença entre potência hidráulica, no eixo e elétrica?
Potência hidráulica é a entregue ao líquido: ρ g Q H, com Q em m³/s. A potência no eixo inclui as perdas da bomba e é obtida dividindo a hidráulica pelo rendimento da bomba. A elétrica inclui também perdas de motor e acionamento. No exemplo, 1,16349 kW hidráulico e 65% de rendimento da bomba dão 1,78999 kW no eixo; a potência elétrica não foi determinada.
O ponto de operação é sempre o BEP?
Não. BEP é o ponto de máximo rendimento para uma rotação e um impulsor especificados. A interseção entre bomba e sistema pode ficar distante dele. POR e AOR descrevem regiões de operação, com limites definidos para o equipamento e a aplicação. O exercício não fornece uma curva de rendimento; portanto, os 23 m³/h calculados não podem ser identificados como BEP.
NPSH disponível maior que requerido garante ausência de cavitação?
Não por si só. A comparação deve usar a referência informada pelo fabricante e uma margem adequada ao serviço. Critérios, condições variáveis, fluido e faixa operacional precisam ser considerados. NPSH3 já corresponde a uma degradação de altura em ensaio, e o NPSH requerido não deve ser tratado universalmente como idêntico a ele. O simulador apresenta diferenças numéricas sem certificar ausência de bolhas, danos ou risco.
Aumentar a resistência do circuito sempre reduz o consumo?
Não. Aumentar resistência desloca a interseção e pode reduzir vazão, mas altura e rendimento também mudam. No modelo apresentado, passar k de 0,02 para 0,03 reduz a vazão e eleva a potência hidráulica calculada. Equipamentos reais exigem leitura da curva de potência e das características do conjunto. Uma conclusão sobre energia elétrica ainda precisa considerar motor, acionamento, controle e tempo de operação.
