Entiende las bombas centrífugas, aprende a leer curvas H×Q, encuentra el punto de operación y evalúa NPSH y cavitación.
Si el motor gira, ¿por qué no llega el agua?
Una bomba está encendida, el motor gira y la instalación sigue con caudal insuficiente. El problema puede estar en la selección, la resistencia del circuito, la aspiración o unas condiciones operativas distintas de las previstas. La corriente eléctrica y el movimiento del eje, por sí solos, no demuestran que el conjunto entregue la energía hidráulica necesaria.
La idea central es sencilla: una bomba no decide sola el caudal. El punto de operación nace del encuentro entre lo que ofrece la máquina y lo que exige la instalación. Para entenderlo, seguiremos el fluido por el impulsor, leeremos dos curvas, resolveremos un ejemplo y examinaremos el límite físico representado por NPSH.
Las fotografías muestran equipos reales identificados en las fuentes y los créditos. Las curvas y los números son hipotéticos: no pertenecen a esas bombas ni representan una selección aprobada. El simulador permite experimentar con este modelo sin acceder a instalaciones ni enviar valores a sistemas externos.
¿Cómo transfiere energía al fluido una bomba centrífuga?
El líquido llega al ojo del impulsor, cerca del eje, y recibe energía de los álabes en rotación. El flujo se dirige hacia la periferia; la carcasa o un difusor recoge el fluido y permite transformar parte de su energía cinética en presión. La bomba proporciona energía por unidad de peso del líquido, expresada como altura manométrica H.
La altura manométrica no es solo la altura física de un edificio. La energía añadida aparece en el balance de presión, velocidad y elevación entre los puntos de referencia. Para el mismo H, la diferencia de presión correspondiente depende de la densidad. En este estudio usamos agua con ρ = 1000 kg/m³; los metros indicados son metros de líquido.
Una bomba centrífuga convencional puede depender del cebado y de condiciones adecuadas de aspiración para trabajar según lo previsto. Un conjunto con aire en el recorrido, rotación inadecuada o resistencia incompatible puede no alcanzar el desempeño esperado. Estas posibilidades son hipótesis de diagnóstico, no instrucciones para intervenir en equipos energizados.
Impulsor, voluta, sello y motor: ¿qué hace cada uno?
El impulsor transfiere energía; la carcasa contiene el fluido y organiza su salida; la boca de aspiración conduce el líquido a la entrada y la de impulsión lo entrega al circuito. En el esquema de una bomba horizontal de aspiración axial, la entrada se alinea con el eje y la impulsión aparece en la carcasa. Otras construcciones tienen geometrías diferentes.
El eje transmite par desde el accionamiento al impulsor. Los cojinetes apoyan la rotación, mientras el sistema de sellado limita el paso de fluido por la zona del eje. El sello mecánico y otras disposiciones tienen requisitos propios de compatibilidad y operación. El motor convierte energía eléctrica en mecánica, con pérdidas distintas de las hidráulicas de la bomba.
La fotografía de un conjunto completo ayuda a distinguir bomba y motor; el corte didáctico permite seguir el fluido dentro de la carcasa. Ninguna de estas imágenes proporciona por sí sola la curva de desempeño, el rango operativo o el NPSH requerido de una máquina.
Curva H×Q: la energía que ofrece la bomba
Una curva de bomba relaciona caudal Q y altura H para condiciones especificadas de velocidad, impulsor y fluido. En muchas bombas centrífugas, la altura disminuye conforme aumenta el caudal. Esto no convierte cualquier curva real en una parábola universal: existen familias y regiones con comportamientos diferentes, y los datos del fabricante orientan la selección.
Para enseñar, adoptamos H_p(Q) = 45 − 0,05 Q², con H en m y Q en m³/h. Los 45 m son la altura a caudal cero del modelo. El coeficiente tiene unidades m/(m³/h)². Si Q se convierte a m³/s, no podemos conservar el mismo coeficiente numérico sin convertir la expresión.
La curva solo se muestra en el dominio de altura no negativa. Su encuentro con H = 0 ocurre en Q = √(45/0,05) = 30 m³/h; no prolongamos la expresión como una máquina que proporciona altura negativa ni como una meseta de altura cero. Tampoco utilizamos el caudal cero como condición recomendada de operación continua.
Curva del sistema: lo que exige la instalación
La instalación exige energía para superar diferencias de elevación y presión, además de pérdidas en tuberías, accesorios, válvulas y equipos. Representamos esta demanda por H_s(Q) = 8 + 0,02 Q². En este ejemplo, 8 m son la parte estática y el término cuadrático aproxima pérdidas que aumentan con el caudal.
Esta parte estática puede incluir presión entre depósitos; no debe confundirse siempre con desnivel. En un circuito HVAC cerrado que vuelve al mismo punto, la elevación geométrica no es automáticamente la carga estática neta que debe superarse en cada vuelta. Las pérdidas del circuito siguen existiendo, y la presurización también importa para la aspiración.
El término kQ² es una aproximación didáctica. En el cálculo hidráulico real, longitud, diámetro, rugosidad, accesorios, régimen de flujo y propiedades del fluido determinan las pérdidas. El factor de fricción puede variar con Reynolds; reducir todo a k constante es útil para comparar escenarios, pero no dimensiona una red.

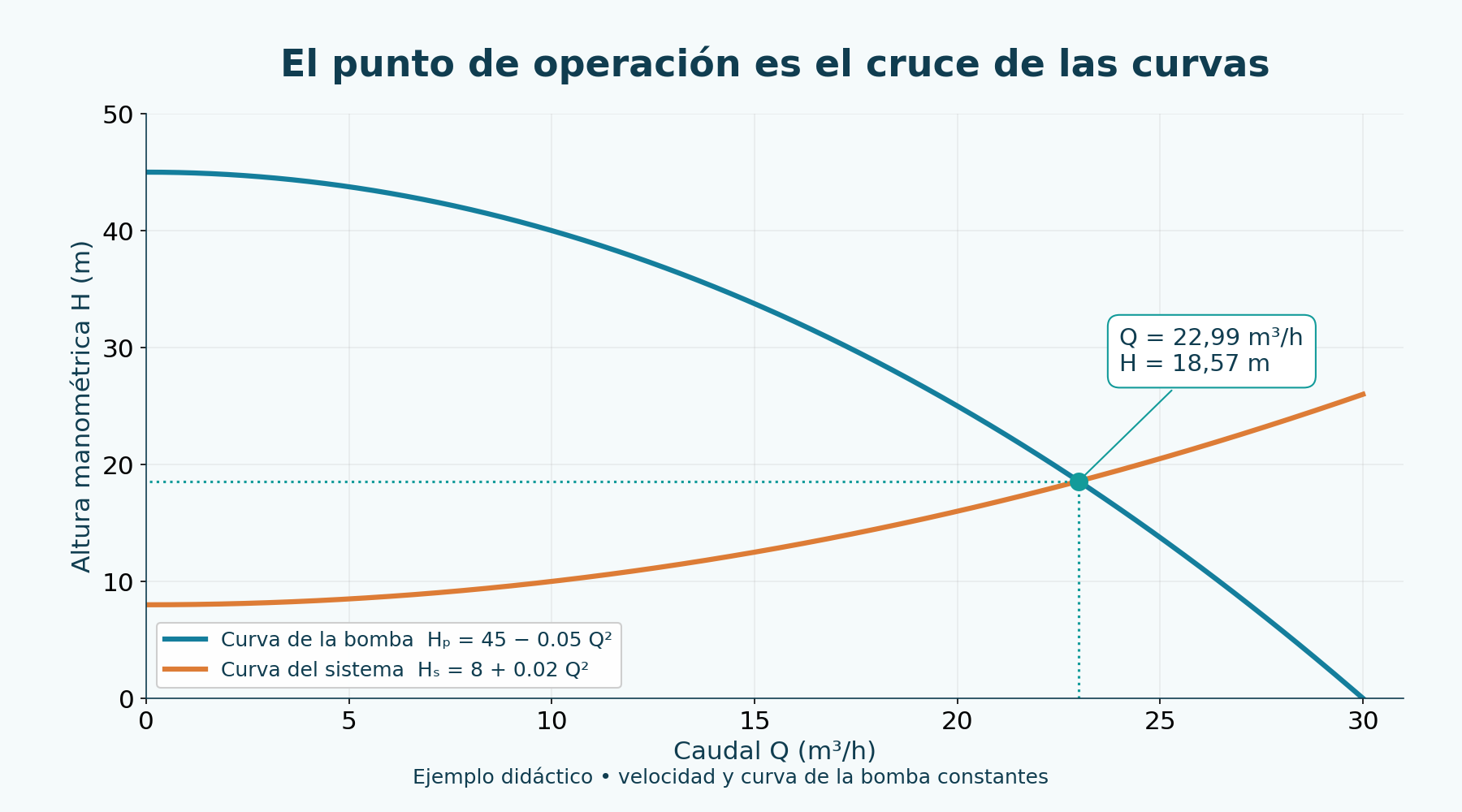

Ejercicio resuelto: ¿dónde se encuentran ambas curvas?
El punto del modelo satisface H_p = H_s: 45 − 0,05 Q² = 8 + 0,02 Q². Reordenando, 37 = 0,07 Q²; por tanto Q = √(37/0,07) = 22,990681 m³/h. Elegimos la raíz positiva, coherente con el sentido de flujo adoptado.
Al sustituir el caudal sin redondear, H = 45 − 0,05 × 528,571429 = 18,571429 m. La curva del sistema, 8 + 0,02 × 528,571429, produce el mismo resultado. La presentación final es aproximadamente 23,0 m³/h y 18,6 m. El gráfico muestra el encuentro, pero la igualdad permite comprobar el valor.
Para H_p = H₀ − aQ² y H_s = H_est + kQ², la solución es Q = √[(H₀ − H_est)/(a + k)] en el dominio de este estudio. Si H₀ ≤ H_est, no se prevé caudal positivo. El simulador señala esta condición y no inventa un punto en Q = 0 con las curvas separadas ni calcula potencia en el eje a partir de él.
Hydraulic Institute — Combined Pump and System Curves →
| Elemento | Valor |
|---|---|
| Curva de la bomba | H_p = 45 − 0,05 Q² |
| Curva del sistema | H_s = 8 + 0,02 Q² |
| Q² | 528,571429 (m³/h)² |
| Q | 22,990681 m³/h |
| Q convertido | 0,006386300 m³/s |
| Altura H | 18,571429 m |
| Condición | Intersección matemática; no selección de catálogo |
Potencia hidráulica, en el eje y eléctrica: tres magnitudes
La potencia entregada al líquido es P_h = ρ g Q H. Aquí Q debe introducirse en m³/s: 22,990681/3600 = 0,006386300 m³/s. Con ρ = 1000 kg/m³, g = 9,81 m/s² y H = 18,571429 m, obtenemos P_h = 1163,492695 W, o 1,163493 kW.
Adoptando rendimiento de la bomba η_p = 65%, la potencia en el eje es P_eje = P_h/η_p = 1,789989 kW, redondeada a 1,79 kW. Ese 65% describe la conversión de potencia mecánica en el eje en potencia hidráulica. Llamarlo rendimiento global y seguir denominando el resultado potencia en el eje mezclaría fronteras.
La potencia eléctrica absorbida por el motor exige su rendimiento y, cuando corresponda, el del accionamiento: P_el ≈ P_eje/(η_motor η_accionamiento). Sin estos datos, no calculamos consumo eléctrico. La potencia estimada del eje tampoco selecciona automáticamente el motor: la selección considera el rango operativo y los datos completos del conjunto.
| Magnitud | Cálculo | Resultado |
|---|---|---|
| Potencia hidráulica | ρ g (Q/3600) H | 1,163493 kW |
| Rendimiento adoptado de la bomba | η_p | 0,65 = 65% |
| Potencia en el eje | P_h/η_p | 1,789989 kW |
| Potencia eléctrica | Depende de motor y accionamiento | No determinada |

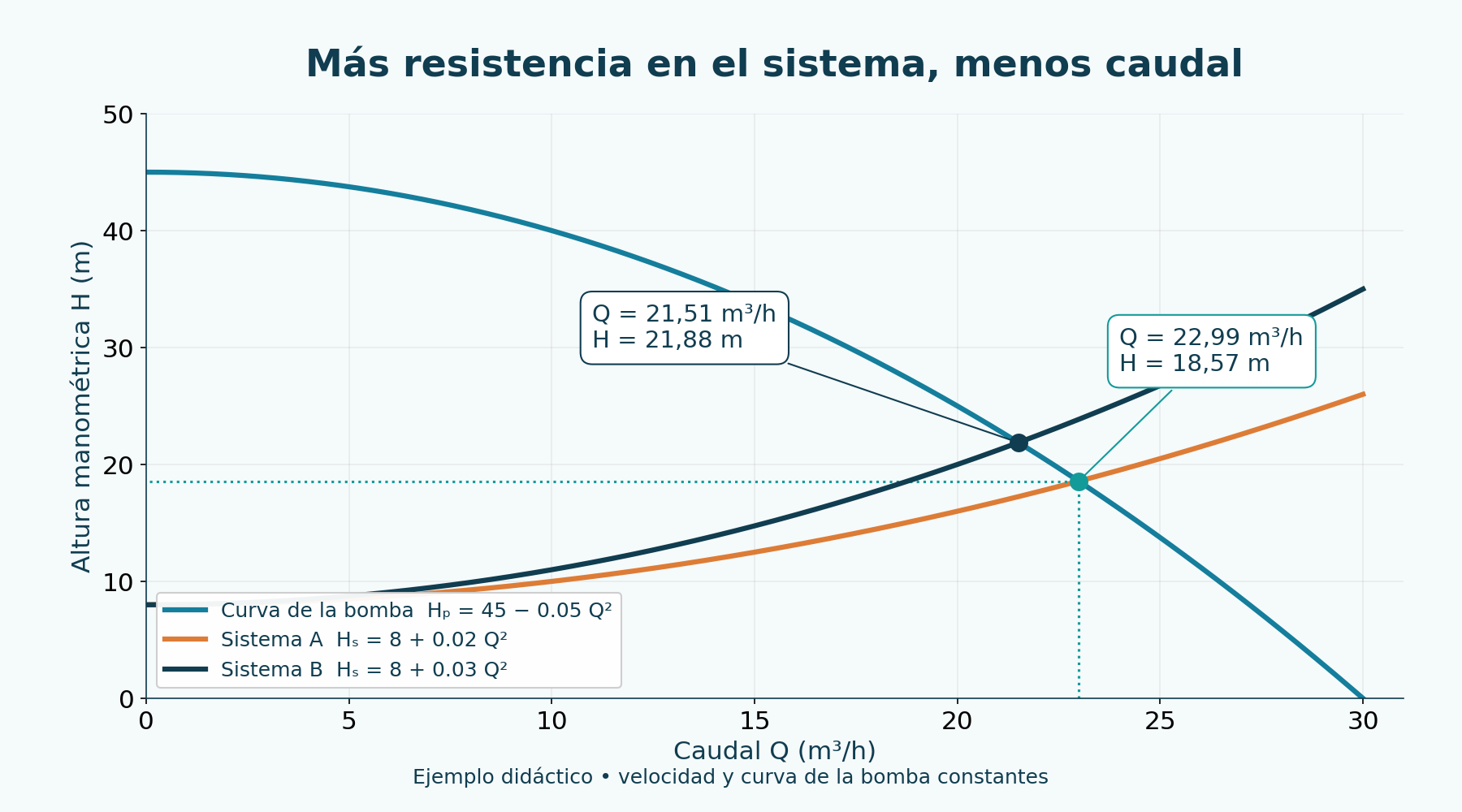

Más resistencia cambia el caudal — y puede cambiar la potencia
Manteniendo la bomba, modificamos únicamente el sistema a H_s = 8 + 0,03 Q². La igualdad proporciona Q = √(37/0,08) = 21,505813 m³/h y H = 21,875 m. El caudal disminuye alrededor del 6,5%, mientras aumenta la altura en el punto. No tiene sentido esperar el caudal anterior en una instalación con demanda distinta.
Incluso con menor caudal, en este modelo la potencia hidráulica pasa a aproximadamente 1,282 kW, y la potencia en el eje a 1,972 kW si mantenemos artificialmente η_p = 65%. No existe una regla general según la cual cualquier reducción de caudal disminuya la potencia. Las curvas reales de potencia y rendimiento pueden tener formas diferentes, y el propio rendimiento varía con el punto.
Una válvula en la impulsión puede alterar la curva de resistencia; una restricción en la aspiración también cambia las pérdidas y reduce el NPSH disponible. Los efectos no son equivalentes. El miniejercicio compara curvas sin prescribir maniobras de válvulas ni convertir la estrangulación en una solución automática de selección.
| Resultado | k = 0,02 | k = 0,03 |
|---|---|---|
| Q | 22,990681 m³/h | 21,505813 m³/h |
| H | 18,571429 m | 21,875000 m |
| η_p en el modelo | 65% constante | 65% constante |
BEP es un punto; debe definirse el rango de operación
BEP significa Best Efficiency Point: el punto de máximo rendimiento para la velocidad y el impulsor considerados. La curva de rendimiento permite encontrarlo. Cerca de las condiciones de diseño suele haber mejor comportamiento hidráulico relativo; esto no garantiza ausencia de vibración, cargas o desgaste.
La región preferida de operación, POR, y la región admisible, AOR, son conceptos distintos de BEP. Los límites dependen de la construcción y de las restricciones de funcionamiento, incluidas cargas, calentamiento, cavitación y vibración. El fabricante y los criterios de la aplicación deben definir el rango; no adoptamos un porcentaje universal de caudal para todas las bombas.
El punto de 23 m³/h de este ejercicio no se ha identificado como BEP. Tenemos una curva de altura y un rendimiento constante supuesto, no una curva real de eficiencia. En el laboratorio, cambiar η_p modifica la potencia en el eje, pero no desplaza la intersección H×Q: ambas curvas siguen siendo las mismas.
NPSH: ¿cuánta carga de aspiración queda por encima del vapor?
NPSH es la carga total absoluta en la referencia de aspiración por encima de la carga correspondiente a la presión de vapor del fluido, expresada en metros de líquido. El NPSH disponible, NPSH_a, pertenece a la instalación; el requerido, NPSH_r, se proporciona para la bomba en condiciones especificadas. No son simplemente dos presiones manométricas leídas y restadas.
Para un depósito abierto, superficie extensa y velocidad superficial despreciable, una forma derivada de Bernoulli es NPSH_a = p_atm,abs/(ρg) + z − h_f,s − p_v,abs(T)/(ρg). La cota z es la elevación de la superficie menos el plano de referencia de aspiración, normalmente el centro del impulsor en el ejemplo horizontal: positiva cuando la superficie está por encima. h_f,s reúne pérdidas solo del recorrido de aspiración.
Las presiones de esta expresión son absolutas. La presión atmosférica local, temperatura y presión de vapor, nivel del depósito y pérdidas influyen en el resultado. Una temperatura mayor puede elevar la presión de vapor; pérdidas crecientes de aspiración reducen la carga disponible. No restamos de nuevo la carga de velocidad después de usar el balance desde la superficie, porque NPSH implica carga total.
NPSH3 es un criterio de ensayo asociado a una caída del 3% de la altura, o de la altura de la primera etapa en una bomba multietapa, para condiciones de caudal y velocidad especificadas. Ya admite un efecto de cavitación y no es un límite de ausencia de burbujas. La explicación pública del Hydraulic Institute sobre la edición 2024 de ANSI/HI 9.6.1 aclara la referencia al NPSH_r proporcionado por el fabricante, igual o superior al NPSH3 ensayado. No tratamos estos términos como universalmente idénticos.
Un margen positivo de NPSH todavía no aprueba la instalación
En el miniejemplo independiente, NPSH_a = 3,2 m y NPSH_r = 2,6 m producen una diferencia de 0,6 m y una razón aproximada de 1,23. Los números solo muestran la comparación. El margen necesario depende de la bomba, el fluido, el rango operativo y los criterios de aplicación; 0,6 m no es una aprobación universal.
El laboratorio utiliza otra hipótesis explícita: NPSH_r(Q) = 1,6 + 0,0025 Q², una curva creada para enseñar, sin origen en catálogo. En el punto de 22,990681 m³/h proporciona 2,921429 m; manteniendo NPSH_a en 3,2 m, la diferencia es 0,278571 m. Esta curva no corresponde al miniejemplo de requerido fijo de 2,6 m.
En la instalación real, el disponible también puede variar con el caudal y los transitorios. Mantener NPSH_a constante y variar una curva sintética de requerido sirve para observar relaciones, no para predecir cuantitativamente la cavitación. El simulador distingue comparación negativa, nula o positiva e informa que no se ha evaluado la suficiencia; no emite un sello de operación segura.
Hydraulic Institute — Understanding the 2024 Updates to ANSI/HI 9.6.1 →
Cavitación: burbujas de vapor, colapso y daños
La presión local puede caer hasta permitir vaporización cerca de la entrada del impulsor. Las cavidades de vapor se transportan hacia regiones de mayor presión y colapsan. La repetición puede comprometer el desempeño y producir erosión, especialmente cerca de superficies expuestas al colapso.
Ruido semejante a grava, vibración y pérdida de desempeño son señales posibles; daños en el impulsor, sellos y cojinetes pueden reducir la vida útil. La fotografía documentada de un impulsor con daños atribuidos a cavitación ayuda a visualizar una consecuencia real, pero no representa la bomba del ejercicio.
Estos síntomas no diagnostican cavitación de forma aislada. Entrada de aire, recirculación, desalineación y problemas de apoyo también pueden producir ruido o vibración. NPSH, condiciones de aspiración, rango operativo y evidencias deben examinarse conjuntamente. «Falta de agua» no explica toda cavitación, y un circuito aparentemente lleno no demuestra disponibilidad suficiente.
cavitation-photo.webp — Wikimedia Commons / fuente y autor →
Errores de instalación: el recorrido de aspiración merece atención
Una aspiración larga, diámetro inadecuado, muchos accesorios y filtros con pérdida elevada pueden consumir parte de la carga disponible. Un nivel bajo o una gran diferencia de elevación entre superficie y bomba también altera el balance. La entrada de aire y las condiciones de cebado dependen de la instalación y del tipo de equipo.
Una velocidad distinta de la especificada, impulsor incompatible, selección fuera del rango previsto y condiciones del fluido diferentes pueden modificar el desempeño. El diagnóstico compara las condiciones observadas con la documentación del conjunto. No se concluye la causa solo por la temperatura del motor, el sonido o una fotografía.
La imagen de una instalación de bombeo de refrigeración muestra que el conjunto convive con tuberías, conexiones, soportes y acceso de mantenimiento. El diseño debe considerar el sistema y su ciclo de vida, como destaca la guía de DOE. No deducimos pérdidas, NPSH ni conformidad de la instalación fotografiada.
installation-photo.webp — Wikimedia Commons / fuente y autor →
Licença / License / Licencia: CC BY-SA 4.0 →
DOE — Improving Pumping System Performance, Second Edition — DOE/GO-102006-2079 →
De la tubería al intercambiador y a la refrigeración de IA
La pérdida de carga en tuberías integra la curva del sistema; un intercambiador también añade una exigencia hidráulica. Ampliar área térmica no determina por sí solo su caída de presión: importan canales y distribución. Así, los artículos de tuberías, intercambiadores y bombas describen partes conectadas del mismo circuito.
En la refrigeración líquida de centros de datos, una circulación fiable ayuda a transportar calor de placas frías y CDU. Caudal y capacidad térmica deben ser compatibles con el recorrido de energía, pero el punto calculado aquí no es una especificación de ese sistema. Materiales, redundancia, control y límites de componentes siguen siendo decisiones del diseño real.
Aislamiento térmico de tuberías →
Laboratorio interactivo: encuentra e interpreta el punto
Modifica la altura a caudal cero, el coeficiente de la bomba, la carga estática y el coeficiente del sistema. Compara la intersección y las potencias. Después cambia el rendimiento de la bomba: la potencia en el eje cambia sin desplazar las curvas de altura de este modelo. La tabla equivalente permite leer valores sin depender de los colores.
Prueba a aumentar k de 0,02 a 0,03 y comprueba la reducción del caudal. Eleva la carga estática hasta la altura a caudal cero: el modelo deja de prever caudal positivo. Observa la comparación del NPSH disponible con la curva sintética, recordando que el resultado no evalúa el margen necesario.
Los controles y avisos están traducidos; los cálculos se ejecutan localmente en el navegador. El HTML independiente, Python y CSV permiten reproducir el ejercicio. Sin JavaScript, los ejemplos y gráficos estáticos siguen disponibles, pero los campos no actualizan los resultados.
Laboratorio: curva de la bomba y del sistema
Modelo de agua (ρ = 1000 kg/m³; g = 9,81 m/s²), con velocidad fija y curvas hipotéticas. Cálculo local; las entradas no se transmiten.
Simulación didáctica. El rendimiento es de la bomba; no se calcula potencia eléctrica. El NPSH disponible es una entrada constante y el requerido es una curva sintética sin origen en catálogo.
- Caudal en el punto (m³/h)
- 22,991
- Altura en el punto (m)
- 18,571
- Potencia hidráulica (kW)
- 1,163
- Potencia en el eje (kW)
- 1,790
- NPSH_r didáctico en el punto (m)
- 2,921
- Diferencia NPSH_a − NPSH_r (m)
- 0,279
Comparación didáctica positiva: NPSH_a > NPSH_r en el punto. No se evalúa si el margen es suficiente. El resultado no certifica ausencia de cavitación; consulte los datos y criterios de la bomba y de la aplicación.
Tabla equivalente de las curvas
| Q (m³/h) | Bomba H (m) | Sistema H (m) |
|---|---|---|
| 0,000 | 45,000 | 8,000 |
| 15,000 | 33,750 | 12,500 |
| 22,991 | 18,571 | 18,571 |
| 30,000 | 0,000 | 26,000 |
H_p = H₀ − aQ²; H_s = H_est + kQ²; NPSH_r = b₀ + cQ². Q en m³/h en estas curvas. P_h = ρg(Q/3600)H; P_eje = P_h/η_p.
η_p se mantiene constante; no existe curva de rendimiento para identificar BEP. El modelo no determina pérdidas reales, velocidad, presión de vapor ni margen adecuado de NPSH. Los intervalos son límites del laboratorio, no del equipo.
Abrir el simulador independiente PT/EN/ES →
Descargar el modelo en Python →
Descargar los escenarios en CSV →
La bomba encuentra la instalación y los límites del fluido
Leer la curva H×Q es solo el comienzo. El caudal depende de la intersección con el sistema; la potencia depende de la energía transportada y los rendimientos; el comportamiento de aspiración exige comparar NPSH en las condiciones pertinentes. Un cálculo coherente debe mantener separadas estas fronteras.
Una bomba centrífuga no trabaja sola: encuentra la instalación, el fluido y sus límites físicos. En ese encuentro nacen el caudal real, la eficiencia — y, cuando algo falla, la cavitación.
Preguntas frecuentes
¿Cómo se encuentra el punto de operación de una bomba?
Compara la curva de altura de la bomba con la curva de demanda del sistema en las mismas unidades y condiciones. La intersección determina el caudal y la altura previstos. En el ejemplo, igualar 45 − 0,05 Q² a 8 + 0,02 Q² proporciona 22,99 m³/h y 18,57 m. Las curvas reales dependen de velocidad, impulsor, fluido e instalación; no se elige un caudal mirando solo la potencia del motor.
¿Qué son el NPSH disponible y el requerido?
El NPSH disponible describe la carga total absoluta en la referencia de aspiración por encima de la presión de vapor del líquido. Depende de la instalación. El requerido se informa para la bomba en condiciones especificadas. La comparación debe considerar un margen adecuado y la referencia del fabricante; NPSH3, vinculado a una caída del 3% de altura en ensayo, no significa ausencia de cavitación. Una diferencia positiva aislada no aprueba la selección.
¿Qué causa cavitación en una bomba centrífuga?
La vaporización local puede ocurrir cuando la presión cae hasta el nivel asociado a la presión de vapor del fluido. Las cavidades pueden colapsar en regiones de mayor presión, provocando ruido, degradación del desempeño y erosión. Temperatura, nivel, presión atmosférica y pérdidas de aspiración influyen en el NPSH disponible. No debe confundirse cavitación con toda entrada de aire o cualquier ruido: los síntomas semejantes exigen diagnóstico conjunto.
¿Por qué puede estar encendida la bomba y no bombear correctamente?
Un motor girando no demuestra caudal adecuado. Resistencia elevada, selección incompatible, velocidad distinta, condiciones de aspiración, aire en el recorrido y otros problemas pueden alterar el resultado. En el modelo del laboratorio, una carga estática igual o mayor que la altura a caudal cero elimina el caudal positivo previsto. En una instalación real, deben compararse condiciones y datos del conjunto sin atribuir la causa a una sola señal.
¿Cuál es la diferencia entre potencia hidráulica, en el eje y eléctrica?
La potencia hidráulica es la entregada al líquido: ρ g Q H, con Q en m³/s. La potencia en el eje incluye las pérdidas de la bomba y se obtiene dividiendo la hidráulica por el rendimiento de la bomba. La eléctrica incluye también pérdidas de motor y accionamiento. En el ejemplo, 1,16349 kW hidráulicos y un 65% de rendimiento de la bomba dan 1,78999 kW en el eje; la potencia eléctrica no se determinó.
¿El punto de operación es siempre el BEP?
No. BEP es el punto de máximo rendimiento para una velocidad y un impulsor especificados. La intersección entre bomba y sistema puede quedar lejos de él. POR y AOR describen regiones operativas con límites definidos para el equipo y la aplicación. El ejercicio no aporta una curva de rendimiento; por tanto, los 23 m³/h calculados no pueden identificarse como BEP.
¿Un NPSH disponible mayor que el requerido garantiza ausencia de cavitación?
No por sí solo. La comparación debe usar la referencia informada por el fabricante y un margen adecuado al servicio. Deben considerarse criterios, condiciones variables, fluido y rango operativo. NPSH3 ya corresponde a una degradación de altura en ensayo, y el NPSH requerido no debe tratarse universalmente como idéntico a él. El simulador presenta diferencias numéricas sin certificar ausencia de burbujas, daños ni riesgo.
¿Aumentar la resistencia del circuito siempre reduce el consumo?
No. Aumentar resistencia desplaza la intersección y puede reducir caudal, pero altura y rendimiento también cambian. En el modelo presentado, pasar k de 0,02 a 0,03 reduce el caudal y eleva la potencia hidráulica calculada. Los equipos reales exigen leer la curva de potencia y las características del conjunto. Una conclusión sobre energía eléctrica también debe considerar motor, accionamiento, control y tiempo operativo.
