Entenda como funcionam as torres de resfriamento, o que significam range e approach, como calcular evaporação e blowdown e por que a Legionella exige controle rigoroso.
A água esfria, mas o calor precisa ir para algum lugar
Se uma pequena parte da água evapora para resfriar o restante, por que torres de resfriamento são tão importantes para fábricas, prédios e usinas? Porque elas oferecem um caminho de rejeição de calor para a atmosfera. O processo atendido continua produzindo energia térmica, e essa energia precisa atravessar equipamentos, tubulações e uma fronteira final com o ambiente.
Em HVAC centralizado, uma torre pode receber o calor do condensador de um chiller. Em uma indústria, pode atender um circuito de processo por meio de trocadores. Em centros de dados, pode integrar a infraestrutura que recebe calor dos circuitos de refrigeração. Essas aplicações compartilham princípios, mas não possuem automaticamente a mesma água, temperatura, configuração ou necessidade sanitária.
A torre não cria frio: combina transferência de calor e massa, usando principalmente evaporação. Neste artigo, acompanharemos essa física até os custos de água, eletricidade e manutenção. Um exemplo didático de 500 kW organiza as contas; seus resultados não constituem seleção de equipamento, previsão de desempenho de uma instalação ou autorização para operar sem avaliação técnica.
Calor latente: pouca massa pode transportar muita energia
Para evaporar, a água precisa receber energia. Quando essa mudança de fase ocorre na torre, parte da energia vem da própria corrente líquida, que pode diminuir de temperatura. O calor latente de vaporização expressa a energia necessária por unidade de massa evaporada. Ele depende das condições; adotaremos 2.400 kJ/kg como aproximação didática declarada.
O ar em contato com a água também troca calor sensível e ganha umidade. Um balanço mais completo acompanha a entalpia do ar úmido, as vazões e os estados de entrada e saída. Portanto, dividir toda a carga térmica pelo calor latente é um modelo de rejeição exclusivamente latente; não prova que toda torre real evapora exatamente essa quantidade.
O enchimento aumenta a superfície e o tempo de contato entre ar e água. Distribuidores, ventiladores, entradas de ar e bacia ajudam a organizar os escoamentos. Depósitos, distribuição desigual ou recirculação do ar de descarga podem prejudicar a troca mesmo quando a bomba continua movimentando água. O comportamento térmico depende do conjunto, e não apenas da presença de um ventilador.
SPX Cooling Technologies — Basic Theory and Practice(CTII-01A) →
NISTIR5078 — Thermodynamic Properties of Water, IAPWS-95 Tables →

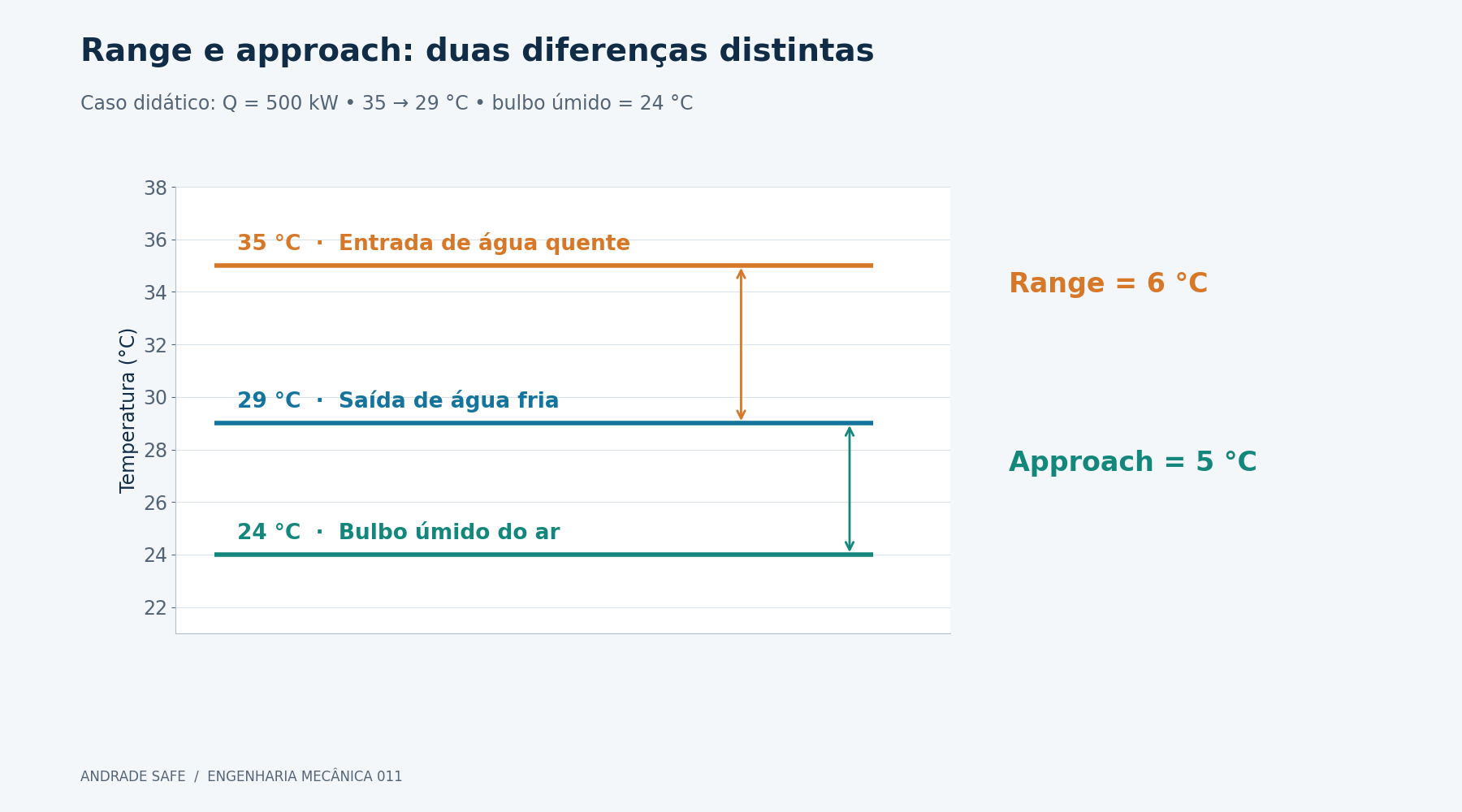

Bulbo úmido, range e approach: três referências distintas
A temperatura de bulbo úmido caracteriza uma referência psicrométrica essencial para o resfriamento evaporativo. Ela depende do estado do ar e deve representar o ar efetivamente entrando na torre. A temperatura de bulbo seco, comum nas previsões do tempo, não substitui essa informação. Medir o ar longe da instalação também pode esconder a recirculação local de ar quente e úmido.
Range é a diferença entre a água quente de entrada e a água fria de saída. Approach é a diferença entre a água fria de saída e o bulbo úmido de entrada do ar. São diferenças de temperatura, expressas em kelvin ou numericamente em graus Celsius. No caso 35/29/24 °C, temos range de 6 °C e approach de 5 °C.
Um approach menor exige uma aproximação térmica mais difícil, normalmente demandando maior capacidade de troca, maior torre ou mais movimentação de ar para condições comparáveis. Ele não é, sozinho, um selo de melhor eficiência. Em uma torre evaporativa convencional finita, não se deve prometer approach nulo ou negativo; o range, por sua vez, resulta da carga e da vazão.
SPX Cooling Technologies — Cooling Tower Performance: Approach(TR-016) →
| Grandeza | Definição | Exemplo didático |
|---|---|---|
| Bulbo úmido | Referência do ar de entrada | 24 °C |
| Range | Água quente − água fria | 35 − 29 = 6 °C |
| Approach | Água fria − bulbo úmido | 29 − 24 = 5 °C |
Circuito aberto, circuito fechado e modos de tiragem
Na torre de circuito aberto, a água de circulação entra em contato direto com o ar. Essa interação favorece transferência de calor e massa, mas expõe o circuito a impurezas e à concentração de sais. A compatibilidade com os equipamentos atendidos depende da qualidade da água, do tratamento, dos materiais e da possibilidade de separar o processo por um trocador.
Na torre de circuito fechado evaporativo, o fluido de processo circula dentro de uma serpentina ou outro elemento fechado; água de aspersão e ar resfriam sua superfície externa. O processo fica separado desse circuito de aspersão. Entretanto, a água externa continua podendo gerar aerossóis e exigir controle de Legionella. Circuito fechado não equivale a ausência automática de risco sanitário.
A tiragem natural utiliza diferenças de densidade para promover o escoamento de ar. Torres de tiragem mecânica usam ventiladores: na induzida, o ventilador puxa o ar através da torre; na forçada, o empurra na entrada. Fluxo cruzado e contracorrente descrevem a orientação relativa entre ar e água. Essas classificações se combinam e influenciam acesso, distribuição, ruído e manutenção.
Baltimore Aircoil — What is a Cooling Tower? →
Baltimore Aircoil — What is a Closed Circuit Cooling Tower? →
Exercício 1: qual vazão transporta 500 kW?
Considere regime permanente, água com calor específico cp = 4,186 kJ/(kg·K), densidade aproximada de 1.000 kg/m³ e variação pequena dessas propriedades. A carga rejeitada é Q = 500 kW, com entrada a 35 °C e saída a 29 °C. Como 1 kW corresponde a 1 kJ/s, as unidades permitem calcular diretamente a vazão mássica.
A relação Q = ṁ × cp × ΔT fornece ṁ = 500 / (4,186 × 6) = 19,9076 kg/s. Convertendo para vazão volumétrica: V̇ = ṁ / ρ × 3.600 = 71,6675 m³/h, aproximadamente 71,7 m³/h. É a água que circula e transporta calor; não é a água consumida ou evaporada a cada hora.
Com bulbo úmido de 24 °C, a saída pretendida de 29 °C estabelece approach de 5 °C. As contas organizam o dever térmico, mas não demonstram que uma torre específica consegue atendê-lo. Essa verificação exige capacidade nas condições de projeto, curvas do fabricante, distribuição hidráulica, condições do ar e margens compatíveis com a aplicação.
| Etapa | Operação | Resultado |
|---|---|---|
| Carga térmica | Q | 500 kW |
| Vazão mássica | 500 / (4,186 × 6) | 19,9076 kg/s |
| Vazão de circulação | 19,9076 × 3.600 / 1.000 | 71,6675 m³/h |
| Evaporação exclusivamente latente | 500 / 2.400 × 3.600 / 1.000 | 0,75 m³/h |

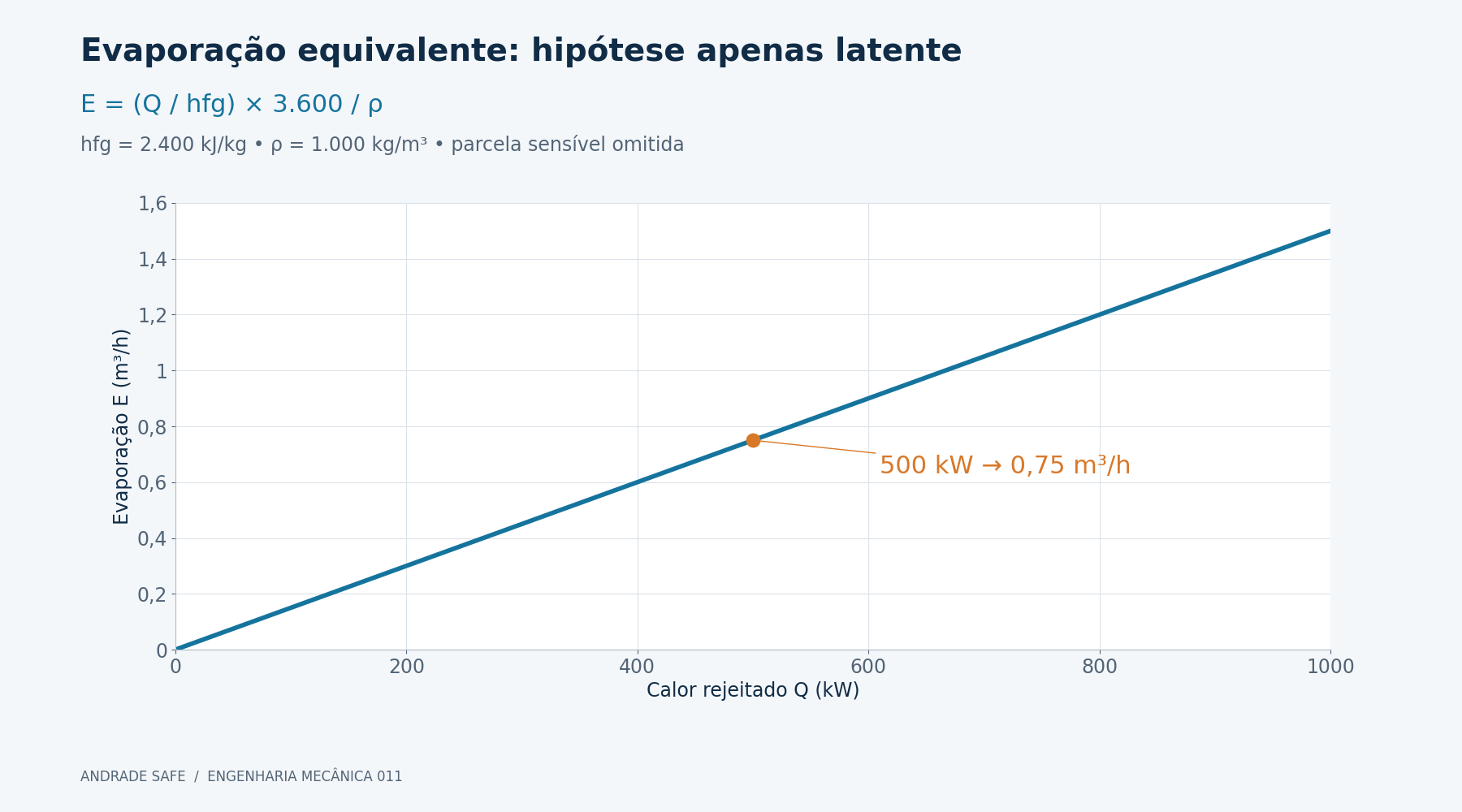

Exercício 2: estimar a evaporação sem esconder a hipótese
Agora suponha, somente para este exercício, que os 500 kW sejam rejeitados integralmente como calor latente. A evaporação estimada é ṁevap = Q / hfg = 500 / 2.400 = 0,20833 kg/s. Esse passo usa uma carga de energia por segundo e uma energia por quilograma; o resultado é massa evaporada por segundo.
A conversão correta é E = 0,20833 × 3.600 / 1.000 = 0,75 m³/h. Multiplicar por 3.600 transforma segundos em horas; dividir pela densidade transforma quilogramas em metros cúbicos. Fazer uma segunda divisão por mil reduziria indevidamente o resultado. A vazão de circulação de 71,7 m³/h e essa evaporação de 0,75 m³/h representam grandezas diferentes.
Em operação real, a divisão entre transferência sensível e latente depende do estado do ar, dos escoamentos e da torre. O valor calculado é uma estimativa do modelo exclusivamente latente, não consumo garantido, medição ou limite universal. Para projetar e reconciliar consumo, são necessários balanço psicrométrico apropriado e dados operacionais, além das demais perdas de água.

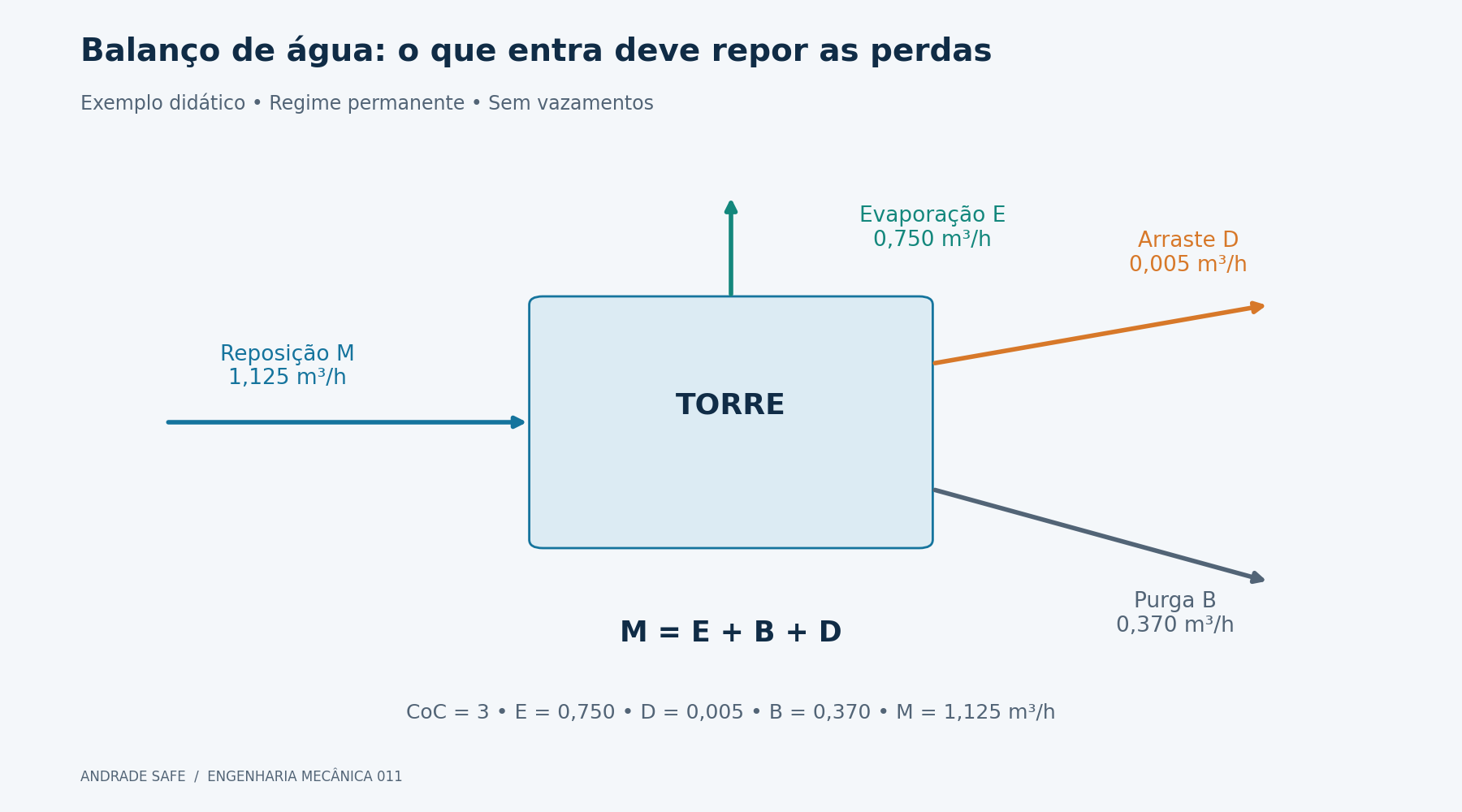

Evaporação, arraste, purga e reposição não são sinônimos
Evaporação é a passagem de água para vapor e deixa a maior parte dos sais não voláteis no líquido remanescente. Drift, ou arraste, é a saída de gotículas líquidas com o ar; essas gotas podem carregar sais e microrganismos. Eliminadores de gotas reduzem esse arraste, mas precisam de instalação, integridade e manutenção adequadas.
Blowdown é a purga intencional de água concentrada para controlar a acumulação de constituintes. Make-up é a água de reposição que compensa as saídas. Em regime permanente simplificado, sem vazamentos ou outras perdas, M = E + B + D: reposição igual a evaporação, purga e arraste. Se houver outras saídas, elas precisam aparecer no balanço.
Um medidor de reposição informa a entrada de água, enquanto um medidor de purga ajuda a identificar o destino. Comparar somente o total de água comprado com uma estimativa de evaporação pode esconder vazamentos, transbordamento ou purga excessiva. Registrar períodos, estados de operação e resolução dos instrumentos transforma uma impressão de consumo elevado em hipótese verificável.
DOE FEMP — Best Management Practice #10: Cooling Tower Management →
Ciclos de concentração: o balanço de sais explica a purga
Ciclos de concentração, CoC, representam uma razão entre a concentração de um constituinte conservativo na água de circulação e na reposição. A condutividade pode servir como indicador operacional quando sua interpretação é compatível com a química da água. Não se deve confundir uma leitura conveniente com caracterização completa dos sais, do tratamento ou da condição microbiológica.
Para regime permanente, concentração uniforme, arraste com a concentração da bacia e evaporação sem sais não voláteis, o balanço de soluto fornece M × Cmake-up = (B + D) × Ccirculação. Com CoC = Ccirculação / Cmake-up e M = E + B + D, obtemos B = E / (CoC − 1) − D. O constituinte usado nesse balanço não deve precipitar nem receber adição química relevante.
A aproximação B ≈ E / (CoC − 1) só é coerente quando o arraste é desprezível. Usar essa aproximação e depois somar um arraste relevante à reposição perde a correspondência exata com o CoC escolhido. Se a expressão produzir purga negativa, as hipóteses e entradas são incompatíveis: não existe uma válvula que realize uma vazão negativa.
EPA WaterSense at Work — Section6.3 Cooling Towers →
DOE — Cooling Towers: Understanding Key Components and How to Improve Water Efficiency →

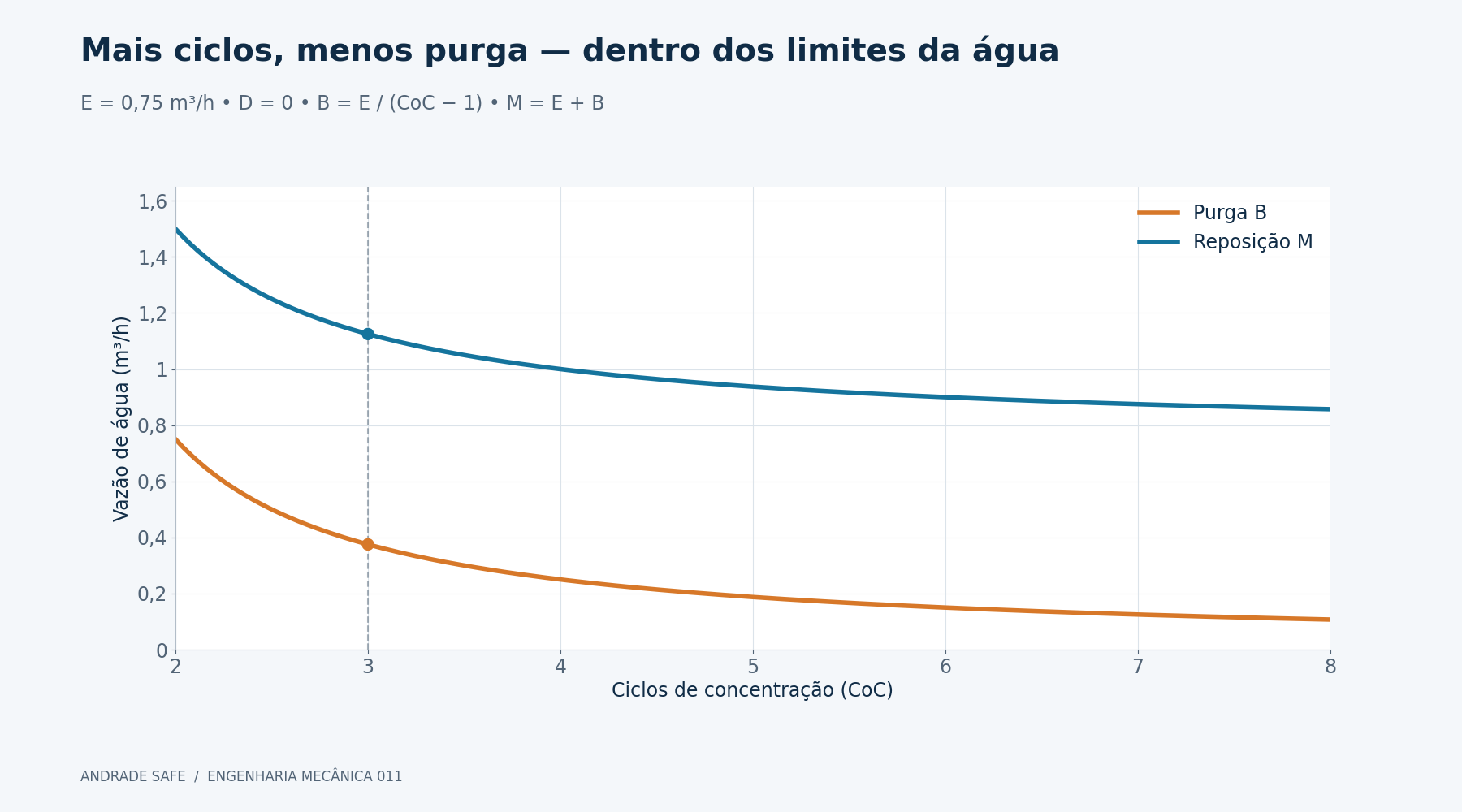

Exercício 3: quanto os ciclos mudam a reposição?
Mantenha E = 0,75 m³/h e despreze inicialmente o arraste. Para CoC = 2, a purga é 0,75 / (2 − 1) = 0,75 m³/h e a reposição é 1,50 m³/h. Em CoC = 6, a purga cai a 0,15 m³/h e a reposição a 0,90 m³/h. A evaporação permaneceu igual no modelo.
A tabela mostra ganhos decrescentes: passar de dois para seis ciclos reduz bastante a purga, mas passar de seis para dez economiza menos água em termos absolutos. Não existe, porém, um número ótimo universal. Alcalinidade, dureza, sílica, cloretos, materiais, temperatura, restrições de descarga e estratégia de tratamento podem limitar o aumento de concentração.
Incluindo drift de 0,002% da circulação, D = 71,6675 × 0,00002 = 0,001433 m³/h. Em seis ciclos, B = 0,75 / 5 − 0,001433 = 0,148567 m³/h; M = 0,75 + 0,148567 + 0,001433 = 0,90 m³/h. Mantidas as hipóteses, o arraste substitui parte da purga na saída de sais; ele não constitui economia desejável.
| CoC | Evaporação E (m³/h) | Purga B (m³/h) | Reposição M (m³/h) |
|---|---|---|---|
| 2 | 0,7500 | 0,7500 | 1,5000 |
| 3 | 0,7500 | 0,3750 | 1,1250 |
| 6 | 0,7500 | 0,1500 | 0,9000 |
| 10 | 0,7500 | 0,0833 | 0,8333 |
Eletricidade auxiliar: otimizar a instalação inteira
A evaporação oferece uma rota térmica favorável, mas a operação não é energeticamente gratuita. Ventiladores movimentam ar; bombas vencem diferenças de pressão e transportam água; sistemas de tratamento e controle também demandam recursos. Uma redução na temperatura de saída pode beneficiar o equipamento atendido e, ao mesmo tempo, exigir maior esforço de ventilação.
Em condições ideais de similaridade e sistema aproximadamente fixo, as leis de afinidade relacionam vazão à rotação e potência à sua terceira potência. Essa relação ajuda a entender acionamentos de velocidade variável, mas não garante economia cúbica em qualquer situação. Eficiência do motor, acionamento, curva do sistema, limites de operação e mudanças de regime alteram o resultado.
A decisão deve observar o consumo do conjunto: torre, bombas, chiller ou processo. Reduzir a rotação do ventilador pode economizar na torre e aumentar o trabalho do compressor se a água ficar mais quente. Medições de carga, temperaturas e potência, acompanhadas ao longo de diferentes condições climáticas, ajudam a estabelecer controles e prioridades compatíveis com o serviço exigido.
DOE FEMP — Best Management Practice #10: Cooling Tower Management →
Incrustação, corrosão, sedimentos e biofilme
A concentração de sais pode favorecer depósitos quando a química e as temperaturas levam à precipitação. A incrustação adiciona resistência à transferência de calor e pode comprometer a distribuição de água. Por isso, aumentar CoC sem verificar a água disponível pode trocar uma economia aparente de reposição por perda térmica, limpeza frequente e indisponibilidade.
A corrosão ameaça materiais, tubulações e superfícies de troca. Sedimentos acumulados e biofilmes criam condições desfavoráveis à limpeza e ao controle microbiológico. Um parâmetro químico isolado dentro da faixa prevista não demonstra que toda a superfície esteja limpa, íntegra ou protegida. O diagnóstico depende de inspeção, tendências e avaliação da equipe responsável pelo tratamento.
Uma rotina consistente combina verificação de distribuição, bacia, enchimento, eliminadores, filtros e pontos pouco circulados com registros de água e manutenção. Produtos, dosagens e compatibilidade precisam ser definidos para a instalação por profissionais responsáveis. Este exemplo não prescreve biocida, inibidor ou concentração química: a mesma receita aplicada a águas e materiais diferentes pode produzir resultados inadequados.

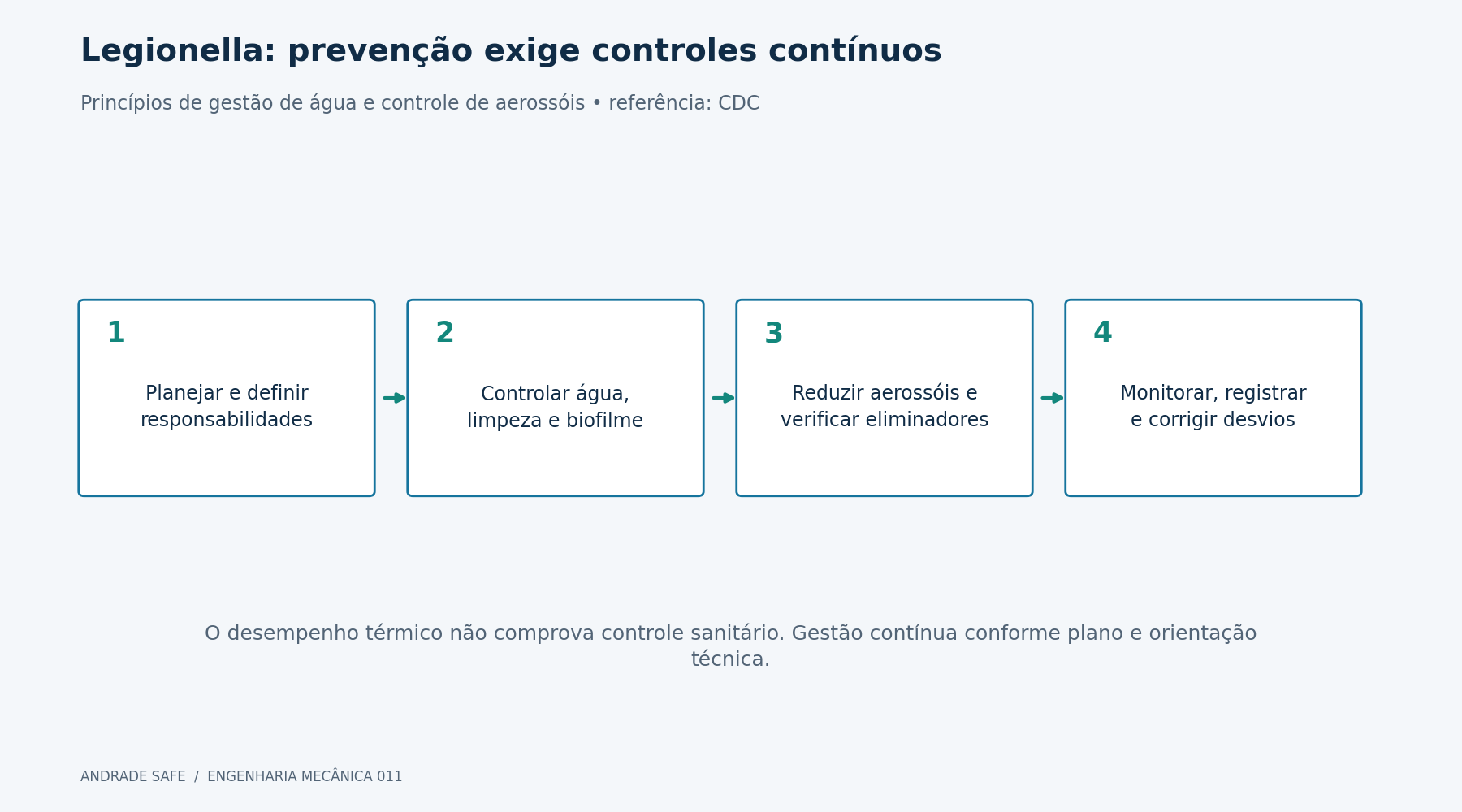

Legionella: controlar o sistema de água e a dispersão
O CDC identifica torres de resfriamento como sistemas que podem favorecer o crescimento de Legionella e disseminá-la por aerossóis. O controle exige gestão continuada da água, incluindo condições que favorecem crescimento, sedimentos, biofilme e eficácia do tratamento. A simples presença de água morna não calcula uma probabilidade de doença, nem o CoC funciona como marcador sanitário suficiente.
Um programa de gestão da água deve reconhecer o sistema e seus pontos de controle, definir limites e ações corretivas, monitorar e verificar a execução. Limpeza, desinfecção, manutenção de eliminadores e atenção à localização em relação a tomadas de ar integram essa prevenção. Frequências e procedimentos devem refletir a instalação e as orientações técnicas aplicáveis, sem improvisar dosagens.
A pluma branca visível pode decorrer da condensação de vapor ao misturar ar quente e úmido com ar ambiente. Ela não prova contaminação por Legionella. Da mesma forma, ausência de pluma visível não comprova ausência de gotículas ou segurança sanitária. Temperatura, arraste e ciclos de concentração não autorizam transformar o laboratório em um índice numérico de risco médico.
Operação segura começa antes da limpeza
Inspecionar ou limpar uma torre envolve perigos além da água: partes móveis, eletricidade, altura, produtos químicos e possíveis ambientes com acesso restrito. Planejamento, isolamento de energias, autorização e meios de acesso precisam corresponder à tarefa. Uma instalação desligada no supervisório ainda exige confirmação de que ventiladores e outros equipamentos não possam partir durante a intervenção.
Avaliar a localização e o caminho dos aerossóis ajuda a proteger usuários, trabalhadores e sistemas de ventilação. O CDC recomenda considerar tomadas de ar e ocupantes ao planejar torres. Distâncias ou procedimentos de uma referência estrangeira não devem ser apresentados automaticamente como obrigação legal brasileira; requisitos locais e condições efetivas precisam ser verificados no projeto e na operação.
Após paradas e intervenções, a retomada merece procedimento documentado: conferir limpeza, condições da água, tratamento, circulação e funcionamento dos controles antes de retornar ao serviço previsto. O registro deve permitir reconhecer desvios, responsáveis e ações. Um certificado isolado ou uma fotografia de manutenção não substitui a evidência de que o programa permanece funcionando ao longo do tempo.
CDC — Controlling Legionella in Cooling Towers →
CDC — Overview of Water Management Programs →
| O que verificar | Por que importa | Evidência útil |
|---|---|---|
| Água e tratamento | Depósitos, corrosão e controle microbiológico | Registros, tendências e ações corretivas |
| Eliminadores e distribuição | Arraste e contato ar–água | Inspeções e manutenção |
| Gestão da água | Continuidade dos controles sanitários | Responsáveis, limites e verificações |
| Intervenções | Energias, acesso e produtos químicos | Procedimento, isolamento e liberação |
Usar o laboratório como aula de balanços
O laboratório interativo desta página, também disponível para download independente, permite variar carga, temperaturas, bulbo úmido, ciclos e percentual de arraste. Observe primeiro unidades e validade das entradas. Se a água quente não superar a temperatura fria, ou se o approach for incompatível com uma torre evaporativa convencional finita, reveja o cenário antes de interpretar os resultados.
Compare dois cenários mantendo as demais variáveis constantes: altere CoC para enxergar a purga; altere a carga para acompanhar circulação e evaporação do modelo. O percentual de drift é aplicado à vazão de circulação, não à reposição. Os avisos qualitativos ajudam a reconhecer hipóteses, mas não medem microrganismos, exposição, eficiência certificada ou necessidade de produto químico.
Para conferir as contas sem executar o laboratório, o CSV registra os dados e resultados do exemplo. O kit reúne materiais didáticos e créditos das imagens. Não há conexão a instrumentos de campo: o leitor fornece cenários hipotéticos. Uma seleção real exige dados climáticos de projeto, requisitos do processo, capacidade certificada, hidráulica e plano de gestão da água.
Laboratório — calor e água na torre
Altere as seis entradas e compare os balanços. Valores calculados localmente no navegador; não há conexão a sensores.
Modelo educacional. Não substitui projeto, seleção de torre ou plano de tratamento de água.
Entradas do exemplo
Resultados calculados
- Range
- 6,0 K
- Approach
- 5,0 K
- Circulação mássica
- 19,908 kg/s
- Circulação de água
- 71,667 m³/h
- Evaporação (hipótese 100% latente)
- 0,750 m³/h
- Purga calculada
- 0,149 m³/h
- Arraste de água
- 0,001 m³/h
- Reposição total
- 0,900 m³/h
| Parcela | Vazão (m³/h) |
|---|---|
| Evaporação (hipótese 100% latente) | 0,750 |
| Purga calculada | 0,149 |
| Arraste de água | 0,001 |
| Reposição total | 0,900 |
Hipóteses e limites
Regime permanente, sem vazamentos; água com ρ = 1.000 kg/m³ e cp = 4,186 kJ/(kg·K). ṁevap = Q / hfg e E = 3,6 × ṁevap, com hfg = 2.400 kJ/kg, atribuem toda a carga à evaporação (ṁevap em kg/s; E em m³/h). A torre real também troca calor sensível; estes resultados não são previsão de consumo medido.
B = E / (CoC − 1) − D; M = E + B + D. O arraste D leva água com a mesma concentração de sais do circuito. CoC representa razão de concentrações, não número de voltas físicas da água.
Approach positivo é somente uma condição necessária neste modelo. O cálculo não verifica capacidade da torre, vazão de ar, enchimento, umidade de saída ou potência auxiliar. Um approach menor exige maior esforço de seleção; não comprova eficiência superior.
Controle sanitário: estes números não estimam presença de Legionella, probabilidade de doença ou proteção de pessoas. São necessários programa de gestão da água, tratamento, limpeza, controle de estagnação e aerossóis e verificação por profissionais qualificados.
Baixar laboratório independente →Abrir laboratório independente →
Termodinâmica, água e saúde pública na mesma decisão
Em edifícios, a torre pode rejeitar calor de sistemas HVAC; em indústrias químicas, refinarias e siderurgia, pode atender utilidades e circuitos de processo. Termelétricas e outras plantas de geração também empregam resfriamento para rejeitar calor de seus ciclos. A configuração depende da aplicação. Nos centros de dados, a cadeia pode começar em um chip e terminar na infraestrutura externa de rejeição; os artigos relacionados ajudam a acompanhar esses componentes.
Quando uma torre de resfriamento opera bem, ela parece invisível. Por trás dessa aparente simplicidade existe engenharia de calor, água, materiais, química e saúde pública. O melhor resultado é demonstrável: atender a carga térmica, explicar os consumos, manter integridade e sustentar controles sanitários documentados, sem transformar um exemplo de sala de aula em garantia para uma instalação real.
O paradoxo do ar-condicionado →
Dimensionamento de trocadores de calor →
Perguntas frequentes
Como funciona uma torre de resfriamento?
Ela rejeita calor da água para o ar por transferência de calor e massa, principalmente evaporando uma fração da água. A energia vem do sistema atendido; ventiladores e bombas podem exigir eletricidade auxiliar.
O que é range?
É a diferença entre a temperatura da água quente de entrada e a água fria de saída. No exemplo, 35 − 29 = 6 °C. Para uma carga e propriedades definidas, depende também da vazão de circulação.
O que é approach?
É a diferença entre a água fria de saída e o bulbo úmido do ar de entrada. Aqui, 29 − 24 = 5 °C. Reduzi-lo exige maior capacidade de troca em condições comparáveis; não é uma medida isolada de eficiência global.
Qual é a vazão de circulação para 500 kW no exemplo?
Com água, cp = 4,186 kJ/(kg·K), range de 6 °C e densidade de 1.000 kg/m³, a vazão é 19,9076 kg/s ou 71,6675 m³/h. Não é a reposição de água.
A torre sempre evapora 0,75 m³/h ao rejeitar 500 kW?
Não. Esse valor resulta de atribuir toda a carga ao calor latente, com hfg = 2.400 kJ/kg. A evaporação real depende das condições psicrométricas e do balanço sensível e latente da instalação.
O que são blowdown e make-up?
Blowdown é a purga intencional de água concentrada. Make-up é a reposição total. No balanço simplificado sem vazamentos, M = E + B + D, incluindo evaporação, purga e arraste.
Como calcular a purga quando há drift?
Para o balanço conservativo adotado, B = E / (CoC − 1) − D. A aproximação sem o termo D exige arraste desprezível. Um resultado negativo indica incompatibilidade das condições, não purga fisicamente negativa.
Aumentar os ciclos de concentração é sempre melhor?
Não. Pode reduzir purga e reposição, mas química da água, materiais, incrustação, corrosão, temperatura e tratamento impõem limites. CoC não é número de passagens pela torre nem indicador de segurança microbiológica.
Uma torre de circuito fechado elimina o risco de Legionella?
Não automaticamente. O fluido de processo pode estar isolado, mas o circuito externo de aspersão de uma torre evaporativa continua exposto ao ar e pode gerar aerossóis. Gestão da água, limpeza e controles permanecem necessários.
A pluma branca ou o laboratório mostram risco de doença?
Não. A pluma pode ser vapor condensado e não comprova contaminação; sua ausência também não prova segurança. O laboratório ensina balanços e não mede microrganismos, exposição ou probabilidade de doença.
