Comprende la fragilización por hidrógeno, la difusión y las grietas, a partir de un estudio de 2026 sobre la aleación de níquel 725.
¿Qué es la fragilización por hidrógeno?
La fragilización por hidrógeno reúne fenómenos por los que el hidrógeno absorbido en un metal puede reducir su ductilidad y favorecer grietas. Depende de la interacción entre material y microestructura, disponibilidad de hidrógeno y tensiones estáticas o cíclicas. Una gran resistencia a la tracción no garantiza resistencia a la fractura asistida por hidrógeno.
Un material metálico puede tener una gran resistencia a la tracción y, aun así, sufrir una falla prematura cuando el hidrógeno, la microestructura y las tensiones actúan juntos. La fragilización por hidrógeno reúne mecanismos por los que el hidrógeno presente en un metal puede reducir la ductilidad y modificar su deformación y su respuesta a las grietas. No equivale a la corrosión superficial visible y no afecta de la misma forma a todos los materiales.
El 12 de octubre de 2026, un estudio publicado en Journal of Materials Research comparó dos métodos de incorporación de hidrógeno en probetas de aleación de níquel 725. Sus resultados ayudan a responder una pregunta especialmente útil para la ingeniería: ¿basta conocer la cantidad total de hidrógeno para anticipar dónde se formarán las grietas? La respuesta de este trabajo es que no.
Resistencia, ductilidad y tenacidad no son equivalentes
Una aleación puede resistir tensiones elevadas en un ensayo convencional y, al mismo tiempo, perder capacidad de deformación o resistencia a la propagación de grietas en ciertas condiciones de exposición. La susceptibilidad depende de la estructura cristalina, el tratamiento térmico, el historial de fabricación, las tensiones residuales, el ambiente y las cargas estáticas o cíclicas. La aparición de una grieta retardada no demuestra por sí sola fragilización por hidrógeno: debe examinarse junto con mecanismos alternativos.

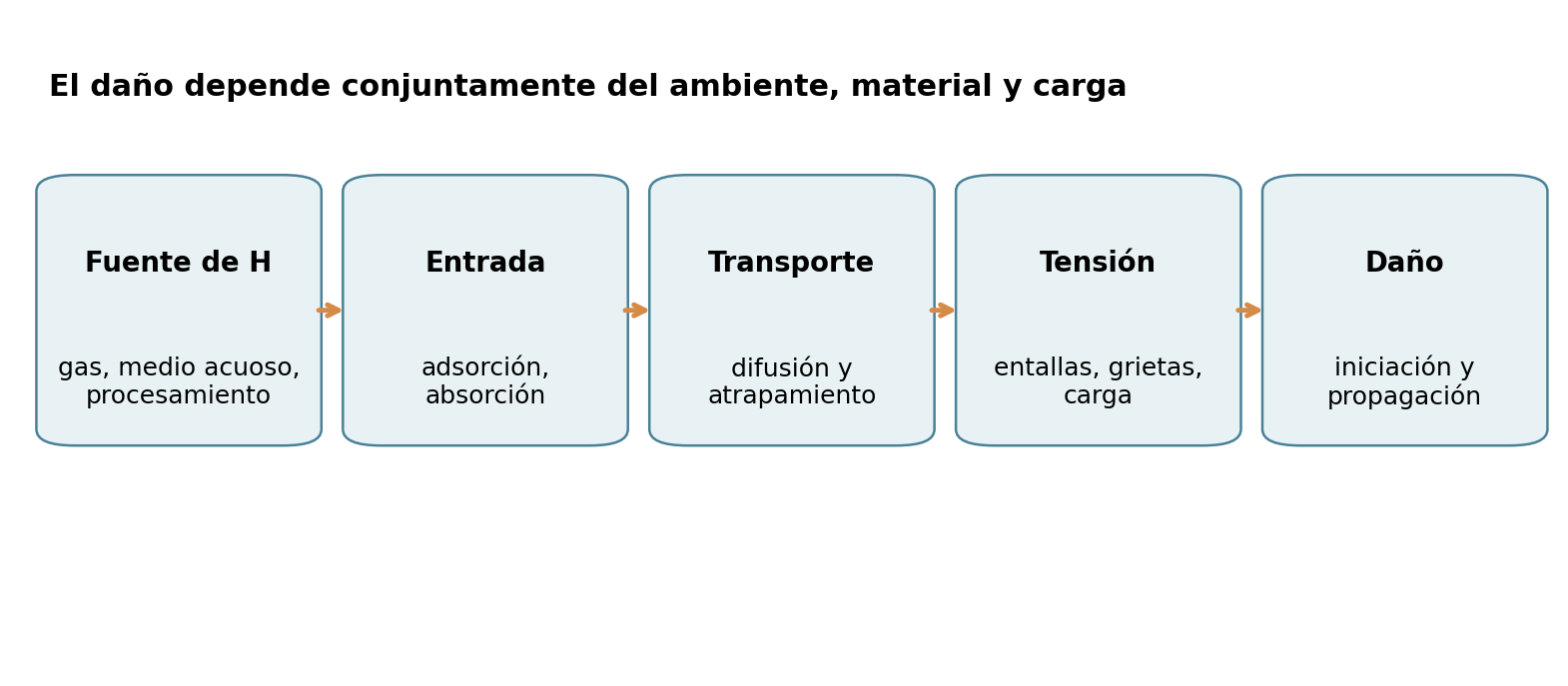

Cómo ingresa el hidrógeno y se desplaza en el metal

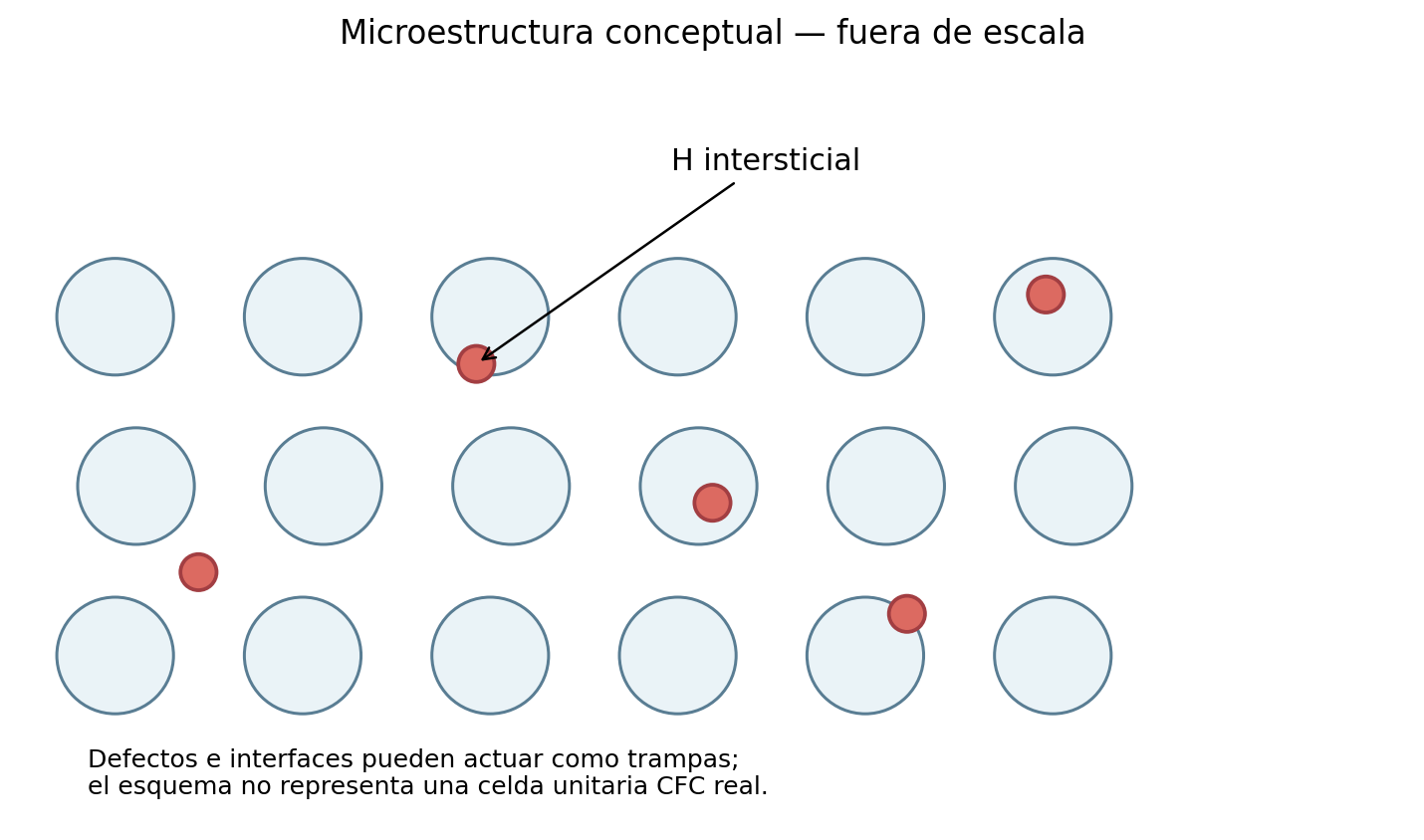

Conviene distinguir el H2 molecular de la atmósfera del hidrógeno atómico que llega a ocupar posiciones intersticiales dentro del metal. El hidrógeno puede ingresar durante ciertos procesos de fabricación, recubrimiento o protección catódica, mediante reacciones electroquímicas o por adsorción y disociación del gas en la superficie. Dentro del material, los átomos difunden e interactúan con dislocaciones, vacantes, límites de grano, precipitados e interfaces, que pueden servir como sitios de atrapamiento.
Dos hipótesis conocidas son HEDE (hydrogen-enhanced decohesion, pérdida de cohesión local) y HELP (hydrogen-enhanced localized plasticity, plasticidad localizada favorecida por hidrógeno). La literatura reconoce que varios procesos pueden coexistir. No existe una explicación única, válida para cualquier material y condición de servicio.
Qué reveló el estudio de la aleación 725
Mengying Liu y sus colaboradores utilizaron una aleación de base níquel de estructura cúbica centrada en las caras (FCC). Compararon un pre-cargado electroquímico con un pre-cargado gaseoso a presión y temperatura elevadas. Después analizaron probetas sometidas a tracción lenta mediante microscopía electrónica de barrido (SEM), correlación digital de imágenes (DIC), EBSD, análisis de superficies de fractura y tomografía computarizada por rayos X.
La tomografía identificó 1.571 defectos en la condición electroquímica y 745 en la gaseosa, pero se examinaron dos mitades fracturadas en la primera y solo una en la segunda; la deformación también modificó la sección. Estos totales no clasifican la gravedad relativa. Se comparan distribuciones normalizadas de profundidad: concentración próxima a 30–40 µm en la electroquímica y máximo alrededor de 40–60 µm en la gaseosa. La segmentación incluye grietas, vacíos e inclusiones; los autores aplicaron criterios geométricos para seleccionar defectos semejantes a grietas.

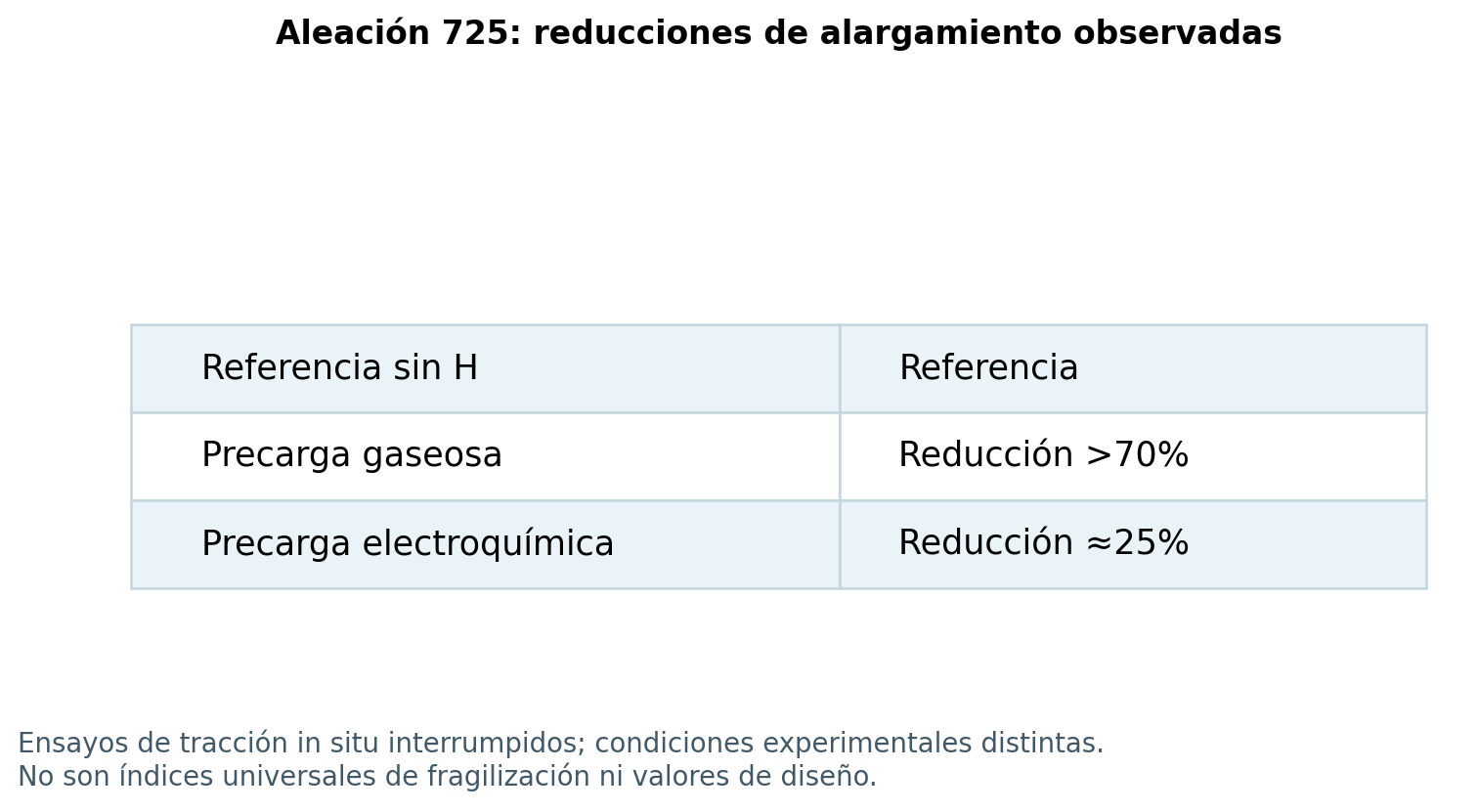

En las condiciones ensayadas, los autores reportaron una reducción superior al 70 % del alargamiento a rotura en la muestra pre-cargada con gas y una reducción aproximada del 25 % en la muestra pre-cargada electroquímicamente, respecto a la muestra sin hidrógeno. Estas cifras pertenecen a un procedimiento experimental concreto; no son límites de seguridad ni valores universales.
Los autores reconocieron otra limitación: no fue posible separar por completo la influencia del método de entrada de H de la distribución espacial que ese método genera. La principal enseñanza, por tanto, es la necesidad de interpretar gradientes, defectos y condiciones de ensayo en conjunto.
El artículo fue firmado por Mengying Liu, Patrick Schools, Lai Jiang, Jacob Jackson y Michael J. Demkowicz y publicado el 12/10/2026. La precarga electroquímica duró unas 50 h a 4,98 mA/cm². La gaseosa empleó 138 MPa y 300 °C durante aproximadamente siete días, seguida de enfriamiento. Son procedimientos de investigación documentados, no instrucciones operativas ni exposiciones equivalentes en servicio.
La comparación detallada utiliza una referencia sin hidrógeno y una probeta por condición de precarga; el patrón superficial se corroboró en tres probetas por método. El alargamiento se representó mediante desplazamiento dividido por longitud de referencia en ensayos de tracción in situ interrumpidos, a una tasa media de deformación de 4 × 10⁻⁵ s⁻¹. Las caídas de tensión corresponden a pausas para obtener imágenes. Los resultados no son una distribución estadística de propiedades de componentes industriales.
Los perfiles locales de H se calcularon a partir de mediciones globales y un modelo de lámina finita con difusión superficial y desorción durante el ensayo. No son mediciones punto por punto de concentración local. Los autores no pudieron separar completamente el efecto del método del de la distribución resultante. El deslizamiento superficial observado no demuestra por sí solo el mecanismo HELP.
| Observación | Condición del estudio | Lo que no permite concluir |
|---|---|---|
| Grietas superficiales | Más secundarias con precarga electroquímica | Que ese método sea siempre más perjudicial. |
| Alargamiento | Reducción >70 % gaseosa; cerca del 25 % electroquímica | Igual pérdida de resistencia o vida útil. |
| Tomografía | Distribuciones normalizadas con picos a distinta profundidad | Que el total bruto de defectos clasifique el riesgo. |
| Perfil de H | Inferido mediante difusión | Concentración local medida directamente. |
Laboratorio de difusión: un cálculo verificable

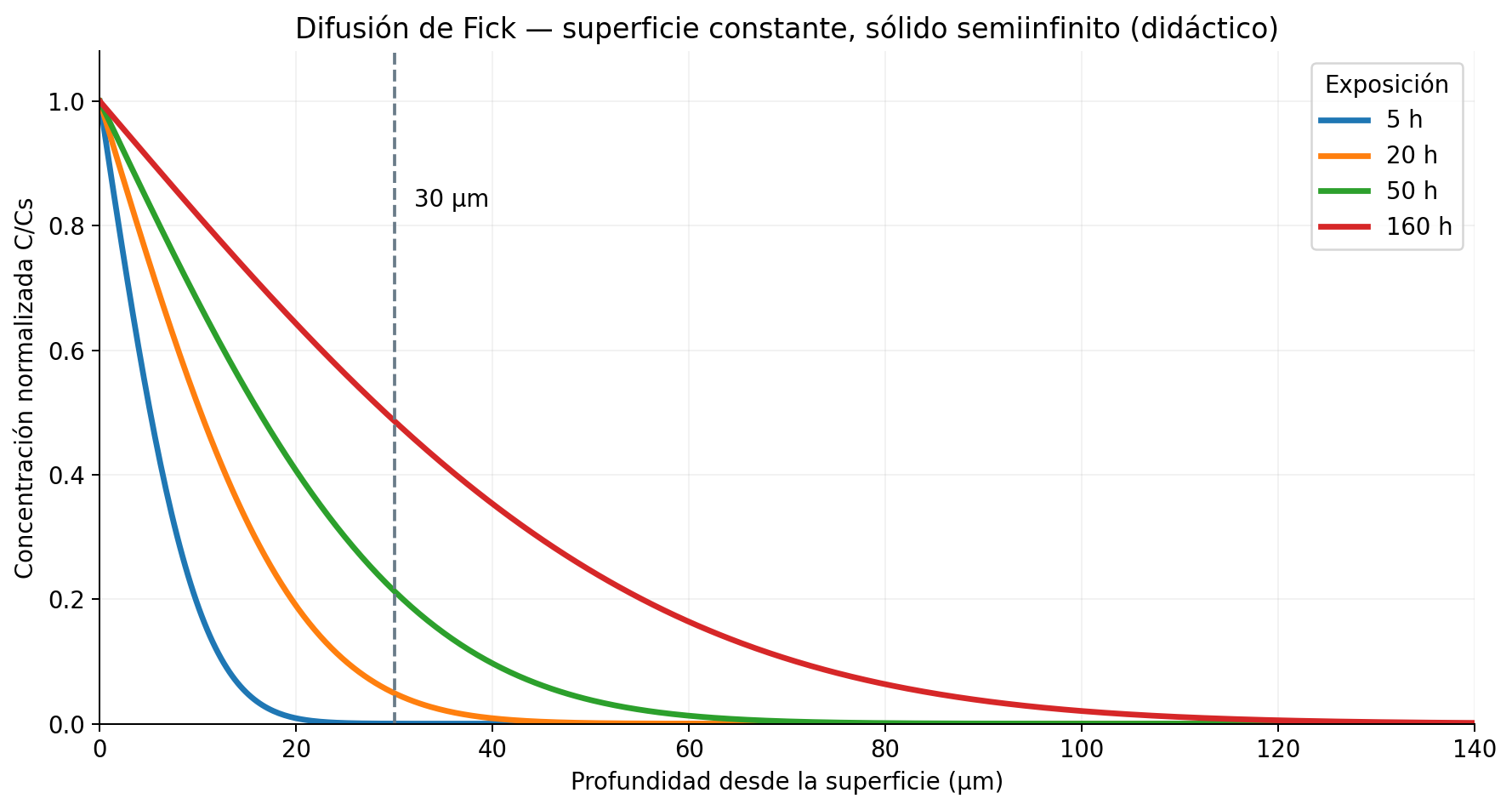

La difusión puede comprenderse con una versión simplificada de la segunda ley de Fick. En un sólido semiinfinito inicialmente libre de H, con concentración superficial constante Cs y difusividad D uniforme:
C(x,t)/Cs = erfc[x / (2√(D·t))]

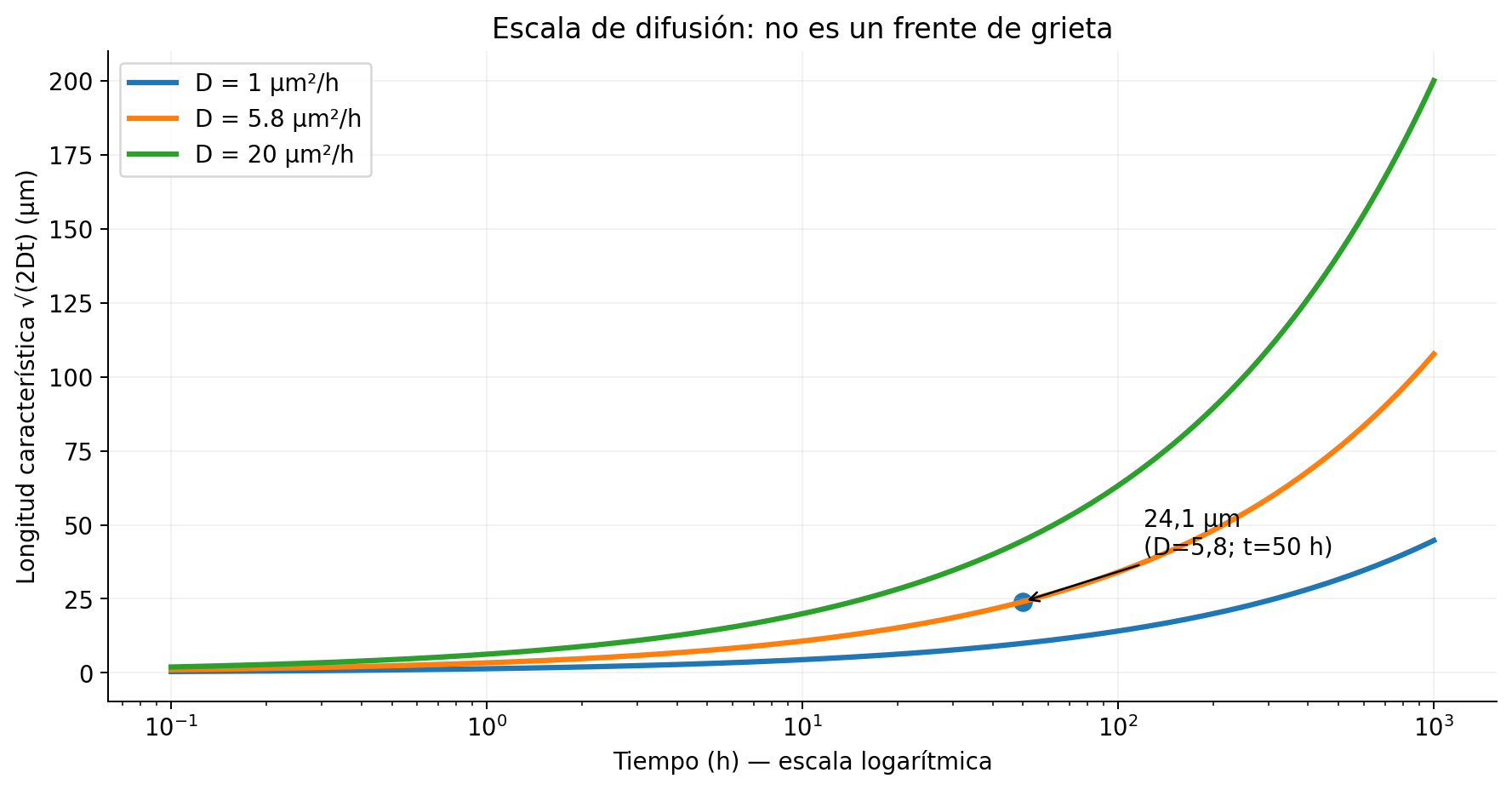

En esta expresión, x representa profundidad y t tiempo. Una longitud característica de difusión es L = √(2Dt). No representa el avance de una grieta ni un umbral de rotura.
Con D = 5,8 µm²/h, valor utilizado en la modelización del estudio a temperatura ambiente, y t = 50 h, obtenemos:
L = √(2 × 5.8 × 50) = 24.08 µm
La concentración idealizada a 30 µm de profundidad resulta C/Cs ≈ 0,213. El tiempo necesario para que la longitud característica alcance 30 µm sería aproximadamente 77,6 h. Es una demostración matemática: no reproduce las geometría finita y condiciones variables de las probetas reales ni permite predecir trincas o vida útil.
El kit incluye un laboratorio interactivo en español, portugués e inglés para modificar el tiempo, la difusividad y la profundidad.
Difusión de hidrógeno — laboratorio didáctico
Explore cómo el tiempo y la difusividad modifican el perfil idealizado de hidrógeno. No predice grietas ni vida útil.
Resultados matemáticos
- Escala √(2Dt)
- 24,08 µm
- C/Cs en la profundidad
- 21,29%
- Tiempo para √(2Dt)=x
- 77,59 h
Valores del perfil actual
| Profundidad (µm) | C/Cs |
|---|---|
| 0 | 1,000000 |
| 10 | 0,677975 |
| 20 | 0,406282 |
| 30 | 0,212881 |
| 50 | 0,037881 |
| 100 | 0,000033 |
| 150 | 0,000000 |
Difusión ideal unidimensional en medio semiinfinito, concentración superficial fija y D constante. No modela atrapamiento, esfuerzos, cargas ni grietas. No apto para diseño.
Condición inicial: C(x,0)=0 para x>0; C(0,t)=Cs para t>0; C(∞,t)=0. D y Cs son constantes. No modela desorción, atrapamiento, esfuerzos, gradientes térmicos, cargas, grietas ni vida útil. √(2Dt) no es un frente físico.
El valor 5,8 µm²/h es una referencia didáctica asociada a las condiciones del estudio, no una propiedad universal de la aleación 725. La relación t=x²/(2D) solo invierte la escala; no es el tiempo para alcanzar una concentración o iniciar una falla.
Aplicaciones: tuberías, soldaduras y equipos a presión
La compatibilidad de los materiales con hidrógeno importa en infraestructuras de transporte de gas, recipientes a presión, uniones soldadas, tornillos de alta resistencia y ciertos componentes marinos. El Departamento de Energía de Estados Unidos identifica la fragilización de aceros y soldaduras como una preocupación tecnológica en ductos de hidrógeno. NIST también investiga los efectos sobre tenacidad y fractura en soldaduras de tuberías.
Una investigación real debe documentar grado de material, proceso de fabricación, tratamientos, soldaduras, recubrimientos, ambiente de exposición, tensiones y fractografía, además de considerar hipótesis alternativas. ASTM G142 define un método para estudiar propiedades mecánicas en hidrógeno gaseoso; ASTM F519 tiene un alcance específico sobre recubrimientos y determinadas exposiciones de piezas de acero. Ninguna norma, por sí sola, certifica una inmunidad universal al daño.
Se consultaron los resúmenes públicos de ASTM G142-98(2022) y F519-23; no se atribuyen disposiciones no consultadas al texto de pago. F519-23 evalúa procesos de recubrimiento y ambientes químicos en aceros, no clasifica distintos aceros. Los resultados G142 pueden no corresponder al servicio real.
Prevención e integridad mecánica
La prevención depende de seleccionar materiales calificados para el servicio, controlar operaciones de fabricación y protección superficial, evaluar tensiones residuales y aplicadas, usar ensayos adecuados al medio y mantener inspecciones y registros de integridad. Una misma medida no será suficiente para todas las aleaciones y ambientes.
¿Fragilización, HIC y ataque por hidrógeno a alta temperatura son lo mismo?
HE engloba pérdida de propiedades y daño asistido por hidrógeno. En integridad de aceros expuestos a medios acuosos con H₂S, HIC suele designar agrietamiento inducido por hidrógeno relacionado con trampas e inclusiones; el término requiere contexto. HTHA es ataque por hidrógeno a alta temperatura, con reacciones como formación de metano, descarburación y daño interno en aceros susceptibles. Es distinto de la fragilización estudiada aquí y no se diagnostica solo por la presencia de H₂.
Conclusión
La fragilización por hidrógeno muestra por qué la resistencia mecánica no puede evaluarse de forma aislada. La investigación de 2026 sobre la aleación 725 demuestra que la cantidad de hidrógeno, su distribución espacial y la forma de ingreso pueden conducir a respuestas de daño diferentes. Para prevenir fallas es fundamental relacionar evidencia microestructural, ambiente y solicitaciones reales.
Glosario breve
| Término | Significado |
|---|---|
| Resistencia | Tensión soportada bajo condiciones de ensayo definidas. |
| Ductilidad | Capacidad de deformación plástica antes de la rotura. |
| Tenacidad a la fractura | Resistencia a la propagación de grietas en condiciones especificadas. |
| Trampa de H | Sitio microestructural que modifica movilidad y ocupación de hidrógeno. |
| DIC / EBSD | Medición por imágenes de desplazamientos/deformaciones / orientación cristalográfica. |
Relación con otros mecanismos de daño
El análisis de fatiga de metales distingue daño cíclico de difusión de H. La fluencia de metales se refiere a deformación dependiente del tiempo, especialmente a temperaturas elevadas; es un mecanismo diferente. La vibración y resonancia pueden amplificar las tensiones alternadas y deben incluirse al evaluar las cargas.
Laboratorio y recursos de estudio
Revisión técnica y documental de imágenes: 17/10/2026. El laboratorio representa solo una solución idealizada: una cara, medio semiinfinito inicialmente sin H, Cs y D constantes, sin atrapamiento, tensiones ni desorción. No reproduce la tomografía ni predice seguridad, grietas o vida útil.
Abrir laboratorio independiente (PT/EN/ES) →
CSV del ejercicio D = 5,8 µm²/h y t = 50 h →
Fuentes primarias y alcances públicos
Liu, Schools, Jiang, Jackson & Demkowicz (2026) — Journal of Materials Research →
Martin et al. (2019) — NIST / HELP →
NIST — Pipeline welds and hydrogen →
CSB — Tesoro report, HTHA (§4.1) →
Preguntas frecuentes
¿La fragilización por hidrógeno es corrosión?
No. Algunos procesos corrosivos favorecen la entrada de H, pero la fragilización y la corrosión visible son conceptos distintos.
¿Solo afecta al acero?
No. También puede afectar a determinadas aleaciones de níquel, entre otros materiales, según las condiciones.
¿El simulador permite calcular cuándo se romperá una pieza?
No. Representa exclusivamente un perfil idealizado de difusión.
¿Qué es HELP?
Una hipótesis de plasticidad localizada favorecida por la interacción del hidrógeno con defectos de la red cristalina.
¿Por qué comparar entrada gaseosa y electroquímica?
Porque en la aleación 725 los métodos generaron distribuciones de hidrógeno y patrones de daño distintos.
