Fragilização por hidrogênio: por que metais resistentes podem desenvolver trincas?

O que é fragilização por hidrogênio?

Fragilização por hidrogênio é o conjunto de fenômenos em que o hidrogênio absorvido por um metal pode reduzir sua ductilidade e favorecer trincas. Depende da combinação entre material e microestrutura, disponibilidade de hidrogênio e tensões estáticas ou cíclicas. Elevada resistência à tração, isoladamente, não garante resistência à fratura nesse ambiente.

Um metal pode apresentar elevada resistência mecânica e, ainda assim, falhar prematuramente quando hidrogênio, microestrutura e tensões atuam em conjunto. A fragilização por hidrogênio é um conjunto de fenômenos em que a presença de H no material pode reduzir a ductilidade, modificar mecanismos de deformação e facilitar a formação ou propagação de trincas. Não é sinônimo de corrosão superficial visível, nem significa que todas as ligas se comportam da mesma forma.

O assunto ganhou um novo capítulo em 12 de outubro de 2026, quando um estudo publicado no Journal of Materials Research comparou dois modos de inserir hidrogênio em corpos de prova da liga de níquel 725. O resultado desafia uma simplificação comum: a quantidade total de hidrogênio absorvida não basta para explicar onde aparecem as trincas.

Resistência, ductilidade e tenacidade não são a mesma propriedade

Uma liga pode suportar tensões elevadas em ensaios convencionais, mas ter sua deformação plástica ou a resistência à propagação de trincas prejudicadas em um ambiente rico em hidrogênio. Em estruturas reais, é necessário considerar a combinação do material e tratamento térmico, das fontes de H, das tensões aplicadas e residuais, da temperatura, do tempo e de defeitos preexistentes. Uma trinca retardada não prova, por si só, fragilização por hidrogênio: o diagnóstico precisa excluir mecanismos concorrentes.

Como o hidrogênio entra e se movimenta no metal?

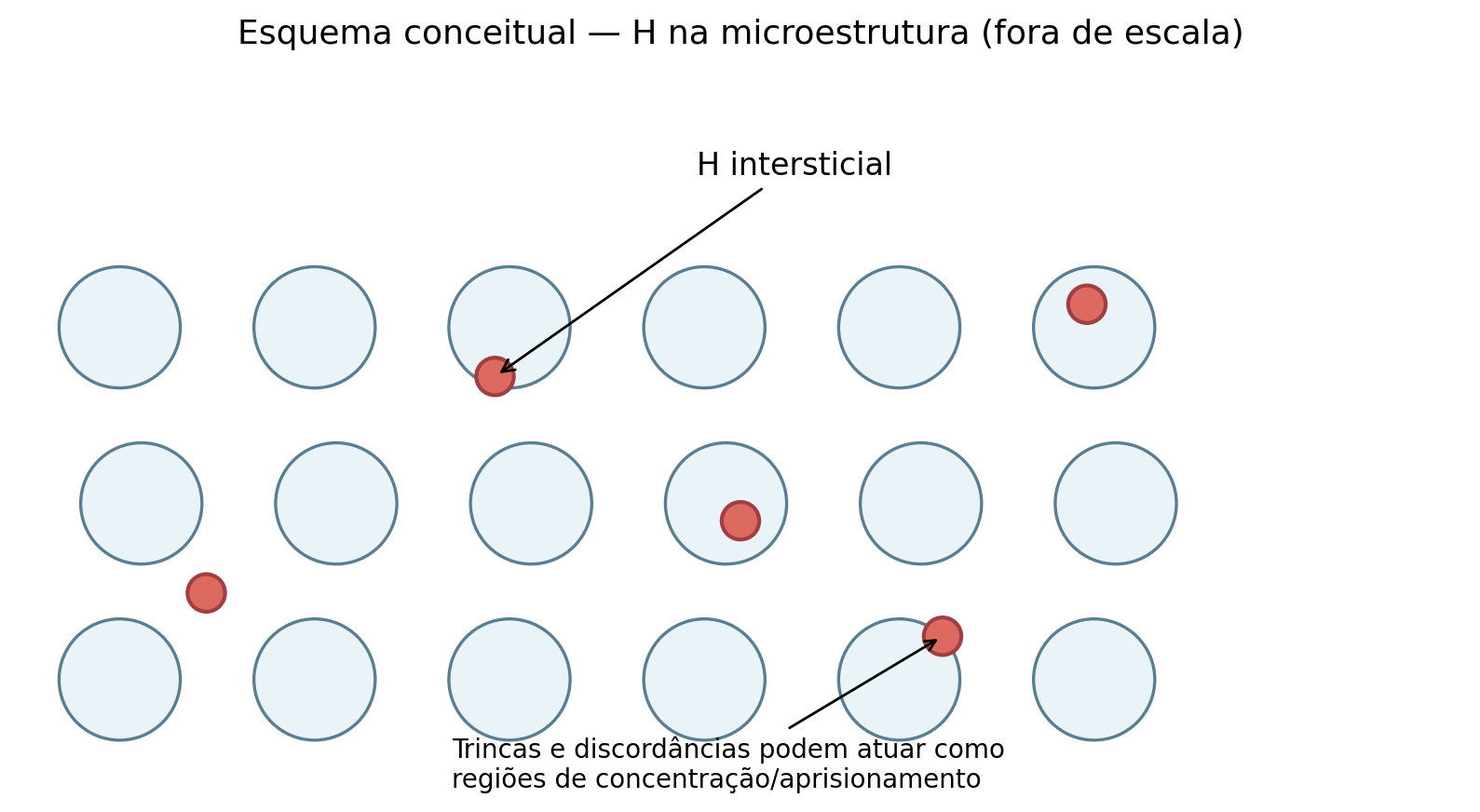

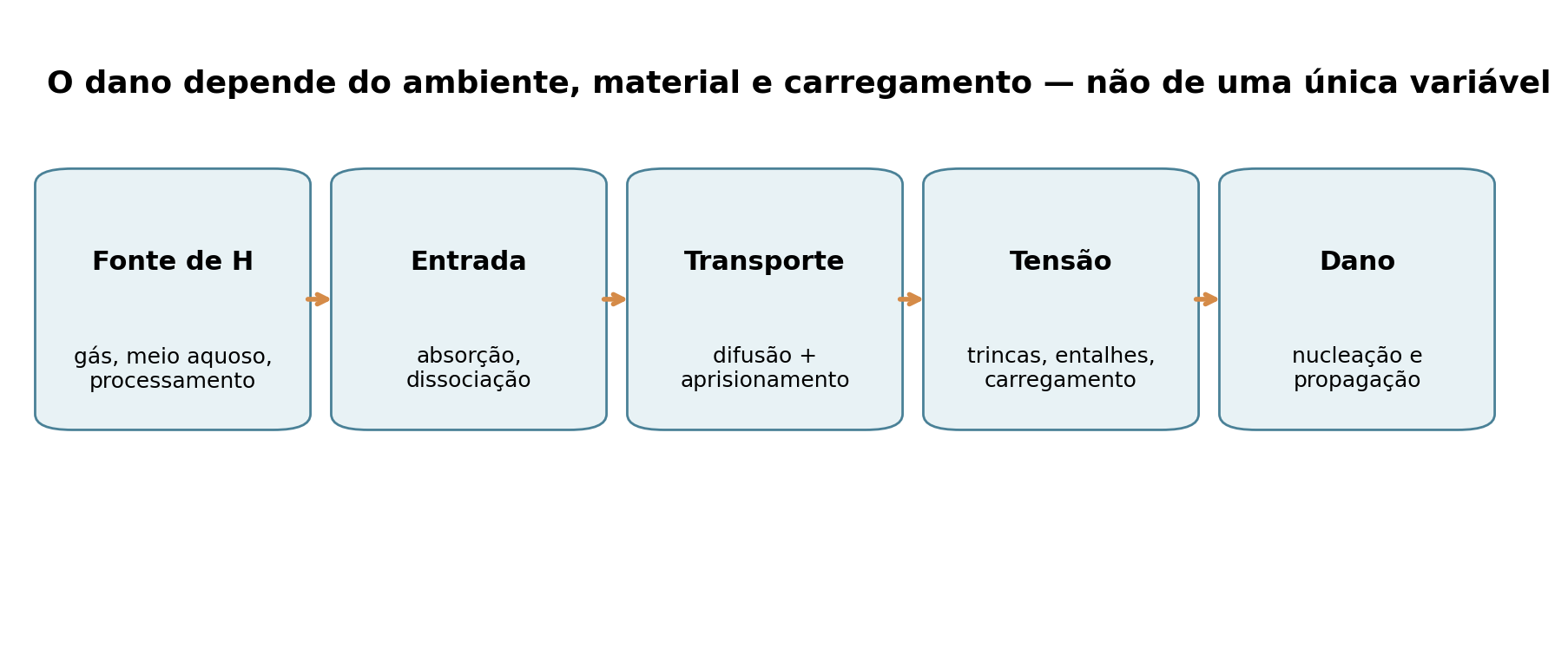

O gás molecular H2 não deve ser confundido com o hidrogênio atômico absorvido na estrutura metálica. Dependendo do sistema, entrada pode ocorrer durante processamento e revestimento, por reações eletroquímicas em meio aquoso ou após dissociação de H2 na superfície sob atmosfera gasosa. No interior, o H pode difundir entre sítios intersticiais e interagir com discordâncias, contornos de grão, precipitados, interfaces e defeitos. Essas características da microestrutura podem atuar como sítios de aprisionamento.

Os modelos HEDE (hydrogen-enhanced decohesion) e HELP (hydrogen-enhanced localized plasticity) ajudam a organizar a literatura: o primeiro aborda alterações na coesão local; o segundo, a plasticidade localizada assistida por H. Eles não são mecanismos exclusivos ou necessariamente comprovados em todas as ligas. A fragilização é um problema multiescala que depende das condições de carregamento e dos caminhos de entrada.

A pesquisa de 2026: o que os pesquisadores realmente compararam?

Mengying Liu e colaboradores estudaram a liga 725, de base níquel e estrutura cristalina cúbica de face centrada. As amostras passaram por pré-carregamento eletroquímico ou por exposição gasosa de H2 a elevada pressão e temperatura. Depois os pesquisadores examinaram o comportamento sob tração lenta, usando microscopia eletrônica de varredura (SEM), correlação digital de imagens (DIC), mapeamento cristalográfico EBSD e tomografia de raios X.

Na tomografia, foram identificados 1.571 defeitos na condição eletroquímica e 745 na gasosa, mas foram examinadas duas metades na primeira e apenas uma na segunda; a deformação também alterou a seção. Esses totais não classificam a gravidade relativa. A análise pertinente compara distribuições normalizadas com a distância à superfície: maior concentração de defeitos próximos de 30–40 µm na eletroquímica e pico em torno de 40–60 µm na gasosa. A segmentação inclui trincas, vazios e inclusões; os autores aplicaram critérios geométricos para selecionar defeitos semelhantes a trincas.

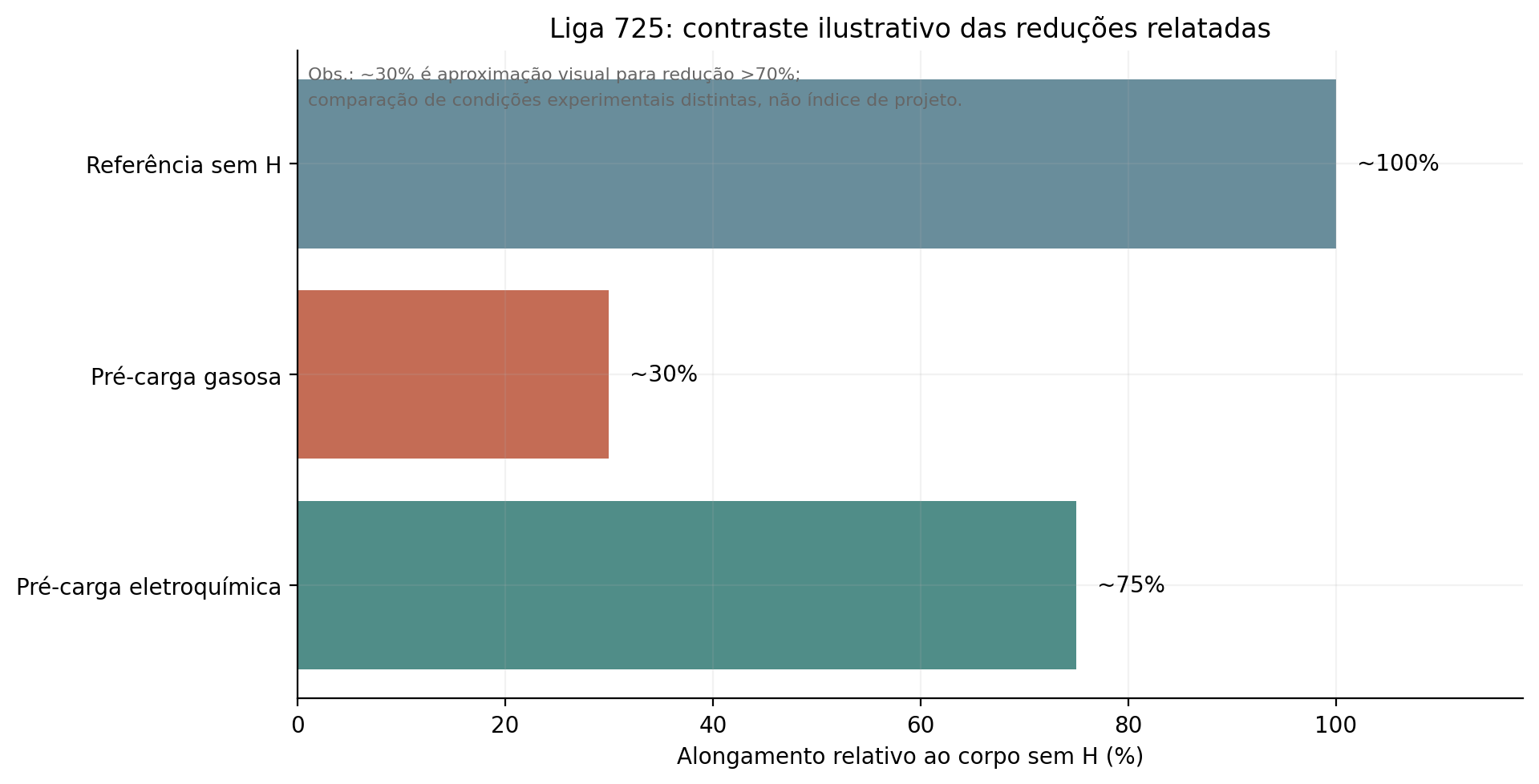

O trabalho também relatou redução do alongamento até a ruptura superior a 70% para a amostra gasosa, contra aproximadamente 25% para a eletroquímica, em relação ao corpo de prova sem pré-carga. Esses percentuais descrevem condições experimentais específicas: não servem como regra de desempenho de ligas nem como critério de aceitação de peças reais.

Os próprios autores destacam que não foi possível isolar inteiramente o efeito do método de carregamento daquele provocado pela distribuição espacial de hidrogênio. A grande lição da pesquisa é metodológica: ensaios que parecem equivalentes por concentração global podem produzir danos internos diferentes.

O artigo é assinado por Mengying Liu, Patrick Schools, Lai Jiang, Jacob Jackson e Michael J. Demkowicz, publicado em 12/10/2026. A pré-carga eletroquímica durou cerca de 50 h, a 4,98 mA/cm². A gasosa utilizou 138 MPa e 300 °C por cerca de sete dias, seguida de resfriamento. São procedimentos de pesquisa relatados, não instruções de operação nem condições equivalentes de exposição em serviço.

A comparação detalhada envolve uma amostra de referência e uma por condição de pré-carga; o padrão de trincas superficiais foi corroborado em três corpos de prova por método. O alongamento foi estimado pela razão deslocamento/comprimento de referência em tração in situ interrompida, com taxa média de deformação de 4 × 10⁻⁵ s⁻¹. As quedas de tensão no gráfico decorrem das pausas para aquisição de imagens. Não se trata de distribuição estatística de propriedades de peças industriais.

Os perfis locais de H foram calculados a partir de medições globais e de um modelo de lâmina finita, com difusão pelas superfícies e desorção durante o ensaio. Não são mapas de concentração medidos ponto a ponto. Os autores reconhecem que não é possível separar completamente a influência do método daquela da distribuição resultante. Deslizamentos observados na superfície, por si sós, não demonstram o mecanismo HELP.

Laboratório: quanto o hidrogênio se espalha em 50 horas?

Um primeiro passo é compreender a difusão. Para um modelo simplificado de sólido semi-infinito, inicialmente livre de hidrogênio, com concentração superficial constante e difusividade uniforme, a solução da segunda lei de Fick pode ser expressa por:

C(x,t)/Cs = erfc[x / (2√(D·t))]

Onde C/Cs é a concentração normalizada, x é a profundidade, D a difusividade e t o tempo. Uma escala útil de comprimento é L = √(2Dt); L não é uma frente de trinca nem delimita uma zona instantânea de falha.

Adotando apenas para o exercício D = 5,8 µm²/h (valor utilizado na modelagem do estudo em temperatura ambiente) e t = 50 h:

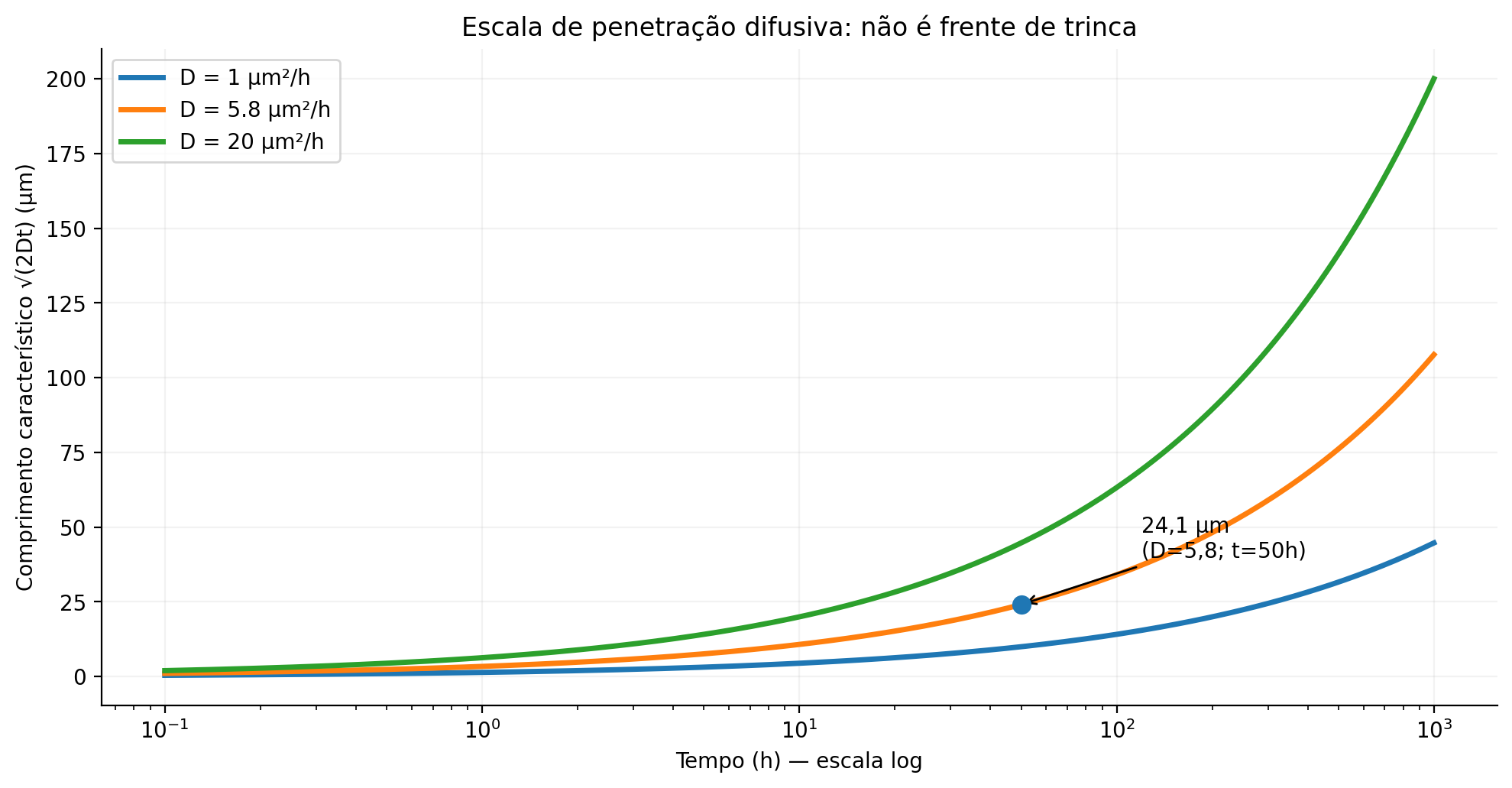

L = √(2 × 5.8 × 50) = 24.08 µm

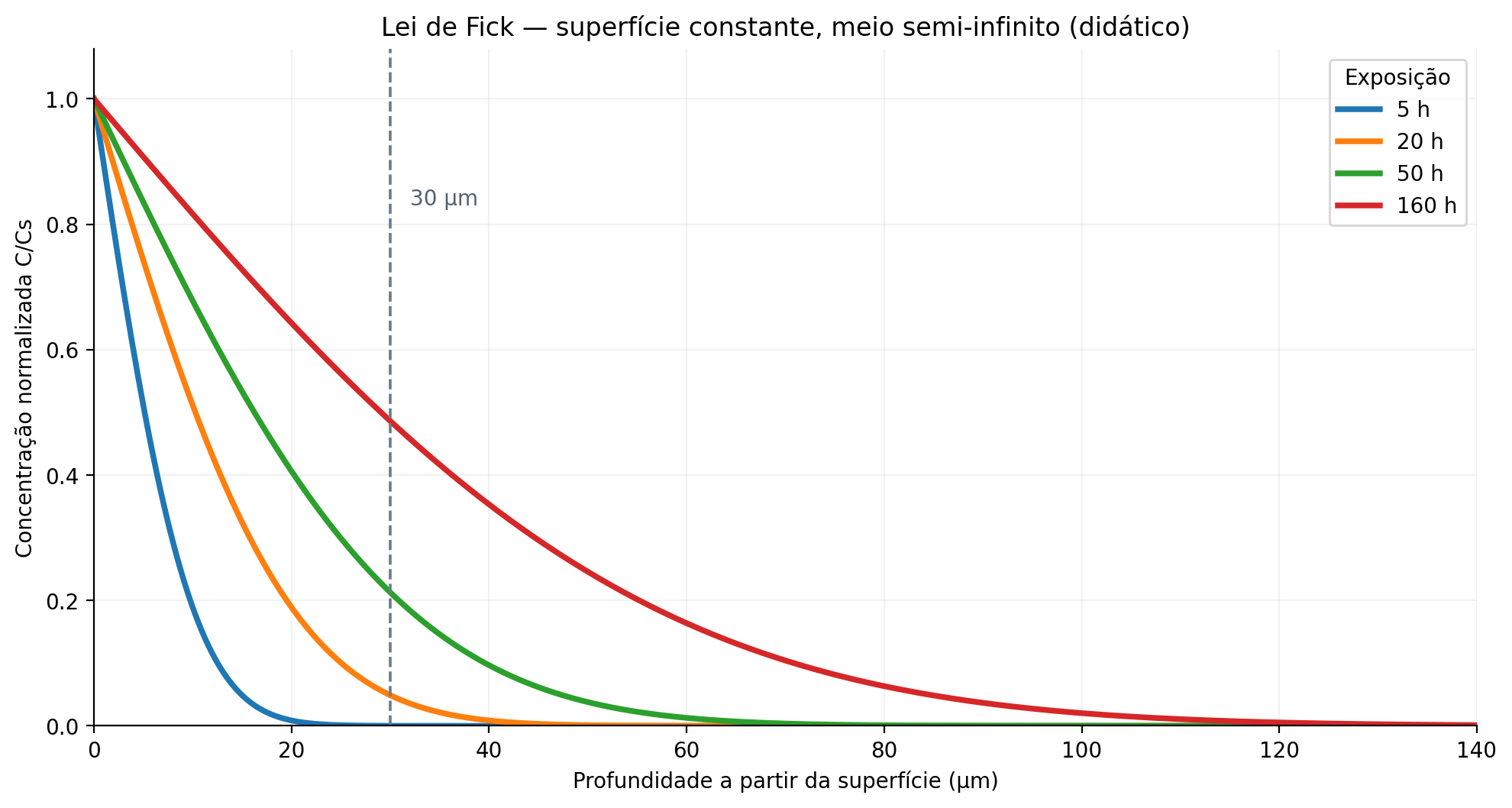

A 30 µm da superfície, o perfil analítico resulta em C/Cs ≈ 0,213. Para alcançar uma escala L de 30 µm, o tempo característico é t = L²/(2D) ≈ 77,6 h. Essas contas não reproduzem o ensaio experimental real, cuja geometria, condições de contorno, temperatura e desorção são mais complexas. Não permitem prever quantas trincas se formarão ou quando ocorrerá fratura.

O laboratório interativo do Andrade Safe permite variar D, tempo e profundidade, acompanhando o perfil matemático em PT-BR, EN e ES.

O que a Engenharia deve investigar em uma falha real?

Uma avaliação de integridade exige reconstruir o histórico de fabricação e serviço: liga, tratamento térmico, dureza, soldagem, revestimentos, ambientes químicos, proteção catódica, pressão e carregamentos estáticos/cíclicos. A análise deve reunir dados de ensaios, metalografia, fractografia, inspeções e histórico de manutenção, em vez de inferir a causa apenas pelo aspecto visual.

Tubulações e soldas para transporte de H2, vasos de pressão, componentes de alta resistência e aplicações offshore são contextos em que a compatibilidade do material deve ser analisada. O DOE e o NIST mantêm programas específicos de pesquisa sobre efeito de hidrogênio em aços e soldas. A norma ASTM G142 descreve métodos para avaliar comportamento mecânico em atmosferas gasosas contendo hidrogênio; já a ASTM F519 tem escopo específico para processos de revestimento e exposições em serviço de peças de aço. Nenhuma dessas normas deve ser citada como certificação universal de imunidade a H.

Foram conferidos os resumos públicos ASTM G142-98(2022) e F519-23; não se atribui ao texto integral pago conteúdo não consultado. F519-23 avalia revestimentos/processos e ambientes químicos em aços, não a classificação relativa de diferentes aços. Resultados G142 podem não corresponder ao serviço real.

Como reduzir o risco?

As medidas variam com o mecanismo e a aplicação: seleção de material qualificado para o ambiente real, controle de etapas de fabricação e revestimento, gestão de tensões, ensaios adequados, integridade de soldas, inspeções coerentes com os mecanismos de dano e monitoramento. Prevenção não significa eliminar “todo hidrogênio” — significa identificar condições em que sua presença prejudica a integridade e projetar barreiras técnicas compatíveis.

Fragilização, HIC e ataque por hidrogênio em alta temperatura são iguais?

HE é o termo amplo para perda de propriedades e dano assistido por hidrogênio. HIC, no uso de integridade de aços em meios aquosos com H₂S, costuma designar trincamento associado ao hidrogênio, inclusive em armadilhas e inclusões; o termo exige contexto. HTHA é ataque por hidrogênio em alta temperatura, com reações como formação de metano, descarbonetação e dano interno em aços suscetíveis. Não é sinônimo da fragilização avaliada aqui nem deve ser diagnosticado só pela presença de H₂.

Conclusão

Fragilização por hidrogênio não é apenas “metal enfraquecido”. É um processo envolvendo transporte, microestrutura, deformação e fratura. A nova pesquisa com a liga 725 reforça uma lição importante: o lugar e o caminho do hidrogênio podem importar tanto quanto sua quantidade. Na Engenharia, entender essas diferenças é indispensável para investigar falhas com rigor e projetar equipamentos mais confiáveis.

Glossário para interpretar os resultados

Conexões com outros mecanismos de dano

O estudo de fadiga dos metais ajuda a distinguir dano por carregamento cíclico de difusão de H. A fluência dos metais trata de deformação dependente do tempo, relevante sobretudo a temperaturas elevadas; não é uma equivalência com a fragilização. Já vibração e ressonância podem ampliar tensões alternadas, que devem integrar a análise do carregamento.

Laboratório e arquivos para estudo

Revisão técnica e documental das imagens em 17/10/2026. O laboratório representa somente uma solução matemática idealizada: uma face, meio semi-infinito inicialmente livre de H, Cs e D constantes, sem aprisionamento, tensões ou desorção. Não reproduz a tomografia nem prevê segurança, trincas ou vida útil.

Abrir laboratório independente (PT/EN/ES) →

Dados CSV do exercício D = 5,8 µm²/h e t = 50 h →

Baixar kit revisado com artigos, figuras e créditos →

Créditos e licenças das imagens →

Fontes primárias e escopos públicos

Liu, Schools, Jiang, Jackson & Demkowicz (2026) — Journal of Materials Research →

Martin et al. (2019) — NIST / HELP →

DOE — Hydrogen pipelines →

NIST — Pipeline welds and hydrogen →

ASTM G142 — public scope →

ASTM F519-23 — public scope →

CSB — Tesoro report, HTHA (§4.1) →

Creative Commons Attribution 4.0 →

NIST — Materials Testing in Extreme Environments →
