Comprenda temple, revenido, austenita y martensita con diagramas TTT/CCT, ensayo Jominy, ejemplos de enfriamiento y aplicaciones industriales.
De la composición al comportamiento en servicio
Dos componentes del mismo acero pueden comportarse de forma distinta porque calentamiento y enfriamiento modifican su microestructura. El temple puede formar martensita y aumentar dureza; el revenido ajusta esa condición al servicio. Dureza es respuesta local a indentación; templabilidad describe la capacidad de endurecer en profundidad en condiciones definidas.

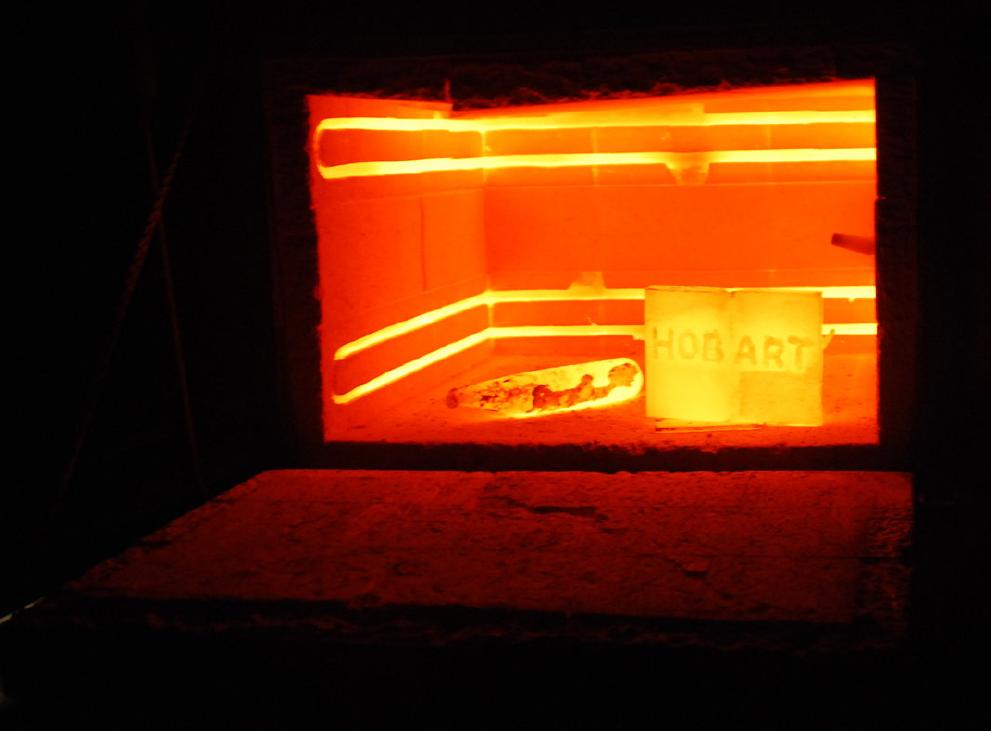

Imagine dos ejes fabricados con el mismo lote de acero. Ambos se calientan en un horno, pero después recorren trayectorias térmicas diferentes. Uno se enfría rápidamente y el otro más despacio. Aunque la composición química sea la misma, las microestructuras, la dureza y el comportamiento bajo carga pueden variar considerablemente. La historia térmica forma parte del diseño y la confiabilidad del componente.
La microestructura explica las propiedades
En el sistema hierro-carbono, la ferrita presenta estructura cúbica centrada en el cuerpo y la austenita presenta estructura cúbica centrada en las caras. La cementita es un carburo de hierro (Fe₃C). La perlita es un constituyente laminar de ferrita y cementita, no una fase única. La bainita puede presentar morfologías distintas según la composición y las condiciones de transformación. La martensita se forma mediante una transformación predominantemente adifusional que distorsiona la red cristalina.
La temperatura eutectoide alrededor de 727 °C constituye una referencia de equilibrio, no una temperatura universal de austenización. Los aceros comerciales difieren en carbono, aleantes, dimensiones y respuesta térmica.
Morfología, distribución de constituyentes y tamaño de grano importan además de los nombres de fases. Martensita no significa una propiedad fija: carbono, fracción transformada, austenita retenida y tratamiento posterior modifican la respuesta. Una micrografía necesita información de preparación, ataque y escala; su apariencia aislada no establece composición ni perfil de dureza.

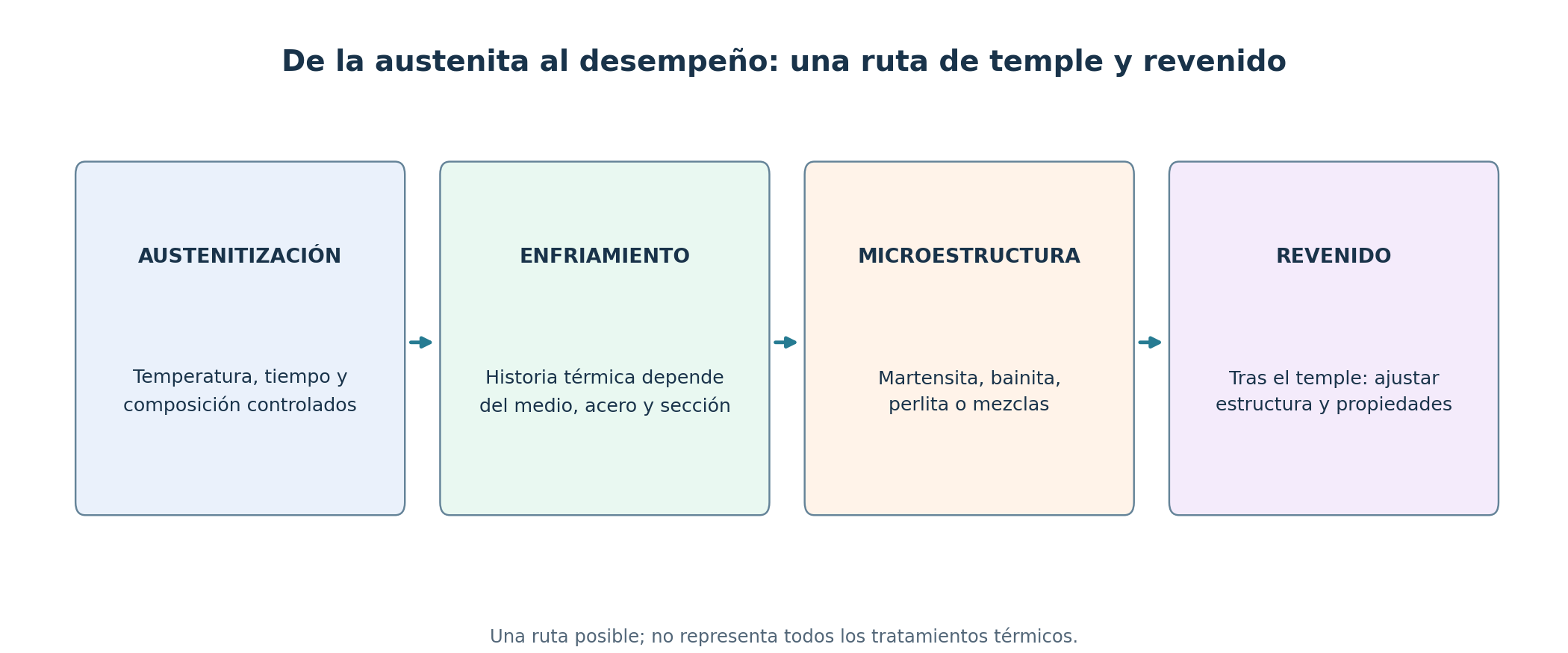

Austenización, temple y revenido
La austenización busca establecer la condición metalúrgica adecuada mediante calentamiento y mantenimiento controlados. La elección de temperatura y tiempo depende de la composición, los carburos, el crecimiento de grano y la geometría.
El temple consiste en un enfriamiento seleccionado para producir endurecimiento, a menudo mediante martensita. Sin embargo, enfriar más severamente no siempre mejora el resultado: los gradientes térmicos, las deformaciones de transformación, las tensiones residuales y la aparición de grietas pueden comprometer la pieza.
El revenido es un tratamiento posterior, normalmente subcrítico, que modifica la microestructura endurecida. Puede aliviar tensiones, producir precipitación de carburos y mejorar el equilibrio entre resistencia, ductilidad y tenacidad. Sus efectos dependen de la aleación, la temperatura, el tiempo y fenómenos como endurecimiento secundario o fragilización por revenido.
Otras rutas: elegir el proceso según la función
Recocido y normalizado pueden modificar la condición inicial, facilitar procesamiento o ajustar microestructura; no son ciclos universales para todos los aceros. El austempering utiliza una etapa isotérmica elegida para desarrollar estructura bainítica. El martempering busca reducir diferencias térmicas antes de la transformación martensítica, con tratamiento posterior apropiado. Las rutas tienen objetivos y exigencias diferentes.
El endurecimiento superficial por energía localizada y los tratamientos termoquímicos también difieren. La inducción puede transformar una capa sin introducir deliberadamente carbono; la cementación modifica el carbono superficial y se combina con etapas posteriores; la nitruración introduce nitrógeno mediante mecanismos propios. Profundidad, transición al núcleo y compatibilidad deben especificarse y verificarse.
Diagramas TTT y CCT

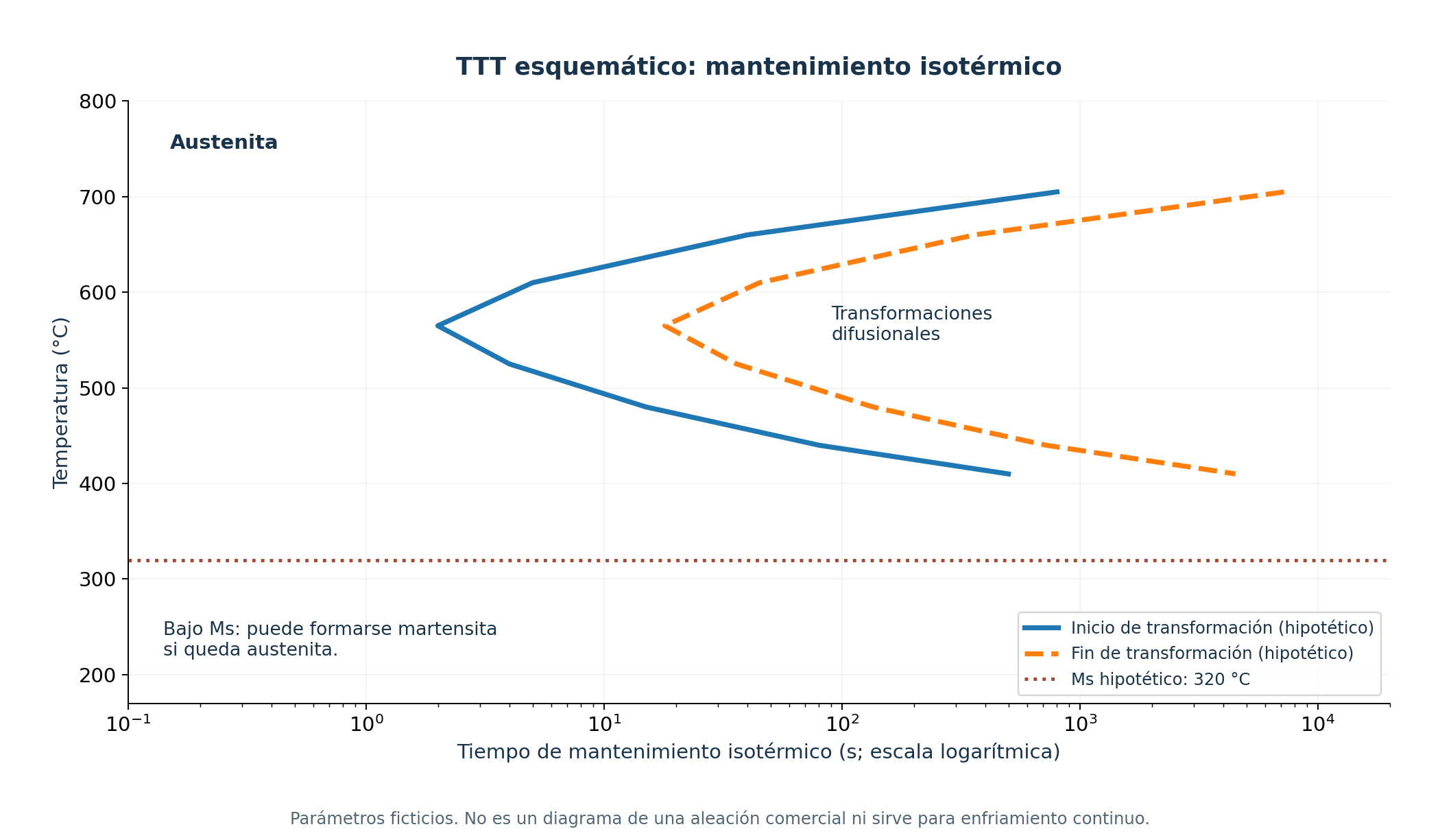

Los diagramas TTT (tiempo-temperatura-transformación) representan transformaciones durante un mantenimiento isotérmico. Su eje temporal suele ser logarítmico y la zona conocida como “nariz” señala temperaturas de transformación relativamente rápida.
Los diagramas CCT describen las transformaciones durante enfriamiento continuo. Son pertinentes para muchos tratamientos industriales, pero dependen del acero estudiado. Un TTT genérico no puede utilizarse como CCT certificado de una composición particular.
Las temperaturas Ms y Mf, vinculadas al inicio y a la terminación de la transformación martensítica, varían con el material. La superficie y el núcleo de una pieza gruesa tampoco tienen necesariamente la misma trayectoria de enfriamiento.
Para leer datos reales, compruebe identidad del acero, austenización, tamaño de grano y condiciones del ensayo. Después revise escalas, límites de inicio y final y trayectoria térmica en la posición relevante. En un eje logarítmico, intervalos iguales representan factores de tiempo, no incrementos iguales de segundos. Ms indica inicio solo si queda austenita en condiciones pertinentes; cruzar una línea hipotética no proporciona fracción transformada.

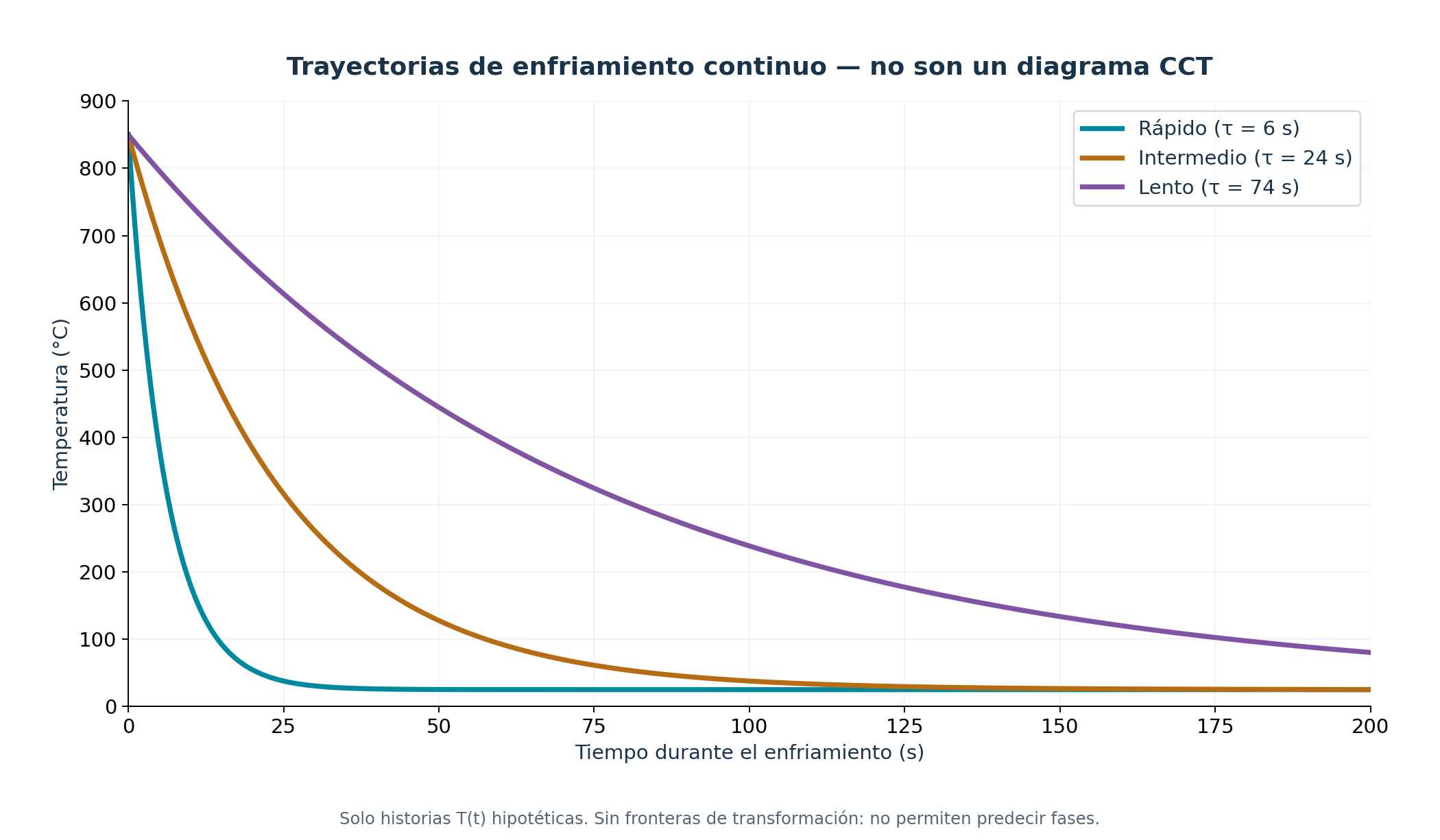

Aquí el TTT es un esquema de cinética isotérmica; la figura de enfriamiento continuo contiene solo trayectorias térmicas hipotéticas. No constituye un CCT de acero comercial: faltan límites de transformación medidos para composición y ensayo definidos. La curva exponencial del laboratorio tampoco convierte directamente tiempo en porcentajes de perlita, bainita o martensita.

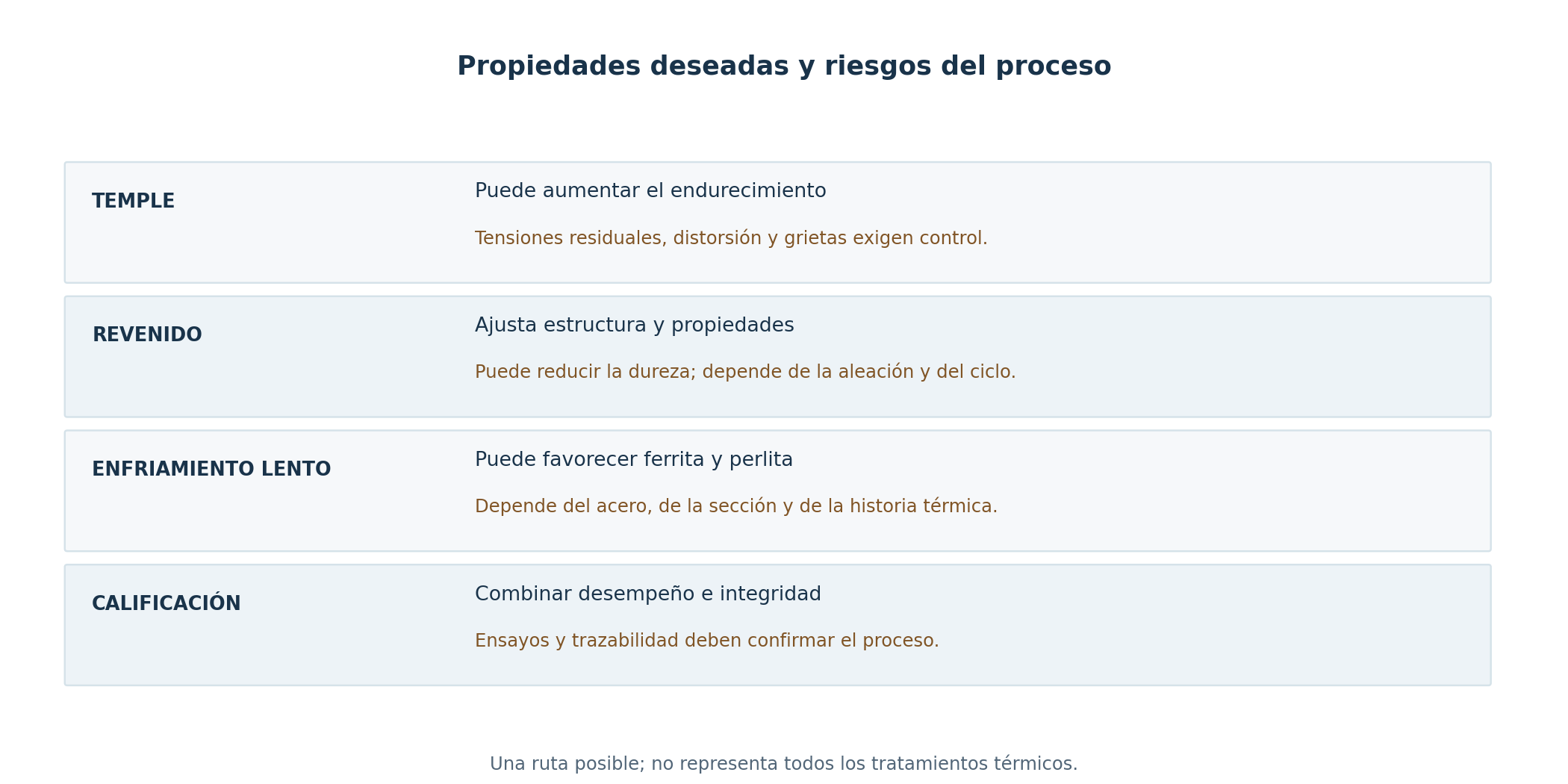

¿Por qué aparecen grietas y distorsiones?
Las diferencias de temperatura y de transformación entre superficie y núcleo generan estados complejos de tensión. Secciones muy distintas, aristas agudas, defectos y restricciones geométricas pueden agravar estos problemas. Una pieza con elevada dureza puede comportarse mal si el servicio exige tenacidad al impacto o tolerancia al daño.
En engranajes puede importar la resistencia al desgaste y a la fatiga de contacto; en ejes, las cargas de torsión y flexión repetida; en herramientas, la resistencia al desgaste y la retención de propiedades. Cada aplicación exige una combinación distinta de características.
Un medio de temple no tiene una severidad fija independiente de la operación. Condición del fluido, agitación, temperatura, superficie y geometría influyen en la transferencia de calor. En líquidos, sus mecanismos pueden cambiar durante el enfriamiento. Por ello, τ no es una ficha de aceite, agua o polímero ni permite seleccionar un baño industrial.
Revenido: ajustar propiedades y verificar el resultado
El revenido hace evolucionar la microestructura endurecida durante un ciclo posterior. Redistribución de carbono, precipitación de carburos y recuperación estructural pueden modificar dureza, estabilidad y comportamiento mecánico. Suele buscarse reducir fragilidad de la condición recién templada, pero la tenacidad no aumenta universalmente con cualquier incremento de temperatura.
Composición y ciclo pueden favorecer endurecimiento secundario o rangos de fragilización. Austenita retenida y transformaciones posteriores también importan. Los datos reales y requisitos de inspección tienen prioridad sobre la regla simplificada más caliente significa más blando. El revenido necesita trazabilidad propia vinculada al lote y a mediciones finales.
Dureza y templabilidad no son sinónimos
La dureza mide una respuesta local a indentación, por ejemplo mediante Rockwell. La templabilidad describe la capacidad del acero para alcanzar endurecimiento en profundidad bajo condiciones de temple definidas.
El ensayo Jominy, descrito por ASTM A255-26, enfría un extremo de una probeta cilíndrica normalizada y mide la dureza a distancias sucesivas. Así se puede comparar el comportamiento de diferentes aceros. Dos aleaciones pueden presentar durezas semejantes cerca del extremo templado y respuestas muy diferentes en regiones alejadas.
La norma ASTM E18-25 regula la dureza Rockwell. Un resultado HRC superficial por sí solo no garantiza tenacidad, dureza uniforme en toda la sección ni ausencia de grietas.

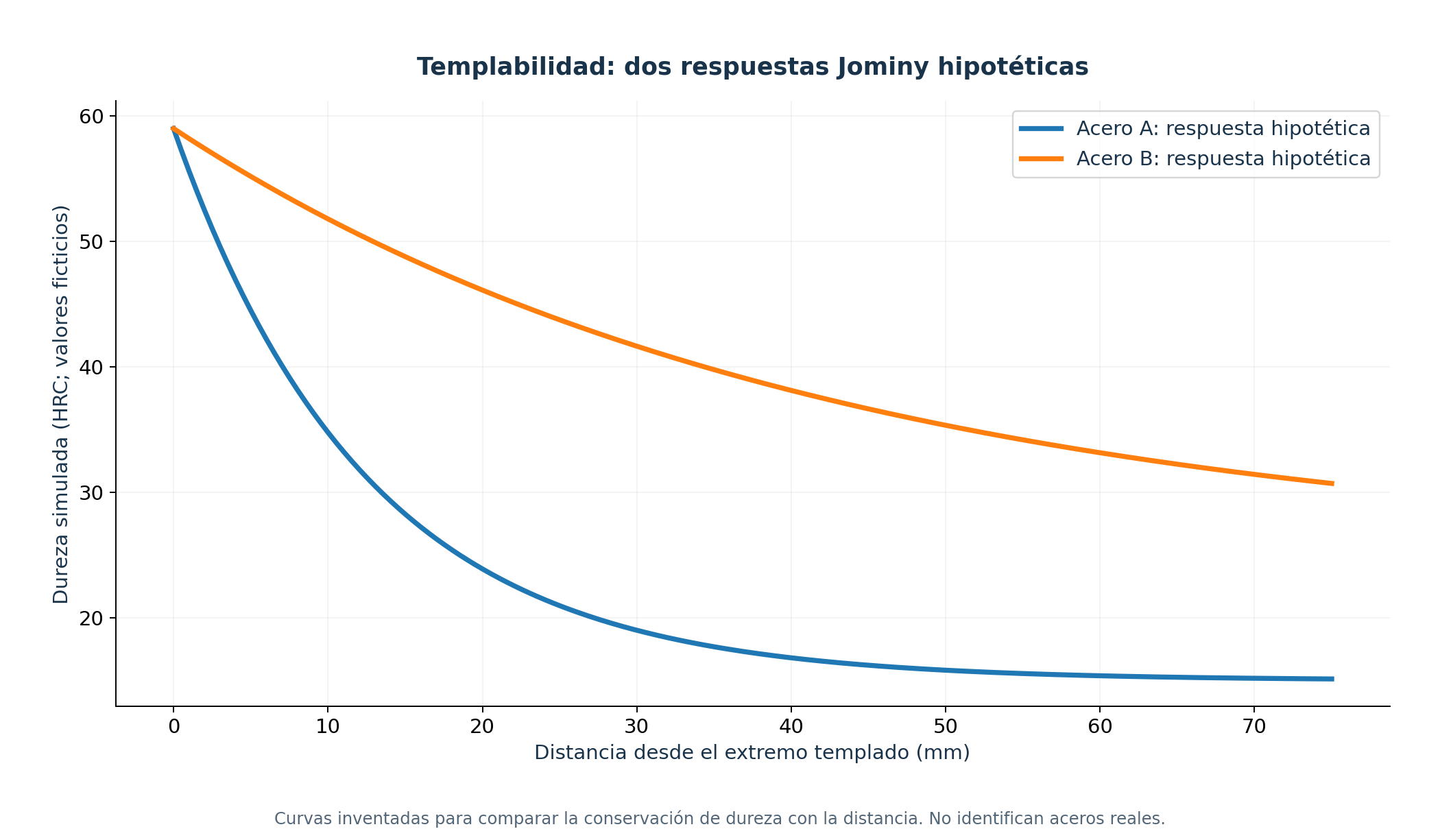

Las dos curvas son enteramente ficticias. A y B no representan AISI 1045, 4140 ni ningún grado comercial, y sus valores no son criterios de aceptación. Ilustran durezas cercanas al extremo con caídas diferentes a lo largo de la probeta. Una respuesta Jominy no equivale automáticamente al perfil de una pieza: hay que relacionar geometría y enfriamiento con la aplicación.
En dureza, registre método, escala, posición, preparación superficial y requisitos del ensayo. Una capa endurecida, sección delgada o geometría desfavorable exige valorar la idoneidad del método. Convertir un HRC aislado en una conclusión sobre tenacidad, fases o seguridad del conjunto excede la evidencia del ensayo.
Ejercicio resuelto: qué permite calcular la curva térmica

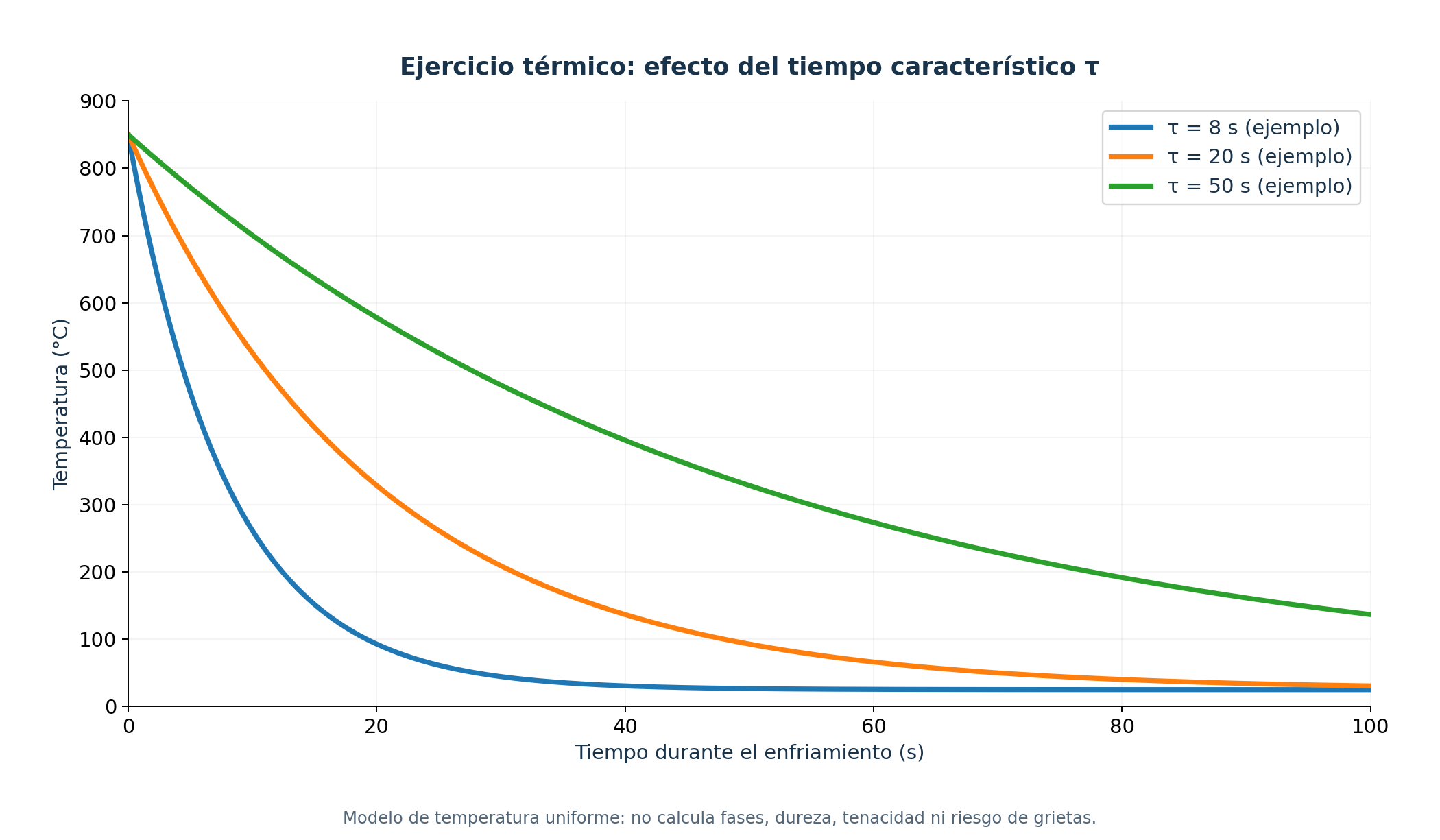

Use T(t) = Tamb + (T0 − Tamb)·exp(−t/τ), con T0 = 850 °C, Tamb = 25 °C y τ = 20 s. T es temperatura en °C, t es tiempo en segundos y τ es una constante hipotética. Las diferencias térmicas admiten °C o K de forma consistente.
A los 40 s, T(40) = 25 + 825·exp(−2) = 136,6516087 °C, aproximadamente 136,65 °C. Para un objetivo entre Tamb y T0, t_objetivo = τ·ln[(T0 − Tamb)/(T_objetivo − Tamb)]. Así, t_500 = 20·ln(825/475) = 11,0413716 s, aproximadamente 11,04 s.
La tasa instantánea es dT/dt = −(T0 − Tamb)·exp(−t/τ)/τ; a 40 s vale aproximadamente −5,58 °C/s. El signo negativo indica caída térmica. Con τ = 40 s y lo demás constante, el tiempo hasta 500 °C se duplica a 22,08 s. Los resultados no determinan fases, dureza ni riesgo de grietas.
El modelo supone temperatura espacialmente uniforme y constante de tiempo fija. No resuelve núcleo y superficie por separado, propiedades variables, calor latente de transformación ni etapas reales de ebullición. La validez de una aproximación de capacidad concentrada exige evaluar gradientes internos y transferencia térmica. El ambiente es un límite asintótico que no se alcanza en tiempo finito.
| τ (s) | T(40 s) (°C) | t500 (s) | dT/dt (40 s) (°C/s) |
|---|---|---|---|
| 20 | 136,65 | 11,04 | −5,58 |
| 40 | 328,50 | 22,08 | −7,59 |
| 80 | 525,39 | 44,17 | −6,25 |
Laboratorio: explorar el enfriamiento didáctico
Modifique temperaturas, tiempo y τ para explorar la ecuación. Ms y temperatura de revenido son referencias ilustrativas; no identifican aleación ni modifican la ecuación para calcular transformaciones. Hay gráfico, tabla, restablecimiento del ejemplo y exportación CSV. No es una especificación de tratamiento térmico.
Laboratorio: trayectoria térmica simplificada
Explore cómo una constante de tiempo hipotética modifica el enfriamiento de un cuerpo con temperatura espacialmente uniforme.
Modelo didáctico: no es un diagrama TTT o CCT. No predice el enfriamiento real de una pieza, fracciones de fases, dureza, tensiones, distorsión ni riesgo de grietas; no es una receta de producción.
Parámetros didácticos
La temperatura de revenido es solo una anotación. No modifica esta trayectoria ni permite deducir propiedades.
Trayectoria de enfriamiento — modelo ilustrativo
━ Escenario elegido┄ Referencia: τ = 25 s⋯ Ms hipotético
Ms es una referencia hipotética elegida por el lector, sin identificar un acero. Cruzarla no calcula el inicio real ni la fracción de martensita.
El objetivo debe estar por encima de Tamb y hasta T0. En T0 el tiempo es cero; Tamb es un límite asintótico sin llegada en tiempo finito.
T(t) = Tamb + (T0 − Tamb) exp(−t/τ)
dT/dt = −(T0 − Tamb) exp(−t/τ) / τ
Capacitancia concentrada: temperatura espacialmente uniforme, propiedades y ambiente constantes. Ignora calor latente, transformaciones, composición, cinética y gradientes entre superficie y núcleo. τ es hipotético y no identifica un medio de temple.
| Tiempo (s) | Temperatura (°C) | dT/dt (°C/s) |
|---|---|---|
| 0 | 850,00 | -41,25 |
| 10 | 525,39 | -25,02 |
| 20 | 328,50 | -15,18 |
| 40 | 136,65 | -5,58 |
| 60 | 66,07 | -2,05 |
| 100 | 30,56 | -0,28 |
| 200 | 25,04 | -0,00 |
Control de calidad, mantenimiento y seguridad
Un proceso confiable requiere trazabilidad de acero y lote, temperaturas reales, tiempo de mantenimiento, medio de temple, ciclo de revenido, durezas medidas en zonas relevantes e inspección dimensional y metalográfica cuando proceda. Los materiales calientes, los medios de enfriamiento, los humos, las cargas móviles y el riesgo de incendio requieren controles adecuados de seguridad y salud laboral.
El tratamiento térmico se conecta con estudios de fatiga, tribología, vibraciones y análisis de fallas porque la microestructura y las tensiones residuales influyen en el comportamiento del material bajo servicio.
| Componente | Solicitación / objetivo | Qué relacionar |
|---|---|---|
| Engranajes | Desgaste y fatiga de contacto | Estado superficial y transición al núcleo |
| Ejes | Flexión y torsión repetidas | Fatiga, tenacidad y geometría |
| Herramientas | Desgaste y estabilidad | Equilibrio dureza–tenacidad |
| Rodamientos | Contacto cíclico y precisión | Microestructura, limpieza y estabilidad dimensional |
| Tornillos | Carga y proceso de fabricación | Clase exigida, dureza e integridad |
| Piezas estructurales | Carga y ambiente | Resistencia, ductilidad y requisitos de fabricación |
Control de calidad y seguridad del proceso
Pregunte qué evidencia confirma la propiedad exigida en la posición crítica antes de elegir un ensayo. Una matriz de control relaciona requisito, lote, posición y registro. Dureza localizada, microestructura, dimensiones y ensayos de grietas responden a preguntas diferentes; ninguno sustituye a los demás cuando el plan de calidad los exige.
La trazabilidad conecta acero e identificación de pieza con horno, enfriamiento y revenido. Registre desviaciones y evalúe su influencia antes de liberar producto. Considere piezas calientes, proyecciones, atmósferas, humos, incendios con medios combustibles, cargas, ventilación, mantenimiento y protección propios de la instalación. Este artículo no da instrucciones de operación de baños.
Relacionar microestructura, desgaste e investigación
La fatiga de metales ayuda a discutir inicio de grietas y cargas repetidas; tribología y rodamientos conectan superficie, lubricación y desgaste. Vibración y resonancia contextualizan solicitaciones de máquinas. Son temas complementarios sin hacer de la dureza el único indicador de fiabilidad. Revise material, función, ciclo y evidencias antes de atribuir una falla solo al tratamiento.
Conclusión
El objetivo no es conseguir siempre la mayor dureza o enfriar todo lo rápido posible, sino lograr y verificar las propiedades necesarias para la pieza real. En el acero, la química establece las posibilidades; el camino térmico configura la microestructura; el servicio define las propiedades relevantes.
Laboratorio y materiales de estudio
Revisión editorial: 18/10/2026. Las fotografías documentales tienen contexto propio y no representan el ejercicio ni instalaciones de Andrade Safe. Las figuras son didácticas, no curvas certificadas. El kit conserva originales y materiales revisados.
Abrir laboratorio independiente — PT/EN/ES →
Descargar escenarios de enfriamiento CSV →
Descargar kit revisado con artículos y figuras →
Fuentes primarias y referencias
Las ediciones A255-26 y E18-25 se verificaron en el catálogo público ASTM el 18/10/2026. Las referencias ASM son de 2013 y 2020, no una edición normativa de 2026.
ASM Handbook 4A — Steel Heat Treating Fundamentals and Processes (2013) →
Hardening and Tempering of Steel — Practical Heat Treating (2020) →
Tempering of Steels — ASM Handbook 4A (2013) →
Schematic TTT diagram for steel →
Preguntas frecuentes
¿Qué modifica el temple?
Modifica la microestructura y puede formar martensita según acero y trayectoria térmica. Sección y estado inicial también influyen.
¿Temple y revenido son iguales?
No. El temple enfría para desarrollar una condición endurecida; el revenido es un ciclo posterior que ajusta propiedades.
¿En qué difieren dureza y templabilidad?
Dureza es respuesta local a indentación. Templabilidad es capacidad de endurecer en profundidad en condiciones definidas.
¿Cuándo usar TTT o CCT?
TTT describe transformaciones isotérmicas y CCT transformaciones durante enfriamiento continuo. Use datos compatibles con aleación y condiciones reales.
¿Por qué una pieza se agrieta durante el temple?
Gradientes térmicos y deformaciones de transformación pueden producir tensiones, agravadas por geometría o defectos. La causa requiere investigar pieza y proceso.
¿Puede haber martensita solo cerca de la superficie?
Sí, puede haber diferencias a través de la sección por calentamiento, enfriamiento, composición y tratamientos superficiales. Hay que confirmarlas mediante inspección.
¿Qué mide el ensayo Jominy?
Respuesta de dureza frente a distancia del extremo enfriado de una probeta normalizada, usada para caracterizar templabilidad.
¿El laboratorio predice dureza o porcentaje de martensita?
No. Calcula curva térmica hipotética, tiempos de cruce y tasa instantánea, sin predecir propiedades ni riesgo de falla.
