Entenda têmpera, revenimento, austenita e martensita com diagramas TTT/CCT, ensaio Jominy, exemplos de resfriamento e aplicações industriais.
Da composição ao desempenho em campo
Dois componentes do mesmo aço podem apresentar propriedades diferentes porque o caminho de aquecimento e resfriamento muda sua microestrutura. A têmpera pode formar martensita e elevar a dureza; o revenimento ajusta essa condição ao serviço. Dureza é uma resposta local à indentação, enquanto temperabilidade descreve a capacidade de endurecer em profundidade sob condições definidas.
Imagine dois eixos produzidos do mesmo lote de aço. Ambos entram no forno e alcançam temperaturas elevadas, mas percorrem caminhos diferentes durante o resfriamento. Um é resfriado mais rapidamente; o outro, mais lentamente. Ao final, podem apresentar diferenças relevantes de dureza, microestrutura e comportamento sob carga. A composição química é uma variável fundamental — mas o histórico térmico também faz parte da engenharia do componente.
O tratamento térmico altera as propriedades de um aço controlando, sobretudo, sua microestrutura. Para compreender o fenômeno, precisamos conversar sobre transformações de fase, movimento do carbono, formação de martensita, tensões residuais e o equilíbrio entre resistência, dureza e tenacidade. E precisamos olhar para a aplicação: uma engrenagem, um eixo e uma ferramenta de corte não exigem necessariamente o mesmo compromisso entre propriedades.
Do ferro-carbono à microestrutura
No sistema ferro-carbono, a ferrita possui estrutura cristalina cúbica de corpo centrado, enquanto a austenita apresenta estrutura cúbica de faces centradas. A solubilidade de carbono e as transformações entre essas estruturas influenciam a forma como o aço responde ao aquecimento e ao resfriamento. Já a cementita é um composto rico em carbono (Fe₃C).
A perlita não é uma fase cristalina única: é um constituinte de lamelas alternadas de ferrita e cementita. A bainita também envolve transformações importantes da austenita e apresenta morfologias distintas, dependendo da temperatura e da composição. E a martensita costuma surgir quando o resfriamento evita transformações anteriores e permite uma transformação predominantemente adifusional, acompanhada de distorção da rede cristalina.
Não existe uma única temperatura que sirva para todos os aços. O valor de aproximadamente 727 °C é uma referência para a transformação eutetoide em condições de equilíbrio no sistema Fe-C, não um comando universal de austenitização para qualquer aço comercial. Elementos de liga, teor de carbono, aquecimento real e espessura mudam o processo.
A morfologia, a distribuição de constituintes e o tamanho de grão importam tanto quanto os nomes das fases. Martensita não é sinônimo de uma propriedade única: teor de carbono, fração transformada, austenita retida e tratamento posterior alteram a resposta. Uma micrografia também exige contexto de preparação, ataque e escala; sua aparência isolada não fornece composição química ou uma curva de dureza.

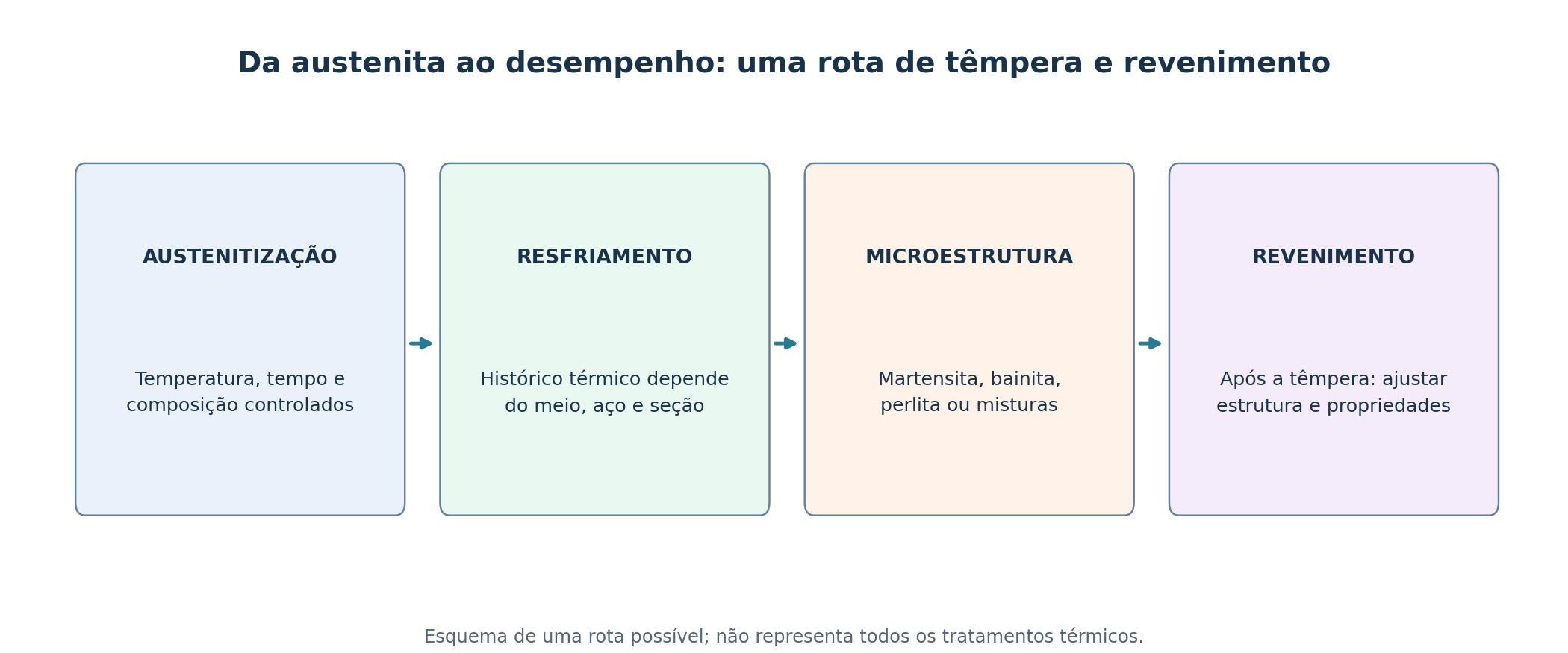

Austenitizar, resfriar e revenir
A austenitização envolve aquecer a peça a uma faixa apropriada à sua composição e mantê-la pelo tempo necessário para as transformações previstas. Aquecimento inadequado, tempo insuficiente ou excessivo e tamanho de grão podem comprometer o resultado.
Na têmpera, o resfriamento é suficientemente intenso, conforme o aço e a seção, para favorecer uma microestrutura endurecida — frequentemente com formação de martensita. Entretanto, maior severidade de resfriamento não é sempre melhor: tensões térmicas, mudança volumétrica de transformação, distorções e trincas podem ocorrer. A escolha entre óleo, água, polímeros e gás depende de especificação, equipamento e geometria; não existe receita universal.
O revenimento é aplicado depois do endurecimento, geralmente abaixo da região crítica de austenitização. Ele promove mudanças microestruturais e pode aliviar tensões e melhorar o compromisso entre dureza, ductilidade e tenacidade. O efeito depende de temperatura, tempo, composição, microestrutura inicial e possíveis fenômenos de fragilização ou endurecimento secundário. Dizer que “revenimento sempre diminui a resistência” é uma simplificação inadequada.
Outras rotas: escolher o processo pela função
Recozimento e normalização podem modificar a condição inicial e facilitar processamento ou ajustar a microestrutura; não se resumem a um único ciclo válido para todos os aços. Na austêmpera, uma etapa isotérmica é selecionada para desenvolver uma estrutura bainítica. Na martêmpera, procura-se reduzir diferenças térmicas antes da transformação martensítica, seguida do tratamento posterior aplicável. As duas rotas têm objetivos e exigências diferentes.
Endurecimento superficial por energia localizada e tratamentos termoquímicos também são distintos. Indução pode transformar uma camada sem introduzir deliberadamente carbono; cementação altera o teor de carbono da superfície e é combinada com etapas posteriores; nitretação envolve enriquecimento em nitrogênio e mecanismos próprios. Profundidade, transição para o núcleo e compatibilidade com o aço precisam ser especificadas e verificadas.
TTT e CCT: qual é a diferença?

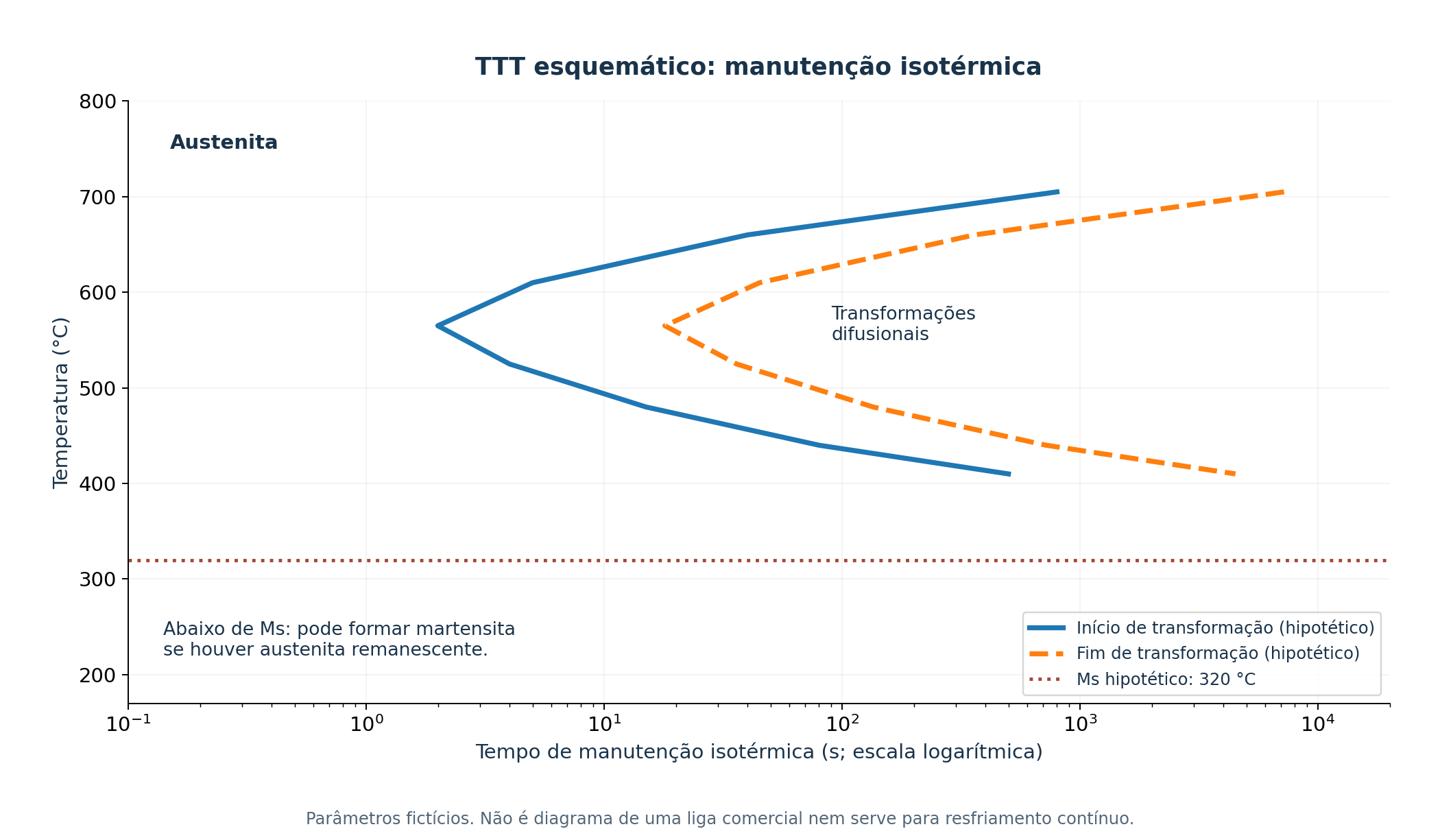

Os diagramas TTT (tempo-temperatura-transformação) indicam o início e o avanço das transformações durante uma manutenção isotérmica: o material é levado a determinada temperatura e permanece nela. O eixo de tempo geralmente é logarítmico, e o conhecido “nariz” da curva mostra uma região de cinética relativamente rápida.
Os diagramas CCT (continuous cooling transformation) descrevem transformações durante resfriamento contínuo. Eles são mais diretamente apropriados para interpretar muitos ciclos industriais de têmpera, mas continuam dependentes do material, do ensaio e das condições. Não se deve usar um TTT genérico como se fosse o CCT certificado de um aço específico.
A temperatura Ms indica o início da transformação martensítica em condições apropriadas; Mf se refere à faixa de término. Esses valores não são universais e podem ser afetados pela composição e pelo histórico do material. Uma peça espessa pode ter superfície e núcleo percorrendo curvas térmicas distintas, inclusive sob o mesmo meio de resfriamento.
Para ler uma curva real, comece pela identificação da liga, estado de austenitização, tamanho de grão e condições do ensaio. Depois verifique escalas, linhas de início e término e o percurso térmico no ponto da peça que interessa. Em eixo logarítmico, intervalos iguais representam fatores de tempo, não incrementos iguais de segundos. Ms marca início de transformação somente se ainda houver austenita nas condições pertinentes; cruzar uma linha hipotética não fornece fração transformada.

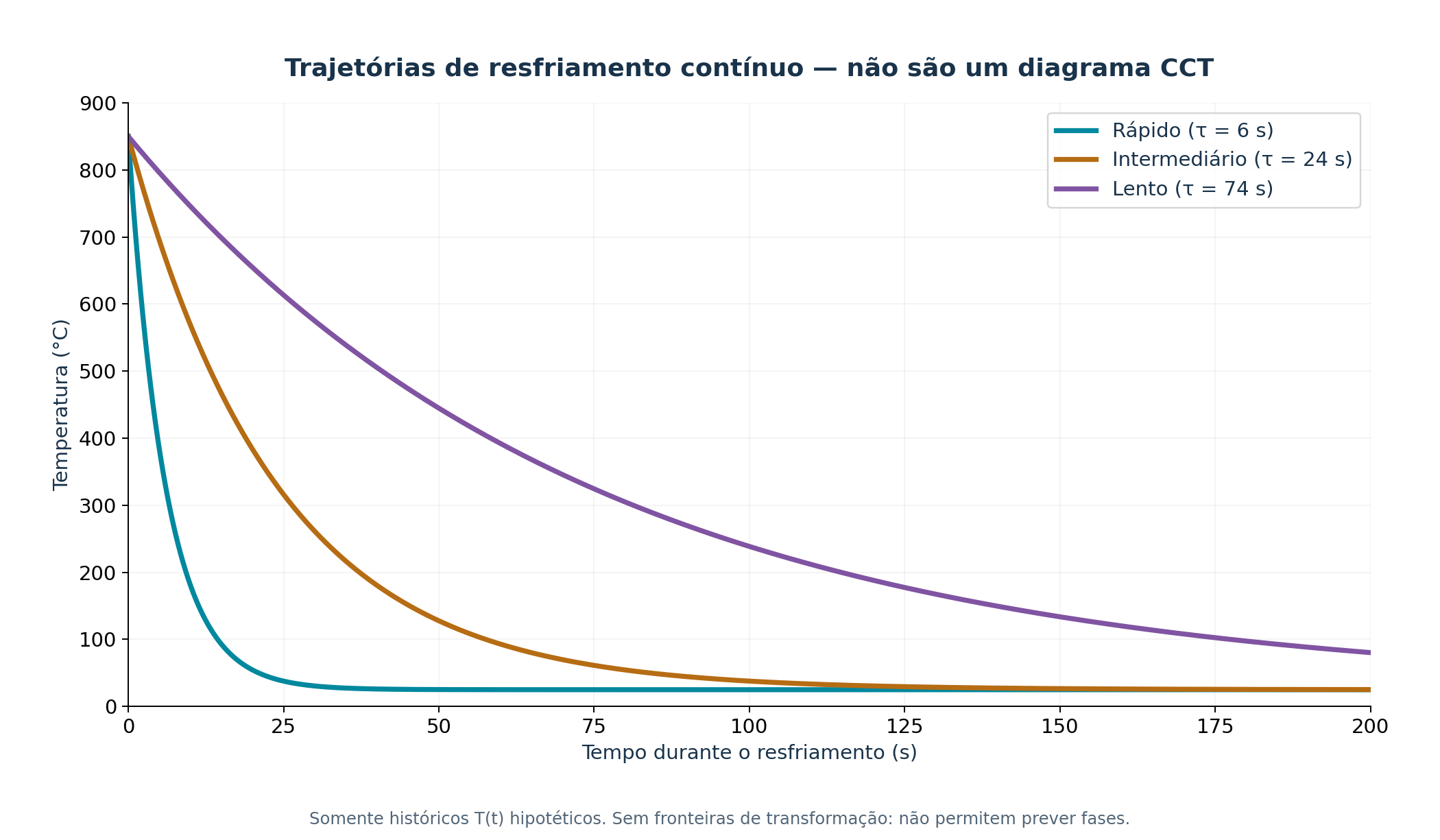

Nesta publicação, o TTT é um esquema de cinética isotérmica, e a figura de resfriamento contínuo contém apenas trajetórias térmicas hipotéticas. Essas trajetórias não constituem um CCT de aço comercial: faltam limites de transformação medidos para uma composição e condição de ensaio. A curva exponencial do laboratório tampouco permite converter diretamente tempo em perlita, bainita ou martensita.
Por que algumas peças trincam após a têmpera?
A formação de microestruturas endurecidas está associada a transformações e redistribuição de deformações. Diferenças de temperatura e evolução de fases entre superfície e núcleo podem criar tensões internas. Geometrias com cantos vivos, seções muito distintas, defeitos superficiais ou restrições de movimentação podem agravar o problema.
Uma peça muito dura pode falhar prematuramente se o projeto exigir tenacidade elevada, resistência ao impacto ou tolerância a defeitos. Por isso, a seleção do tratamento envolve composição, objetivo de uso, geometria, cargas, regime térmico, inspeção e custo. É comum que sistemas industriais precisem de superfície resistente ao desgaste combinada a um núcleo menos frágil; tratamentos superficiais e termoquímicos podem ser considerados conforme as especificações do material e da peça.
O meio de têmpera não atua por um número fixo de “severidade” independente da operação. Condição do fluido, agitação, temperatura, estado superficial e geometria influenciam a troca de calor. Em líquidos, os mecanismos de transferência podem mudar durante o resfriamento. Portanto, a constante τ do exercício não é uma ficha de óleo, água ou polímero nem um parâmetro que autorize escolher um banho industrial.
Revenimento: ajustar propriedades e verificar o resultado
Revenir envolve evolução da microestrutura endurecida durante um ciclo posterior. A redistribuição de carbono, a precipitação de carbonetos e a recuperação da estrutura podem alterar dureza, estabilidade e resposta mecânica. Em muitos casos busca-se reduzir a fragilidade da condição recém-temperada, mas a tenacidade não cresce de forma universal com qualquer elevação de temperatura.
A composição e o ciclo podem favorecer endurecimento secundário ou faixas de fragilização. Austenita retida e transformações subsequentes também importam. Por isso, curvas reais do material e requisitos de inspeção têm prioridade sobre a regra simplificada “mais quente, mais macio”. O controle de revenimento deve manter rastreabilidade própria e ser ligado ao lote e às medições finais.
Dureza não é temperabilidade
Uma das confusões mais comuns é tratar dureza e temperabilidade como sinônimos. Dureza se refere à resistência local à indentação, mensurável por métodos como Rockwell. Temperabilidade expressa a capacidade de um aço desenvolver endurecimento em profundidade sob uma condição de resfriamento.
No ensaio Jominy, descrito pela ASTM A255-26, uma extremidade de um corpo de prova padronizado recebe resfriamento, enquanto a dureza é avaliada a diferentes distâncias. O ensaio revela a resposta de endurecimento ao longo de posições submetidas a velocidades de resfriamento distintas. Dois aços podem apresentar dureza semelhante perto da extremidade resfriada e comportamentos muito diferentes mais longe dela.
Também é importante lembrar que um único resultado HRC em uma superfície não comprova dureza homogênea no volume, tenacidade adequada nem ausência de trincas. O método Rockwell é padronizado pela ASTM E18-25, mas a aceitação do componente depende dos requisitos do projeto e do plano de inspeção.

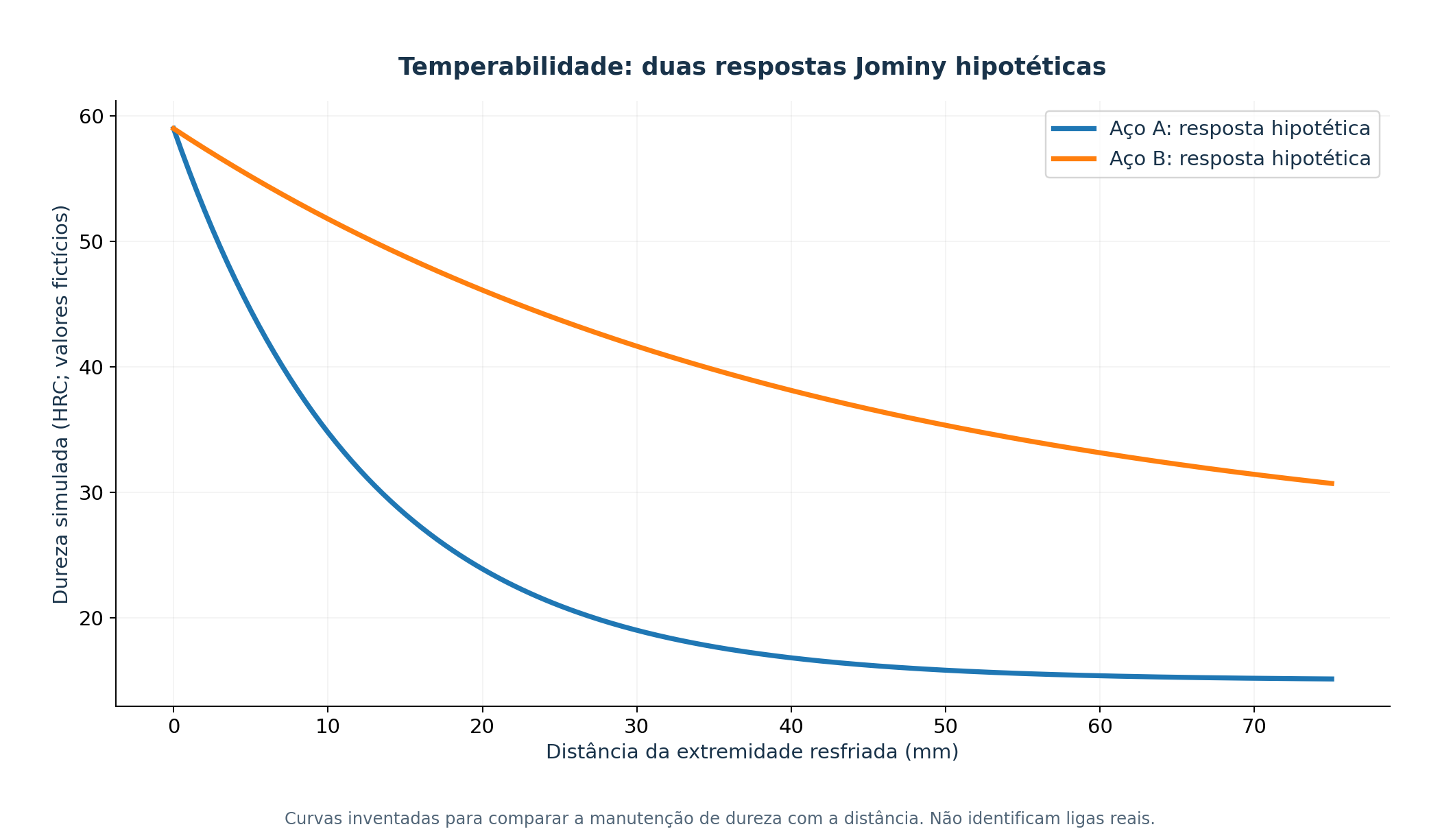

As duas curvas da figura são inteiramente fictícias. A e B não representam AISI 1045, 4140 ou qualquer outro grau, e os valores não são critérios de aceitação. O exemplo ilustra como durezas próximas da extremidade podem coexistir com quedas distintas ao longo da distância. Uma curva Jominy não é automaticamente o perfil de uma peça: geometria e condição de resfriamento precisam ser relacionadas à aplicação.
Para medir dureza, documente método, escala, posição, preparação da superfície e requisitos de ensaio. Uma leitura próxima a uma camada endurecida, em seção fina ou com geometria desfavorável exige avaliação das condições do método. Converter um HRC em uma conclusão de tenacidade, fase ou segurança do conjunto sem outras evidências extrapola o ensaio.
Exercício resolvido: o que a curva térmica permite calcular

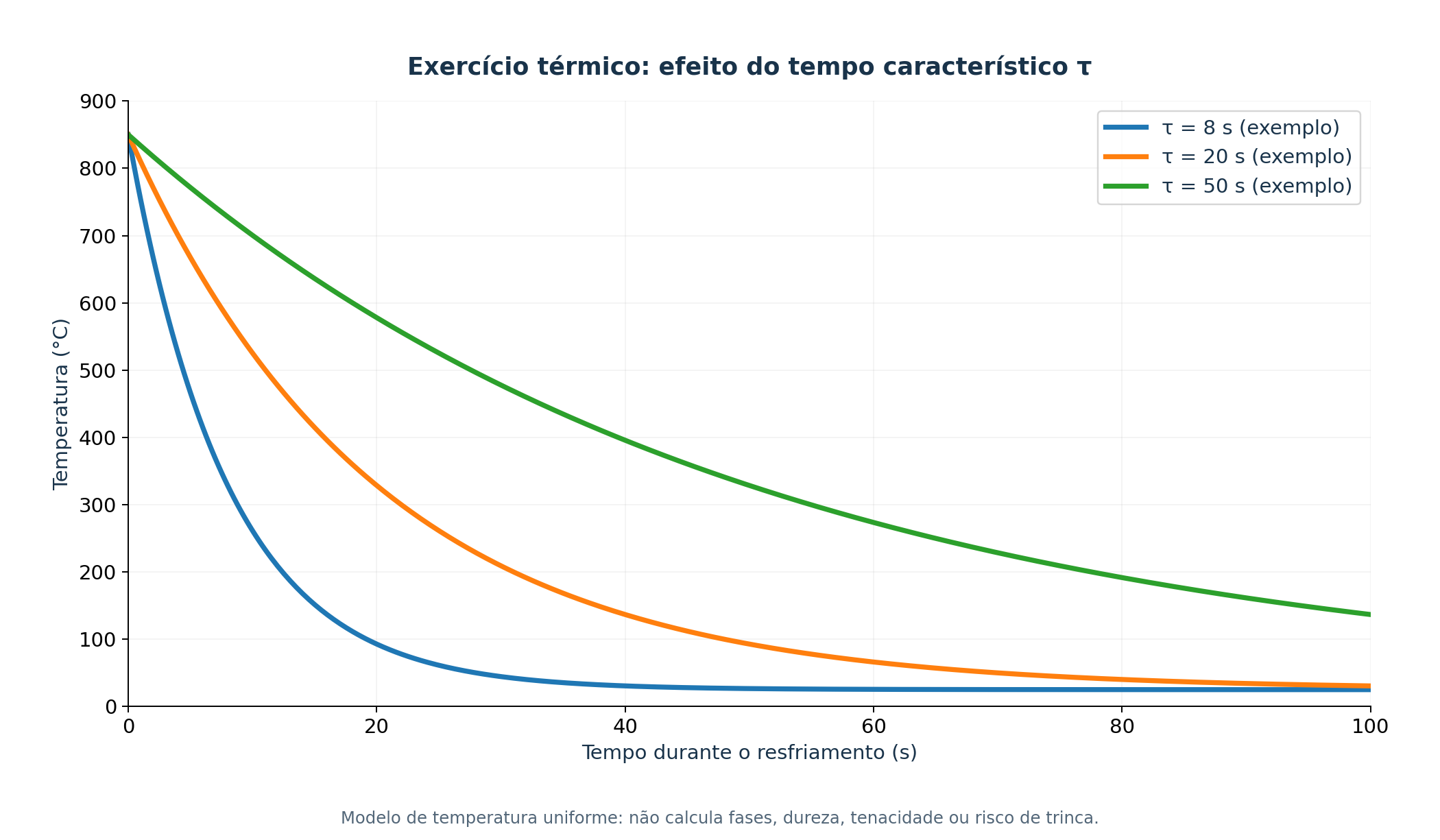

Adote T(t) = Tamb + (T0 − Tamb)·exp(−t/τ), com T0 = 850 °C, Tamb = 25 °C e τ = 20 s. T é temperatura em °C, t é tempo em segundos, e τ é uma constante de tempo hipotética. A diferença de temperatura pode ser expressa em °C ou K de forma consistente.
Aos 40 s, T(40) = 25 + 825·exp(−2) = 136,6516087 °C, aproximadamente 136,65 °C. Para um alvo entre Tamb e T0, t_alvo = τ·ln[(T0 − Tamb)/(T_alvo − Tamb)]. Assim, t_500 = 20·ln(825/475) = 11,0413716 s, aproximadamente 11,04 s.
A taxa instantânea é dT/dt = −(T0 − Tamb)·exp(−t/τ)/τ; aos 40 s, vale aproximadamente −5,58 °C/s. O sinal negativo indica queda de temperatura. Para τ = 40 s, mantendo o restante, o tempo até 500 °C dobra para 22,08 s. Nenhum desses resultados determina frações de fase, dureza ou risco de trinca.
O modelo considera temperatura espacialmente uniforme e uma constante de tempo fixa; não resolve núcleo e superfície separadamente, mudanças de propriedades, calor latente de transformação ou estágios reais de ebulição. Em engenharia, a validade da aproximação de capacitância concentrada exige avaliar gradientes internos e transferência de calor. A temperatura ambiente é um limite assintótico: o modelo não a atinge em tempo finito.
| τ (s) | T(40 s) (°C) | t500 (s) | dT/dt (40 s) (°C/s) |
|---|---|---|---|
| 20 | 136,65 | 11,04 | −5,58 |
| 40 | 328,50 | 22,08 | −7,59 |
| 80 | 525,39 | 44,17 | −6,25 |
Laboratório: explorar o resfriamento didático
Altere temperaturas, tempo e τ para estudar a equação. Ms e temperatura de revenimento são referências ilustrativas; não identificam uma liga nem modificam o modelo de resfriamento para calcular transformações. Há gráfico, tabela, restauração do exemplo e exportação CSV. O resultado não é uma especificação de tratamento térmico.
Laboratório: trajetória térmica simplificada
Explore como uma constante de tempo hipotética altera o resfriamento de um corpo com temperatura espacialmente uniforme.
Modelo didático: não é um diagrama TTT ou CCT. Não prevê o resfriamento real de uma peça, frações de fases, dureza, tensões, distorção ou risco de trinca; não é uma receita de produção.
Parâmetros didáticos
A temperatura de revenimento é apenas uma anotação. Não altera esta trajetória e não permite deduzir propriedades.
Trajetória de resfriamento — modelo ilustrativo
━ Cenário escolhido┄ Referência: τ = 25 s⋯ Ms hipotético
Ms é uma referência hipotética definida pelo leitor, sem identificação de aço. Seu cruzamento não calcula início real nem fração de martensita.
O alvo deve estar acima de Tamb e até T0. Em T0 o tempo é zero; Tamb é um limite assintótico e não tem tempo finito de chegada.
T(t) = Tamb + (T0 − Tamb) exp(−t/τ)
dT/dt = −(T0 − Tamb) exp(−t/τ) / τ
Capacitância concentrada: temperatura espacialmente uniforme, propriedades constantes e ambiente constante. Ignora calor latente, transformações, composição, cinética e gradientes entre superfície e núcleo. τ é hipotético e não identifica um meio de têmpera.
| Tempo (s) | Temperatura (°C) | dT/dt (°C/s) |
|---|---|---|
| 0 | 850,00 | -41,25 |
| 10 | 525,39 | -25,02 |
| 20 | 328,50 | -15,18 |
| 40 | 136,65 | -5,58 |
| 60 | 66,07 | -2,05 |
| 100 | 30,56 | -0,28 |
| 200 | 25,04 | -0,00 |
Do laboratório à indústria
Em engrenagens, propriedades superficiais e resistência à fadiga de contato são frequentemente relevantes. Em eixos, surgem requisitos de torção, flexão alternada e resistência à fadiga. Ferramentas podem demandar retenção de dureza e resistência ao desgaste. Parafusos e elementos de fixação precisam de propriedades mecânicas compatíveis com carregamento, geometria e processo de fabricação. O tratamento escolhido só faz sentido quando corresponde à função da peça.
Um plano de qualidade sólido registra composição e lote, trajetória térmica efetiva, tempo de permanência, características do meio de resfriamento, revenimento, dureza em pontos relevantes, estabilidade dimensional e eventuais ensaios metalográficos ou não destrutivos. A operação também envolve riscos próprios: queimaduras, incêndio com determinados meios de têmpera, vapores, movimentação de cargas e necessidade de ventilação e controles de SST.
| Componente | Solicitação / objetivo | O que relacionar |
|---|---|---|
| Engrenagens | Desgaste e fadiga de contato | Condição superficial e transição ao núcleo |
| Eixos | Flexão e torção repetidas | Fadiga, tenacidade e geometria |
| Ferramentas | Desgaste e estabilidade em serviço | Compromisso entre dureza e tenacidade |
| Rolamentos | Contato cíclico e precisão | Microestrutura, limpeza e estabilidade dimensional |
| Parafusos | Carregamento e processo de fabricação | Classe requerida, dureza e integridade |
| Peças estruturais | Carregamento e ambiente | Resistência, ductilidade e requisitos de fabricação |
Controle de qualidade e segurança do processo
Faça a pergunta antes do ensaio: qual evidência confirma a propriedade exigida no local crítico? Uma matriz de controle pode vincular requisito, lote, ponto de medição e registro. Dureza em posições definidas, microestrutura, dimensão e ensaios de trincas respondem a perguntas diferentes; nenhum deles, sozinho, substitui os demais quando previstos no plano de qualidade.
A rastreabilidade deve permitir ligar aço e identificação da peça ao ciclo do forno, ao resfriamento e ao revenimento. Registre desvios e avalie sua influência antes de liberar produto. Na SST, considere peças quentes, projeções, atmosferas, fumos, incêndio em meios combustíveis, movimentação de cargas e controles de ventilação, manutenção e proteção definidos para a instalação. Este artigo não orienta a operação de banhos.
Relacionar microestrutura, desgaste e investigação
A fadiga dos metais ajuda a discutir iniciação de trincas e carregamentos repetidos; tribologia e rolamentos conectam superfície, lubrificação e desgaste. Vibração e ressonância contextualizam as solicitações de máquinas. Esses temas se complementam sem transformar dureza em indicador único de confiabilidade. Revise material, função, ciclo e evidências antes de atribuir uma falha somente ao tratamento.
O que a Engenharia aprende com isso?
O tratamento térmico estabelece um elo direto entre ciência dos materiais e desempenho real. Essa ponte também se conecta aos nossos estudos de fadiga, tribologia, vibração e investigação de falhas: microestruturas, tensões residuais e condições superficiais podem influenciar a maneira como uma peça se desgasta, trinca ou resiste ao serviço.
Não se trata de escolher sempre o resfriamento mais rápido ou buscar sempre a maior dureza. Trata-se de especificar a propriedade necessária, controlar o processo e confirmar o resultado com evidências.
Mensagem final: No aço, a composição química é o começo da história. O percurso da temperatura define grande parte da microestrutura; a aplicação determina quais propriedades realmente importam.
Laboratório e materiais de apoio
Revisão editorial: 18/10/2026. Fotos documentais têm contexto próprio e não representam o exercício ou instalações da Andrade Safe. As figuras são didáticas, não curvas certificadas. Os arquivos originais estão preservados no kit, junto dos materiais revisados.
Abrir laboratório independente — PT/EN/ES →
Baixar cenários de resfriamento em CSV →
Baixar kit revisado com artigos e figuras →
Fontes primárias e referências
As edições A255-26 e E18-25 foram conferidas no catálogo público ASTM em 18/10/2026. As referências ASM são de 2013 e 2020; não representam uma edição normativa de 2026.
ASM Handbook 4A — Steel Heat Treating Fundamentals and Processes (2013) →
Hardening and Tempering of Steel — Practical Heat Treating (2020) →
Tempering of Steels — ASM Handbook 4A (2013) →
Schematic TTT diagram for steel →
Perguntas frequentes
O que a têmpera modifica?
Modifica a microestrutura e pode formar martensita, dependendo do aço e da trajetória térmica. O resultado depende também da seção e das condições iniciais.
Têmpera e revenimento são o mesmo tratamento?
Não. A têmpera utiliza resfriamento para desenvolver uma condição endurecida; o revenimento é um ciclo posterior para ajustar suas propriedades.
Qual a diferença entre dureza e temperabilidade?
Dureza é uma resposta local à indentação. Temperabilidade indica a capacidade de endurecer em profundidade em condições definidas.
Quando usar TTT ou CCT?
TTT descreve transformações isotérmicas; CCT descreve transformações durante resfriamento contínuo. Use dados compatíveis com a liga e as condições reais.
Por que uma peça trinca durante a têmpera?
Gradientes térmicos e deformações de transformação podem gerar tensões, agravadas por geometria ou defeitos. A causa exige investigação da peça e do processo.
É possível ter martensita apenas perto da superfície?
Sim, podem existir diferenças ao longo da seção, por condições de aquecimento, resfriamento, composição e tratamentos superficiais. Isso precisa ser confirmado por inspeção adequada.
O que mede o ensaio Jominy?
A resposta de dureza em função da distância da extremidade resfriada de um corpo de prova padronizado, usada para caracterizar temperabilidade.
O laboratório prevê dureza ou percentuais de martensita?
Não. Calcula apenas uma curva térmica hipotética, seus tempos de cruzamento e taxa instantânea. Não prevê propriedades ou risco de falha.
Referências desta atualização
Informação conferida em 6 fontes em 18/10/2026.
- ASM Handbook 4A — Steel Heat Treating Fundamentals and Processes (2013)ASM International
- Hardening and Tempering of Steel — Practical Heat Treating (2020)ASM International
- Tempering of Steels — ASM Handbook 4A (2013)ASM International
- Schematic TTT diagram for steelUniversity of Cambridge / H. K. D. H. Bhadeshia
- ASTM A255-26 — Hardenability of SteelASTM International
- ASTM E18-25 — Rockwell HardnessASTM International
