Descubre cómo los cloruros y la humedad aceleran la corrosión marina, cómo evaluar pérdida de espesor y qué barreras protegen el acero.
¿Qué es la corrosión marina?
La corrosión marina es el deterioro de materiales por interacción con el ambiente costero o marino. En el acero, humedad, sales depositadas y oxígeno favorecen procesos electroquímicos; cloruros, ciclos de mojado y detalles constructivos influyen en el ataque. El óxido visible no determina la capacidad resistente: hay que identificar el mecanismo, medir el daño y evaluar el componente.
El óxido visible en una barandilla cercana al mar es una señal que merece atención, pero no indica por sí mismo cuánto acero se ha perdido ni qué capacidad resistente permanece. Una evaluación adecuada plantea qué mecanismo de corrosión está ocurriendo, dónde se localiza y cuáles son sus consecuencias para el componente.
Por qué la brisa marina acelera la corrosión
El acero al carbono puede corroerse cuando existe una película conductora de humedad. Cerca de la costa, las gotas salinas transportadas por el viento depositan cloruros, modificando la conductividad del electrolito y el comportamiento de las películas superficiales. También influyen la presencia de oxígeno, la temperatura, el tiempo de humectación, los ciclos de mojado y secado y los detalles del diseño.

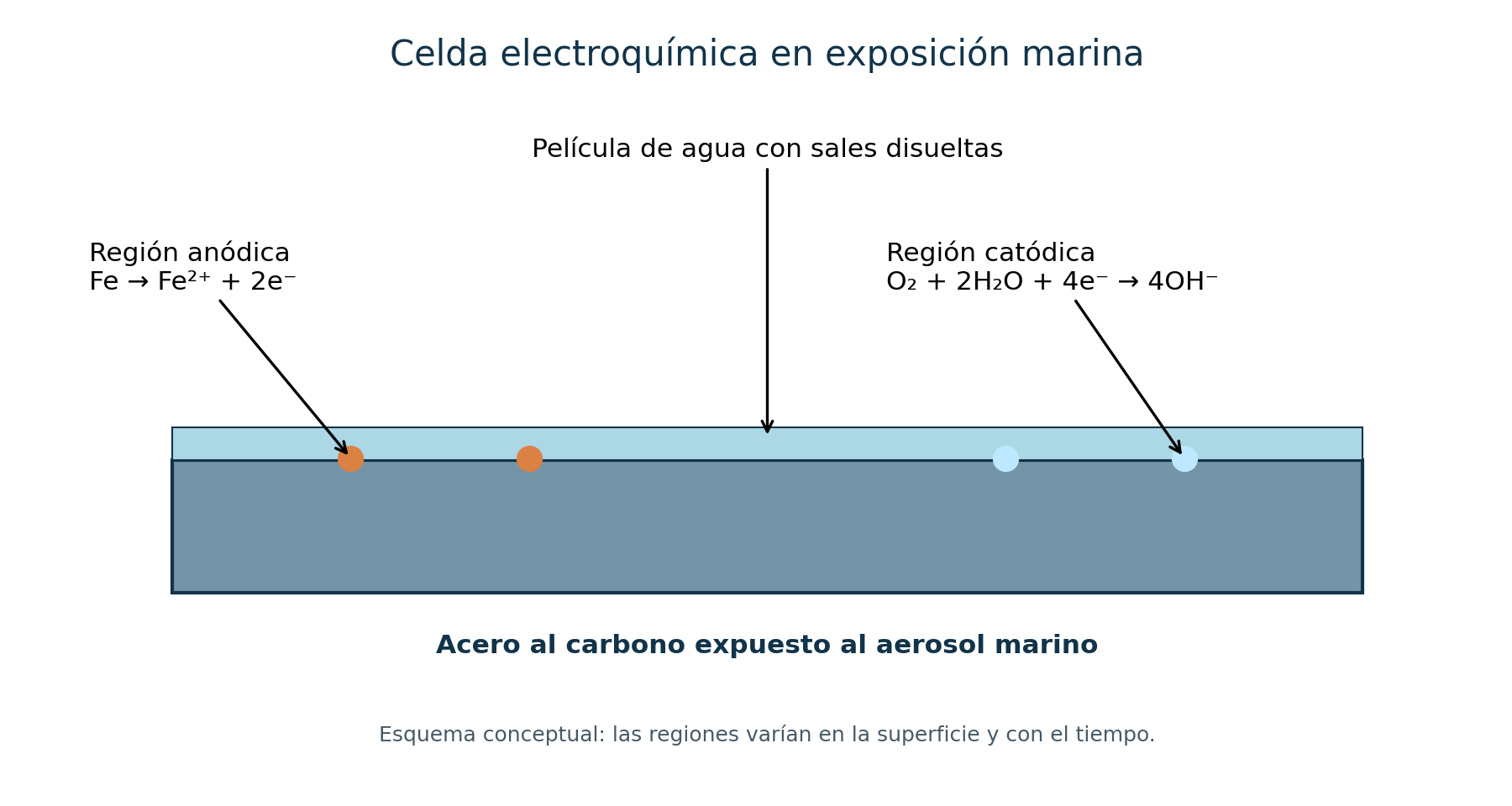

En términos conceptuales, el hierro puede disolverse en la región anódica: Fe → Fe²⁺ + 2e⁻. En agua aireada, una reacción catódica habitual es O₂ + 2H₂O + 4e⁻ → 4OH⁻. La distancia hasta la costa no explica por sí sola la severidad: el viento predominante, la lluvia, los lugares protegidos y las geometrías que retienen sales son determinantes.
Los mecanismos son diferentes
La corrosión uniforme reduce el espesor en una zona relativamente extensa. La corrosión por picaduras puede producir cavidades profundas con poca pérdida global de masa. La corrosión en rendijas afecta espacios estrechos en uniones y apoyos. La corrosión galvánica puede surgir entre metales distintos unidos eléctricamente y expuestos a un electrolito común. En uniones atornilladas y soldadas, el ataque localizado merece una evaluación específica.
No toda mancha de óxido equivale a una pérdida grave de resistencia, y una pieza que parece aceptable puede esconder deterioro en una unión. Tampoco el acero inoxidable ofrece inmunidad absoluta frente a los cloruros.
La corrosión galvánica requiere conexión eléctrica y un electrolito compartido; la proximidad física no basta. La relación de áreas importa: una pequeña región anódica conectada con una gran superficie catódica puede concentrar el ataque. La selección y el aislamiento deben considerar continuidad eléctrica, humedad retenida y durabilidad de la solución.
En hormigón armado, los cloruros pueden alterar la pasividad de la armadura; la corrosión y sus productos pueden contribuir a fisuras y desprendimiento del recubrimiento. Es un caso relacionado pero distinto, con transporte en el hormigón y métodos propios. El cálculo de la placa no evalúa una losa o un anclaje en hormigón. Los ataques bajo pintura y en detalles soldados también requieren su propio mapeo, sin presuponer pérdida uniforme.
Clasificación ambiental y normas

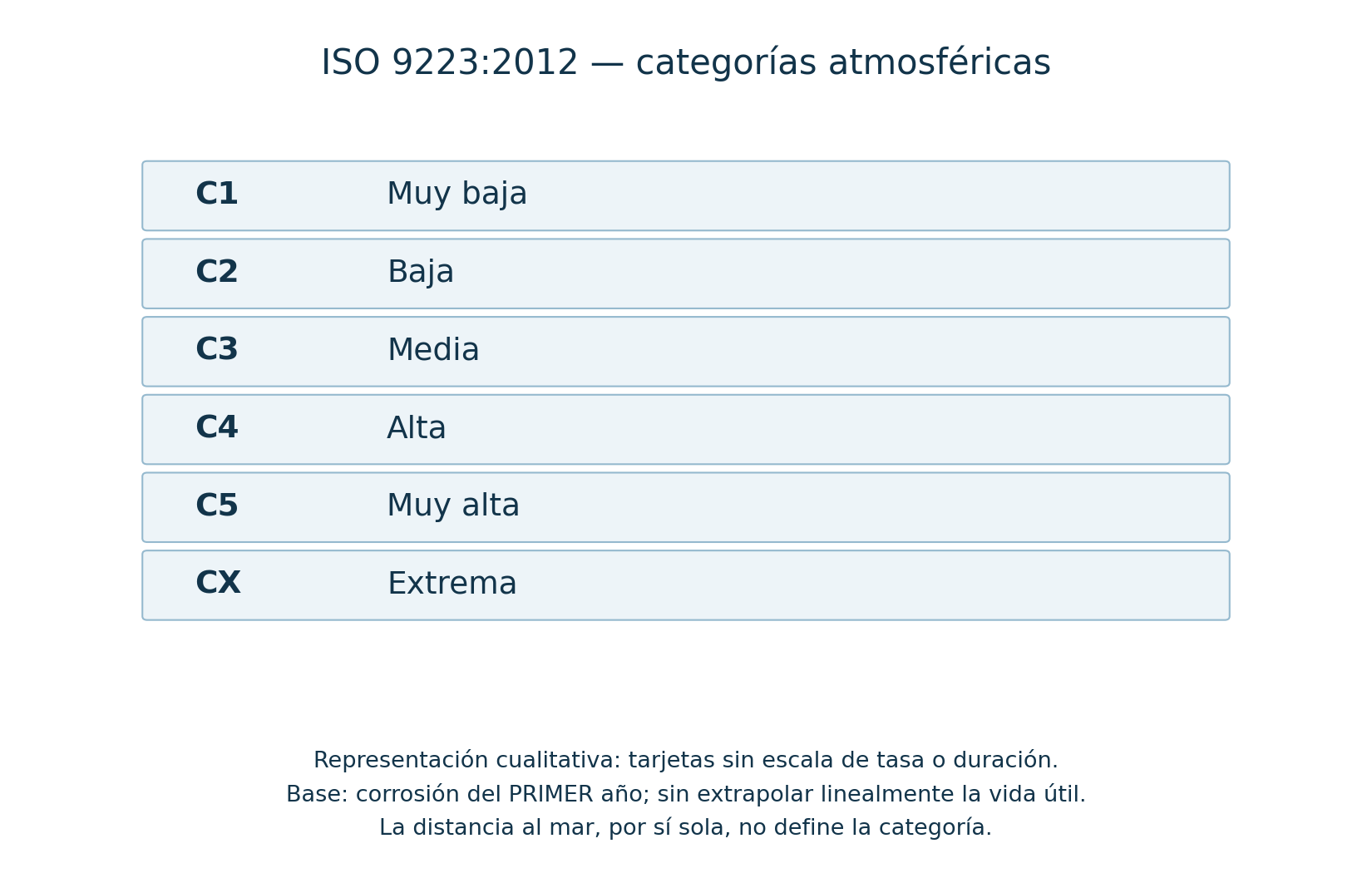

La ISO 9223:2012 establece clases de corrosividad atmosférica C1–CX con base en el comportamiento de referencia durante el primer año y/o estimaciones ambientales. La ISO 12944-2:2017 caracteriza ambientes que influyen en la selección de recubrimientos protectores. La exposición atmosférica debe distinguirse de la inmersión o de las zonas de salpicadura. Una clase de corrosividad no proporciona automáticamente la vida útil restante de una estructura real.
En la consulta del 18/10/2026, ISO 9223:2012 seguía vigente, confirmada en 2022. ISO 12944-2:2017 continuaba como edición publicada, confirmada en 2023, con revisión prevista y sucesora en desarrollo. ASTM G1-25 figuraba activa. Se consultaron catálogos y alcances públicos, lo que no equivale a revisar todas las disposiciones de los textos completos.
C5 y CX son categorías atmosféricas, no etiquetas automáticas para cualquier edificio cercano a una playa. No se asigna una categoría a João Pessoa o a una fachada solo por su dirección. Las estimaciones y ensayos de referencia tienen condiciones definidas; la pérdida del primer año de un metal patrón no describe directamente una pieza pintada, una picadura profunda o una unión antigua.
Ejemplo resuelto: pérdida de sección
Supongamos una placa totalmente ficticia de 100 mm de ancho y 8,0 mm de espesor inicial, con pérdida uniforme hipotética de 0,20 mm/año por una cara durante seis años. La tasa no corresponde a mediciones ni a un valor típico del litoral brasileño.

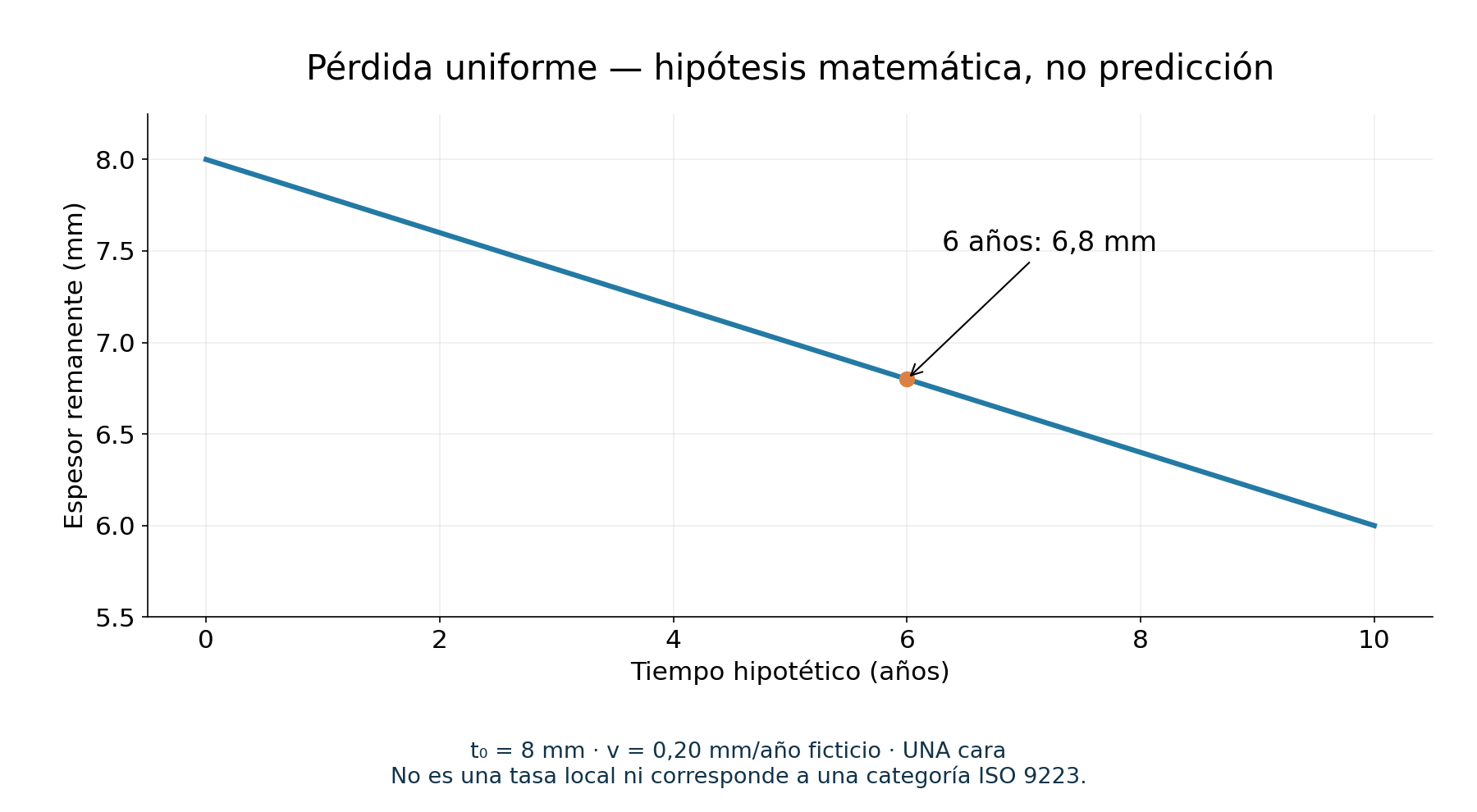

Espesor final: 8,0 − 0,20 × 6 = 6,8 mm. El área pasa de 800 mm² a 680 mm², una reducción del 15,0%. Con una fuerza axial idealizada y constante de 80 kN, la tensión media aumenta de 100 MPa a 117,65 MPa, es decir, 17,65%.
El resultado matemático no verifica la seguridad ni demuestra el fallo: no contempla uniones, flexión, pandeo, soldaduras, picaduras ni el comportamiento real del material. Para una barra circular de 12 mm de diámetro con penetración radial uniforme hipotética de 0,6 mm, el diámetro pasa a 10,8 mm, el área disminuye 19% y la tensión nominal bajo una fuerza fija aumenta aproximadamente 23,46%.
El ejercicio presupone tracción axial pura aplicada por el centroide de la sección remanente. La pérdida uniforme en una cara desplaza ese centroide; mantener la línea original de fuerza puede generar excentricidad y flexión. F/A aísla el efecto del área y excluye esa acción adicional. El ancho es constante y no se consideran orificios, entallas ni reducción de sección neta en uniones.
El modelo utiliza t = t₀ − n·v·a: t y t₀ son espesores en mm, n es el número de caras (1 o 2), v es la penetración hipotética por cara en mm/año y a es la duración en años. A = b·t en mm²; σ = 1.000·F/A en MPa cuando F está en kN. Con igual penetración supuesta en dos caras, t = 5,6 mm, A = 560 mm², pérdida del 30% del área y σ ≈ 142,86 MPa: aumento del 42,86%, no del 30%.
| Condición | t (mm) | A (mm²) | σ (MPa) | Cambio área / tensión |
|---|---|---|---|---|
| Inicial | 8.0 | 800 | 100 | — |

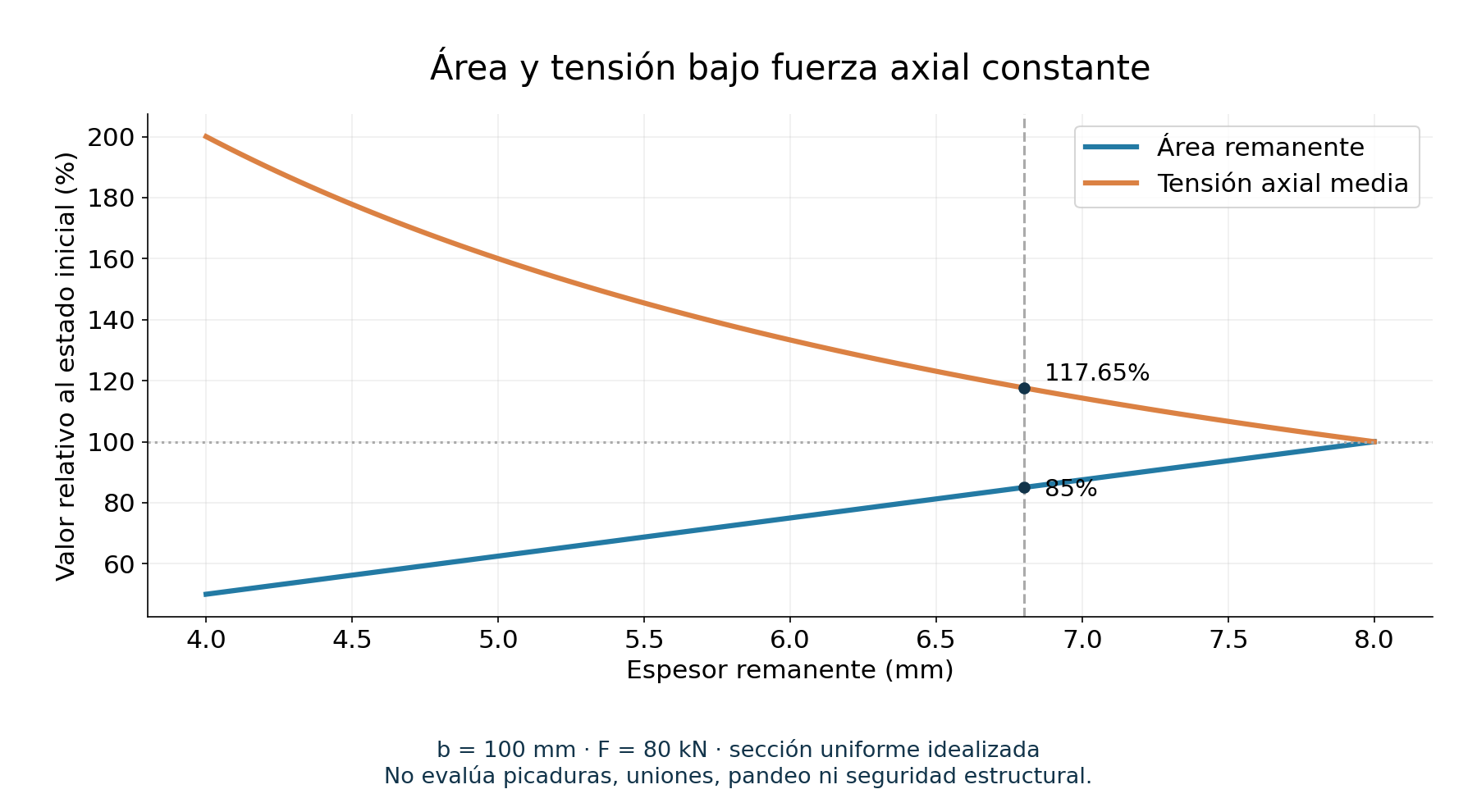

| Una cara | 6.8 | 680 | 117.65 | −15% / +17.65% |
| Dos caras | 5.6 | 560 | 142.86 | −30% / +42.86% |
Laboratorio: sección remanente y tensión nominal
Modifique dimensiones, duración, fuerza y número de caras solo para explorar hipótesis. La tasa de 0,20 mm/año es ficticia: no es medición de João Pessoa, valor ISO o tasa típica de costa. El panel no aprueba, clasifica colapso ni calcula vida restante. Picaduras, soldaduras, uniones, flexión, pandeo y propiedades mecánicas exigen evaluación específica.
Corrosión marina: pérdida geométrica de sección
Explora una pérdida uniforme supuesta de espesor en una placa sometida a carga axial ideal. Matemática educativa, no evaluación de integridad.
Parámetros hipotéticos
La tasa es una hipótesis para ilustrar las matemáticas. No es una tasa típica de João Pessoa, medición de campo, categoría ISO 9223 ni predicción de vida útil.
Resultados del modelo
Modelo de pérdida uniforme bajo fuerza axial centrada constante. Excluye picaduras, soldaduras, uniones, pandeo, flexión, excentricidad, propiedades del material y criterios de resistencia. No determina fallos, vida remanente ni condición segura/insegura. La fuerza pasa por el centroide remanente; la pérdida en una cara con línea de carga fija puede generar flexión.
Proyección geométrica hipotética
La línea recta no predice la corrosión real: los mecanismos y tasas pueden variar.
Ecuaciones utilizadas
t = t₀ − n × v × Δt; A = b × t; σ = F / A
F [kN] × 1000 → N; N/mm² = MPa.
Valores de la curva (selección)
| Años | Espesor remanente (mm) | Área remanente (mm²) | Tensión nominal final (MPa) |
|---|---|---|---|
| 0 | 8 | 800 | 100 |
| 1,05 | 7,79 | 779 | 102,7 |
| 2,1 | 7,58 | 758 | 105,54 |
| 3,15 | 7,37 | 737 | 108,55 |
| 4,2 | 7,16 | 716 | 111,73 |
| 5,25 | 6,95 | 695 | 115,11 |
| 6,3 | 6,74 | 674 | 118,69 |
| 7,35 | 6,53 | 653 | 122,51 |
| 8,4 | 6,32 | 632 | 126,58 |
Referencias y límites
ISO 9223 trata la clasificación de corrosividad atmosférica; no proporciona la tasa hipotética de este ejercicio. F/A es tensión nominal, no una verificación de resistencia. ISO 9223:2012.
¿Por qué una línea recta no predice vida útil?
La pérdida constante es una hipótesis matemática. Humectación, depósitos, productos de corrosión, deterioro de pintura, intervenciones y ataque localizado pueden cambiar la evolución real. El gráfico no convierte un ensayo del primer año en predicción de décadas. Si el espesor calculado llega a cero o se vuelve negativo, se agota el dominio del modelo: no existe área positiva para F/A. No es una fecha prevista de rotura.
Cómo realizar una evaluación técnica

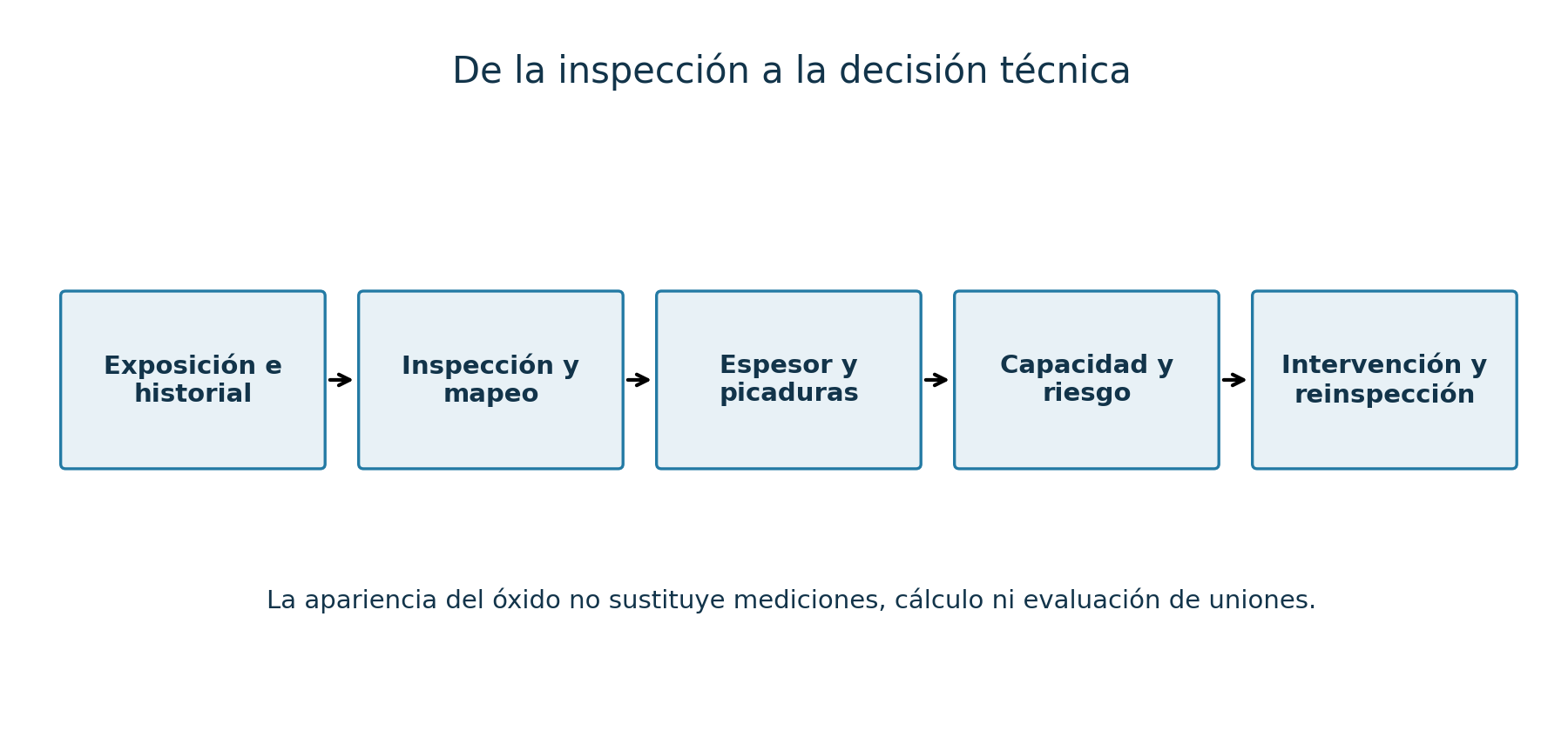

La inspección comienza por el historial del activo y de su ambiente. A continuación se registran fotografías con escala, zonas de humedad, daños del recubrimiento, rendijas, fijaciones, soldaduras y apoyos. Deben utilizarse instrumentos y procedimientos adecuados para medir espesores y ataques localizados, y comparar los resultados con planos, tolerancias y estados límite aplicables.
La norma ASTM G1-25 trata la preparación y evaluación de probetas de corrosión mediante pérdida de masa y picaduras, pero no reemplaza la inspección dimensional de un componente instalado. Ante el riesgo de desprendimientos o fallos, puede ser necesario restringir el acceso y solicitar una evaluación urgente.
El registro debe indicar método, instrumento, calibración, preparación superficial, malla y ubicación, incluida la capacidad de detectar el espesor mínimo pertinente. Pinturas y productos de corrosión pueden afectar la lectura. Ultrasonidos o métodos dimensionales deben elegirse según acceso y geometría; el espesor medio no sustituye la caracterización de picaduras, rendijas y ligamentos remanentes. Si faltan planos o dimensiones iniciales fiables, la incertidumbre debe quedar explícita.
Medidas de protección
Una estrategia eficaz combina diseño que favorezca el drenaje, ausencia de trampas de agua, recubrimientos correctamente especificados y aplicados, galvanización cuando corresponda, selección de materiales, aislamiento de pares galvánicos problemáticos e inspecciones periódicas. La protección catódica puede ser apropiada para ciertos activos sumergidos o enterrados, pero no constituye una solución general para barandillas atmosféricas.
Las actividades de mantenimiento también requieren controles de seguridad y medio ambiente: trabajos en altura, objetos que puedan caer, preparación abrasiva, polvo, disolventes y residuos de pintura. La protección frente a la corrosión no debe crear riesgos nuevos sin control.
Repintar no repone metal perdido. La especificación debe considerar preparación, sales residuales, perfil, condiciones de aplicación, espesor seco y reparación. La publicación FHWA sobre revestimientos informa de un estudio de puentes, no de una receta universal para barandillas o tornillos. La guía histórica sobre acero patinable tampoco se generaliza a cualquier aleación ni constituye normativa brasileña.
La protección catódica exige un circuito electroquímico adecuado y proyecto, también en aplicaciones específicas de hormigón armado. La fotografía de mantenimiento de tubería en Hawái ilustra su propio contexto; no demuestra idoneidad para elementos atmosféricos. Galvanización, sistemas dúplex e inoxidables requieren especificación y mantenimiento compatibles.
¿Monitorizar, reparar, reforzar o sustituir?
La decisión combina función, consecuencias de fallo, extensión y ubicación del daño, evidencias y verificación de proyecto. No se establece un porcentaje universal de pérdida admisible. Antes de intervenir, hay que distinguir recuperación del revestimiento y recuperación de capacidad, y definir cómo verificar el resultado.
| Alternativa | Cuándo evaluarla | Qué debe demostrarse |
|---|---|---|
| Monitorizar | Tras evaluación que fundamente la continuidad en servicio | Ubicación de mediciones, criterios y plan/intervalo de reinspección. |
| Reparar protección | Pintura degradada con sustrato evaluado | Preparación, especificación y aplicación; pintar no restaura sección. |
| Reforzar | Necesidad identificada mediante ingeniería | Proyecto, trayectoria de cargas, uniones y ejecución compatibles. |
| Sustituir | Criterios técnicos indiquen inadecuación o reparación inviable | Especificación, instalación y verificación del componente nuevo. |
Conclusión
La corrosión marina transforma el ambiente en una variable de diseño y mantenimiento. Para proteger a las personas y los bienes, hay que unir electroquímica, medición, cálculo estructural y gestión de la integridad, sin juzgar una pieza únicamente por el color del óxido.
Relación con otros mecanismos de daño
La fatiga de metales explica grietas cíclicas; la corrosión puede modificar su respuesta y exige evidencia propia, sin sumar modelos simplificados como si fueran equivalentes. La fragilización por hidrógeno implica mecanismos distintos y no se diagnostica solo por óxido. La fluencia de metales trata deformación dependiente del tiempo, especialmente a temperaturas altas. La vibración y resonancia forman parte de la evaluación de cargas y fijaciones.
Laboratorio y datos de estudio
Revisión técnica: 18/10/2026. Las fotografías de archivo tienen autoría, fecha y contexto propios; no muestran la placa ficticia ni una obra brasileña. Los esquemas son educativos. No constituye informe de estabilidad, proyecto ejecutivo ni autorización de uso.
Abrir laboratorio independiente — PT/EN/ES →
Descargar escenarios didácticos con hipótesis explícitas →
Fuentes y alcances consultados
ISO 9223:2012 — atmospheric corrosivity →
ISO 12944-2:2017 — classification of environments →
FHWA — Uncoated Weathering Steel in Structures →
FHWA-HRT-20-065 — coating performance, September 2020 →
AMPP — Maritime Corrosion Prevention →
AMPP — Common marine coating problems →
Preguntas frecuentes
¿El óxido visible demuestra una reducción peligrosa de capacidad?
No; son necesarias mediciones y verificaciones de ingeniería.
¿El acero inoxidable o galvanizado es inmune?
No de manera absoluta; depende de las condiciones y de la especificación.
¿Basta la distancia al mar para clasificar el ambiente?
No; importan salinidad depositada, humedad, viento y detalles constructivos.
¿Se puede calcular la vida restante con una tasa fija?
Solo con hipótesis limitadas, no apropiadas para decisiones sobre estructuras reales sin datos suficientes.
¿Qué es la corrosión marina?
Es el deterioro por interacción con el ambiente marino o costero; humedad, sales, oxígeno y condiciones locales influyen en los procesos electroquímicos de metales.
¿En qué se diferencian corrosión uniforme, por picaduras y galvánica?
La uniforme distribuye la pérdida; las picaduras concentran el ataque en cavidades; la galvánica implica materiales conectados eléctricamente en un electrolito común. El diagnóstico exige evidencias del material, exposición y distribución del daño.
¿Cómo medir pérdida de espesor en una estructura metálica?
Con métodos e instrumentos calibrados adecuados a geometría y superficie, mapeando espesores y ataque localizado. Los resultados deben relacionarse con planos, tolerancias, cargas y verificaciones de ingeniería.
Referencias
- ISO 9223:2012 — atmospheric corrosivityISO
- ISO 12944-2:2017 — classification of environmentsISO
- ASTM G1-25 — public scopeASTM International
- FHWA — Uncoated Weathering Steel in StructuresFHWA
- FHWA-HRT-20-065 — coating performance, September 2020FHWA
- AMPP — Maritime Corrosion PreventionAMPP
- AMPP — Galvanic CorrosionAMPP
- AMPP — Cathodic ProtectionAMPP
- AMPP — Common marine coating problemsAMPP
