Entenda como cloretos e umidade aceleram a corrosão marinha, como medir perda de espessura e quais proteções aumentam a durabilidade do aço.
O que é corrosão marinha?
Corrosão marinha é a deterioração de materiais pela interação com o ambiente costeiro ou marinho. No aço, umidade, sais depositados e oxigênio favorecem processos eletroquímicos; cloretos, ciclos de molhamento e detalhes construtivos influenciam o ataque. A ferrugem visível não informa, sozinha, a capacidade resistente. É preciso identificar o mecanismo, medir o dano e verificar o componente em seu contexto.
A ferrugem em uma grade ou parafuso exposto ao mar chama atenção pela aparência, mas não revela, sozinha, quanto do metal foi perdido nem quanto a peça ainda suporta. Na engenharia, a pergunta não deve ser apenas se a estrutura está enferrujada: é necessário entender qual mecanismo de corrosão ocorreu, onde ocorreu e o que ele modificou nas condições resistentes do componente.
O que a maresia faz com o metal?
O aço carbono pode corroer quando sua superfície entra em contato com um filme de umidade que conduz íons. Em regiões litorâneas, aerossóis com sais — especialmente cloretos — podem se depositar nas superfícies, aumentar a condutividade do eletrólito e influenciar a estabilidade de películas protetoras. Oxigênio, temperatura, duração do molhamento e geometria do componente completam um conjunto de condições que varia de um lugar para outro.

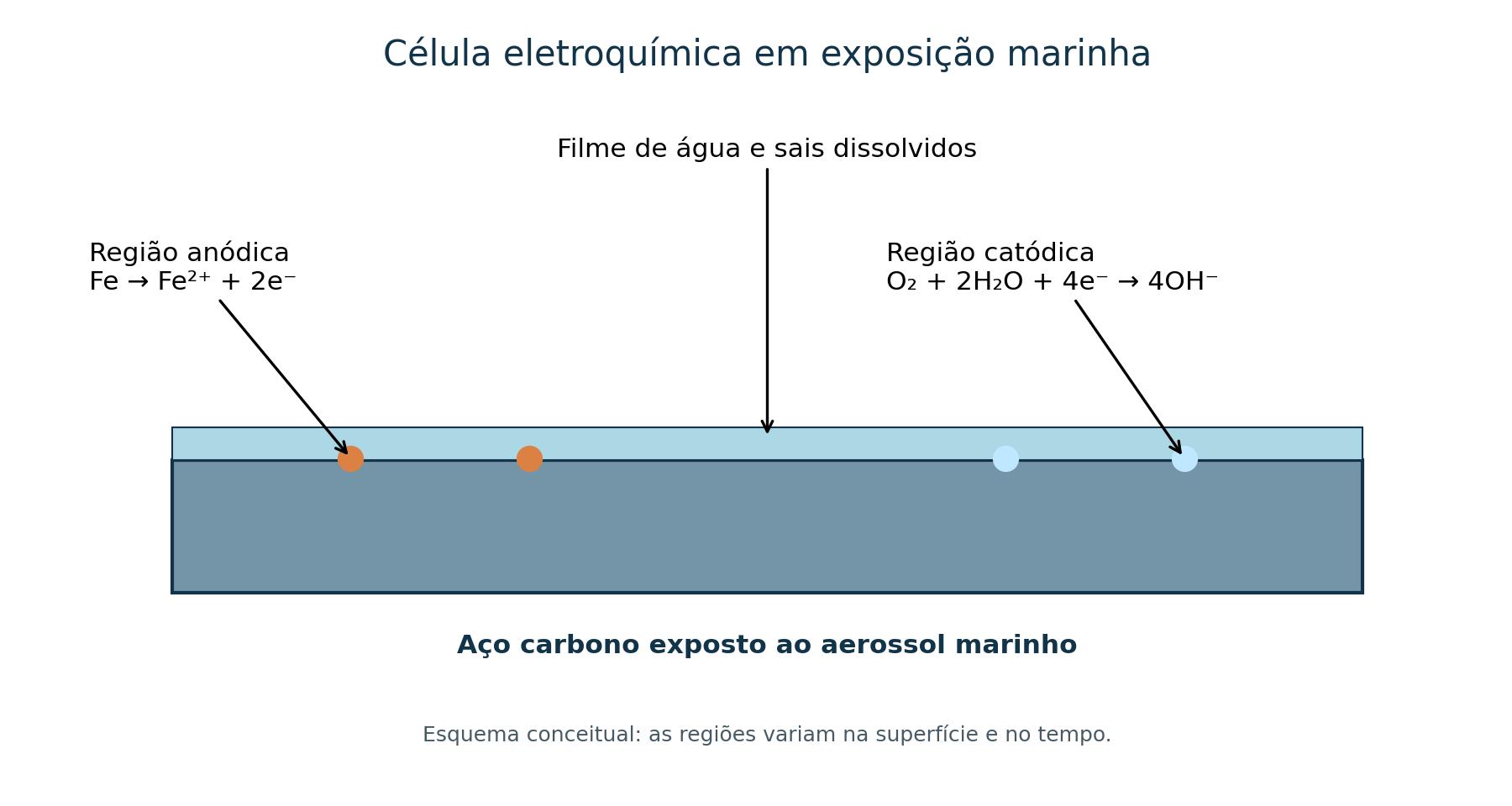

Na reação anódica, ferro pode se dissolver: Fe → Fe²⁺ + 2e⁻. Em ambiente aerado, uma reação catódica comum é O₂ + 2H₂O + 4e⁻ → 4OH⁻. A composição e a estrutura dos produtos de corrosão dependem das condições locais. A presença de cloretos não substitui essa explicação eletroquímica: interfere nos mecanismos existentes.
A distância até o mar não basta para prever uma taxa de corrosão. Direção do vento, chuva, proteção contra respingos, orientação da fachada, períodos secos e úmidos, poluição industrial e detalhes construtivos modificam a exposição. A Federal Highway Administration, dos Estados Unidos, chama atenção para essa variabilidade em estruturas costeiras e para a necessidade de observação do local.
Corrosão uniforme, por pites, em frestas e galvânica
Corrosão uniforme é a perda relativamente distribuída de material. É a mais simples de representar com uma redução de espessura, embora a realidade nem sempre seja linear. Corrosão por pites produz cavidades localizadas, que podem ser profundas sem uma grande perda global de massa. Corrosão em frestas se desenvolve em regiões abrigadas, como interfaces, contatos e uniões. Corrosão galvânica pode ocorrer quando metais diferentes, conectados eletricamente, compartilham um eletrólito adequado, dependendo de sua combinação e da geometria.
Em fixações, soldas e bases, o ataque localizado é especialmente relevante. Um parafuso aparentemente intacto por fora pode ter regiões inacessíveis ao olhar; uma chapa com ferrugem superficial pode manter grande parte da seção. Nenhum desses cenários pode ser classificado exclusivamente por uma fotografia.
Na corrosão galvânica, a conexão elétrica e o eletrólito compartilhado são essenciais; a mera proximidade entre dois metais não basta. A relação de áreas também importa: uma pequena região anódica ligada a uma grande área catódica pode concentrar o ataque. A seleção de materiais e o isolamento precisam considerar a continuidade elétrica, a retenção de água e a durabilidade da solução.
Em concreto armado, cloretos podem comprometer a passividade da armadura; a corrosão e seus produtos podem participar de fissuração e destacamento do cobrimento. É um caso correlato, com transporte no concreto, cobrimento e mecanismos próprios. O cálculo da chapa deste artigo não se aplica à avaliação de uma laje ou ancoragem em concreto. Corrosão sob pintura e em detalhes de solda também exige mapeamento próprio, sem presumir perda uniforme.
Como classificar o ambiente?

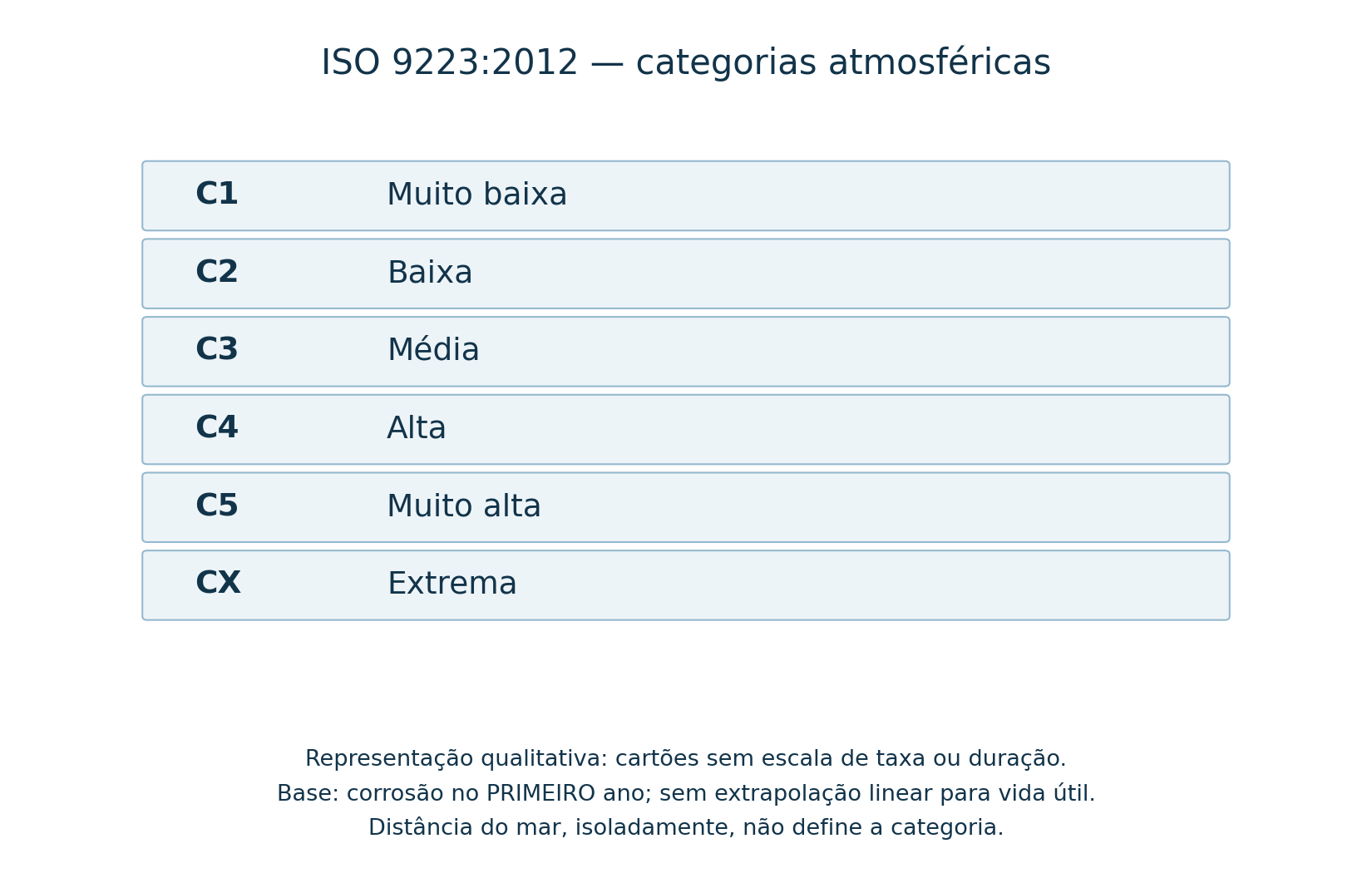

A ISO 9223:2012 organiza categorias de corrosividade atmosférica de C1 a CX e considera, entre outros fatores, umidade/temperatura, dióxido de enxofre e salinidade transportada pelo ar. A ISO 12944-2:2017 classifica ambientes relevantes à seleção de sistemas de pintura protetiva, incluindo exposições atmosféricas e outras condições de serviço.
É importante distinguir atmosferas marítimas de imersão ou zona de respingos. A taxa de corrosão de um corpo de prova padrão no primeiro ano não fornece automaticamente a vida restante de uma fixação real que já está em serviço. Materiais, revestimentos, geometria e manutenção precisam ser caracterizados.
Na consulta de 18/10/2026, a ISO 9223:2012 permanecia vigente, confirmada em 2022. A ISO 12944-2:2017 continuava como edição publicada, confirmada em 2023, com revisão prevista e sucessora ainda em desenvolvimento. A ASTM G1-25 constava como ativa. Foram consultados os catálogos e escopos públicos; isso não equivale à consulta de todas as disposições dos textos integrais.
C5 e CX são categorias atmosféricas, não etiquetas automáticas para qualquer imóvel próximo à praia. Não se atribui categoria a João Pessoa ou a uma fachada com base apenas no endereço. Estimativas normativas e ensaios de referência têm condições próprias; uma taxa de primeiro ano de metal padrão não descreve diretamente uma peça pintada, um pite profundo ou uma fixação usada há anos.
Exercício: o que significa perder 1,2 mm de espessura?

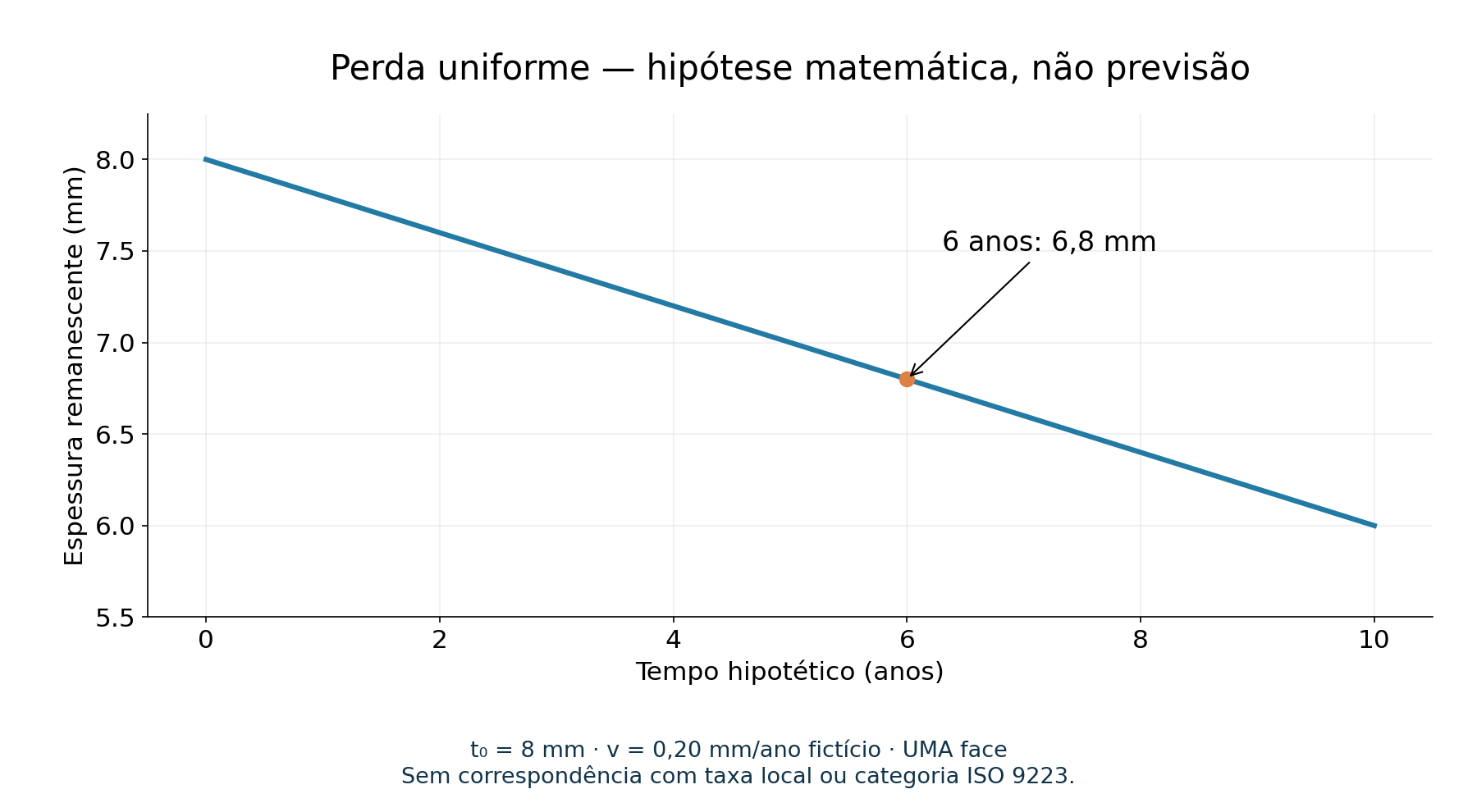

Considere uma chapa hipotética de aço, com largura de 100 mm e espessura inicial de 8,0 mm, submetida a uma força axial idealizada de 80 kN. Suponha uma perda uniforme em uma face de 0,20 mm por ano durante seis anos. Esse número foi escolhido exclusivamente para a demonstração matemática: não representa uma taxa medida no litoral brasileiro.
A espessura final seria 8,0 − 0,20 × 6 = 6,8 mm. A área da seção mudaria de 100 × 8 = 800 mm² para 100 × 6,8 = 680 mm². Houve redução de 15% da área.

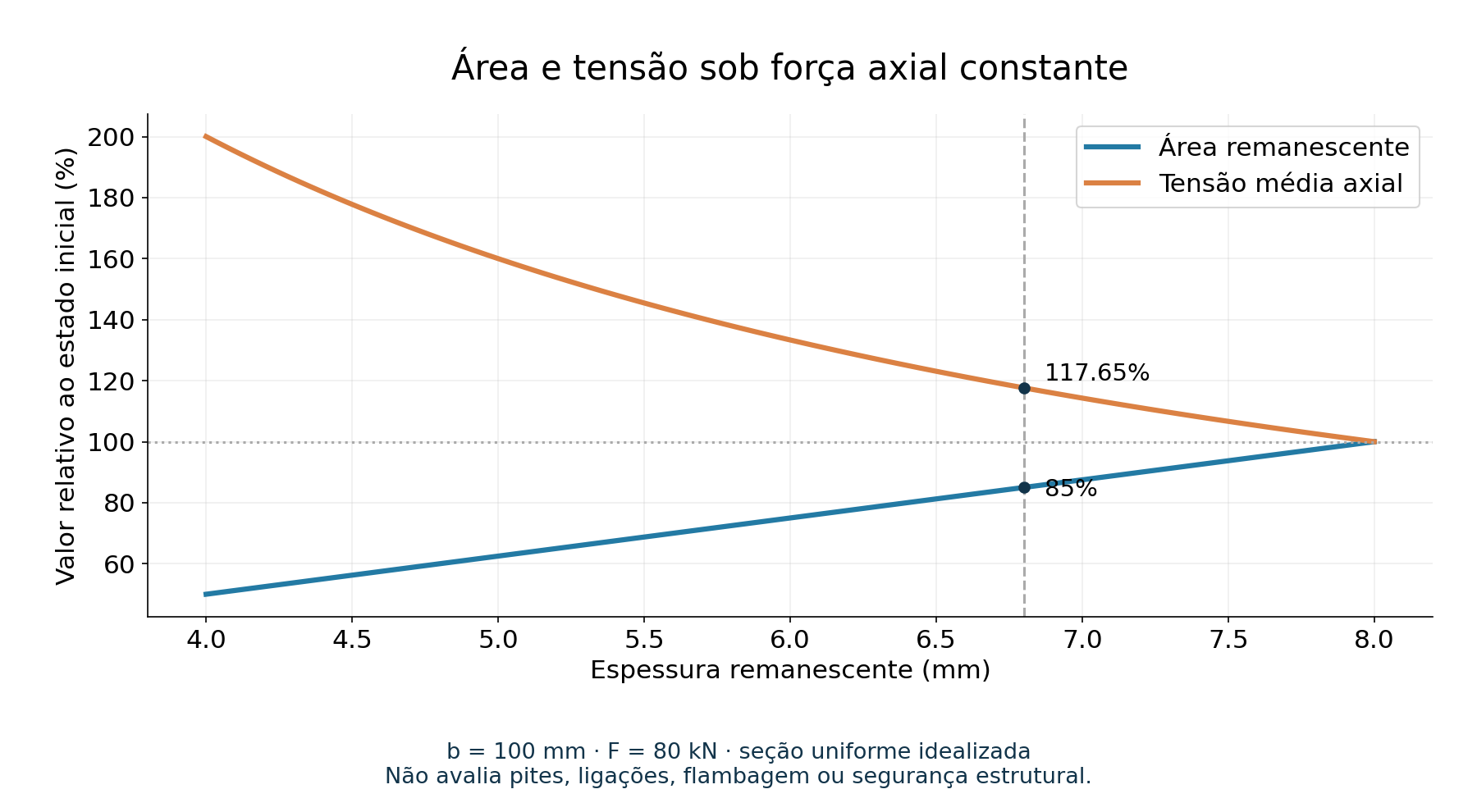

Como a força foi mantida constante, a tensão normal média passaria de 80.000/800 = 100 MPa para 80.000/680 = 117,65 MPa, aumento de aproximadamente 17,65%. Não significa que houve ruptura nem comprova segurança: faltam informações do aço, dos elementos de ligação, da distribuição do dano, das ações reais e dos estados limites relevantes.
Para uma barra circular, a resposta da área é diferente. Uma barra de 12 mm que perde radialmente 0,6 mm em toda a periferia passa a 10,8 mm de diâmetro; a área diminui 19%, elevando a tensão média em cerca de 23,46% sob força axial idêntica. Mais uma vez, trata-se de um modelo geométrico, não de avaliação estrutural.
O exercício pressupõe tração axial pura aplicada pelo centroide da seção remanescente. Uma perda uniforme em apenas uma face desloca esse centroide; manter a linha de força original pode gerar excentricidade e flexão. A comparação F/A isola somente a mudança da área e não inclui esse efeito. A largura é mantida constante e não há furos, entalhes ou redução de seção em ligações.
No modelo, t = t₀ − n·v·a, em que t e t₀ são espessuras em mm, n é o número de faces (1 ou 2), v é a penetração hipotética por face em mm/ano e a é a duração em anos. A = b·t, em mm², e σ = 1.000·F/A, em MPa quando F é informado em kN. Com as mesmas hipóteses em duas faces, t = 5,6 mm, A = 560 mm², perda de área de 30% e σ ≈ 142,86 MPa: aumento de 42,86%, não de 30%.
| Condição | t (mm) | A (mm²) | σ (MPa) | Variação de área / tensão |
|---|---|---|---|---|
| Inicial | 8.0 | 800 | 100 | — |
| Uma face | 6.8 | 680 | 117.65 | −15% / +17.65% |
| Duas faces | 5.6 | 560 | 142.86 | −30% / +42.86% |
Laboratório: seção remanescente e tensão nominal
Altere dimensões, duração, carga e número de faces apenas para explorar as hipóteses. A taxa de 0,20 mm/ano é fictícia: não representa João Pessoa, uma classe ISO nem um valor típico de litoral. O painel não emite aprovação, classificação de colapso ou vida restante. Pites, soldas, ligações, flexão, flambagem e propriedades mecânicas exigem avaliação própria.
Corrosão marinha: perda geométrica de seção
Simule uma perda uniforme suposta na espessura de uma chapa sob esforço axial. Estudo matemático didático, não avaliação de integridade.
Parâmetros hipotéticos
A taxa é uma hipótese escolhida para demonstrar a matemática. Não é uma taxa típica de João Pessoa, medição de campo, categoria ISO 9223 ou previsão de vida útil.
Resultados do modelo
Modelo de perda uniforme sob força axial centrada constante. Exclui pites, soldas, conexões, flambagem, flexão, excentricidade, propriedades do material e critérios de resistência. Não determina falha, vida remanescente nem condição segura/insegura. A força passa pelo centroide remanescente; perda em uma face com linha de força fixa pode gerar flexão.
Projeção geométrica hipotética
A linha reta não representa previsão de corrosão real: o mecanismo e a taxa podem mudar com o tempo.
Equações utilizadas
t = t₀ − n × v × Δt; A = b × t; σ = F / A
F [kN] × 1000 → N; N/mm² = MPa.
Valores da curva (seleção)
| Anos | Espessura final (mm) | Área remanescente (mm²) | Tensão nominal final (MPa) |
|---|---|---|---|
| 0 | 8 | 800 | 100 |
| 1,05 | 7,79 | 779 | 102,7 |
| 2,1 | 7,58 | 758 | 105,54 |
| 3,15 | 7,37 | 737 | 108,55 |
| 4,2 | 7,16 | 716 | 111,73 |
| 5,25 | 6,95 | 695 | 115,11 |
| 6,3 | 6,74 | 674 | 118,69 |
| 7,35 | 6,53 | 653 | 122,51 |
| 8,4 | 6,32 | 632 | 126,58 |
Referências e limites
ISO 9223 trata da classificação de corrosividade atmosférica; não fornece a taxa hipotética deste exercício. A tensão F/A é nominal e não é uma verificação de resistência. ISO 9223:2012.
Por que a linha do gráfico não prevê vida útil?
A perda constante é uma hipótese matemática. Molhamento, depósitos, produtos de corrosão, deterioração do revestimento, intervenções e ataques localizados podem mudar a evolução real. O gráfico não transforma um ensaio de primeiro ano em previsão de décadas. Se a espessura calculada chega a zero ou fica negativa, o domínio do modelo se esgotou: não há área positiva para calcular F/A; isso não é uma data prevista de ruptura.
Como um engenheiro investiga?

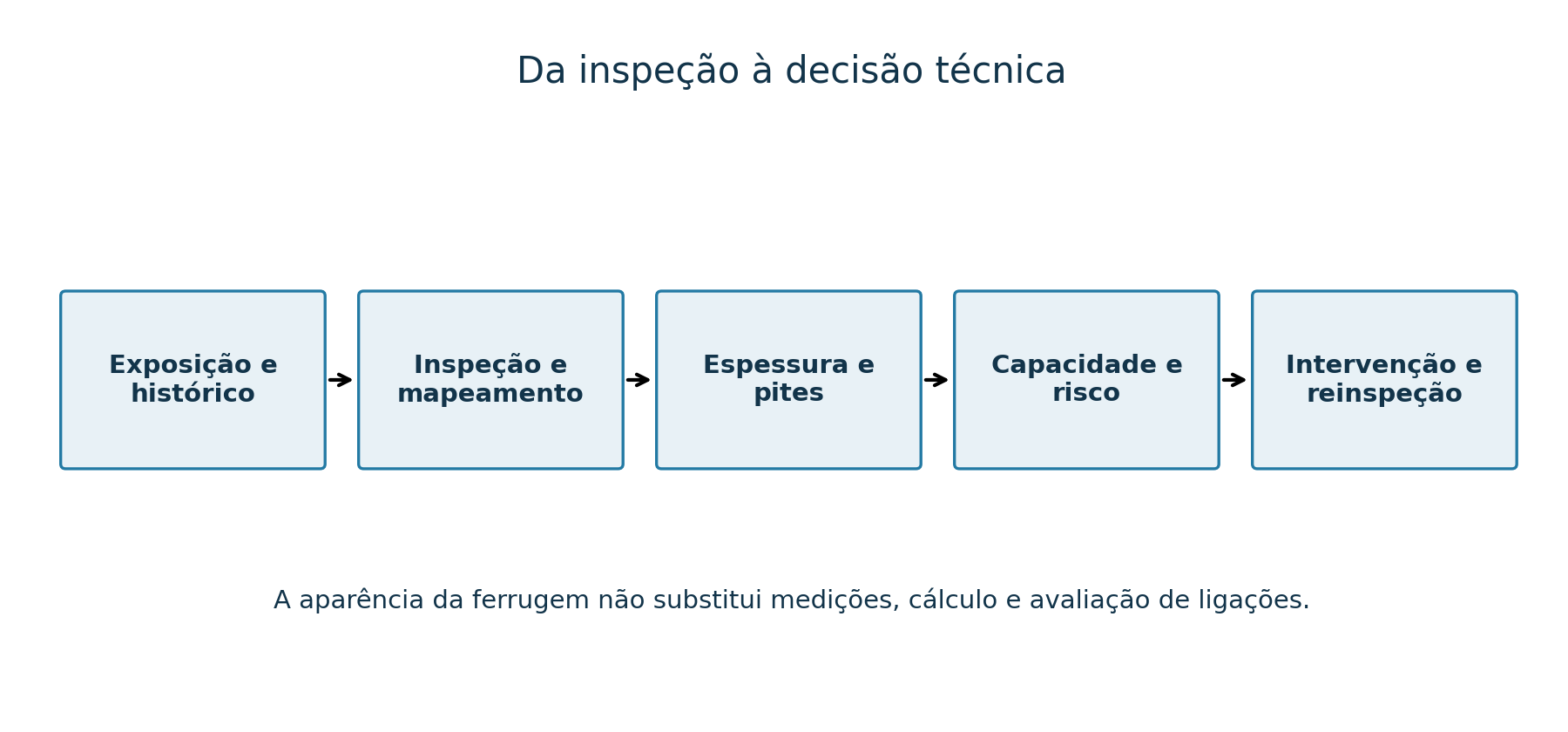

O trabalho começa pelo histórico do ativo: idade, ambiente, revestimento, intervenções e cargas. Depois vêm as fotografias contextualizadas, o mapeamento de regiões críticas e a identificação de frestas, soldas, bases e ligações. Medições de espessura e de profundidade dos ataques localizados precisam de instrumentos e procedimentos compatíveis. Os resultados devem ser comparados aos desenhos, tolerâncias e requisitos de resistência, e não apenas à aparência visual.
Para ensaios laboratoriais de corpos de prova, a ASTM G1-25 fornece procedimentos de preparação, limpeza e avaliação de corrosão por perda de massa e pitting. Isso não substitui a inspeção dimensional de uma peça montada em uma estrutura. Em situações de risco de desprendimento, queda ou ruptura, medidas de isolamento e avaliação prioritária podem ser necessárias.
A medição precisa registrar método, instrumento, calibração, preparo da superfície, malha e localização, incluindo a capacidade de detectar a perda mínima relevante. Revestimentos e produtos de corrosão podem interferir na leitura. Ultrassom ou instrumentos dimensionais adequados devem ser selecionados conforme acesso e geometria; espessura média não substitui a caracterização de pites, frestas e ligamentos remanescentes. Sem desenho ou espessura inicial confiável, a incerteza deve aparecer na avaliação.
Quais proteções funcionam?
Uma boa estratégia combina detalhamento construtivo, materiais adequados, revestimentos e manutenção. Evitar bolsões de água e frestas, permitir drenagem e acesso à inspeção são escolhas relevantes desde o projeto. Sistemas de pintura exigem preparação da superfície e controle de espessura, aplicação e ambiente. Galvanização pode ser útil, assim como sistemas duplex, desde que especificados corretamente. A escolha de aço inoxidável também depende do tipo de exposição: ele não é imune a todas as formas de ataque por cloretos.
Proteção catódica possui aplicações importantes em instalações submersas ou enterradas, mas não é solução genérica para qualquer guarda-corpo em atmosfera costeira. A melhor solução depende das condições de exposição e do componente.
Retocar a pintura não repõe metal perdido. A especificação deve considerar preparo, sais residuais, perfil de superfície, condições de aplicação, espessura seca e reparos. A publicação da FHWA sobre desempenho de revestimentos apresenta resultados de um estudo de pontes; não fornece receita universal para qualquer guarda-corpo ou parafuso. A orientação histórica sobre aço patinável também não deve ser aplicada indistintamente a outras ligas ou como regra brasileira.
Sistemas de proteção catódica exigem um circuito eletroquímico apropriado e projeto, inclusive para aplicações específicas em armaduras de concreto. A fotografia de manutenção no Havaí ilustra um contexto de proteção de tubulação; não comprova que a mesma solução seja adequada a um elemento atmosférico. Galvanização, sistemas duplex e aços inoxidáveis também precisam de especificação e manutenção compatíveis com o ambiente.
Segurança e meio ambiente durante a manutenção
A própria manutenção pode gerar riscos: acesso em altura, queda de peças deterioradas, poeiras do tratamento de superfícies, produtos químicos, tintas e abrasivos. É necessário planejar a atividade, controlar a exposição dos trabalhadores e gerir os resíduos de forma apropriada, sobretudo perto de drenagens e corpos d'água.
Monitorar, reparar, reforçar ou substituir?
A decisão combina função do elemento, consequências de falha, extensão e localização da perda, dados disponíveis e verificação de projeto. Não há neste artigo um percentual universal de perda aceitável. Antes de escolher uma intervenção, o responsável precisa distinguir a recuperação do revestimento da recuperação da capacidade e estabelecer como vai verificar o resultado.
| Alternativa | Condição para avaliar | O que precisa ficar demonstrado |
|---|---|---|
| Monitorar | Após avaliação que fundamente a manutenção em serviço | Plano, locais de medição, critérios e intervalo de reinspeção. |
| Reparar a proteção | Revestimento degradado e substrato avaliado | Preparo, especificação e qualidade da aplicação; pintura não restaura seção. |
| Reforçar | Necessidade identificada por verificação de engenharia | Projeto, caminho das cargas, ligações e execução compatíveis. |
| Substituir | Critérios técnicos indicarem inadequação ou reparo inviável | Especificação, instalação e verificação do novo componente. |
Conclusão
A maresia não é apenas um inconveniente visual. Ela transforma o ambiente em uma variável de projeto e de manutenção. Para proteger pessoas e patrimônios, o caminho é combinar fenômenos eletroquímicos, medições, cálculo de engenharia e gestão de integridade.
Conexões com outros mecanismos de dano
A fadiga dos metais ajuda a entender trincas sob carregamentos cíclicos; a presença de corrosão pode modificar o comportamento e exige dados próprios, sem somar modelos simplificados como se fossem equivalentes. A fragilização por hidrogênio envolve mecanismos diferentes e não deve ser diagnosticada apenas por ferrugem. A fluência dos metais trata de deformação dependente do tempo, sobretudo em temperaturas elevadas. Vibração e ressonância entram na avaliação das solicitações e das fixações.
Laboratório e dados para estudo
Revisão técnica: 18/10/2026. Fotos de arquivo têm autoria, data e contexto próprios; não representam a chapa fictícia nem uma obra brasileira. As figuras são educacionais. O material não constitui laudo de estabilidade, projeto executivo ou liberação de uso.
Abrir laboratório independente — PT/EN/ES →
Baixar cenários didáticos com hipóteses explícitas →
Fontes e escopos consultados
ISO 9223:2012 — atmospheric corrosivity →
ISO 12944-2:2017 — classification of environments →
FHWA — Uncoated Weathering Steel in Structures →
FHWA-HRT-20-065 — coating performance, September 2020 →
AMPP — Maritime Corrosion Prevention →
AMPP — Common marine coating problems →
Perguntas frequentes
A maresia corrói qualquer aço?
A suscetibilidade varia conforme liga, exposição, acabamento, projeto e proteção; não existe um comportamento único para todos os materiais.
Ferrugem significa perda de resistência?
Pode indicar degradação, mas não quantifica a seção perdida nem a resistência sem avaliação.
Galvanizar é suficiente?
Depende da classe de ambiente, especificação, espessura e manutenção.
A distância da praia define a corrosividade?
Não sozinha; deposição de sais, umidade, vento e outros fatores importam.
É possível prever a vida útil com uma taxa única?
Apenas com grandes limitações e hipóteses, inadequadas para decisão executiva sem dados reais e análise de engenharia.
Qual é a principal medida preventiva?
Uma estratégia coordenada de projeto, seleção de materiais, proteção, inspeção e manutenção.
O que é corrosão marinha?
É a degradação decorrente da interação com o ambiente marinho ou costeiro; em metais, umidade, sais, oxigênio e condições locais influenciam os processos eletroquímicos.
Qual é a diferença entre corrosão uniforme, por pites e galvânica?
A uniforme distribui a perda; pites concentram ataque em cavidades; a galvânica envolve materiais eletricamente acoplados em eletrólito compartilhado. O diagnóstico exige identificar material, ambiente e distribuição do dano.
Como medir perda de espessura em uma estrutura metálica?
Com método e instrumentos adequados à geometria, preparo da superfície e calibração, mapeando espessuras e ataques localizados. Os dados devem ser relacionados a desenhos, tolerâncias, cargas e verificações de engenharia.
Referências desta atualização
Informação conferida em 9 fontes em 18/10/2026.
- ISO 9223:2012 — atmospheric corrosivityISO
- ISO 12944-2:2017 — classification of environmentsISO
- ASTM G1-25 — public scopeASTM International
- FHWA — Uncoated Weathering Steel in StructuresFHWA
- FHWA-HRT-20-065 — coating performance, September 2020FHWA
- AMPP — Maritime Corrosion PreventionAMPP
- AMPP — Galvanic CorrosionAMPP
- AMPP — Cathodic ProtectionAMPP
- AMPP — Common marine coating problemsAMPP
